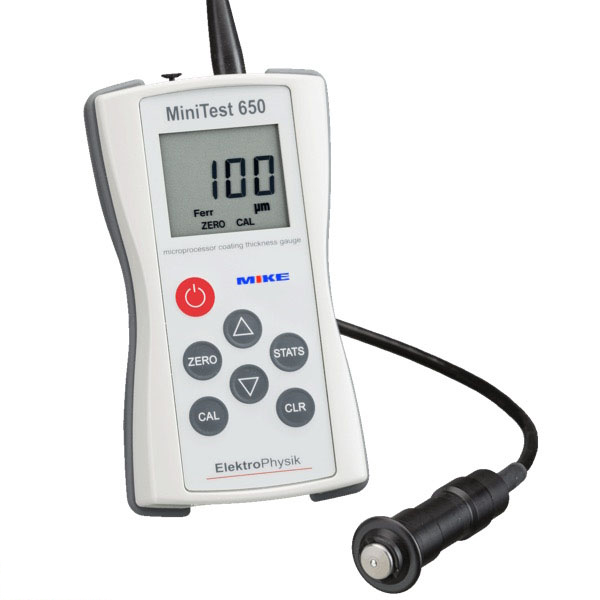

Máy đo độ dày lớp phủ trên nền kim loại Minitest 650. ElektroPhysik Germany

Mã: Minitest 650

Máy đo độ dày lớp phủ đo trên nền kim loại từ tính và phi từ tính tùy theo từng model
Hàng chính hãng ElektroPhysik Germany.

Mô tả

Máy đo độ dày lớp phủ cứng được thiết kế chuyên dụng cho việc đo lường các lớp phủ phi từ tính có bề mặt cứng, thô ráp, gồ ghề trên nền thép và lớp phủ cách điện trên nền kim loại màu.
Cảm biến ngoài có dây nối cố định với máy. Đặc biệt với các bề mặt nhám hoặc trầy xước. Ví dụ như bề mặt thép sau khi thổi cát, lớp bảo vệ chống ăn mòn trong công nghiệp tàu thuỷ, chân đế giàn khoan, thiết bị mỏ, bề mặt kim loại sau khi thổi plasma. MiniTest 650 là thế hệ máy tân tiến, thừa hưởng những thành công của thế hệ đi trước là MiniTest 600 trong nhiều năm. Đầu cảm biến được gia công đặc biệt, chống mài mòn trong quá trình sử dụng.

Ứng dụng:

Chuyên dùng để đo độ dày lớp sơn, xị mạ, véc ni, tráng men – sứ, crom và kẽm trên tấm nền sắt từ tính và không từ tính.

Đặc tính:

  • Đo bề dày lớp phủ lên tới 3mm. Đầu dò vạn năng tự động phát hiện vật liệu nền, giúp cho việc đo đạc trở nên nhanh chóng trên nền kim loại từ tính. Đầu dò chống mài mòn, sử dụng vĩnh cửu.
  • Giao tiếp truyền dữ liệu với máy vi tính thông qua cổng USB. (cáp truyền dữ liệu loại phổ thông, không kèm theo máy). Thống kê các kết quả đo.

Máy đo độ dày lớp phủ Minitest 650 hoàn chỉnh bao gồm:

  • Thiết bị đo độ dày lớp phủ MiniTest 650  kèm đầu đo gắn sẵn.
  • 03 cục pin AAA.
  • Miếng kim loại từ tính chuẩn dùng kiểm chuẩn máy. Miếng này có độ dày tiêu chuẩn, tối thiểu. Không dùng miếng khác mỏng hơn được.
  • Miếng chuẩn độ dày, trên đó có ghi độ dày và dung sai
  • Tài liệu hướng dẫn sử dụng trong CDROM.
  • Hướng dẫn sử dụng nhanh.
  • Chứng chỉ kiểm chuẩn của nhà máy.
  • Túi đựng máy.
  • Dây đeo.

Ở series này bao gồm 6 loại, dưới đây là thông số kỹ thuật của từng model để bạn tham khảo:

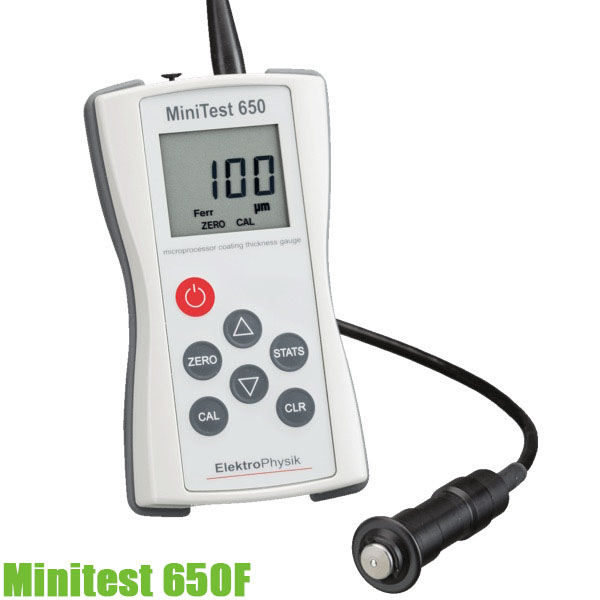

Thông số kỹ thuật của máy đo độ dày lớp mạ MiniTest 650FMinitest 650F máy đo độ dày sơn phủ trên nền kim loại có từ tính 0...3000 µm

  • Thang đo: 0 μm – 3000 μm/120 mils. Phép đo bất kỳ: ± (2% giá trị đọc + 2 μm/0.08 mils). Bán kính cong nhỏ nhất: 5mm với bề mặt lồi. 25mm với bề mặt lõm.
  • Diện tích bề mặt đo nhỏ nhất: ϕ 20mm.
  • Độ dày nhỏ nhất của tấm nền: 0.5 mm đối với kim loại từ tính. (Tức để đo chính xác, tấm nền cần có một độ dày nhất định, nếu mỏng quá sẽ không đảm bảo tính phản xạ và kết quả đo sẽ ở một ngưỡng nào đấy.)
  • Màn hình của máy: LCD 4 số. 11mm.
  • Đơn vị đo lường: người sử dụng có thể chọn lựa μm – mils
  • Hiệu chuẩn: tiêu chuẩn, lấy mẫu 1 & 2 điểm chuẩn.
  • Thống kê: Tính toán từ maximum 9,999 giá trị đọc. Giá trị trung bình. Độ lệch tiêu chuẩn. Số giá trị đọc được (số lần lấy mẫu). Giá trị lớn nhất. Giá trị nhỏ nhất
  • Kết nối máy tính: cổng USB
  • Nguồn cung cấp: 03 cục pin AAA (tuổi thọ 10,000 lần đọc).
  • Kích thước của máy đo lớp phủ: Máy đo chính: 70x122x32 mm. Cảm biến: ϕ 15mm x 62 mm. Trọng lượng: 225 gam.
  • Nhiệt độ làm việc: Máy đo chính từ 0 oC đến 50 oC. Cảm biến: từ -10 oC đến 70 oC.

Video hướng dẫn phương pháp đo chiều dày lớp mạ

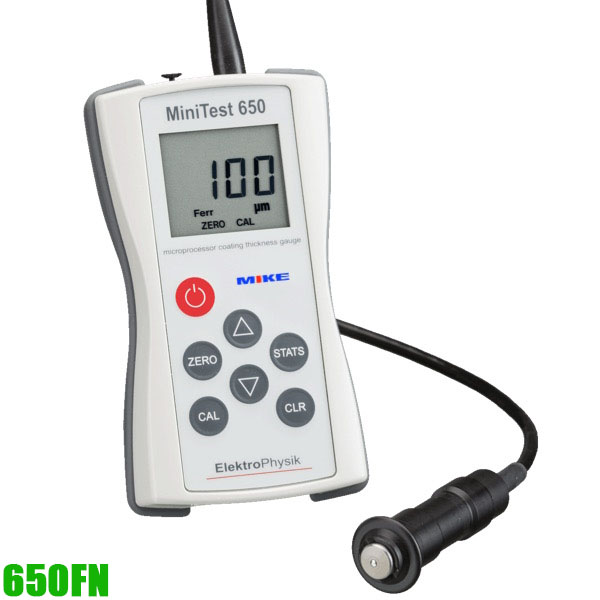

Minitest 650FN

Minitest 650FN máy đo bề dày lớp phủ trên nền kim loại 0...2000 µm Thang đo: 0 μm – 2000 μm. Sai số phép đo bất kỳ: ± (2% giá trị đọc + 2 μm/0.08 mils).
Bán kính cong nhỏ nhất: 5 mm với bề mặt lồi. 25 mm với bề mặt lõm.
Diện tích bề mặt đo nhỏ nhất: ϕ 20mm.
Độ dày nhỏ nhất của tấm nền: 0.5 mm đối với kim loại từ tính. (Tức là để đo chính xác, tấm nền cần có một độ dày nhất định. Nếu mỏng quá sẽ không đảm bảo tính phản xạ và kết quả đo sẽ ở một ngưỡng nào đấy.)
Màn hình: LCD 4 số. 11mm.
Đơn vị đo lường: người sử dụng có thể chọn lựa μm – mils
Hiệu chuẩn: tiêu chuẩn, lấy mẫu 1 & 2 điểm chuẩn.
Thống kê: ​Tính toán từ maximum 9,999 giá trị đọc. Giá trị trung bình. Độ lệch tiêu chuẩn. Số giá trị đọc được (số lần lấy mẫu). Giá trị lớn nhất. Giá trị nhỏ nhất. Kết nối máy tính qua cổng USB.
Nguồn cung cấp: 03 cục pin AAA (tuổi thọ 10,000 lần đọc).Kích thước
Máy đo chính: 70x122x32 mm
Cảm biến: ϕ 15mm x 62 mm
Trọng lượng: 225 gam.
Nhiệt độ làm việc: Máy chính: từ 0 oC đến +50 oC. Cảm biến: từ -10 oC đến +70 oC.

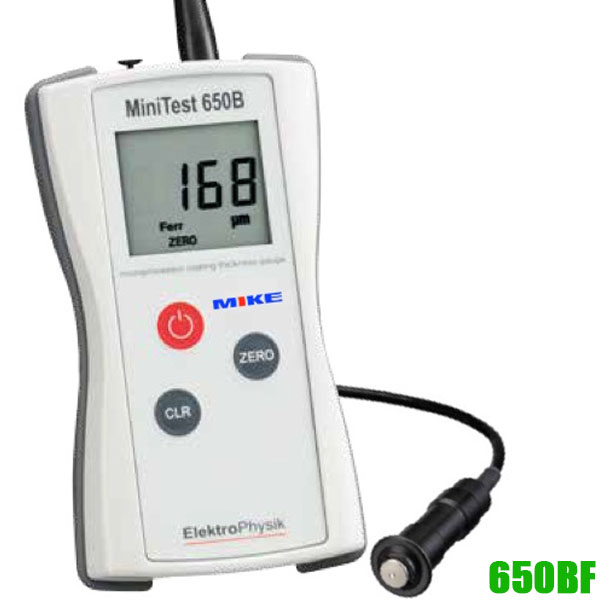

MiniTest 650BF

Thang đo: 0 – 3mm
Thang đo hệ inch: 80 mils.
Khoảng đo tương đối hệ mét: ±(2μm + 3% của giá trị đọc).
Khoảng đo tương đối hệ inch: ±(0.12 mils + 5% của giá trị đọc).
Độ phân giải tầm đo thấp: 1μm/0.04 mils.
Bán kính cong lồi: > 10mm.
Bán kính cong lõm: >50 mm.
Điểm đo cần có bán kính: >50mm.
Độ dày nền tối thiểu: 0.7mm
Đơn vị đo lường: μm, mm hoặc mils, inch.
Hiệu chuẩn: Hiệu chuẩn của nhà máy, ZERO set point.
Minitest 650B-F máy đo độ dày sơn phủ trên nền kim loại 0-3000 µm

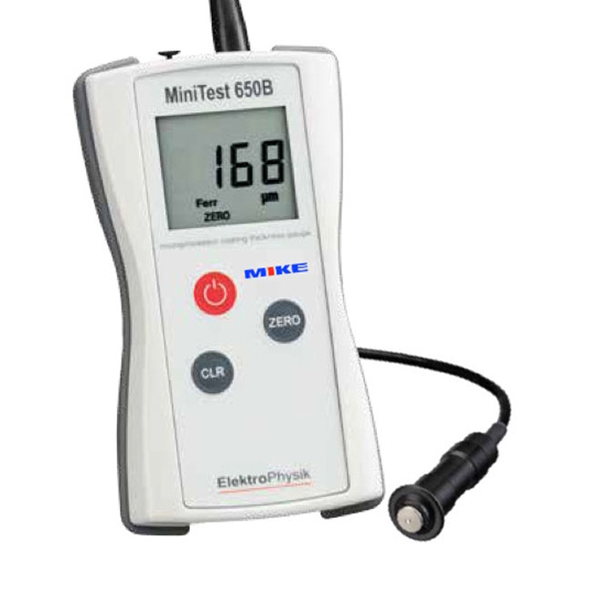

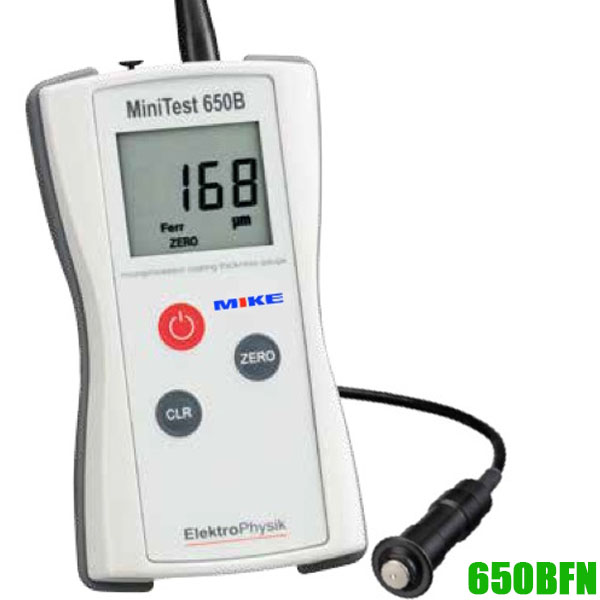

MiniTest 650BFN

Minitest 650B-FN máy đo độ dày sơn phủ trên nền kim loại 0 - 2000 µm Thang đo: 0 – 2mm
Thang đo hệ inch: 80 mils.
Khoảng đo tương đối hệ mét: ±(2μm + 3% của giá trị đọc).
Khoảng đo tương đối hệ inch: ±(0.12 mils + 5% của giá trị đọc).
Độ phân giải tầm đo thấp: 1μm/0.04 mils.
Bán kính cong lồi: > 10mm.
Bán kính cong lõm: >50 mm.
Điểm đo cần có bán kính: >50mm.
Độ dày nền kim loại từ tính tối thiểu: 0.7mm
Độ dày nền kim loại không từ tính N, tối thiểu: 0.1mm/ 4mils.
Đơn vị đo lường: μm, mm hoặc mils, inch.
Hiệu chuẩn: Hiệu chuẩn của nhà máy, ZERO set point.

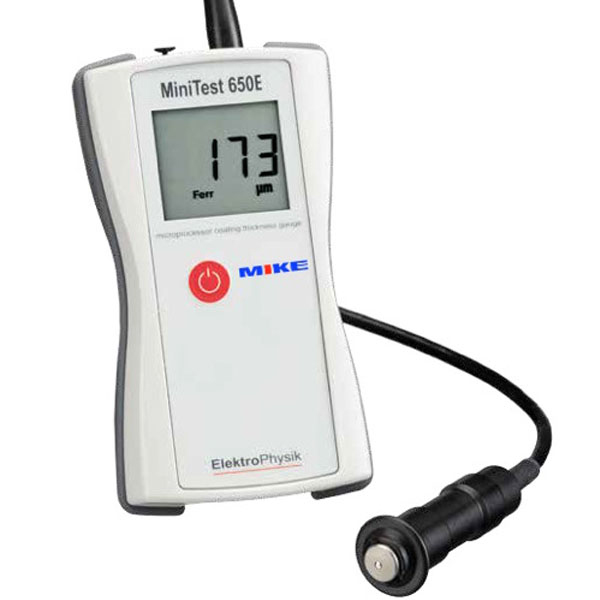

MiniTest 650EFN

Thang đo: 0 – 2mm
Thang đo hệ inch: 80 mils.
Khoảng đo tương đối hệ mét: ±(5μm + 5% của giá trị đọc).
Khoảng đo tương đối hệ inch: ±(0.12 mils + 5% của giá trị đọc).
Độ phân giải tầm đo thấp: 5μm/0.02 mils.
Bán kính cong lồi F: > 10mm.
Bán kính cong lồi N: > 200mm.
Bán kính cong lõmF: >50 mm.
Điểm đo cần có bán kính: >50mm.
Độ dày nền kim loại từ tính tối thiểu F: 0.7mm
Độ dày nền kim loại không từ tính N, tối thiểu: 0.1mm/ 4mils.
Đơn vị đo lường: μm, mm hoặc mils, inch.
Hiệu chuẩn: Hiệu chuẩn của nhà máy, ZERO set point.
Minitest 650EFN Máy đo độ dày kim loại

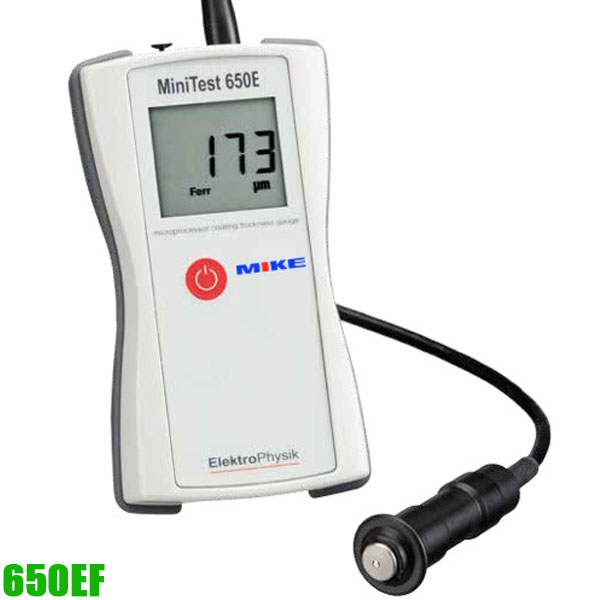

MiniTest 650EF

Minitest 650E-F máy đo độ dày sơn phủ trên nền kim loại 0-3000 µm Thang đo: 0 – 3mm
Thang đo hệ inch: 120 mils.
Khoảng đo tương đối hệ mét: ±(5μm + 5% của giá trị đọc).
Khoảng đo tương đối hệ inch: ±(0.12 mils + 5% của giá trị đọc).
Độ phân giải tầm đo thấp: 5μm/0.02 mils.
Bán kính cong lồi F: > 10mm.
Bán kính cong lõm F: >50 mm.
Điểm đo cần có bán kính: >50mm.
Độ dày nền kim loại từ tính tối thiểu F: 0.7mm
Đơn vị đo lường: μm, mm hoặc mils, inch.
Hiệu chuẩn: Hiệu chuẩn của nhà máy, ZERO set point.
Mã sp Mua Thang đo lớp phủVật liệu nền
80-124-0001
F: 0-3000µmF: có từ tính
80-124-0101
N: 0-2000 µmN: không có từ tính
80-124-0201
FN: 0-2000 µmFN: có và không có từ tính
80-124-0801
B-F: 0-3000 µmB-F: có từ tính
80-124-1001
B-FN: 0-2000 µmB-FN; có từ tính và phi từ tính
80-124-1401
E-F: 0-3000 µmE-F: có từ tính
  • Chờ nhập 4-8 tuần

Lựa chọn thêm nếu cần

Mã sp Mua Hình Sản phẩm
02-059-0149
02-059-0149 Cáp USB kết nối máy vi tính cho Minitest Cáp USB kết nối máy vi tính cho Minitest 02-059-0149. ElektroPhysik Germany

Hình cảnh có tính minh họa, phụ kiện này bạn có thể mua cùng lúc với máy hoặc mua bổ sung. Chuẩn kết nối thông dụng và bạn có thể dùng cùng với các thiết bị ngoại vi khác, miễn sao đầu cắm giống nhau là được.

02-064-0004
Pin sạc AAA cho máy đo độ dày lớp phủ Minitest 650 Pin sạc AAA cho máy đo độ dày lớp phủ Minitest 650, 02-064-0004. ElektroPhysik Germany

Pin sạc phổ biến trên thị trường, bạn chỉ cần mua đúng kích thước AAA. Hình ảnh chỉ có tính minh hoạ. Nhớ mua kèm theo củ sạc cho pin.

02-070-0042
Củ sạc pin cho máy đo bề dày 02-070-0042. ElektroPhysik Củ sạc pin cho máy đo bề dày 02-070-0042. ElektroPhysik
80-901-1600
80-901-1600 Phần mềm Msoft 7000 bản Basic chạy trên nền windows Phần mềm Msoft 7000 bản Basic chạy trên nền windows, 80-901-1600. ElektroPhysik Germany
82-010-0002
Túi đựng bằng sợi tổng hợp Túi đựng bằng sợi tổng hợp 82-010-0002. ElektroPhysik

Có nhiều ngăn chuyên dụng, khoang chứa pin dự phòng, ngăn chứa máy chính, ngăn đựng các miếng chuẩn độ dày. Có quai đeo vai, kẹp cài ngang hông. Phía trong của túi bọc nỉ mềm, bảo vệ máy. ElektroPhysik – Germany.
