Trang chủ Máy đo độ dày lớp phủ Máy đo bề dày lớp phủ nguyên lý cơ học Mikrotest của ElektroPhysik

Máy đo độ dày lớp phủ

Máy đo bề dày lớp phủ nguyên lý cơ học Mikrotest của ElektroPhysik

★ 0.0 (0 đánh giá)

Đã bán: 9

Nhập khẩu từ: CHLB Đức

Xuất xứ: CHLB Đức

Máy đo bề dày lớp phủ theo nguyên lý cơ học, không sử dụng nguồn điện. Thiết bị đo huyền thoại của ElektroPhysik, ra đời và tồn tại gần 100 năm. Cơ cấu bánh răng và dây cót của Thụy Sỹ, kỹ thuật đo lường của CHLB Đức.

SKU: Mikrotest

Có 11 biến thể

31.218.000,0 đ - 92.884.000,0 đ

Trạng thái kho: Tuỳ theo mã hàng

Giá tham khảo, gồm VAT

Mô tả

Mikrotest máy đo bề dày lớp phủ nguyên lý cơ học của ElektroPhysik. Sản xuất tại CHLB Đức, dòng họ này có 9 models khác nhau theo thang đo và phạm vi ứng dụng của nó. Để chọn máy phù hợp với mình, bạn căn theo bảng ứng dụng của từng máy dưới đây. Mỗi máy khi cấp cho bạn sẽ làm việc trong phạm vi mà nó được thiết kế.

Nguyên lý của máy đo độ dày Mikrotest

Mikrotest có cơ cấu đo lường đã được cân chỉnh thoả mãn mọi góc độ đo khác nhau. ?Máy đo độ dày lớp phủ Mikrotest cho kết quả có độ chính xác cao. Tư thế của máy Mikrotest không ảnh hưởng tới kết quả, ngang, đo dọc, đo phía trên trần/ngửa. ?Máy còn cho phép đo bề mặt có bán kính lồi hoặc lõm. Tuỳ theo model khác nhau, bán kính cong sẽ khác nhau.

Mikrotest máy đo bề dày lớp phủ nguyên lý cơ học của ElektroPhysik

Mikrotest cho phép đo cả trên ống hay vật thể hình trụ và vận hành tự động. Đo độ dày lớp phủ trên nền kim loại từ tính. Lực liên kết liên đới đến khoảng cách giữa nam châm vĩnh cửu và nền thép. Khoảng cách đại diện cho độ dày của lớp phủ đo được.

Các ưu điểm của máy đo bề dày lớp phủ Mikrotest.

Lực từ cần thiết để nâng trực tiếp liên quan đến góc xoay và độ xoắn của lò xo trong cơ cấu của dụng cụ đo. Nguyên lý đo này cho điện cực phủ niken trên tấm kim loại đồng, nhôm và các kim loại màu khác.

Không cần nguồn nuôi.
Không cần phải hiệu chuẩn máy.
Đo lường ở mọi góc độ.
Tự động toàn phần.
MikroTest® đã được ứng dụng rộng dãi trên toàn thế giới và hữu dụng trong đo độ dày lớp phủ trên 40 năm qua.
ElektroPhysik đã phát minh ra thiết bị đo này và nó trở thành bí quyết
MikroTest cũng trở thành dụng cụ đạt các tiêu chuẩn kỹ thuật đo lường cơ khí trên nền vật liệu từ tính.
MikroTest Series đáp ứng mọi tiêu chuẩn quốc gia và tiêu chuẩn quốc tế.: DIN EN ISO 2178, DIN 50982, ASTM B 499, E 376, D 1186, G 12, B 530, BS 5411, ISO 2361

Các ứng dụng của Mikrotest

A: Lớp mạ & sơn trên thép
AF: Sơn trên nền kim loại từ tính
B: Lớp men, nhựa và cao su trên thép
C: Lớp mạ Niken trên nền phi kim loại phi từ tính như nhôm, đồng. Non-ferrous.
D: Lớp mạ Niken trên nền Ferrous.

Bảng thông số kỹ thuật dưới đây sử dụng các ký tự viết tắt này để khái quát ứng dụng. Để phân biệt kim loại từ tính Ferrous hay phi từ tính Non-ferrous, bạn chỉ cần lấy nam châm dí gần vào là biết.

Thông số kỹ thuật tổng quát của Mikrotest.

Mỗi model lại có mã số đặt hàng khác nhau, order code chỉ có giá trí trong chứng từ, chúng không được in hay khắc lên máy trong một vài trường hợp. Cơ bản, bạn hãy đối sánh số Serial và các chứng chỉ kèm theo máy khi giao hàng.

Trên đây là clip chi tiết cho máy Mikrotest G6.

Đkđ = đường kính vùng đo được của máy. Chỉ số này được hiểu là tại điểm bạn muốn đó, đường kính tối thiểu điểm tiếp xúc của cảm biến phải lớn hơn hoặc bằng giá trị quy ước. Nếu nhỏ hơn, cảm biến sẽ có diện tích tiếp súc không đủ, sai số phép đo lớn hoặc không thực hiện được.

STT	Model	Thang đo	Ứng dụng	Dung sai ±5% read	Đkđ Ømm	Lồi mm	Lõm mm	Nền dày mm
1	5/6G	0 - 100µm	A	±1µm	20	5	25	0.5
2	5/6F	0 - 1000µm	AF	±5µm	30	8	25	0.5
3	6 S3	0.2 - 3mm	B	±5% rds	30	15	25	1.0
4	6 S5	0.5 - 5mm	B	±5% rds	50	15	25	1.0
5	6 S10	2.5 - 10mm	B	±5% rds	50	15	25	2.0
6	6 S20	7.5 - 20mm	B	±5% rds	100	100	150	7.0
7	6 Ni50	0 - 50µm	C	±(1μm+5%rds)	15	5	25	-
8	6 Ni100	0-100µm	C	±(1μm+5%rds)	15	5	25	-
9	6 NiFe50	0-50µm	D	±(2μm+8%rds)	20	10	25	0.5

±5% rds: Kết quả hiển thị trên màn hình có độ dung sai ±5% giá trị đọc được. Tức là khi bạn đặt cảm biến vào vị trí đo, giá trị độ dày lớp phủ đọc được cần cộng hoặc trừ thêm 5%. Ví dụ máy đọc được bề dày lớp phủ là 100μm, điều đó có nghĩa giá trị thực tế có thể là 95μm hoặc 105μm. Đây là dung sai của phép đo. Kết quả có tính tương đối trong khoảng nó đo được. Chẳng có gì là tuyệt đối cả.

Tính năng kỹ thuật máy đo độ dày lớp phủ Mikrotest

Tính năng của Mikrotest được dùng cho việc kiểm soát chất lượng một cách chính xác và tin cậy. Thiết bị đo có độ chính xác cao, vận hành đơn giản. Không cần phải hiệu chuẩn thiết bị. Thiết lập trước khí đo và thao tác đo rất đơn giản.

Pos	Mã đặt hàng	Model	Thang đo	Mã đặt hàng	Model	Thang đo
1	80-639-0001	G 5 manual	0-100 µm	80-644-0002	S10 6 automatic	2,5-10 mm
2	80-638-0001	F 5 manual	0-1000 µm	80-645-0001	S20 6 automatic	7,5-20 mm
3	80-641-0001	G 6 automatic	0-100 µm	80-646-0001	Ni 50 6 automatic	0-50 µm
4	80-640-0002	F 6 automatic	0-1000 µm	80-647-0001	Ni 100 6 automatic	0-100 µm
5	80-642-0001	S3 6 automatic	0,2-3 mm	80-648-0001	NiFe 50 6 automatic	0-50 µm
6	80-643-0002	S5 6 automatic	0,5-5 mm

Tất cả các đồng hồ đo loại MikroTest không cần dùng đến pin hay nguồn cung cấp. Chỉ cần đo 1 điểm duy nhất. Thiết bị có vỏ bằng kim loại chắc chắn, bảo vệ chống rơi rớt và các va đập cơ. Thiết bị đo độ dày lớp phủ bằng cơ có khả năng chống ảnh hưởng của các dung môi hay môi chất.

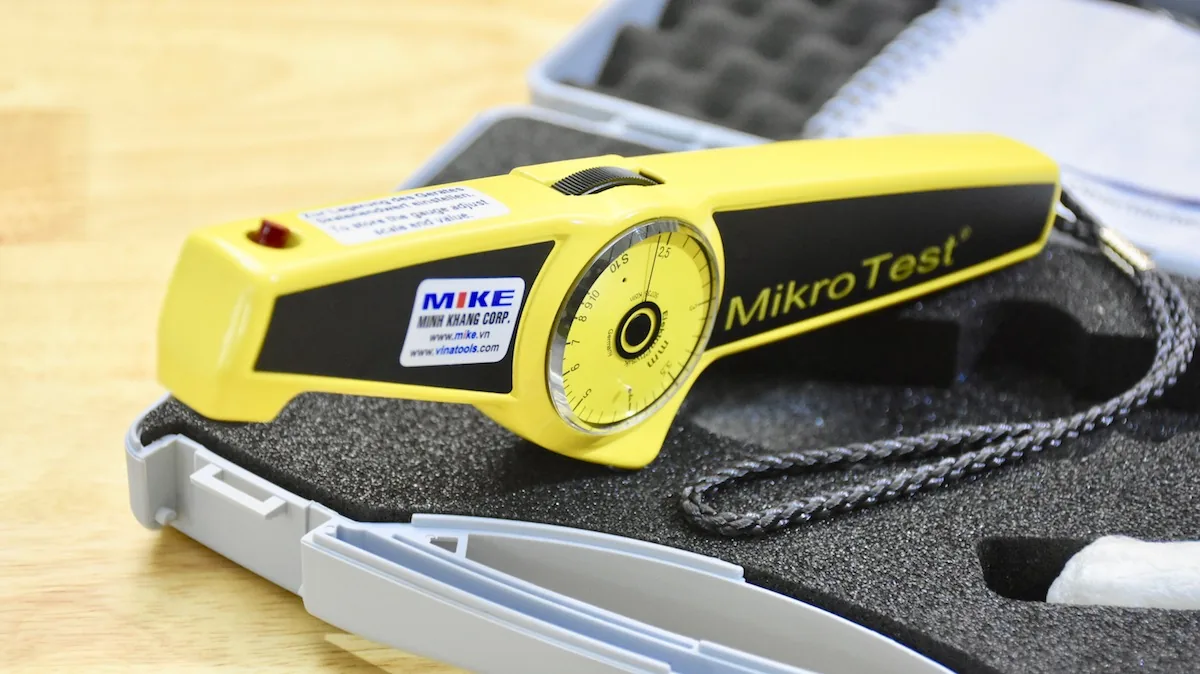

Máy đo bề dày lớp phủ Mikrotest đầy đủ bộ

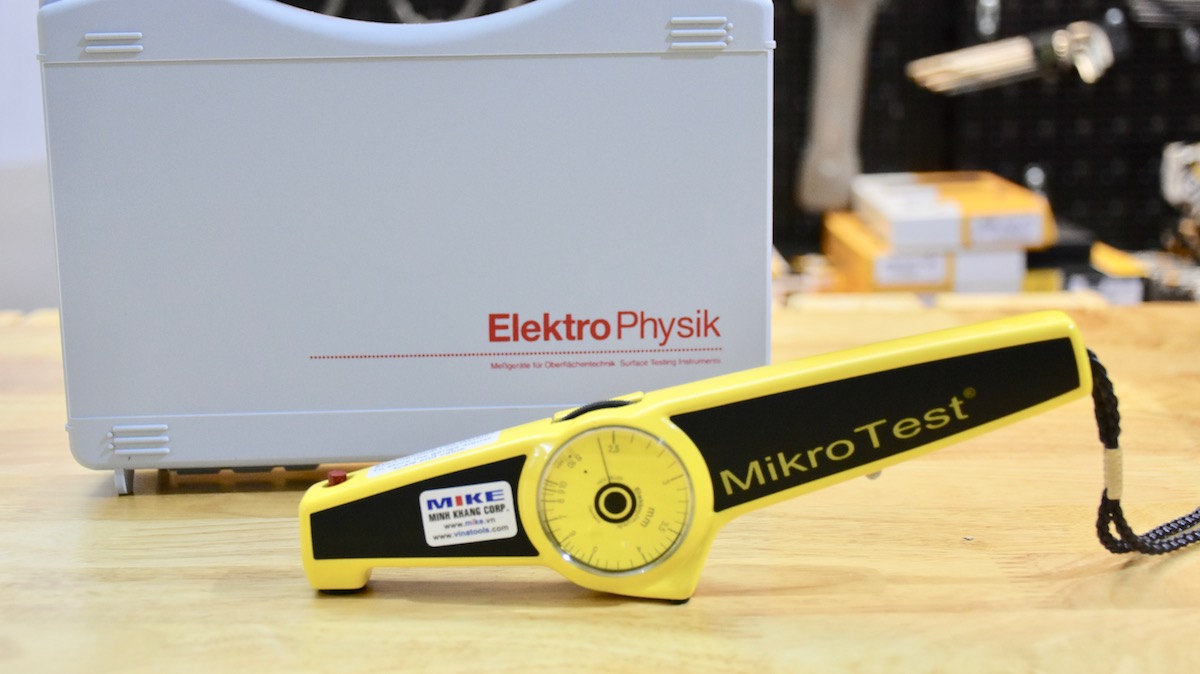

Máy đo độ dày lớp phủ niken elektroPhysik

Cách thức đóng gói

MikroTest F and G: kèm theo túi đựng và tài liệu hướng dẫn sử dụng
MikroTest S and Ni gauges: đựng trong vali nhựa cứng và tài liệu hướng dẫn sử dụng

Belt pouch for MikroTest 82-010-0020

Thuyết minh kỹ thuật

Máy đo bề dày lớp phủ theo nguyên lý cơ học
Hoạt động hoàn toàn không cần nguồn điện
Cơ cấu bánh răng và dây cót chính xác cao
Kết hợp kỹ thuật đo lường tiên tiến
Nguyên lý đo dựa trên lực từ giữa nam châm vĩnh cửu và nền kim loại, lực liên kết tỷ lệ với độ dày lớp phủ
Cơ cấu đo lường đã được cân chỉnh sẵn, cho phép đo ở mọi góc độ
Khả năng đo trên bề mặt cong lồi hoặc lõm, trên ống và vật thể hình trụ
Không cần hiệu chuẩn trước khi sử dụng, vận hành tự động toàn phần
Ứng dụng đo lớp mạ và sơn trên nền thép từ tính
Ứng dụng đo lớp men, nhựa và cao su trên nền thép
Ứng dụng đo lớp mạ Niken trên nền kim loại phi từ tính như nhôm, đồng
Ứng dụng đo lớp mạ Niken trên nền kim loại từ tính
Đáp ứng tiêu chuẩn DIN EN ISO 2178, DIN 50982, ASTM B 499, E 376, D 1186, G 12, B 530, BS 5411, ISO 2361

Tags / Từ khóa: mikrotest

Bảng giá & Đặt hàng

Kéo thả để sắp xếp

	Mã SKU	Giá (VND)	Thang đo	Tên máy	Vùng đo min	Ứng dụng
⋮⋮	80-647-0001	64.835.000,0 đ	0.100 µm	Mikrotest Ni100 6	Ø15mm	C
⋮⋮	80-648-0001	92.884.000,0 đ	0.50 µm	Mikrotest NiFe50 6	Ø20mm	D
⋮⋮	80-646-0001	64.835.000,0 đ	0.50 µm	Mikrotest Ni50 6	Ø15mm	C
⋮⋮	80-645-0001	92.884.000,0 đ	7.5.20 mm	Mikrotest S20 6	Ø100mm	B
⋮⋮	80-644-0002	45.243.000,0 đ	2.5.10 mm	Mikrotest S10 6	Ø50mm	B
⋮⋮	80-643-0002	45.243.000,0 đ	0.5.5 mm	Mikrotest S5 6	Ø50mm	B
⋮⋮	80-642-0001	45.243.000,0 đ	0.2.3 mm	Mikrotest S3 6	Ø30mm	B
⋮⋮	80-638-0001	31.218.000,0 đ	0-1000 µm	Mikrotest 5F	Ø30mm	AF
⋮⋮	80-639-0001	31.218.000,0 đ	0.100 µm	Mikrotest G5	Ø20mm	A
⋮⋮	80-641-0001	33.519.000,0 đ	0.100 µm	Mikrotest 6G	Ø20mm	A
⋮⋮	80-640-0002	33.756.000,0 đ	0-1000 µm	Mikrotest 6F	Ø30mm	AF
