Cờ lê xiết ốc bằng thủy lực H-AT-50, momen 7200-72000 Nm

Name: Cờ lê xiết ốc bằng thủy lực H-AT-50, momen 7200-72000 Nm
Brand: Alkitronic
SKU: H-AT-50
Availability: PreOrder

Tình trạng:

Cho phép đặt hàng trước

Mã: H-AT-50

Đầu xiết ốc dẫn động bằng thủy lực dùng tuýp lục lăng. Dải lực momen từ 7200-72000 Nm. Áp suất làm việc max 700 bar, khớp nối thủy lực xoay linh hoạt. Chưa bao gồm đầu socket tương ứng. Hàng chính hãng Alkitronic Germany.

Cho phép đặt hàng trước

Mô tả

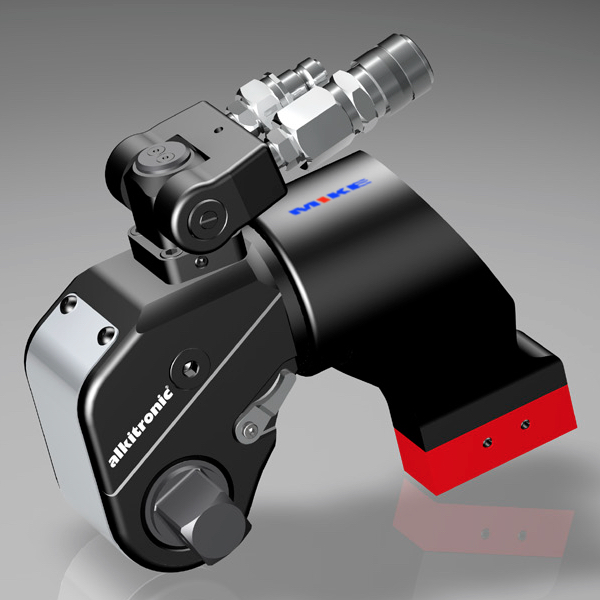

AT50 Cờ lê xiết ốc bằng thủy lực, momen xoắn 7200-72000 Nm, đầu vuông kết nối socket 2 1/2”. Áp suất hoạt động max 700 bar. Cụm khớp nối thủy lực xoay linh động 360^o theo phương ngang, 180^o theo phương đứng, thuận tiện tiếp cận cho các vị trí hẹp. Chân tỳ phản lực có thể xoay 360 độ. Đảo chiều xoay thông qua lẫy gat để tháo đầu vuông, và đảo bên liên kết socket.

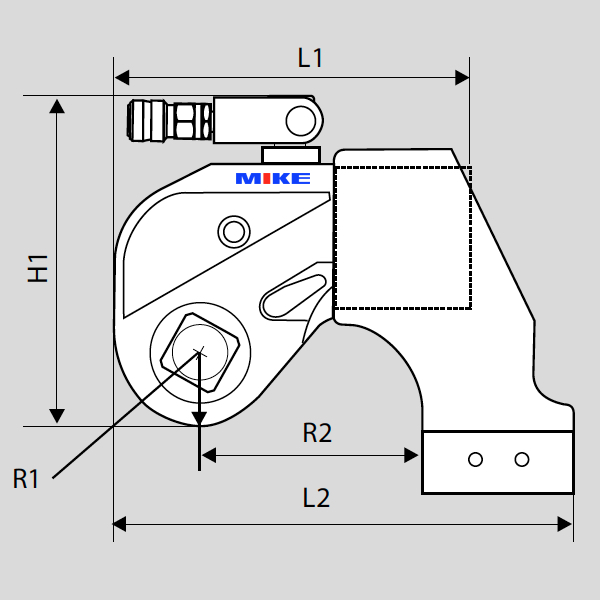

Hình chiếu đứng của đầu xiết thủy lực AT - Alkitronic

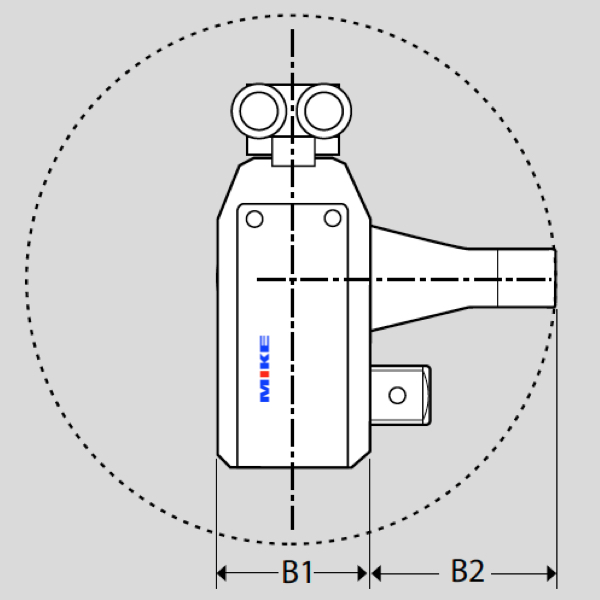

Hình chiếu cạnh của đầu xiết thủy lực AT - Alkitronic

Thông số kỹ thuật

Momen xoắn: 7200-72000 Nm
Áp suất làm việc max: 700 bar
Loại đầu vuông kết nối: 2 1/2″
Độ chính xác lặp lại ± 3% trên cùng ứng dụng.
Vỏ bằng hợp kim: Aluminium-Titan-Alloy.
Chống trầy xước, có bảng quy đổi áp suất – momen.
Chiều cao tổng thể H₂: 341mm
Chiều dài không chân tỳ phản lực L₁: 400mm
Chiều dài tổng L₂: 516mm
Bán kính tiếp cận R: 81mm
Bán kính xoay R₂: 259mm
Bề rộng đầu thủy lực B₁: 160mm
Khoảng với của chân tỳ phản lực B₂: 178mm
Trọng lương: 87kg

Điều kiện hoạt động

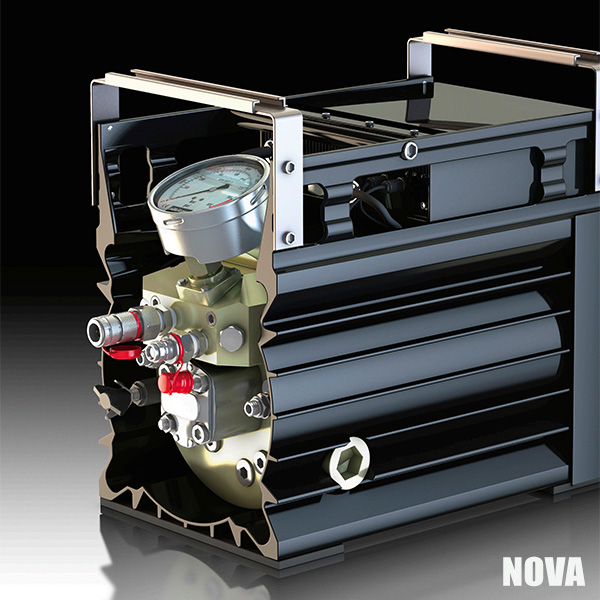

Để vận hành đầu xiết bulong AT50 có thể hoạt động được thì, cần có nguồn cung cấp dầu thủy lực: Nova, Velox. Nguồn cung cấp có thể bơm thủy lực dẫn động bằng khí nén, hoặc dẫn động bằng điện.

Để đầu xiết hoạt động đúng Momen, thì bơm cũng phải tương thích và có thể tiết lưu áp suất để có Momen theo yêu cầu. Vì đối với đầu xiết bằng thủy lực thì, momen đầu ra sẽ được qui đổi thông qua áp suất thủy lực đầu vào.

Đối với dầu thủy lực sẽ thay đổi lý tính trong quá trình hoạt động. Các yếu tố ành hưởng chủ yếu như nhiệt độ, ma sát, tần suất, yếu tố môi trường…vv. Nên để đảm bảo dầu thủy lực còn đủ, và áp xuất ổn định, thì cần được kiểm tra và thay thế định kỳ.

Ngoài ra còn một điều cần lưu ý. Đó là đầu Socket (đầu tuýp), chưa bao gồm theo đầu xiết AT50, đối với đầu socket rất đa dạng về size tương ứng với bulong, tiêu chuẩn hệ mét hay hệ icnh. Nên các bạn sẽ liệt kê các size cần dùng để mua, để giảm chi phí đầu tư ban đầu.

Đầu tuýp tương ứng với AT50, đầu vuông kết nối 2 1/2″

Đối với Model AT50, có khối lượng tương đối nặng, nên trong quá trình thao tác cần có công cụ hỗ trợ để có thể nâng đầu xiết lên vị trí sửa chữa, cũng như giữ, treo đầu xiết trong quá trình xiết. Ngoài ra đầu xiết tạo ra một momen vô cùng lớn, nên trong quá trình vận hành, cần tuân thủ tốt các qui định về an toàn lao động.
