Đầu xiết bulong bằng thủy lực 3/4", momen 110-1120Nm

Name: Đầu xiết bulong bằng thủy lực 3/4", momen 110-1120Nm
Brand: Alkitronic
SKU: H-AT-1
Price: 162000000.0 VND
Availability: OutOfStock

★ 0.0 (0 đánh giá) • Đã bán 0

Thiết bị xiết bulong đai ốc bằng thủy lực, loại đầu vuông 3/4 inch. Sử dụng với impact socket. Áp suất làm việc 700bar. Khớp nối nhanh xoay linh hoạt trên 2 trục, điều hướng 360 độ. Vỏ bằng hợp kim nhôm titan. Alkitronic Germany.

SKU: H-AT-1

162.000.000 đ

Trạng thái kho: Hết hàng

Giá đã bao gồm VAT

Mô tả

Đầu xiết bulong AT1, vận hành bằng thủy lực, đầu vuông kết nối socket 3/4". Momen xoắn trong khoảng từ 110Nm đến 1120Nm. Hoạt động ở áp suất dầu 700 bar hay 10000psi. Đầu vuông liệ kết với socket có lỗ then, để khi liên kết với scket sẽ xỏ then để cố định đầu socket không bị rơi trong quá trình thao tác.

Khớp nối ống thủy lực xoay 360^o theo phương ngang, 180^o theo phương đứng. Đổi chiều xoay bằng cách tháo đầu vuông kết nối, và đổi bên liên kết. Chân tỳ phản lực rời, và linh động, có thể xoay 360 độ, ăn khớp cố định dạng răng trái khế. Thuận tiện để đổi hướng tiếp cận cho đầu xiết ở nhiều tư thế khác nhau

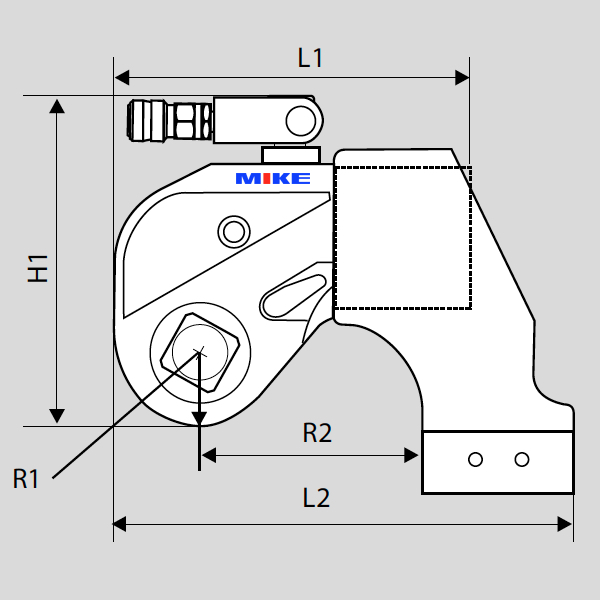

Hình chiếu đứng của đầu xiết thủy lực AT - Alkitronic

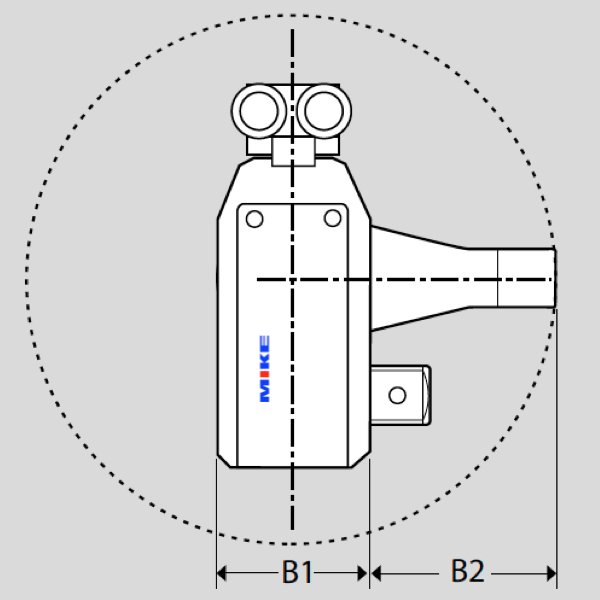

Hình chiếu cạnh của đầu xiết thủy lực AT - Alkitronic

Bảng qui đổi lực được khắc laser. Từ áp suất đầu vào ra momen xoắn đầu ra, được gắn trên đầu xiết. Trong quá trình vận hành, người vận hành dễ dàng tra cứu và qui đổi. Đương nhiên đơn vị qui đổi này sẽ không có bước nhảy là 1 hoặc 2 đơn vị, mà sẽ theo qui chuẩn của nhà sản xuất để qui đổi. Và người vận hành sẽ dựa trên qui chuẩn được cấp theo để thực hiện công việc.

Đối với đầu xiết bulong bằng thủy lực. Cơ cấu chuyển động quay của đầu vuông kết nối, sẽ được dẫn động thông qua sự tịnh - tiến của xilanh thủy lực. Nên chu trình quay của đầu vuông sẽ không liên tục, một chu trình của xilanh thì đầu vuông sẽ quay được một góc tương ứng.

Đầu xiết bulong AT-1 loại vuông 3/4 inch

Đầu xiết thủy lực AT sẽ áp dụng trong trường hợp xiết các bước ren, hay khoảng ren cuối cùng. Nghĩa là ban đầu con tán đã được vặn cố định bằng tay, hoặc một công cụ khác. Ssau đó đầu thủy lực sẽ xiết các ren cuối để có thể xác định được momne cần thiết cho môi ghép đủ chặt, không quá chặt hoặc quá lỏng.

Độ chính xác lặp lại ± 3% trên dùng hệ xiết lực.
Vỏ bằng hợp kim: Aluminium-Titan-Alloy.
Đầu vuông tháo - lắp để đảo vế tiếp cận bulong.
Trọng lượng siêu nhẹ.
Chống trầy xước, có bảng quy đổi áp suất - momen.
Chiều cao tổng thể H₂: 108,1mm
Chiều dài không chân tỳ phản lực L₁: 110,8mm
Chiều dài tổng L₂: 139,3mm
Bán kính tiếp cận R: 20,5mm
Bán kính xoay R₂: 68,3mm
Bề rộng đầu thủy lực B₁: 42mm
Khoảng với của chân tỳ phản lực B₂: 54mm
Trọng lương: 1,8kg

Để cho cơ cấu tịnh tiến của xilanh hoạt động, thì cần đến nguồn cấp thủy lực. Nguồn cấp thủy lực cần có độ chính xác, ổn đinh về áp suất, lưu lượng, để đảm bảo momen đầu ra được chính xác với thiết kế. Bộ nguồn thủy lực có thể dẫn động bằng điện Velox, khí nén LHP. Tùy thuôc vào nhu cầu sử dụng, và môi trường làm việc, dây thủy lực để kết nối dài 5 mét hoặc 10 mét.

Ghi chú đối với đầu xiết bulong đai ốc bằng thùy lực AT1

Đứng độc lập AT1 chưa hoạt động được, cần kết hợp với impact socket có đầu vuông tương ứng 3/4 inch.
Khớp nối nhanh là loại không gỉ dầu, luôn phải được giữ sạch và che đậy cẩn thận.

Thuyết minh kỹ thuật

Độ chính xác lặp lại ± 3% trên dùng hệ xiết lực.
Vỏ bằng hợp kim: Aluminium-Titan-Alloy.
Đầu vuông tháo lắp để đảo vế tiếp cận bulong.
Chống trầy xước, có bảng quy đổi áp suất momen.
Khớp nối ống thủy lực xoay 360 o theo phương ngang
180 o theo phương đứng.
Chiều cao tổng thể H 2 : 108,1mm
Chiều dài không chân tỳ phản lực L 1 : 110,8mm
Chiều dài tổng L 2 : 139,3mm
Bán kính tiếp cận R: 20,5mm
Bán kính xoay R 2 : 68,3mm
Bề rộng đầu thủy lực B 1 : 42mm
Khoảng với của chân tỳ phản lực B 2 : 54mm
Trọng lương: 1,8kg, siêu nhẹ.

Phụ kiện tùy chọn

SKU	Giá VNĐ	Tên sản phẩm & mô tả ngắn
AHDS-	49.500.000	Ống thủy lực chuyên dụng cho bơm Alkitronic AHDS siết ốc Tuy ô chuyên dụng cho bơm điện Velox, Nova của hãng Alkitronic. Áp suất làm việc maximum 700 bar, dùng cho các công cụ dụng cụ thủy lực. Máy xiết bulong đai ốc bằng thủy lực.
NOVA	519.000.000	Bơm thủy lực Alkitronic NOVA, chuyên dụng cho máy siết bu lông Bơm dầu thủy lực dẫn động bằng nguồn điện. Chuyên dùng cho máy vặn bulong, ốc vít. Hoạt động liên tục không cần ngừng nghỉ. Vỏ tản nhiệt, làm mát dầu, làm việc cường độ cao. Kèm theo 5m ống theo tiêu chuẩn.
71580	230.876.000	Bơm thủy lực Leva chạy điện, dùng cho máy xiết ốc Alkitronic Dùng cho máy xiết ốc Alkitronic là thiết bị chuyên dụng với công suất motor 250W, điện áp 230V/50Hz, cấp bảo vệ IP20. Thiết kế nhỏ gọn, trọng lượng 18.4kg bao gồm dầu và khung bảo vệ, phù hợp cho các ứng dụng cần áp suất cao tới 700 bar. Lưu lượng bơm thay đổ…
VELOX	295.000.000	Bơm thủy lực chạy điện Alkitronic VELOX, chuyên dụng cho đầu xiết ốc Máy sử dụng nguồn điện 230V – 50Hz. Công suất biểu kiến: 1400W. Cấp bảo vệ: IP65. Dung tích thùng dầu: 4 lít. Nhiệt độ môi trường: -20 o C đến +50 o C.
LHP	245.000.000	Bơm thủy lực dẫn động bằng khí nén, áp suất max 700 bar, Alkitronic LHP LHP dẫn động bằng khí nén, môi trường yêu cầu chống cháy nổ. Áp suất làm việc 700 bar. Số cổng kết nối từ 2 đến 4 cổng tùy option. Sản xuất tại CHLB Đức. Alkitronic Germany.

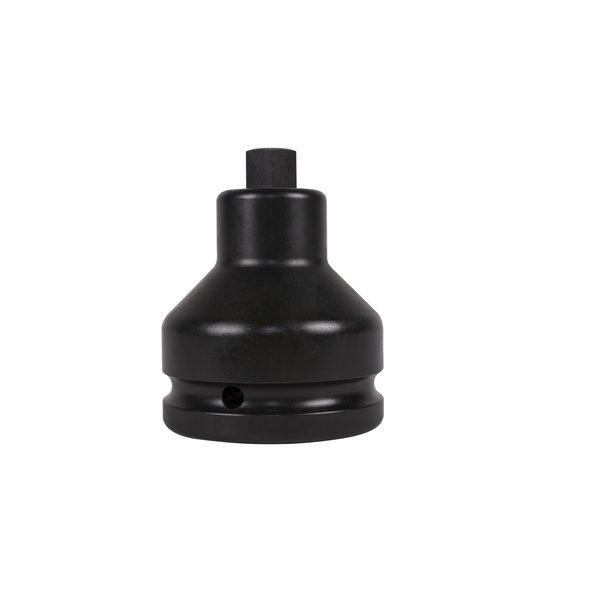

31007	7.512.000	BG Stabi-H+S 3/4"-27 BG Stabi-H+S 3/4"-27 - Alkitronic 31007
