StratoTest 4500 C của ElektroPhysik, Đức, đo độ dày lớp lót chịu lửa không phá hủy trong lò nung xi măng, gạch. Đòi hỏi một lỗ khoan hiệu chuẩn, giảm thiểu thời gian kiểm tra, với phạm vi đo lên đến 300mm.

SKU: 80-254-0100

692.896.000 đ

Trạng thái kho: Đặt hàng chờ nhập 4-8 tuần

Giá đã bao gồm VAT

Mô tả

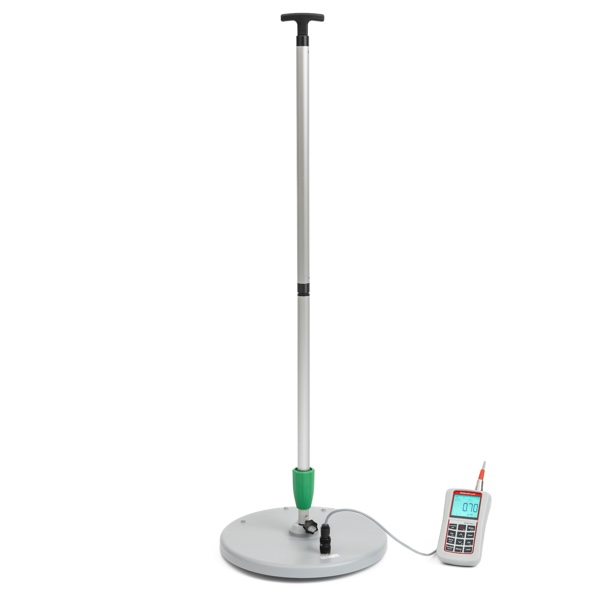

Máy đo độ dày lớp lót chịu lửa StratoTest 4500 C, sản xuất bởi ElektroPhysik tại Đức, là công cụ không thể thiếu trong ngành sản xuất xi măng và gạch, cung cấp giải pháp đo lường không phá hủy và hiệu quả. Thiết bị cầm tay này được thiết kế để đo độ dày của lớp lót chịu lửa trong các lò nung, mà không cần thực hiện khoan nhiều lỗ như phương pháp truyền thống, giảm thiểu đến khoảng 200 lỗ kiểm tra.

StratoTest 4500 C làm việc dựa trên nguyên lý đo lường điện từ, sử dụng vỏ kim loại của lò nung như một bộ phản xạ đo lường. Khi đầu dò hình đĩa tiếp cận vỏ lò, trường điện từ của nó thay đổi tùy thuộc vào khoảng cách đến kim loại, cho phép xác định độ dày của lớp lót mà không gây hại cho cấu trúc hoặc nguy hiểm cho người vận hành.

Nguyên lý đo lường của StratoTest dựa trên nguyên lý dòng điện xoáy. Thiết bị này được sử dụng để đo độ dày của tất cả các loại gạch dùng cho lớp lót của các lò công nghiệp, lò nung và lò luyện, cũng như bê tông chịu lửa không cốt thép. Đầu dò của thiết bị đo, có hình dạng đĩa và tạo ra dòng điện xoáy, được đặt gần vỏ kim loại của lò. Khi đầu dò tiếp cận vỏ lò, trường từ phía đầu dò thay đổi tùy thuộc vào độ dày của lớp gạch, và độ dày này sau đó được hiển thị số hóa bằng centimet trên thiết bị.

Khi dòng điện xoáy đi qua vật liệu không dẫn điện như gạch chịu lửa hoặc bê tông chịu lửa, chúng tạo ra một trường từ phản ứng. Khoảng cách từ đầu dò đến bề mặt kim loại của lò (đi qua lớp gạch chịu lửa) ảnh hưởng đến sự thay đổi của trường từ này. Thông qua việc phân tích sự thay đổi này, StratoTest có thể xác định được độ dày của lớp lót mà không cần phải tiếp xúc trực tiếp hoặc phá hủy lớp lót đó.

Chỉ cần một lỗ khoan duy nhất cho phép StratoTest 4500 C được hiệu chuẩn theo độ dày lớp lót cụ thể, sau đó toàn bộ lớp lót có thể được đo một cách không phá hủy. Đầu dò cầm tay có khả năng đo lớp lót lên đến 300 mm.

Nguyên lý đo lường: Dòng điện xoáy (eddy current testing).
Vật liệu đo lường: Gạch chịu lửa không dẫn điện (không thích hợp cho tấm kim loại hoặc bê tông chịu lửa cốt thép).
Phạm vi đo: 0 - 30 cm với đầu dò N300ST chuẩn.
Độ phân giải: 0.1 cm.
Hiển thị: Màn hình LCD số.
Bộ nhớ dữ liệu: Chế độ DIRECT giới hạn bởi dung lượng thẻ SD (khoảng 2 triệu); Chế độ ZONE-SECTION hơn 1,000,000 đọc riêng lẻ và 9,801 chuỗi đo lường.
Nguồn cung cấp: 3 pin AA (LR05).
Thời lượng pin: Khoảng 150 giờ (làm việc không bật đèn nền màn hình).
Nhiệt độ hoạt động: Máy đo: 0 °C - 60 °C; Đầu dò: 0 °C - 70 °C.
Chuyển dữ liệu: USB và Bluetooth.
Bộ sản phẩm: Đơn vị điều khiển StratoTest 4500, đầu dò đo N 300ST, tay cầm và cáp, hộp đựng và hộp vận chuyển bằng nhựa.

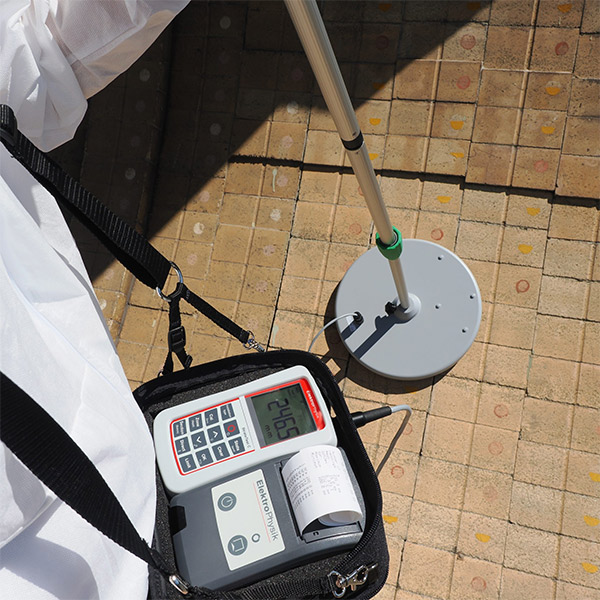

Quy trình đo lường của StratoTest 4500 C bao gồm các bước sau:

Khoan thử nghiệm: Trước khi tiến hành đo lường, một lỗ khoan thử nghiệm được thực hiện tại khu vực của lò cần đo để xác định độ dày thực tế của gạch. Việc này giúp xác định chính xác độ dày lớp lót mà không bị ảnh hưởng bởi các yếu tố như bản chất của lớp lót, tạp chất kim loại, v.v.
Đặt đầu dò và hiệu chuẩn: Tại cùng vị trí khoan thử, đầu dò StratoTest 4500 C được đặt xuống và thiết bị được hiệu chuẩn theo độ dày gạch đã xác định qua việc khoan thử. Quy trình hiệu chuẩn này giúp loại bỏ các ảnh hưởng từ bản chất của lớp lót, tạp chất kim loại, v.v.
Đo lường không phá hủy: Sau khi hiệu chuẩn, độ dày của lớp lót gạch trên toàn bộ khu vực được lót bằng loại gạch này có thể được xác định một cách không phá hủy, nhanh chóng và chính xác mà không cần thực hiện thêm các lỗ khoan.

Nhờ quy trình hiệu chuẩn cá nhân này, việc đo lường lớp lót gạch của lò quay xi măng có thể được thực hiện với số lượng lỗ khoan ít nhất, có thể là chỉ 10 lỗ khoan (tùy thuộc vào kích thước), so với phương pháp đo lường cơ học truyền thống có thể cần tới 200 lỗ khoan! Điều này không chỉ giúp tiết kiệm thời gian và công sức mà còn giảm thiểu sự xâm lấn vào cấu trúc lò, đồng thời tăng độ chính xác của quá trình đo lường.

StratoTest 4500 C thích hợp cho việc đo độ dày của các lớp lót không từ tính trong lò công nghiệp, bao gồm xi măng, dolomite, magnezit hoặc gạch chịu lửa trong các lò quay. Máy cung cấp kết quả ngay lập tức về độ dày gạch, áp dụng kỹ thuật đo đặc biệt để loại bỏ ảnh hưởng của tạp chất kim loại hoặc thay đổi vi cấu trúc.

Các tính năng nổi bật bao gồm

Đo lường không phá hủy với phạm vi đo lên đến 300 mm.
Hiển thị ngay lập tức độ dày gạch trên màn hình LCD.
Dễ dàng chuyển dữ liệu qua USB và Bluetooth.

Bộ sản phẩm cung cấp bao gồm đơn vị điều khiển StratoTest 4500, đầu dò đo N 300ST, tay cầm đầu dò và cáp kết nối, cùng với hộp đựng tiện lợi cho công tác kiểm tra tại hiện trường và hộp vận chuyển bằng nhựa.

Với nguyên lý đo lường dòng điện xoáy, StratoTest 4500 C đo được các gạch chịu lửa không dẫn điện, không phù hợp với kết cấu tấm kim loại hoặc bê tông chịu lửa cốt thép. Máy có phạm vi đo từ 0 đến 30 cm với độ phân giải 0.1 cm, và một màn hình hiển thị số liệu kỹ thuật số. Dữ liệu có thể lưu trữ trên thẻ SD với dung lượng lớn và có chế độ ZONE-SECTION cho phép lưu trữ hơn 1,000,000 phép đo riêng lẻ và 9,801 chuỗi đo lường.

StratoTest 4500 C hỗ trợ truyền dữ liệu một cách dễ dàng qua USB hoặc Bluetooth. Khi kết nối với máy tính (PC), StratoTest sẽ được nhận diện như một thiết bị lưu trữ USB. Các giá trị đo lường và thống kê được lưu trữ dưới dạng các tệp CSV, có thể được mở và đọc bởi các chương trình như Microsoft Excel.

Quy trình này giúp việc phân tích và chia sẻ dữ liệu đo lường trở nên thuận tiện và hiệu quả, cho phép người dùng dễ dàng truy cập vào dữ liệu đo lường chi tiết và thực hiện các phân tích thống kê nhanh chóng. Sự linh hoạt trong việc truyền dữ liệu qua USB và Bluetooth làm cho StratoTest 4500 C trở thành một công cụ lý tưởng cho việc theo dõi và quản lý chất lượng lớp lót chịu lửa trong các lò công nghiệp một cách hiệu quả.

Được cấp nguồn bởi 3 pin AA, StratoTest 4500 C có thời lượng pin khoảng 150 giờ làm việc mà không cần bật đèn nền màn hình, và có thể hoạt động ổn định trong phạm vi nhiệt độ từ 0 °C đến 60 °C cho máy đo và 0 °C đến 70 °C cho đầu dò. StratoTest 4500 C không chỉ nâng cao hiệu quả kiểm tra lớp lót chịu lửa mà còn giảm thiểu thời gian và công sức cần thiết cho công tác bảo dưỡng lò nung.

6 lợi ích của StracoTest đối với nhà máy sản xuất xi măng

Máy StratoTest 4500 C mang lại nhiều lợi ích quan trọng cho nhà máy sản xuất xi măng nhờ khả năng đo độ dày lớp lót chịu lửa trong lò nung một cách không phá hủy và chính xác. Cụ thể:

Giảm thời gian kiểm tra: Thay vì khoan hàng trăm lỗ để kiểm tra độ dày lớp lót, StratoTest 4500 C chỉ cần một lỗ khoan duy nhất cho hiệu chuẩn, giảm đáng kể thời gian cần thiết cho việc kiểm tra.
Tiết kiệm chi phí: Việc giảm thiểu số lượng lỗ khoan không chỉ tiết kiệm thời gian mà còn giảm chi phí liên quan đến công cụ và nhân công, cũng như chi phí sửa chữa và bảo dưỡng sau kiểm tra.
Đảm đảm bảo an toàn: Quy trình đo lường không phá hủy đảm bảo an toàn cho người vận hành, không gây nguy hiểm do tiếp xúc trực tiếp với các bề mặt nóng hoặc vùng làm việc nguy hiểm.
Tăng cường độ bền của lò nung: Bằng cách đo độ dày lớp lót chịu lửa một cách chính xác, StratoTest 4500 C giúp nhận diện kịp thời các vấn đề mòn hoặc hỏng hóc, cho phép thực hiện các biện pháp bảo dưỡng hoặc thay thế cần thiết để tăng cường độ bền và hiệu quả hoạt động của lò nung.
Tối ưu hóa quy trình sản xuất: Việc duy trì độ dày lớp lót chịu lửa ổn định và trong phạm vi an toàn giúp tối ưu hóa quy trình nung và đốt, đảm bảo chất lượng sản phẩm xi măng, giảm tiêu hao năng lượng và nguyên liệu.
Tăng hiệu quả quản lý bảo dưỡng: Với dữ liệu đo lường chính xác và dễ dàng truy cập thông qua USB/Bluetooth, StratoTest 4500 C hỗ trợ quản lý bảo dưỡng dựa trên tình trạng thực tế của lò nung, giúp lập kế hoạch bảo dưỡng hiệu quả và kịp thời.

Như vậy, StratoTest 4500 C không chỉ cải thiện đáng kể hiệu quả kiểm tra và bảo dưỡng lò nung trong nhà máy sản xuất xi măng mà còn góp phần tối ưu hóa sản xuất và tăng cường an toàn lao động.
