R-SG máy xiết ốc cho bộ trao đổi nhiệt Heat Exchanger, chuyên dụng. Alkitronic sản xuất nhiều máy có ứng dụng và bộ dẫn động khác nhau, mang đến cho người dùng nhiều tùy chọn. Nhưng cho dù bộ nhận lực dùng điện, pin hay khí nén, thậm chí bằng sức người đi nữa thì bộ trực tiếp xiết ốc mới là điều đáng quan tâm. Ngoài việc này, bận cần chọn size của đai ốc phù hợp với bộ tản nhiệt mà bạn đang dùng.


Kiểu cựa gà GS	Kiểu ăn ren suốt R

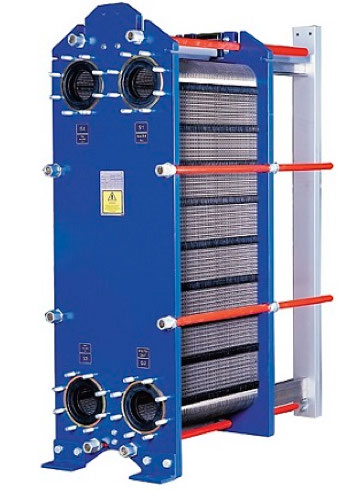

Dưới đây được lược gọn các tính năng cơ bản nhất để bạn có thể tùy chọn sao cho phù hợp. Từ tính đặc thù của bộ trao đổi nhiệt, các lá kim loại ghép lại, các ống ghép với nhau và chúng cần các thanh cái. Đây chính là nơi bộ máy xiết ốc chuyên dùng được sử dụng và phát huy công năng.

Máy xiết ốc chuyên dùng cho bộ trao đổi nhiệt

Vận hành liên tục, ở đây hiểu là máy xiết ốc sẽ quay liên tục thay vì rời rạc như các thiết bị khác. Kể cả việc thanh bulong chính có dài tới cỡ nào. Sử dụng lý tưởng cho các bộ trao đổi nhiệt dạng tấm ghép.
Khi sử dụng bộ dẫn động bằng khí nén, momen xoắn lớn nhất từ 590 Nm đến 4,840 Nm.
Continuous rotation tightening or loosening of spindles or long threaded bolts. Ideal for bolting connections on plate heat exchangers. Dòng CLS-SG với hộp số đặt cạnh có momen từ 1,280 Nm đến 3,780 Nm.

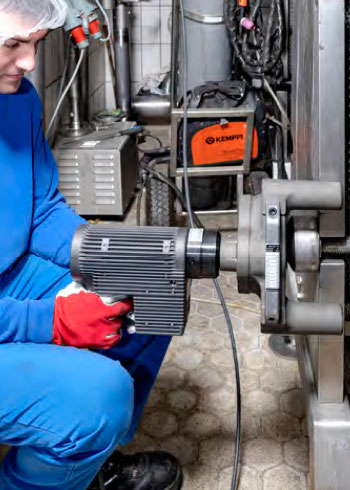

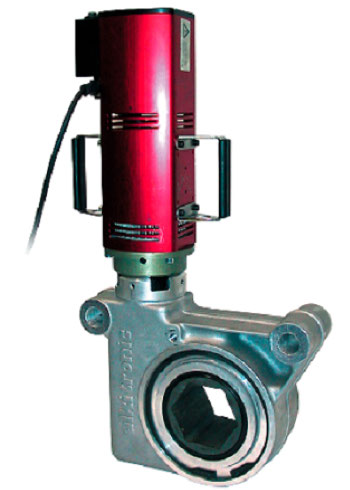

Máy xiết ốc bộ trao đổi nhiệt chạy bằng điện gồm các dòng EF-R / EFCip-R / EF-SG / EFCip-SG cho dải lực momen xoắn từ 560 Nm đến 3,780 Nm


Heat Exchanger	Tangential gearing (SG)	Radial gearing (R)

Tính năng nổi trội của máy xiết ốc

Thời gian thiết lập chạy không tải nhanh. (Lắp ráp trước khi gắn vào bộ trao đổi nhiệt)
Sử dụng cùng lúc tới 2 điểm xiết ốc, chạy mô phỏng hay chạy nền trước khi gắn vào Heat Exchanger. Xiết xéo góc hay bắt ốc chéo xuyên tâm.

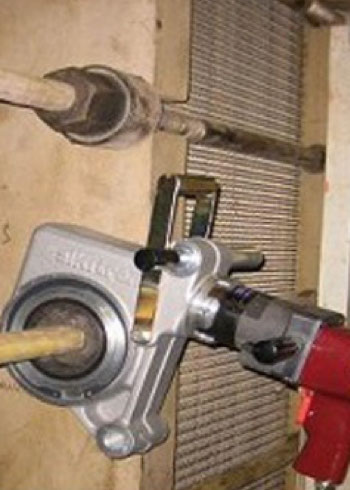

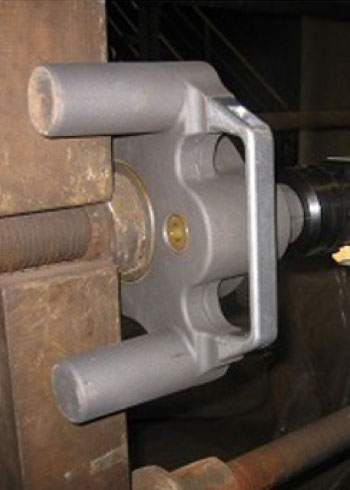

Lắp ráp và vận hành ngay tại công trường.
Bộ RCL có thể chuyển thành máy dùng điện hoặc khí nén rất đơn giản. Đây là tính năng nâng cấp được nếu ban đầu bạn dùng dòng máy RCL.

Thiết kế độc đáo của bộ nhân lực Alktronic Germany

Kích hoạt chỉ với một ngón tay, vận hành nhanh, an toàn lao động. (chỉ cần xiết cò súng).
Tiết kiệm thời gian thi công, bảo dưỡng, lắp đặt.
Dòng Radial gearing (R) có tính năng cao, dẫn hướng ren.
Dòng Tangential gearing (SG) có hiệu suất cao, thiết kế như kiểu cựa gà trọi.
Vỏ máy được đúc hoàn toàn bằng hợp kim nhôm, nhẹ.

Yêu cầu kỹ thuật cho máy xiết ốc bộ trao đổi nhiệt

Dòng máy dẫn động bằng khí nén: Cần nguồn khí nén sạch, áp suất khí từ 2 đến 7 bar. Lưu lượng khí cần đảm bảo từ 10 đến 15 lít/ phút. Momen xoắn ngõ ra phụ thuộc hoàn toàn vào lưu lượng và áp suất nguồn khí.
Bộ nhân lực dẫn động bằng điện: Tái khởi động lại sau khi tắt máy với cùng ứng dụng xiết bulong với độ chính xác ± 3%. Điện áp sử dụng trong một dải rộng từ 100V đến 253V, tần số từ 45Hz đến 66Hz. Chỉ số này cho bạn biết máy họat động ở nhiều mức độ nguồn điện khác nhau. Ở Vietnam mình thì điện áp 200V, 50Hz, độ sụt áp rất thấp ở các công trường khác nhau. Nếu bạn dùng máy phát điện thì ở dải trên bạn hoàn toàn an tâm dùng máy xiết ốc cho bộ trao đổi nhiệt của Alkitronic. Công suất tối đa 2000W. Bảo vệ chống nước mưa, làm việc dưới mọi điều kiện thời tiết vùng nhiệt đới, ẩm ướt.

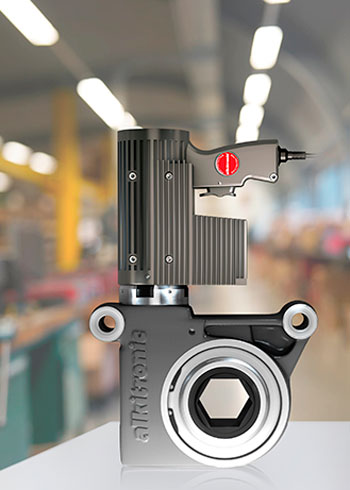

Mặc định cấp bảo vệ IP54 cho dòng EFCip. Khi bạn dùng dòng máy EF, nếu cần chống nước cấp IP54, vui lòng yêu cầu ngay khi đặt hàng.

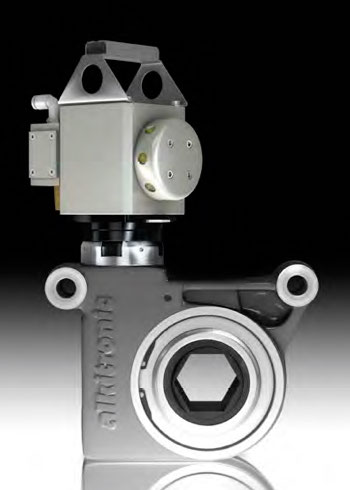

CLV-SG	CLV-R	EFCip-SG	EFCip-R

Hệ điều khiền cho máy xiết ốc bộ trao đổi nhiệt

Sơ đồ điều khiển dưới đây áp dụng cho các máy xiết ốc dòng alkitronic® CLV-R hoặc CLV-SG. Sử dụng khi bạn gắn cố định vào hệ thống, Vận hành thiết bị từ xa thông qua Remote Control hữu tuyến. Bạn cũng có thể dùng cùng lúc một hoặc 2 thiết bị cùng lúc với 1 Remote điều khiển. Chạy mô phỏng không tải trước, chạy thực tiễn sau. Dùng loại cầm tay hoặc loại bàn đạp là tùy chọn thuộc về người dùng. Miễn sao bạn thấy nó thuận tiện với hiện trường công tác là ổn.

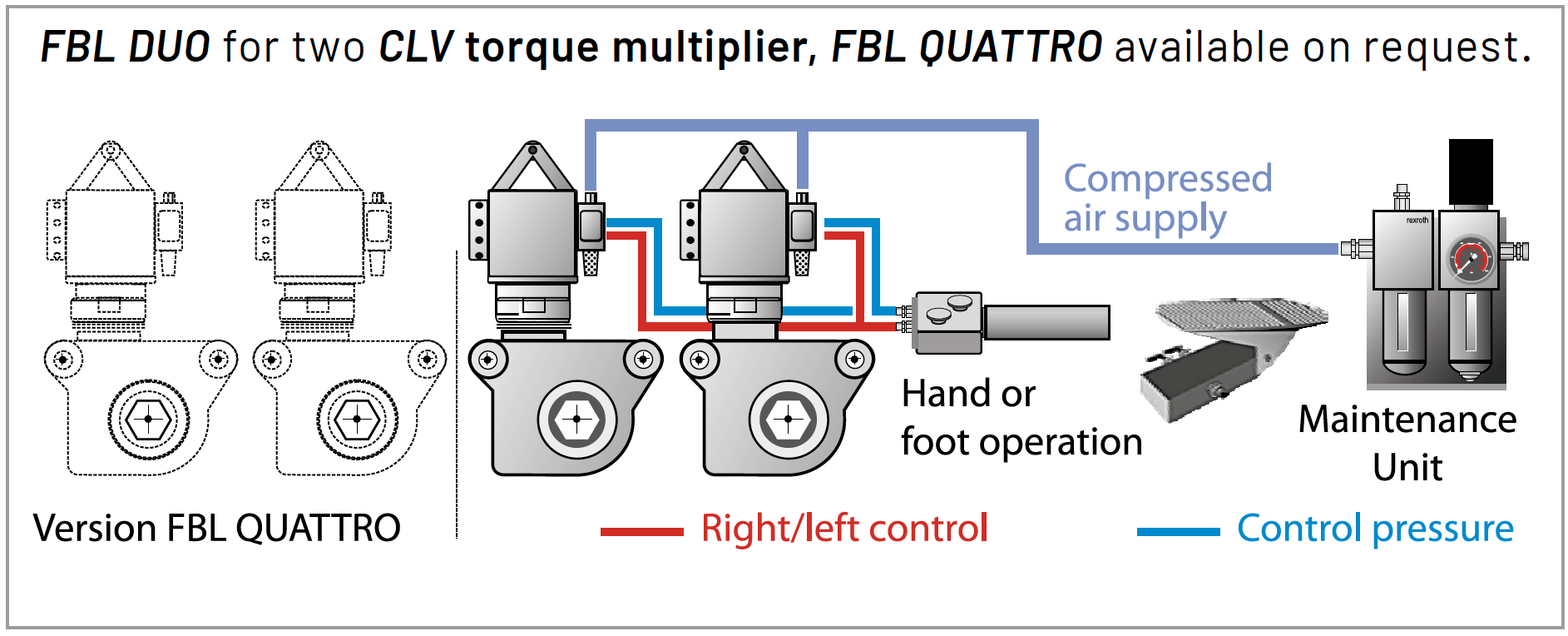

Sơ đồ điều khiển máy xiết ốc bộ trao đổi nhiệt Alkitronic.

Vận hành lên tới 4 thiết bị xiết ốc bằng nhân lực momen cùng lúc. Chạy demo trước, vận hành sau.
Rất hữu dụng khi lắp ráp bộ trao đổi nhiệt dạng tự động hoặc bán tự động. Ngay cả trong duy tu, bảo dưỡng công nghiệp.
Thiết bị có độ ồn cực thấp đo đã được tích hợp bộ giảm thanh.

Đi qua một đoạn dài lê thê phía trên, ít nhiều giúp bạn hiểu được thiết bị xiết bulong đai ốc cho bộ trao đổi nhiệt. Cơ bản bộ nhân lực bạn chọn là nó dẫn động bằng khí hay chạy điện. Kiểu xiết ốc cựa gà Tangential gearing (SG) hay ăn ren suốt Radial gearing (R). Nhưng bấy nhiêu cũng chưa chọn ngay được thiết bị bạn cần. Dưới đây là các kiểu đầu vặn ốc chi tiết hơn với các dải momen xoắn và cỡ ốc, bulong cần xiết.

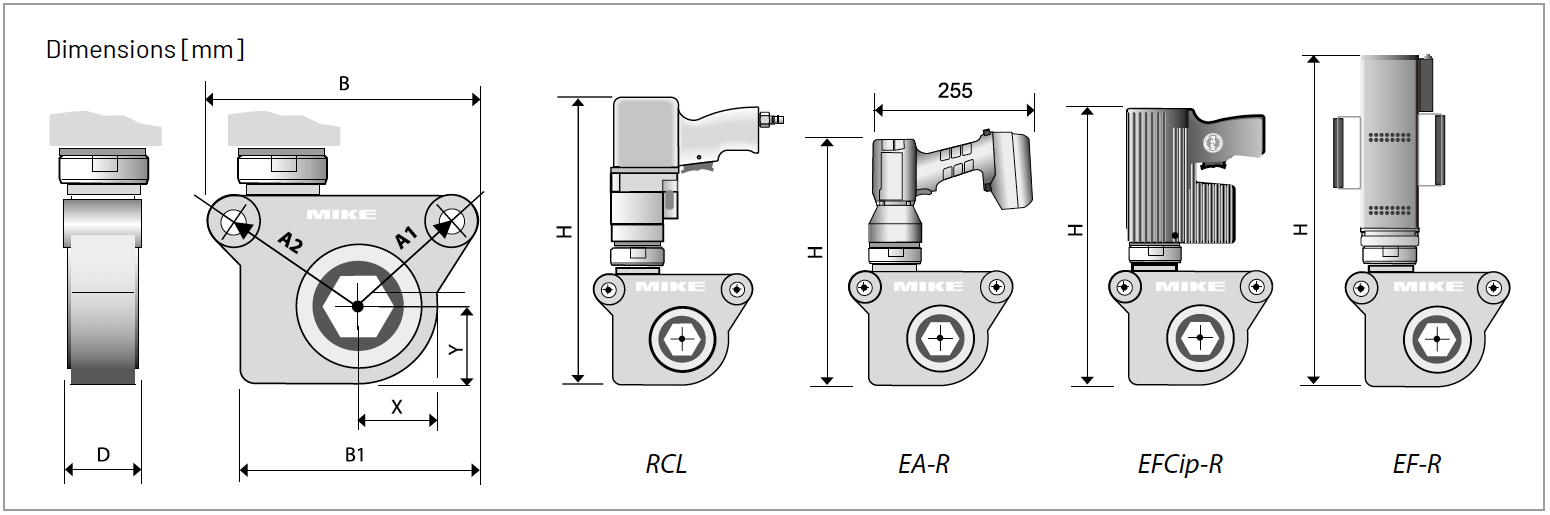

Máy xiết ốc hướng tâm bộ trao đổi nhiệt Alkitronic - Radial Gear.

Máy xiết ốc hướng tâm cho bộ trao đổi nhiệt Alkitronic

Radial Gear có nghĩa là bạn phải xỏ cái bulong hay thanh ty có ren bọc bởi con tán xuyên qua lỗ lục lăng. So với tên gọi kiểu ren suốt thì cách gọi hướng tâm vẫn mông lung đối với người không chuyên. Chỉ với kiểu này, bạn có 4 dòng máy khác nhau bộ dẫn động ở trên. Gồm RCL, EA-R chạy pin, EFCip-R và EF-R chạy điện. Tổng hợp bạn có 9 models khác nhau trong dòng máy xiết ốc cho bộ trao đổi nhiệt này.

RCL Bộ nhân lực bằng khí nén cho trao đổi nhiệt

Model	RCL 36	RCL 46	RCL 80
Momen tầng 2 (Nm)	160-470	250-780	670-1975
Momen tầng 1 (Nm)	500-1500	800-2500	1645-4840
Lỗ lục lăng (mm)	36	46	80
Chiều cao H (mm)	400	435	450
Chiều rộng B/B₁	230/190	252/215	325/240
Khoảng cách mm	100/128	112/145	156/194
X-Y (mm)	56/56	75/75	98/98
Độ dày đầu (mm)	90	94	94
Trọng lượng (kg)	11	13.5	21
Vận tốc cấp 1 (v/p)	5	4.5	4
Tốc độ cấp 2 (v/p)	15	14	12

Bạn cần chú ý đến chất lượng nguồn khí như đã nêu ở trên để phù hợp với máy xiết bulong đai ốc này.

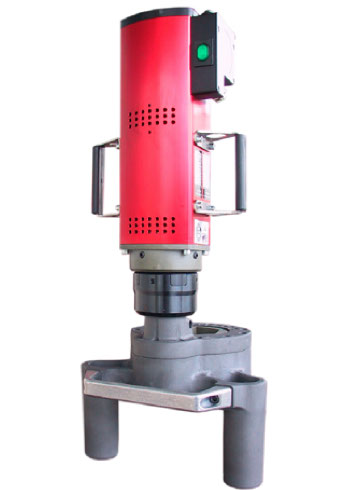

EA-R, EF-R Bộ nhân lực bằng pin - điện cho Heat

Model	EA-R 36	EA-R 46	EF-R 80
Momen tầng 2 (Nm)	150-450	250-730	-
Momen tầng 1 (Nm)	500-1500	750-2500	560-3780
Lỗ lục lăng (mm)	36	46	80
Chiều cao H (mm)	400	450	600
Chiều rộng B/B₁	230/190	252/215	325/240
Khoảng cách mm	100/128	112/145	156/194
X-Y (mm)	56/56	75/75	98/98
Độ dày đầu (mm)	90	94	94
Trọng lượng (kg)	11	13.5	24.5
Vận tốc cấp 1 (v/p)	3	3	9
Tốc độ cấp 2 (v/p)	10	10	-

Trong bảng trên, 2 models đầu tiên chạy bằng pin, model EF-R chạy điện. EF-R80 không có tính năng chống nước mưa, nó phù hợp cho bạn dùng trong nhà xưởng. Nếu muốn sử dụng ngoài trời, bạn có thể đề nghị khi đặt hàng. Alkitronic sẽ trang bị cho máy khả năng chống nước ở cấp bảo vệ IP 54.

EFCip-R máy xiết đai ốc chạy điện cho bộ trao đổi nhiệt

Dòng máy này có khả năng chống nước phun sương, cấp bảo vệ IP 54. Thích hợp cho bạn dùng trong môi trường ẩm ướt, kho lạnh hoặc ngoài trời mưa.

Model	EFCip-R 36	EFCip-R 46	EFCip-R 80
Momen tầng 2 (Nm)	-	-	-
Momen tầng 1 (Nm)	150-1590	250-2530	480-3840
Lỗ lục lăng (mm)	36	46	80
Chiều cao H (mm)	385	425	475
Chiều rộng B/B₁	230/190	252/215	325/240
Khoảng cách mm	100/128	112/145	156/194
X-Y (mm)	56/56	75/75	98/98
Độ dày đầu (mm)	90	94	94
Trọng lượng (kg)	12	14.5	21
Vận tốc cấp 1 (v/p)	8	7	7
Tốc độ cấp 2 (v/p)	-	-	-

Đi được đến khúc này, bạn sẽ nhận thấy rằng máy xiết ốc cho bộ trao đổi nhiệt chỉ có 3 size lục giác tiêu chuẩn là 36, 41 và 80mm. Ngoài ra các cỡ bulong đai ốc khác có thể không hoặc có nhưng rất hiếm gặp.

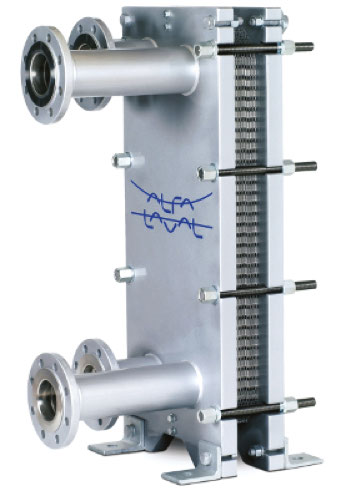

Alkitronic sản xuất trên nền tảng yêu cầu chủ yếu cho các bộ Heat Exchanger của hãng Alfa Laval. Đây là nhà sản xuất lớn nhất về mảng của họ. Số lượng thiết bị sử dụng trên toàn cầu là lớn nhất.
Các hãng khác cũng tuân theo các tiêu chuẩn chung để thống nhất. Trường hợp đặc biệt nào đó có xảy ra, bạn vui lòng liên hệ với chúng tôi để có thêm thông tin chi tiết.

Khi dùng thiết bị này cho ứng dụng tháo ra, lực momen xoắn được khuyến nghị cao hơn xiết vào 20%.

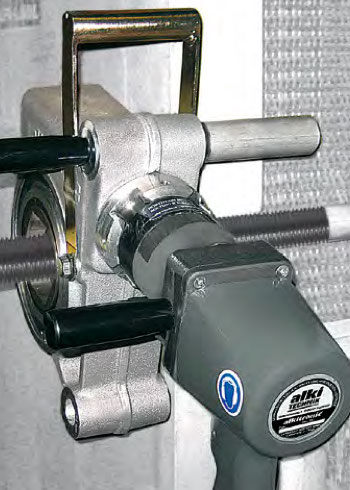

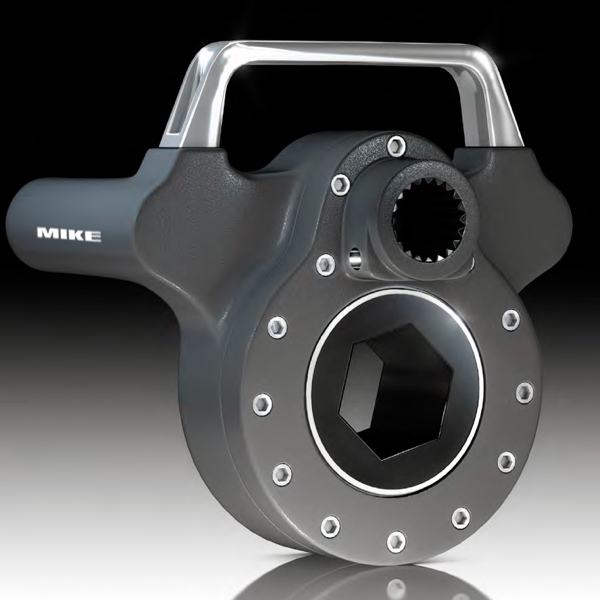

Tangential Gearing Máy xiết ốc Heat Exchanger kiểu cựa gà.

Tên gọi kiểu cựa gà nghe có vẻ hài hước, có thể làm bạn cười đến sặc, nhưng thực sự là cái tên dễ nhớ. Chắc chắn bạn sẽ hình dung ra ngay nó thuộc loại nào trong một mớ hỗn độn ở đây. Trước tiên là hình dáng của nó có thêm 2 cái ngoe lòi ra thay vì phẳng lì như kiểu hướng tâm phía trên.

Trong mã hàng, bạn phân biệt nó bằng chữ SG thay vì chữ R như ở trên.

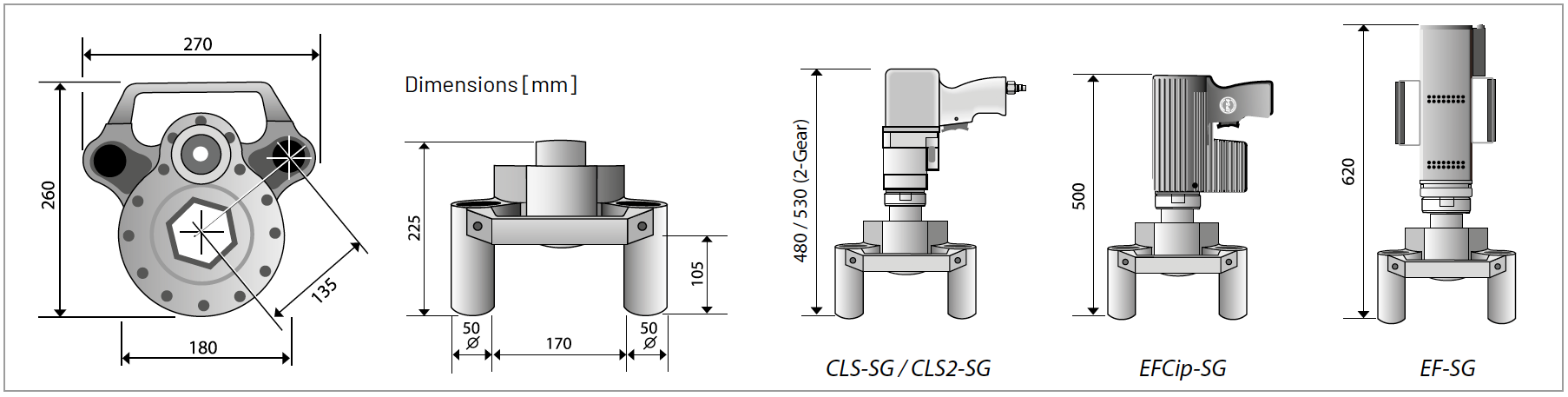

Máy xiết ốc cho bộ trao đổi nhiệt kiểu cựa gà Alkitronic
Chỉ có 4 models cho bộ dòng máy vặn ốc kiểu gà trống này nếu so với 9 models kiểu gà mái phía trên. Tổng cộng đi tới chỗ này, bạn có tất cả 13 con gà để giải quyết hầu hết các bộ trao đổi nhiệt trong toàn bộ công trường. Không có bộ chạy bằng pin cho gà trống (hơi kỳ cục ?, gà trống không pin).

Model	CLS-SG 80	CLS2-SG80	EFCip-SG80	EF-SG80
Momen tầng 2 (Nm)	-	440-1330	-	-
Momen tầng 1 (Nm)	1330-3780	1400-3780	560-3780	560-3780
Trọng lượng (kg)	17	17	19	22
Vận tốc cấp 1 (v/p)	3,5	3,5	6	10
Tốc độ cấp 2 (v/p)	-	10	-	-

Mã SKU	Giá (VND)	Kiểu hộp số	Momen	Nguồn dẫn động	Size lục giác
CLS-SG 80	319.800.000 đ	Tangential	1330-3780Nm	khí nén	80mm
CLS2-SG 80	389.000.000 đ	Tangential	1400-3780Nm	khí nén	80mm
EFCip-R 36	0 đ	Radial	150-1590Nm	điện	36mm
RCL80	344.450.000 đ	Radial	1645-4840Nm	khí nén	80mm
EFCip-R 46	301.400.000 đ	Radial	250-2530Nm	điện	46mm
EFCip-R 80	414.350.000 đ	Radial	480-3840Nm	điện	80mm
RCL36	115.000.000 đ	Radial	500-1500Nm	khí nén	36mm
EF-R 80	414.350.000 đ	Radial	560-3780Nm	điện	80mm
EA-R46	247.320.000 đ	Radial	750-2500Nm	pin	46mm
RCL46	199.890.000 đ	Radial	800-2500Nm	khí nén	46mm
EA-R 36	0 đ	Radial	500-1500Nm	pin	36mm
EFCip-SG 80	432.000.000 đ	Tangential	560-3780Nm	điện	80mm
EF-SG 80	420.000.000 đ	Tangential	560-3780Nm	điện	80mm
