Máy thủy bình STABILA OLS 26 gồm 6 chi tiết

Máy thủy bình STABILA OLS 26 có thể được sử dụng cho nhiều loại đo lường trên công trường xây dựng. Nó có thể được sử dụng để truyền tải độ cao theo phương pháp quang học cũng như đo khoảng cách và góc. Chúng tôi đã cố gắng giải thích cách thao tác và hoạt động của thiết bị một cách rõ ràng và dễ hiểu nhất có thể.

Máy thủy bình OLS 26, còn được gọi là máy đo độ chênh cao, là một thiết bị không thể thiếu trong các công việc liên quan đến đo đạc và xây dựng. Được thiết kế với độ phóng đại 26 lần, máy thủy bình này cho phép đọc và truyền các độ cao một cách dễ dàng và tin cậy, ngay cả ở khoảng cách lớn.

Với vỏ máy chắc chắn và dễ cầm nắm, máy thủy bình OLS 26 được bảo vệ bởi lớp vỏ mềm ở phía trước, giúp bảo vệ hệ thống quang học khỏi những va đập và tác động từ môi trường bên ngoài. Máy cũng được trang bị lớp bảo vệ IP 54, chống nước và bụi, đảm bảo hoạt động ổn định trong mọi điều kiện thời tiết.

Các ứng dụng thực tế của máy thủy bình OLS 26

Máy thủy bình OLS 26 được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ làm vườn và cảnh quan đến xây dựng gạch và bê tông cốt thép. Cụ thể, máy này được ứng dụng như sau:

1. Làm vườn và cảnh quan: Trong các dự án làm vườn và cảnh quan, máy thủy bình OLS 26 giúp đo đạc và truyền các điểm cao độ, đảm bảo sự chính xác và đồng đều trong việc tạo hình các khu vực xanh và lối đi.
2. Xây dựng gạch và bê tông cốt thép: Đối với các công trình xây dựng gạch và bê tông cốt thép, máy thủy bình OLS 26 giúp xác định và truyền các điểm cao độ một cách chính xác, hỗ trợ cho việc xây dựng các kết cấu bền vững và an toàn.
3. Dự án cơ sở hạ tầng: Máy thủy bình OLS 26 cũng được sử dụng trong các dự án cơ sở hạ tầng như xây dựng cầu đường, đường ống dẫn nước và hệ thống thoát nước. Khả năng đo đạc chính xác giúp đảm bảo các công trình được thực hiện đúng theo thiết kế và tiêu chuẩn kỹ thuật.

Khả năng hoạt động của máy thủy bình OLS 26

Máy thủy bình OLS 26 được trang bị các tính năng tiên tiến giúp nâng cao hiệu quả và độ chính xác trong quá trình đo đạc:

• Độ phóng đại 26 lần: Giúp dễ dàng đọc và truyền các độ cao, ngay cả ở khoảng cách xa.
• Ốc điều chỉnh dễ dàng truy cập và vận hành: Cho phép cài đặt mức nhanh chóng và đọc kết quả trực tiếp.
• Đĩa đo độ phẳng có vạch chia 360°: Giúp xác định và đo độ phẳng một cách chính xác.
• Ren 5/8″ để gắn lên chân máy: Đảm bảo máy được cố định chắc chắn trong quá trình sử dụng.
• Thước gấp địa lý dài 2 m: Với thang đo ‘E’ rõ ràng ở một mặt và thang đo mét cổ điển ở mặt kia, giúp đo đạc ở khoảng cách xa.
• Dây dọi để định vị chính xác: Giúp xác định vị trí chính xác của máy thủy bình khi sử dụng trên chân máy.

Máy thủy bình OLS 26 đi kèm với các phụ kiện như dây dọi, bảo vệ mưa và các công cụ điều chỉnh, đảm bảo máy luôn hoạt động ổn định và chính xác. Hộp đựng chắc chắn giúp dễ dàng vận chuyển và lưu trữ máy một cách an toàn.

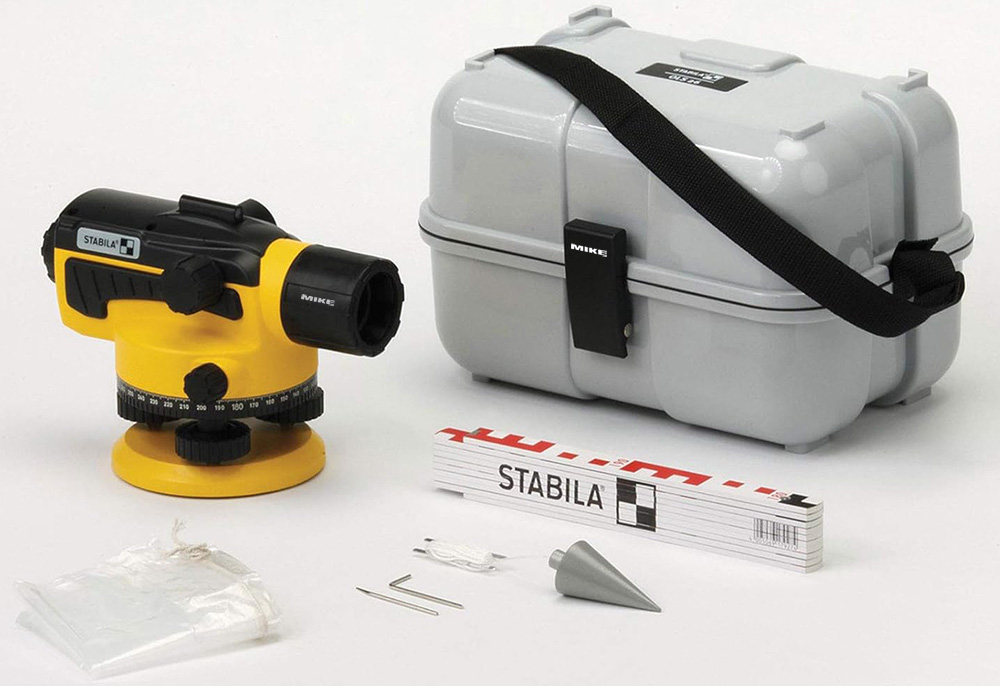

Bộ máy thủy bình 6 chi tiết OLS 26 Stabila Germany

• Bộ bao gồm: 1 máy thủy bình + 1 MIA + 1 thước gỗ xếp + 1 hộp đựng
• Độ phóng đại quang học: 26x tăng khoảng cách đo, tăng độ nét
• Độ chia tiêu chuẩn bé hơn: 2mm/km tăng độ chính xác phục vụ môi trường rộng
• MIA: mở rộng đến tối đa 500 cm
• Khẩu độ: 38mm
• Cận điểm: ≈1m
• Trường ảnh ở khoảng cách 100m: 2.1m
• Hằng số: 100
• Hằng số bù: 0
• Bù độ chính xác: 0.5″ giảm bớt sự sai lệch
• Độ chính xác cao đơn điểm: 1mm/10mm lý tưởng trong quan trắc địa
• Đường kính bọt thủy: 2mm
• Thước ngang: chia độ.
• Độ phân giải: 1º

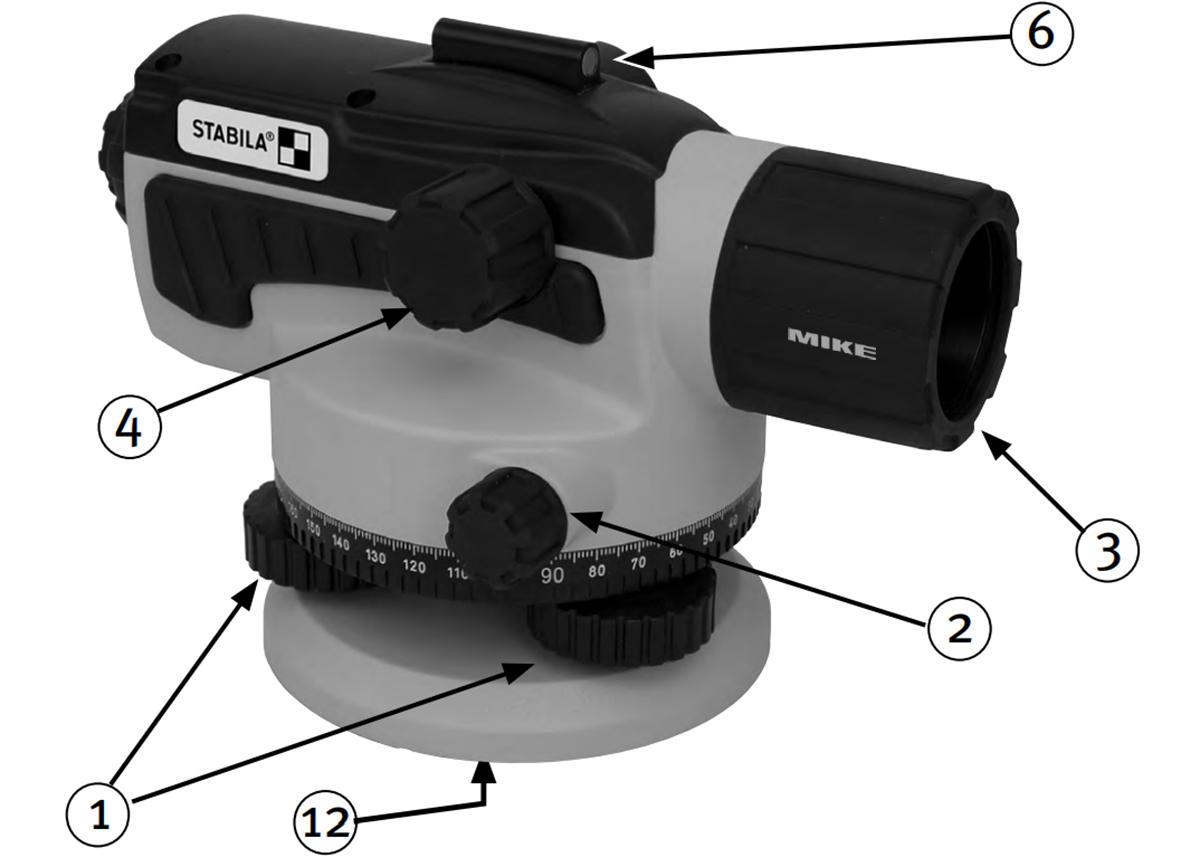

Các thành phần chính của máy OLS 26

Các bộ phận chính cơ cấu nên máy OLS 26, gồm:

• (1) Ốc điều chỉnh để cân chỉnh máy
• (2) Ốc điều chỉnh để thiết lập góc
• (3) Ống kính đối tượng
• (4) Điều chỉnh tiêu cự (để làm rõ hình ảnh)
• (5) Thấu kính
• (6) Kính ngắm quang học
• (7) Bình phong tròn
• (8) Gương nghiêng cho bình phong tròn
• (9) Ốc điều chỉnh cho bình phong tròn
• (10) Vòng đo ngang
• (11) Nắp che để điều chỉnh thước ngắm chữ thập.
• (12) Đầu nối ren 5/8 inch cho chân máy

Các lưu ý đối với máy thủy bình OLS 26

• Giống như mọi thiết bị quang học chính xác, OLS 26 phải được xử lý với sự cẩn thận lớn.
• Độ chính xác của nó nên được kiểm tra kỹ lưỡng trước mỗi lần sử dụng.
• Đừng sử dụng thước để nhìn trực tiếp vào mặt trời, tia laser hoặc bất kỳ nguồn sáng mạnh nào!
• Luôn sử dụng hộp đựng khi di chuyển thiết bị. B1
• Không lưu trữ laser khi ướt. Hãy làm khô laser và hộp đựng trước khi cất laser đi. B2
• Không để thiết bị phải chịu biến đổi nhiệt độ lớn.
• Làm sạch thước bằng một chiếc khăn ẩm. Không phun hoặc ngâm thiết bị. B3 Đừng sử dụng dung môi hoặc chất pha loãng!
• Không tháo vít!
• Khởi chạy

Lắp ráp chân tripod (phụ kiện mua riêng) và đặt nó vững chắc ở vị trí cần thiết. Đầu tripod nên được căn chỉnh càng thẳng càng tốt. Vít thước lên ren kết nối của tripod. Để đảm bảo thước ở đúng vị trí, nếu cần, hãy treo dây plumb từ ốc vít kết nối dưới thiết bị.

Các thành phần trong bộ tiêu chuẩn OLS 26

Dù trong bất kỳ dự án nào, từ làm vườn và cảnh quan đến xây dựng cơ sở hạ tầng, máy thủy bình OLS 26 luôn là một trợ thủ đắc lực, đảm bảo các công việc được thực hiện một cách chính xác và hiệu quả.
