Bộ nhân lực

Bộ nhân lực cơ khí Alkitronic Missing Link 4:1, đầu vuông 1/2", momen tới 1.380 Nm

Đã bán: 3

Bộ nhân lực bằng cơ khí, thân siêu mỏng. Dùng cho không gian chật hẹp. Lực vào 340Nm, lực ra 1360 Nm. Size lục giác từ 22-60 mm. Thiết kế kiểu mới phục vụ cho các ngành công nghiệp. Sản xuất tại Mỹ. Nhập khẩu chính hãng Alkitronic.

SKU: M-ML-4-1-12

Có 13 biến thể

0,0 đ - 86.330.000,0 đ

Trạng thái kho: Tuỳ theo mã hàng

Giá tham khảo, gồm VAT

Mô tả

Bộ nhân lực cơ khí Missing Link thân siêu mỏng. Đầu vuông 1/2 inch, size lục lăng từ 22-60mm. Tỉ số truyền 4:1. Lực maximum ngõ vào là 340 Nm. Ngõ ra momen lớn nhất tương ứng là 1360 Nm. Dùng kết hợp với cờ lê lực hoặc dụng cụ có thể điều chỉnh lực mô men. Nhập khẩu chính hãng Alkitronic.

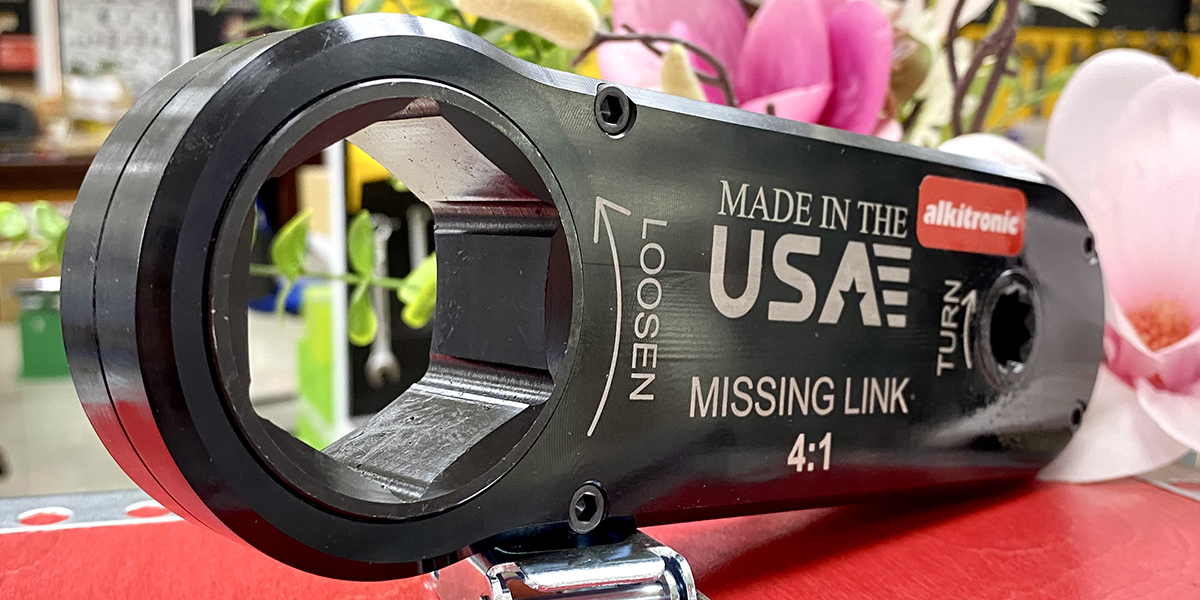

Missing Link Bộ nhân lực cơ khí đầu vuông 1/2" tỉ số truyền 4:1 Alkitronic Bộ nhân lực cơ khí này được ứng dụng rộng rãi trong công nghiệp. Nhờ vào thiết kế cực kỳ nhỏ gọn và siêu mỏng, giúp giải quyết các bài toán khó nhằn. Ví dụ các vị trí không thể đưa tuýp Socket vào được. Phù hợp cho các không gian hạn chế. Tuy vậy, nó vẫn đảm bảo truyền đủ lực mong muốn.

Hiểu đơn giản đây là một bộ hộp số hay hộp chứa các cơ cấu với tỷ số truyền cố định. Có ngõ vào hay đầu vào đặt lực và ngõ ra đạt một giá trị momen mong muốn, kiểm soát được. Mỗi model trong bảng dưới đây phù hợp với một size lục giác của đầu bulong hay con tán. Tỷ số truyền tương ứng giúp bạn tính ra lực xiết phù hợp dựa trên lực đặt ngõ vào.

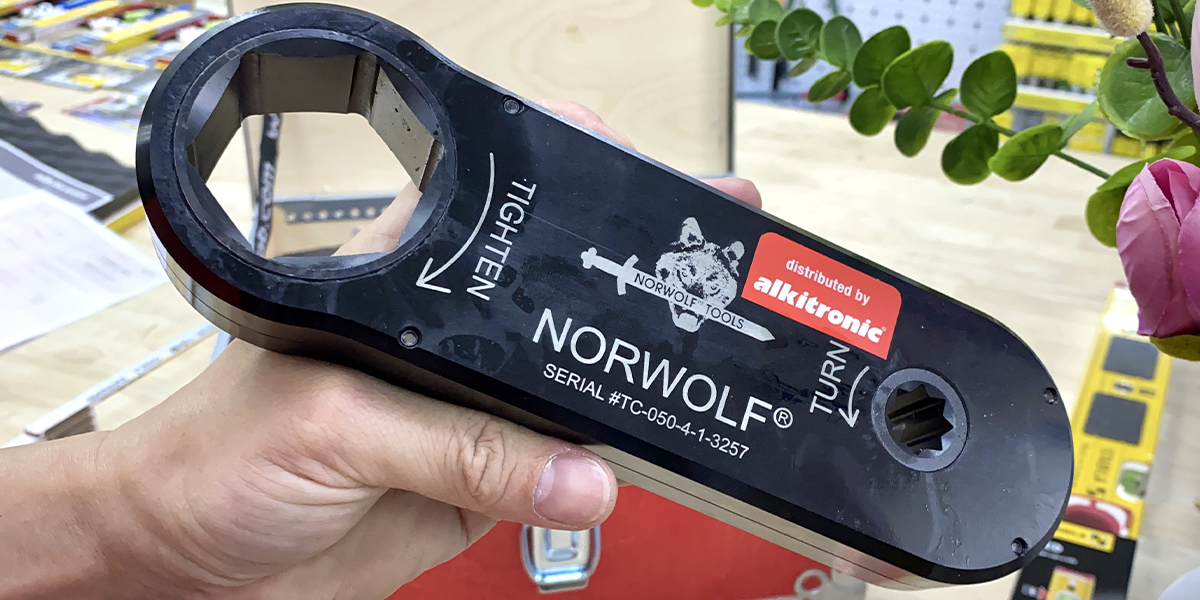

Missing Link Bộ nhân lực cơ khí đầu vuông 1/2" tỉ số truyền 4:1 Alkitronic

Bộ Missing Link 1/2 inch tỉ số tuyền 4:1

Model	Size	A mm	B mm	E mm	Model	Size	A mm	B mm	E mm
SW22	22mm	13.5	15.1	222	SW41	41mm	11.1	12.7	231
SW24	24mm	12	13.5	222	SW46	46mm	11.1	12.7	234
SW27	27mm	11.1	12.7	222	SW50	50mm	11.1	12.7	236
SW30	30mm	12	13.5	226	SW55	55mm	11.1	12.7	239
SW32	32mm	11.1	12.7	226	SW60	60mm	11.1	12.7	242
SW36	36mm	11.1	12.7	228	SW118	1.1/8"	11.1	12.7

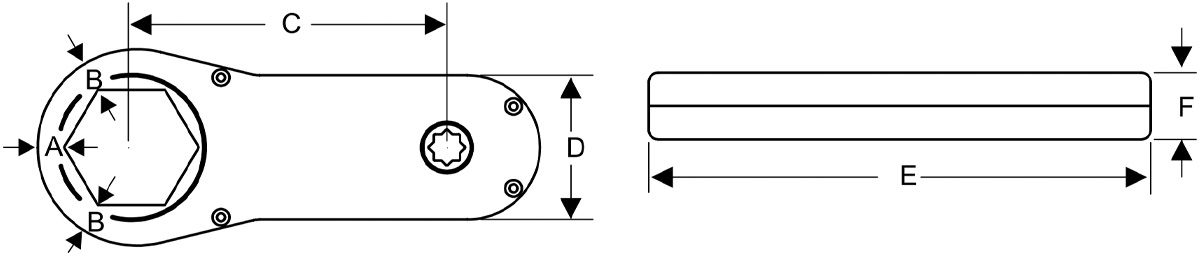

Kích thước C = 151 mm, D = 70mm, F = 32mm.

C = Khoảng cách trọng tâm 2 trục ngõ vào - ra.
D = Đường kính ngoài đầu đặt lực.
F = Độ dày đầu Missing Link.

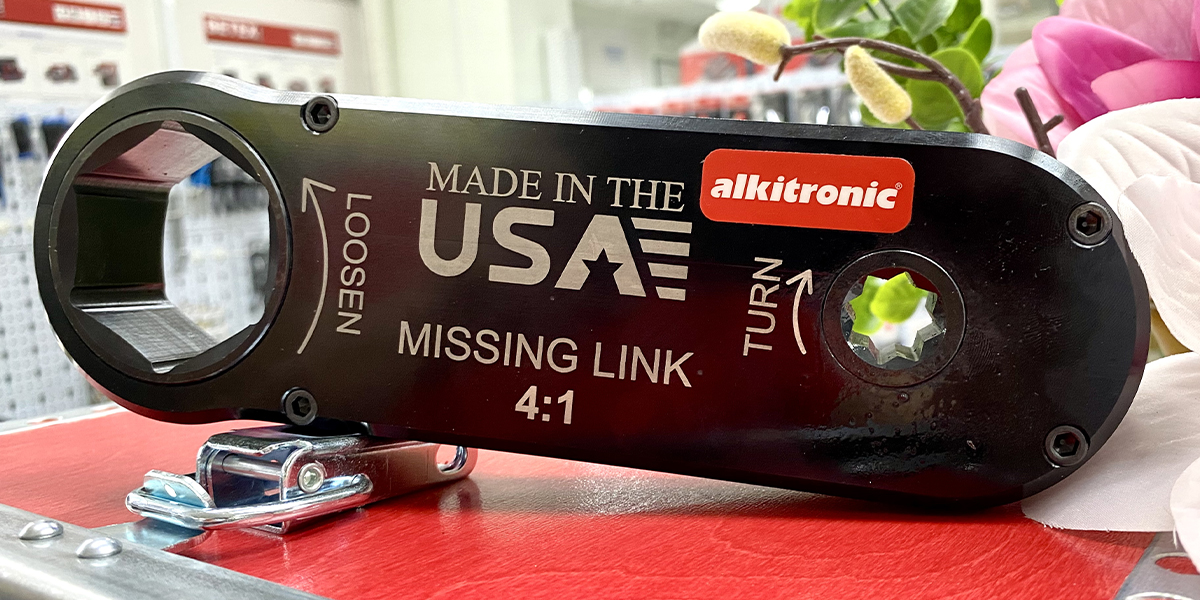

Missing Link Bộ nhân lực cơ khí đầu vuông 1/2" tỉ số truyền 4:1 Alkitronic

Nếu dải lực chưa đáp ứng được nhu cầu sử dụng, hãy tham khảm model Missing Link đầu vuông 3/4 inch. Lực ngõ vào 815 Nm, ngõ ra 3260 Nm. Thiết kế giống nhau, chỉ khác dải lực và đầu vuông. Dùng cho nhu cầu vặn lực lớn hơn.

Bảng thông số Missing Link 4:1, đầu vào 1/2"

Momen tối đa 340 Nm vào / 1.380 Nm ra. Khung máy C 151 mm, D 70 mm, F 32 mm. Kích thước A là bề dày đầu ngậm, B là bề dày thân tại vị trí lục giác, E là chiều dài tính từ tâm đầu vào tới tâm đầu ra — số đo theo catalogue Missing Link của alkitronic.

Cỡ lục giác	A	B	E	Mã hàng
SW 22	13,5 mm	15,1 mm	222 mm	73106
SW 24	12 mm	13,5 mm	222 mm	73107
SW 27	11,1 mm	12,7 mm	222 mm	73108
SW 30	12 mm	13,5 mm	226 mm	73109
SW 32	11,1 mm	12,7 mm	226 mm	73111
SW 36	11,1 mm	12,7 mm	228 mm	73112
SW 41	11,1 mm	12,7 mm	231 mm	73105
SW 46	11,1 mm	12,7 mm	234 mm	73101
SW 50	11,1 mm	12,7 mm	236 mm	73102
SW 55	11,1 mm	12,7 mm	239 mm	73103
SW 60	11,1 mm	12,7 mm	242 mm	73104
Đầu ra vuông 3/4"	—	—	—	73115

Thuyết minh kỹ thuật

Momen đầu vào max: 340Nm.
Momen đầu ra max: 1360Nm.
Sử dụng trong các khu vực bị hạn chế về không gian.
Cơ cấu truyền lực nguyên lý đòn bẩy.
Không sử dụng bánh răng.
Đảo chiều xoay bằng cách lật đảo chiều.
Momen tháo ra cần lớn hơn momen xiết vào 20%.
Độ dài đầu Missing Link: 32mm.
Khoảng cách trọng tâm 2 trục ngõ vào ra: 151mm.
Đường kính ngoài đầu đặt lực: 70mm.

Tags / Từ khóa: Bộ nhân lực Missing Link

Bảng giá & Đặt hàng

Kéo thả để sắp xếp

	Mã SKU	Giá (VND)	Momen IN	Momen OUT	Size đai ốc	Tỉ số truyền	Đầu vuông
⋮⋮	73106	66.349.000,0 đ	340 Nm	1.380 Nm	SW 22	4:1	1/2"
⋮⋮	73107	66.349.000,0 đ	340 Nm	1.380 Nm	SW 24	4:1	1/2"
⋮⋮	73108	69.082.000,0 đ	340 Nm	1.380 Nm	SW 27	4:1	1/2"
⋮⋮	73109	69.082.000,0 đ	340 Nm	1.380 Nm	SW 30	4:1	1/2"
⋮⋮	73111	69.082.000,0 đ	340 Nm	1.380 Nm	SW 32	4:1	1/2"
⋮⋮	73112	74.637.000,0 đ	340 Nm	1.380 Nm	SW 36	4:1	1/2"
⋮⋮	73105	74.637.000,0 đ	340 Nm	1.380 Nm	SW 41	4:1	1/2"
⋮⋮	73101	76.205.000,0 đ	340 Nm	1.380 Nm	SW 46	4:1	1/2"
⋮⋮	73102	79.744.000,0 đ	340 Nm	1.380 Nm	SW 50	4:1	1/2"
⋮⋮	73103	83.059.000,0 đ	340 Nm	1.380 Nm	SW 55	4:1	1/2"
⋮⋮	73104	86.330.000,0 đ	340 Nm	1.380 Nm	SW 60	4:1	1/2"
⋮⋮	SW118	0,0 đ	-	-	-	4:1	-
⋮⋮	73115	69.126.000,0 đ	340 Nm	1.380 Nm	Đầu ra vuông 3/4"	4:1	1/2"
