Bộ nhân lực cơ khí Alkitronic XCE Link 4:1, đầu vuông 3/4", momen tới 4.600 Nm

Đã bán: 1

Bộ nhân lực XCE thiết kế tiêu chuẩn tỉ số truyền theo tỷ lệ 3: 1 hoặc 4: 1. Với 4 size đầu vuông kết nối với Socket khác nhau, với mỗi Size đầu vuông sẽ có các size bullon tiêu chuẩn tương ứng thiết kế sẵn

SKU: XCE-4-1-34

Có 15 biến thể

142.355.000,0 đ - 188.989.000,0 đ

Trạng thái kho: Tuỳ theo mã hàng

Giá tham khảo, gồm VAT

Mô tả

Bộ nhân lực Alkitronic XCE Link là giải pháp tối ưu nhất để đạt được Momen cực đại khi các bộ nhân lực dẫn động bằng điện, pin, khí nén tiêu chuẩn quá cao hoặc cồng kềnh để phù hợp với ứng dụng. Đối với bộ chuyển đổi hệ số nhân lực này sẽ cho chuyển động quay trong liên tục, đồng thời sẽ là giải pháp hữu hiệu nhất cho các vị trí thao tác bị hàn chế.

Thiết kế tiêu chuẩn tỉ số truyền theo tỷ lệ 3: 1 hoặc 4: 1. Với 4 size đầu vuông kết nối với Socket khác nhau, với mỗi Size đầu vuông sẽ có các size bullon tiêu chuẩn tương ứng thiết kế sẵn. Như vậy trong trường hợp nhu cầu cảu các bạn với các Size bullon nằm ngoài tiêu chuẩn có thể là hệ Mét hoặc hệ Inch thì các bạn vui lòn cho thông tin cụ thể để đặt nhà sản xuất.

Ứng dụng của bộ nhân lực XCE

Hệ số nhân mô-men xoắn bằng tay liên kết Bộ nhân lực Alkitronic XCE Link – để siết chặt và nới lỏng( tháo ra) chính xác, nhẹ nhàng không nguy hiểm, không qua tốn sức người, không phụ thuộc vào năng lượng của các kết nối bu lông hạng nặng.

Cho phép thao tác tại các không gian làm việc bị hạn chế, hoặc cần một giá trị Momen xoắn lớn để tháo các Bu lông mà không cần đến bộ nhân lực dẫn động bằng điện, khí nén lớn. Điều này giúp làm giảm khối lượng của bộ nhân lực, tăng không gian thao tác.

Mô-men xoắn đầu vào của bộ nhân lực dẫn động bằng điện, khí nén, Pin từ: 1150 Nm – 2440 Nm.
Mô-men xoắn đầu ra tương ứng cho các tỉ số truyền khác nhau từ: 3450 Nm – 9760 Nm.

Ưu điểm bộ nhân lực XCE Link

Thiết kế lớp vỏ bên ngoài bằng hợp kim nhôm nên rất nhẹ, bền, anh toàn, thân thiện với môi trường, không bị rỉ sét.
Chuyển động quay tròn liên tục để kết hợp với bất kỳ bộ nhân điện hoặc khí nén alkitronic nào.
Thiết kế sẵn trong khối đặc biệt.
Thiết kế liên kết ti số truyền bên trong không hộp số( không liên kết bánh răng) mang lại tuổi thọ lâu dài.
Chính xác – hoạt động bằng đòn bẩy, không sử dụng bánh răng.
Với sự liên kết không bánh cóc nên thiết bị sẽ được liên kết với bộ dẫn động chuyển động tròn liên tục, khi nhu cầu sử dụng với Cần Siết lực thì sẽ có một thiết kế khác chuyên dụng Missing Link. Thiết bị này sẽ được mô tả chi tiết trong bài viết khác.
Không thiết kế chốt quá tải để ngắt – tạo ra một môi trường làm việc an toàn hơn.
Cánh tay phản lực tùy chọn. Cho phép người vận hành thao tác trên cùng một mặt phẳng.
Lực đầu vào cùng hướng với phản lực để tạo sự thuận tiện tối đa cho người vận hành.

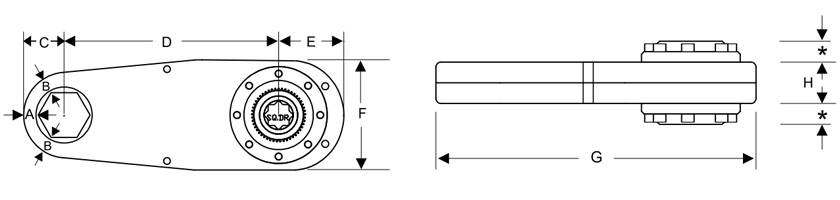

Bản vẽ bộ nhân lực cơ khí XCE Link Alkitronic Germany
BẢNG THÔNG SỐ KỸ THUẬT VÀ SIZE BULLON THEO TỪNG MODEL

Loại đầu vuông 3/4". Tỉ số truyền 4:1.

Models XCE Link - 3/4“, tỉ số truyền 4 :1 - max. 1150 Nm input / 4600 Nm output
SW	24	27	32	36	41	46	50	55	60	65	70	75	80
A mm	10	11	11	12	12	13	13	14	14	15	15	16	16
B mm	11	11	12	12	13	13	14	14	15	15	16	16	17
C mm	25	27	30	33	36	40	42	46	49	53	56	59	63
G mm	281	283	286	289	292	296	298	302	305	309	312	315	319
D 196 mm, E 60 mm, F 102 mm, H 38 mm

Bảng thông số XCE Link 4:1, đầu vuông 3/4"

Momen tối đa 1.150 Nm vào / 4.600 Nm ra. Khung máy D 196 mm, E 60 mm, F 102 mm, H 38 mm. A là bề dày đầu ngậm, B là bề dày thân, C là bề rộng đầu ngậm, G là chiều dài tính từ tâm đầu vào tới tâm đầu ra — số đo theo catalogue Missing Link / XCE Link của alkitronic. Cỡ nào catalogue không in thì để trống, không suy diễn.

Cỡ lục giác	A	B	C	G	Mã hàng
SW 22	—	—	—	—	73135
SW 24	10 mm	11 mm	25 mm	281 mm	73136
SW 27	11 mm	11 mm	27 mm	283 mm	73137
SW 30	—	—	—	—	73138
SW 32	11 mm	12 mm	30 mm	286 mm	73139
SW 36	12 mm	12 mm	33 mm	289 mm	73140
SW 41	12 mm	13 mm	36 mm	292 mm	73141
SW 46	13 mm	13 mm	40 mm	296 mm	73142
SW 50	13 mm	14 mm	42 mm	298 mm	73143
SW 55	14 mm	14 mm	46 mm	302 mm	73144
SW 60	14 mm	15 mm	49 mm	305 mm	73145
SW 65	15 mm	15 mm	53 mm	309 mm	73146
SW 70	15 mm	16 mm	56 mm	312 mm	73147
SW 75	16 mm	16 mm	59 mm	315 mm	73148
SW 80	16 mm	17 mm	63 mm	319 mm	73149

Thuyết minh kỹ thuật

Kết hợp với bộ nhân lực chạy Pin, khí nén, điện.
Thiết kế vỏ bằng hợp kim nhôm
Sử dụng trong các khu vực bị hạn chế về không gian.
Momen đầu vào max: 810Nm.
Momen đầu ra max: 3260Nm.

Tags / Từ khóa: Bộ nhân lực XCE

Bảng giá & Đặt hàng

Kéo thả để sắp xếp

	Mã SKU	Giá (VND)	Momen IN	Momen OUT	Size đai ốc	Tỉ số truyền	Đầu vuông
⋮⋮	73138	150.925.000,0 đ	1.150 Nm	4.600 Nm	SW 30	4:1	3/4"
⋮⋮	73135	142.355.000,0 đ	1.150 Nm	4.600 Nm	SW 22	4:1	3/4"
⋮⋮	73136	145.933.000,0 đ	1.150 Nm	4.600 Nm	SW 24	4:1	3/4"
⋮⋮	73137	145.933.000,0 đ	1.150 Nm	4.600 Nm	SW 27	4:1	3/4"
⋮⋮	73139	153.046.000,0 đ	1.150 Nm	4.600 Nm	SW 32	4:1	3/4"
⋮⋮	73140	153.046.000,0 đ	1.150 Nm	4.600 Nm	SW 36	4:1	3/4"
⋮⋮	73141	156.624.000,0 đ	1.150 Nm	4.600 Nm	SW 41	4:1	3/4"
⋮⋮	73142	160.950.000,0 đ	1.150 Nm	4.600 Nm	SW 46	4:1	3/4"
⋮⋮	73143	164.278.000,0 đ	1.150 Nm	4.600 Nm	SW 50	4:1	3/4"
⋮⋮	73144	167.066.000,0 đ	1.150 Nm	4.600 Nm	SW 55	4:1	3/4"
⋮⋮	73145	170.602.000,0 đ	1.150 Nm	4.600 Nm	SW 60	4:1	3/4"
⋮⋮	73146	174.429.000,0 đ	1.150 Nm	4.600 Nm	SW 65	4:1	3/4"
⋮⋮	73147	179.878.000,0 đ	1.150 Nm	4.600 Nm	SW 70	4:1	3/4"
⋮⋮	73148	184.080.000,0 đ	1.150 Nm	4.600 Nm	SW 75	4:1	3/4"
⋮⋮	73149	188.989.000,0 đ	1.150 Nm	4.600 Nm	SW 80	4:1	3/4"
