Bộ panme cơ đo lỗ Vogel Germany 472030 gồm 6 chi tiết chuyên dùng để đo đường kính trong từ 8 mm đến 150 mm. Các đầu đo có cơ cấu tự định tâm, mặt đo hình cầu, tôi cứng, chịu mài mòn tốt. Lực đo ổn định nhờ lò xo bên trong, thao tác nhanh với chốt khóa cố định.
| Số thứ tự | Dải đo | Chiều dài chuôi |
Đường kính đầu |
|
|---|---|---|---|---|
| đầu đo | mm | mm | A (mm) | B (mm) |
| 1 | 8 – 12.7 | 102 | 4.0 | 3.0 |
| 2 | 12.7 – 19 | 120 | 5.0 | 4.0 |
| 3 | 19 – 32 | 120 | 5.0 | 4.0 |
| 4 | 32 – 54 | 127 | 7.5 | 6.0 |
| 5 | 54 – 90 | 127 | 7.5 | 5.0 |
| 6 | 90 – 150 | 127 | 7.5 | 6.0 |
Thân bằng thép, xử lý bề mặt si mờ chống lóa, bền và dễ quan sát khi làm việc. Bộ gồm nhiều cỡ khác nhau, phù hợp đo trong lỗ khoan sâu hoặc những vị trí khó tiếp cận. Chuôi đo dài 102 – 127 mm, đầu đo có kích thước thay đổi theo từng model.

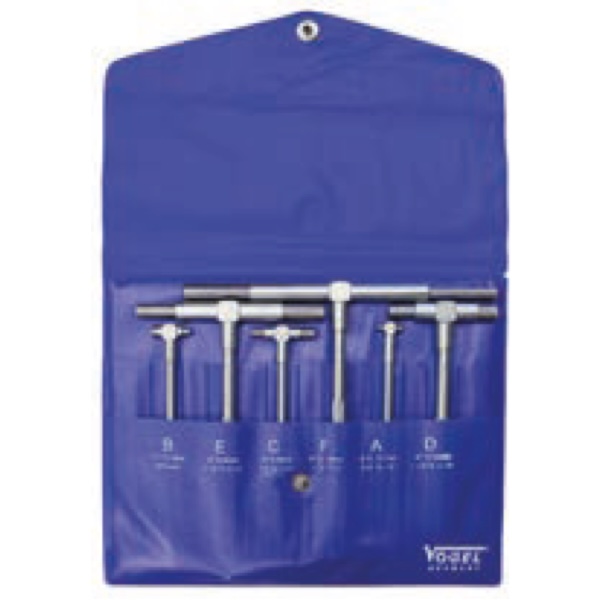

Bộ panme cơ đo lỗ Vogel Germany 472030
- Số chi tiết: 6 cái.
- Thang đo: 8 – 150 mm.
- Đường kính đầu đo A: 4 – 7.5 mm.
- Đường kính đầu đo B: 3 – 6 mm.
- Chiều dài chuôi đo: 102 – 127 mm.
- Thân bằng thép, bề mặt si mờ.
- Mặt đo hình cầu, tôi cứng.
- Lực đo lò xo, ổn định.
- Có cơ cấu khóa giữ số đo.
- Xuất xứ: Vogel Germany.
Bộ panme cơ đo lỗ Vogel Germany 472030 dùng cho thợ tiện, thợ phay, kỹ sư cơ khí chính xác. Công cụ hỗ trợ đo lỗ khoan, rãnh hoặc vị trí khó tiếp cận mà panme ngoài không đo được. Đây là giải pháp phổ biến trong gia công khuôn, chế tạo máy và kiểm tra chất lượng.
