Phụ kiện kết nối sập đẩy BESSEY TWA-STC, chốt phi 16/28 mm, lỗ bắt vít M5/M6

Phụ kiện kết nối sập đẩy BESSEY TWA-STC giúp gắn sập đẩy dòng STC có bản lề cơ sở ngang lên bàn hàn hoặc bộ mở rộng TWX. Thiết bị này có hai phiên bản với kích thước chốt khác nhau để phù hợp với nhiều yêu cầu lắp đặt. Phiên bản TW16A-STC dùng chốt Ø16mm và lỗ vít M5, trong khi TW28A-STC dùng chốt Ø28mm và lỗ vít M6. Cả hai đều tương thích với các dòng sập đẩy STC-VH, STC-HH và STC-IHH.

Thân chính làm từ nhôm anodised, các chi tiết kết nối bằng thép mạ kẽm hoặc phosphat hóa. Cấu tạo này đảm bảo khả năng chịu lực tốt trong môi trường xưởng gia công. Trọng lượng nhẹ giúp dễ dàng di chuyển và lắp đặt lại khi cần thay đổi vị trí kẹp.

Cấu tạo và vật liệu phụ kiện kết nối sập đẩy BESSEY TWA-STC

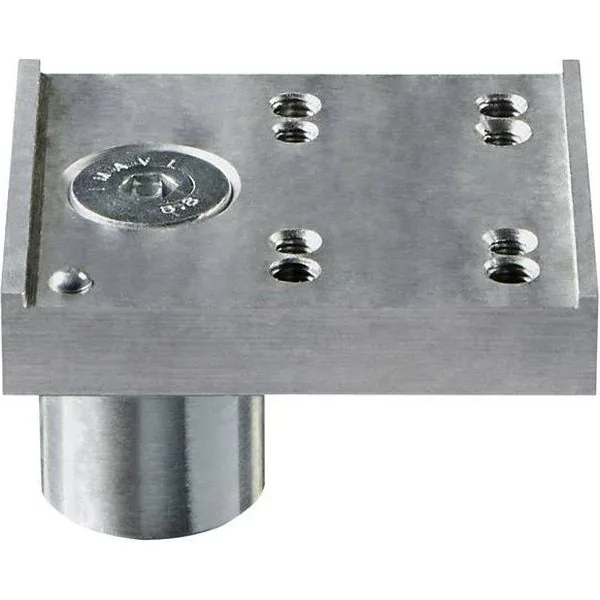

Thân nhôm anodised và chi tiết thép

Thân chính được gia công từ nhôm anodised, mang lại độ cứng vững và khả năng chống ăn mòn. Các chi tiết kết nối làm từ thép được xử lý bề mặt bằng mạ kẽm hoặc phosphat hóa. Lớp phủ này bảo vệ kim loại khỏi gỉ sét trong điều kiện làm việc có độ ẩm cao. Kết cấu tổng thể đảm bảo độ bền lâu dài khi sử dụng thường xuyên.

• Thân nhôm anodised chống ăn mòn
• Chi tiết thép mạ kẽm hoặc phosphat hóa
• Chốt Ø16mm hoặc Ø28mm tùy phiên bản
• Lỗ vít M5 (TW16A-STC) hoặc M6 (TW28A-STC)
• Trọng lượng 0,19kg (TW16A) và 0,28kg (TW28A)

Thiết kế cho phép lắp trực tiếp lên bàn hàn bằng chốt hoặc vít vào bộ mở rộng TWX. Người dùng có thể chọn phương án phù hợp với cấu hình bàn làm việc hiện có. Dữ liệu CAD 3D có sẵn trên trang tải xuống của BESSEY, hỗ trợ việc lập kế hoạch lắp đặt chính xác.

Hai phiên bản chốt và lỗ vít

Phiên bản TW16A-STC sử dụng chốt Ø16mm và lỗ vít M5, phù hợp với các ứng dụng cần kích thước gọn nhẹ. Phiên bản TW28A-STC dùng chốt Ø28mm và lỗ vít M6, cung cấp diện tích tiếp xúc lớn hơn cho các tác vụ yêu cầu độ ổn định cao. Cả hai đều tương thích với dòng sập đẩy STC-VH, STC-HH và STC-IHH.

• TW16A-STC: chốt Ø16mm, lỗ vít M5, 0,19kg
• TW28A-STC: chốt Ø28mm, lỗ vít M6, 0,28kg
• Tương thích STC-VH, STC-HH, STC-IHH
• Lắp trực tiếp lên bàn hàn hoặc vít vào TWX

Việc chọn phiên bản phù hợp phụ thuộc vào kích thước lỗ trên bàn hàn và yêu cầu về lực kẹp. Người dùng nên kiểm tra kích thước lỗ hiện có trước khi đặt hàng. Cả hai phiên bản đều dễ dàng lắp đặt và tháo rời khi cần thay đổi vị trí.

Ứng dụng và phạm vi sử dụng

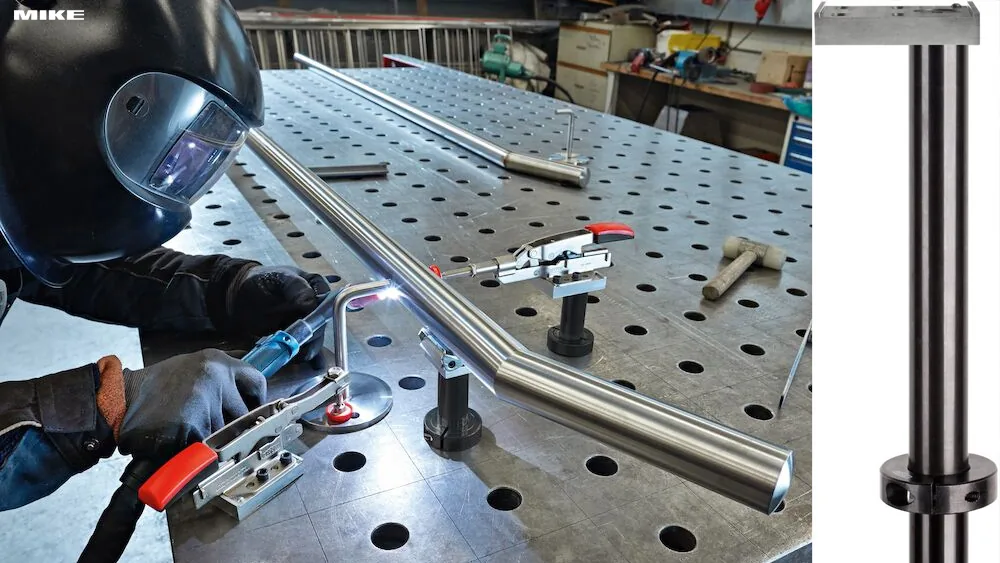

Phụ kiện TWA-STC thường được dùng trong các xưởng hàn, lắp ráp kim loại và gia công cơ khí. Thiết bị cho phép cố định sập đẩy ở vị trí cần thiết trên bàn làm việc. Người dùng có thể lắp nhiều phụ kiện trên cùng một bàn để tạo hệ thống kẹp linh hoạt. Khả năng vít vào bộ mở rộng TWX giúp mở rộng phạm vi làm việc khi cần.

Bảo dưỡng và an toàn

Vệ sinh và kiểm tra định kỳ

Bảo dưỡng định kỳ giúp đảm bảo phụ kiện giữ vững vị trí kẹp và không bị trượt. Làm sạch thanh ray bằng dung môi để loại bỏ bụi bẩn và dầu mỡ tích tụ. Kiểm tra các chi tiết kết nối trước mỗi lần sử dụng để phát hiện dấu hiệu hư hỏng hoặc mòn. Nếu phát hiện vết nứt hoặc biến dạng, ngừng sử dụng ngay và thay thế bằng phụ tùng chính hãng.

• Làm sạch thanh ray bằng dung môi
• Kiểm tra chi tiết kết nối trước mỗi lần dùng
• Không sử dụng nếu phát hiện hư hỏng
• Chỉ dùng phụ tùng chính hãng BESSEY

Giữ tay cầm luôn sạch, không dính dầu mỡ để tránh trượt tay khi vận hành. Đeo kính bảo hộ, găng tay và giày an toàn khi làm việc. Không sử dụng công cụ kẹp để nâng, kéo hoặc vận chuyển vật liệu. Chỉ kẹp bằng tay mà không cần dụng cụ phụ trợ.

Hướng dẫn an toàn khi vận hành

Chỉ sử dụng thiết bị trong tình trạng nguyên bản, không tự ý cải tạo hoặc sửa đổi. Không dùng để cố định hàng hóa trong quá trình vận chuyển. Không kẹp quá chặt bằng dụng cụ phụ trợ vì có thể gây hư hỏng vật liệu hoặc thiết bị. Để xa tầm tay trẻ em, không để nuốt hoặc cho các chi tiết nhỏ vào miệng.

• Chỉ dùng theo đúng mục đích thiết kế
• Không nâng, kéo hoặc vận chuyển bằng công cụ kẹp
• Chỉ kẹp bằng tay, không dùng dụng cụ phụ trợ
• Không dùng để lắp đặt cố định lâu dài
• Kiểm tra chốt chặn cuối khi sử dụng kẹp

Tuân thủ hướng dẫn bảo dưỡng cho từng sản phẩm trên trang web BESSEY. Sử dụng sai cách có thể gây thương tích cá nhân hoặc hư hỏng vật liệu. Luôn kiểm tra các bộ phận chuyển động hoạt động trơn tru trước khi bắt đầu công việc.
