Cờ lê lực điện tử ELORA 2420, có momen xoắn từ 20-340Nm

Cờ lê lực điện tử ELORA 2420, momen xoắn từ 20-340 Nm. Hiển thị nhiều chế độ đơn vị khác nhau Nm, ft-lb hoặc in-lb. Đầu vuông của cần lực xoay 180 độ quanh trục được. Dễ điều hướng xem kết quả trên màn hình LCD.

Tay cân lực điện tử ELORA 2420 là một công cụ hiện đại, được thiết kế để đo và điều chỉnh mô-men xoắn với độ chính xác cao, trong dải từ 20 đến 340 Nm. Thiết bị này lý tưởng cho các công việc yêu cầu kiểm soát mô-men xoắn chặt chẽ.

Một trong những điểm nổi bật của cờ lê lực ELORA 2420 là màn hình LCD số 4 chữ số, giúp người dùng dễ dàng đọc và theo dõi mô-men xoắn một cách chính xác. Thiết bị có khả năng đo và hiển thị mô-men xoắn theo ba đơn vị: Nm, ft-lb, và in-lb, giúp đáp ứng nhu cầu đa dạng của người sử dụng.

Màn hình tinh thể lỏng có cỡ chữ lớn, 4 số. Có loa phát âm hiệu trong quá trình đo. Tín hiệu đèn LED 3 màu. Có 2 chế độ đo là tìm hay rà lực từ từ và chế độ lực đặt lớn nhất. Kết nối máy vi tính qua cổng RS232. 9600BPS, 8,1,n.

[youtube id=”oklk4GrF7xA” quality=”hd1080″]

Khi đạt đến mô-men xoắn mục tiêu, cờ lê sẽ phát ra tín hiệu âm thanh và tín hiệu quang với ba đèn LED sáng, giúp người dùng nhận biết dễ dàng. Thiết bị cũng cung cấp hai chế độ đo khác nhau: Track Mode và Peak Hold, mang lại sự linh hoạt trong quá trình sử dụng.

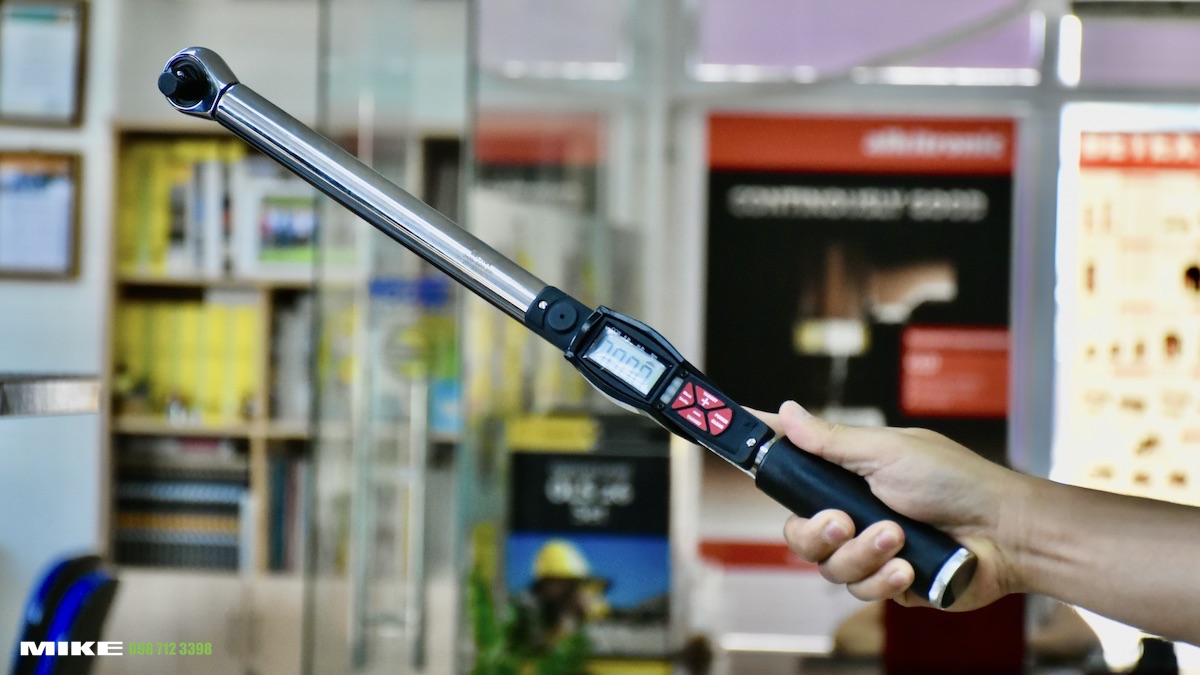

Cờ lê lực điện tử ELORA 2420

Cờ lê lực điện tử ELORA 2420 hoạt động bằng bốn pin AA, dễ dàng thay thế, đảm bảo sự tiện lợi và linh hoạt trong sử dụng. Giao diện máy tính RS232C cho phép truyền thông hai chiều với máy tính và máy in, hỗ trợ việc lưu trữ và phân tích dữ liệu.

• Đầu cần lực có cơ cấu 72 răng,
• Góc xoay hiệu dụng chỉ 5 độ
• Đầu vuông đáp ứng tiêu chuẩn: DIN 3120 A 12,5, ISO 1174
• Khóa tuýp bằng bi.
• Tay cầm bọc nhựa mềm, dễ cầm nắm, tăng ma sát.
• Đáp ứng tiêu chuẩn: EN ISO 6789:2017 Part 1, Typ I Class B
• Độ chính xác trị đọc: ±2%
• Cờ lê lực được cung cấp kèm theo chứng chỉ hiệu chuẩn của nhà sản xuất. Tài liệu hướng dẫn sử dụng chi tiết.

Với cơ cấu bánh răng răng mịn và góc quay nhỏ nhất là 5 độ, cờ lê lực này dễ dàng điều chỉnh trong các không gian hẹp. Đầu vuông của cờ lê tuân theo tiêu chuẩn DIN 3120 A 12,5 và ISO 1174, với cơ cấu khóa bi, đảm bảo sự chắc chắn và an toàn khi sử dụng. Thân cờ lê được làm bằng thép mờ chắc chắn, kết hợp với tay cầm bằng nhựa, tăng độ bền và mang lại cảm giác thoải mái khi sử dụng.

Thông số kỹ thuật của cờ lê lực ELORA 2420 gồm hai biến thể

Độ lệch hiển thị của cờ lê lực ELORA 2420 chỉ ±2%, đảm bảo độ chính xác cao. Thiết bị này tuân thủ tiêu chuẩn DIN EN ISO 6789:2017 Phần 1, Loại II, Lớp B, và có chứng nhận độ chính xác, giúp người dùng hoàn toàn yên tâm về chất lượng và hiệu suất.

• Mã sản phẩm 2420-EDS200 với dải đo từ 20-200 Nm, dải đo in.lb từ 180-1800, dải đo ft.lb từ 15-150, chiều dài 458 mm và trọng lượng 1260 g.
• Mã sản phẩm 2420-EDS340 với dải đo từ 34-340 Nm, dải đo in.lb từ 300-3000, dải đo ft.lb từ 25-250, chiều dài 559 mm và trọng lượng 1550 g.

[vinatools_gallery ids=8643]

• Nguồn điện: 4 pin AA
• Độ chính xác hiển thị: ±2%
• Màn hình LCD số: 4 chữ số, dễ đọc
• Tín hiệu: Âm thanh và quang (3 đèn LED)
• Chế độ đo: Track Mode và Peak Hold
• Giao diện máy tính: RS232C
• Cơ cấu bánh răng: Răng mịn, góc quay nhỏ nhất 5°
• Đầu vuông: Theo chuẩn DIN 3120 A 12,5 và ISO 1174, với cơ cấu khóa bi
• Thân cờ lê: Thép mờ, tay cầm bằng nhựa
• Tuân thủ tiêu chuẩn: DIN EN ISO 6789:2017 Phần 1, Loại II, Lớp B
• Phụ kiện kèm theo: 4 pin sạc, cáp kết nối cổng RS232, nguồn điện (mã sản phẩm 2420-RS)

Cờ lê lực điện tử ELORA 2420 phù hợp cho nhiều ngành công nghiệp, bao gồm sản xuất, lắp ráp, bảo trì và sửa chữa. Với thiết kế hiện đại, các tính năng tiên tiến và độ bền cao, đây là một công cụ không thể thiếu cho các kỹ thuật viên và chuyên gia.

Chế độ Track Mode và Peak Hold được hiểu như thế nào?

Cờ lê lực điện tử ELORA 2420 được trang bị hai chế độ đo chính: Track Mode và Peak Hold, mỗi chế độ có ứng dụng và chức năng riêng, đáp ứng nhu cầu đa dạng trong quá trình sử dụng.

Track Mode – Chế độ theo dõi

Chế độ Track Mode được thiết kế để theo dõi liên tục và hiển thị mô-men xoắn hiện tại trong suốt quá trình vặn hoặc siết. Khi sử dụng chế độ này, màn hình hiển thị sẽ cập nhật liên tục giá trị mô-men xoắn theo thời gian thực. Điều này rất hữu ích trong các ứng dụng mà người dùng cần theo dõi và điều chỉnh mô-men xoắn một cách chính xác để đảm bảo không vượt quá giới hạn yêu cầu. Track Mode phù hợp cho các công việc lắp ráp và bảo trì thường xuyên, nơi cần kiểm soát chặt chẽ mô-men xoắn đang được áp dụng.

Peak Hold – Chế độ giữ đỉnh

Chế độ Peak Hold được thiết kế để ghi nhận và giữ lại giá trị mô-men xoắn cao nhất đạt được trong quá trình siết hoặc vặn. Khi sử dụng chế độ này, cờ lê sẽ ghi nhớ và hiển thị giá trị mô-men xoắn lớn nhất mà nó đạt được cho đến khi người dùng reset hoặc thay đổi chế độ.

Điều này rất hữu ích trong các ứng dụng mà người dùng cần biết mô-men xoắn tối đa đã được áp dụng trong một chu kỳ công việc. Peak Hold phù hợp cho việc kiểm tra và xác nhận chất lượng, nơi cần đảm bảo rằng mô-men xoắn đã đạt đến mức yêu cầu tối đa trong một khoảng thời gian cụ thể.

Tóm tắt

• Track Mode: Theo dõi và hiển thị liên tục giá trị mô-men xoắn theo thời gian thực. Phù hợp cho lắp ráp và bảo trì yêu cầu kiểm soát liên tục.
• Peak Hold: Ghi nhận và hiển thị giá trị mô-men xoắn cao nhất đạt được. Phù hợp cho kiểm tra và xác nhận chất lượng, yêu cầu ghi nhận mô-men xoắn tối đa.

Hai chế độ này cung cấp sự linh hoạt và chính xác trong quá trình sử dụng, giúp người dùng thực hiện công việc với độ tin cậy cao và đảm bảo chất lượng.
