Kẹp phôi bàn máy công cụ kiểu ngàm sau GRS, lực giữ 7500N

Loại kẹp phôi trên bàn máy công cụ này là một kẹp phôi gắp bằng máy ngàm có tên gọi là GRS. Đây là một kẹp phôi đặc biệt được thiết kế để sử dụng trong các công việc khoan và gia công nhẹ trên bàn máy công cụ. Kẹp phôi GRS có lực kẹp lên đến 7.500 N, cho phép kẹp chặt và ổn định các phôi gia công. Nó cũng có thể điều chỉnh xoay và điều chỉnh theo chiều dọc một cách vô hạn, giúp tạo ra các vị trí kẹp linh hoạt và thuận tiện.

Một đặc điểm đáng chú ý của kẹp phôi này là trục chính được đặt bên ngoài để cho phép tiếp cận không bị cản trở vào khu vực làm việc và kẹp trong không gian hạn chế. Điều này rất hữu ích khi bạn cần kẹp các chi tiết trong các vị trí hẹp và khó tiếp cận. Kẹp phôi GRS cung cấp khả năng kẹp chặt và ổn định trong quá trình khoan và gia công nhẹ trên bàn gia công kiểu T-slot.

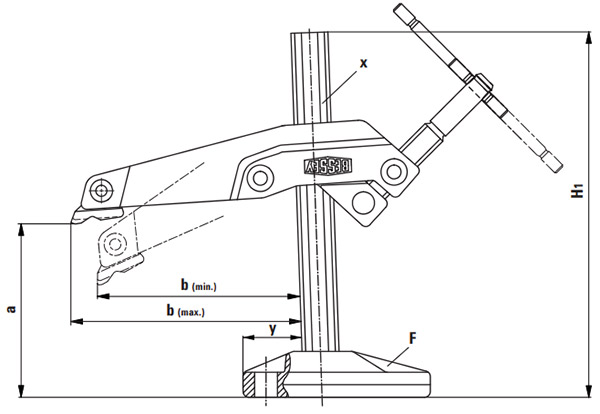

Kẹp phôi bàn máy công cụ kiểu ngàm sau GRS

Với thiết kế chắc chắn và khả năng điều chỉnh linh hoạt, nó là một công cụ hữu ích cho các ứng dụng gia công trên bàn máy công cụ.

• Độ mở ngàm: 200mm
• Độ sâu ngàm (b): 123-140mm
• Thiết diện thanh ray (x): 28x11mm
• Lực kẹp: 7500N
• Đường kính lỗ chân đế: Ø16.5mm
• Má kẹp có rãnh chữ V, dùng cho các phôi trụ.
• Trọng lượng: 2,81kg
• Hãng sản xuất: BESSEY
• Xuất xứ: Made in Germany.

Gợi ý cách sử dụng kẹp phôi GRS trên bàn máy có rãnh T-slot

Để sử dụng kẹp phôi trên bàn máy có rãnh T-slot, bạn có thể làm theo các bước sau:

1. Đảm bảo rằng bàn máy công cụ của bạn có các rãnh T-slot trên mặt bàn. Các rãnh này thường được thiết kế dưới dạng các khe hẹp chạy dọc theo chiều ngang hoặc dọc của bàn.
2. Đặt kẹp phôi vào vị trí mong muốn trên bàn máy công cụ. Hãy đảm bảo rằng kẹp được đặt vào rãnh T-slot và hướng của kẹp phù hợp với công việc của bạn.
3. Điều chỉnh vị trí và hướng của kẹp phôi sao cho nó nằm chính giữa các rãnh T-slot và tiếp xúc chặt với bàn máy công cụ.
4. Sử dụng tay vặn hoặc công cụ thích hợp để xoay trục chính của kẹp phôi, nếu có, để điều chỉnh độ cao hoặc góc kẹp phù hợp với công việc của bạn. Điều này giúp bạn đặt và cố định chi tiết phôi vào vị trí mong muốn.
5. Sử dụng tay vặn hoặc công cụ cố định để siết chặt kẹp phôi vào vị trí. Đảm bảo rằng kẹp được siết chặt đủ mạnh để giữ chắc chi tiết phôi trong quá trình gia công.
6. Kiểm tra kỹ lưỡng để đảm bảo rằng kẹp phôi đã được gắn chặt và chi tiết phôi không di chuyển trong quá trình làm việc.

Lưu ý rằng quá trình sử dụng kẹp phôi trên bàn máy có rãnh T-slot có thể có sự khác biệt nhất định tùy thuộc vào thiết kế cụ thể của bàn máy. Vì vậy, hãy tham khảo hướng dẫn sử dụng của nhà sản xuất hoặc tìm hiểu thêm về cách sử dụng kẹp phôi trong môi trường làm việc của bạn để đảm bảo an toàn và hiệu quả.
