Kẹp phôi bàn hàn

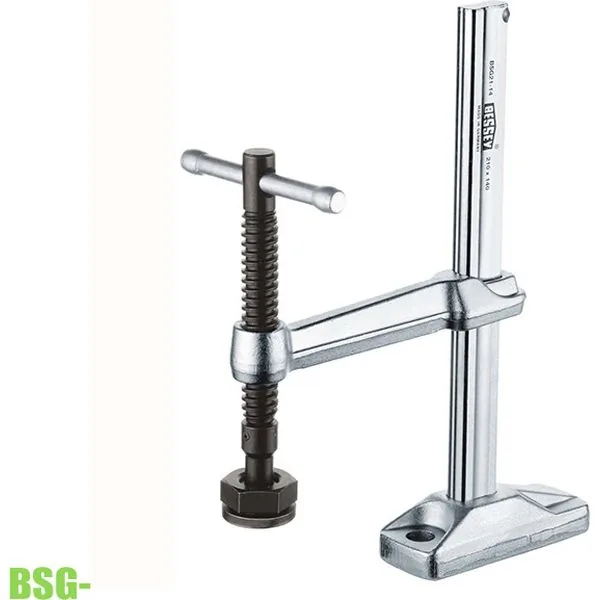

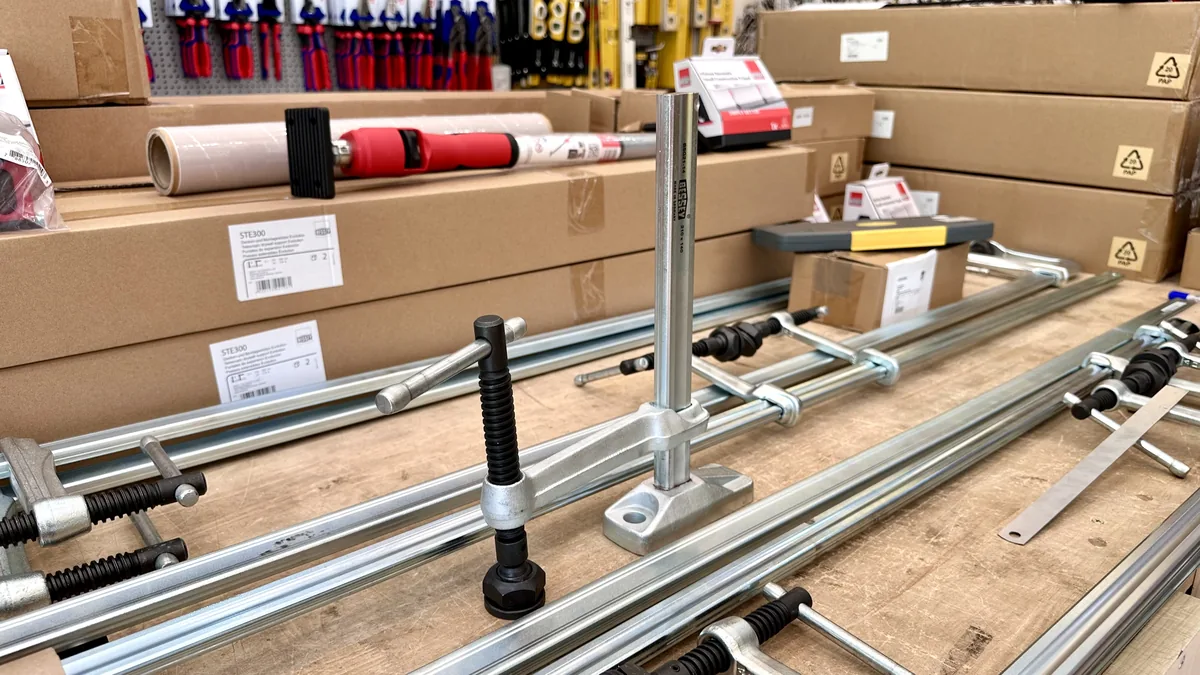

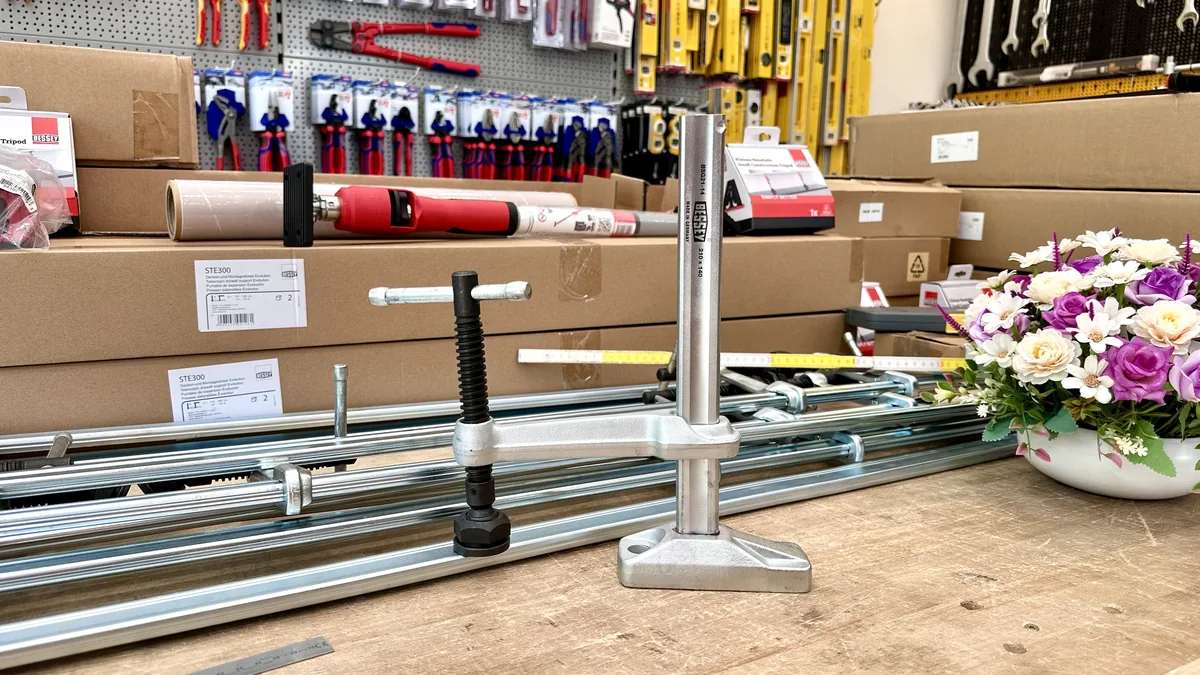

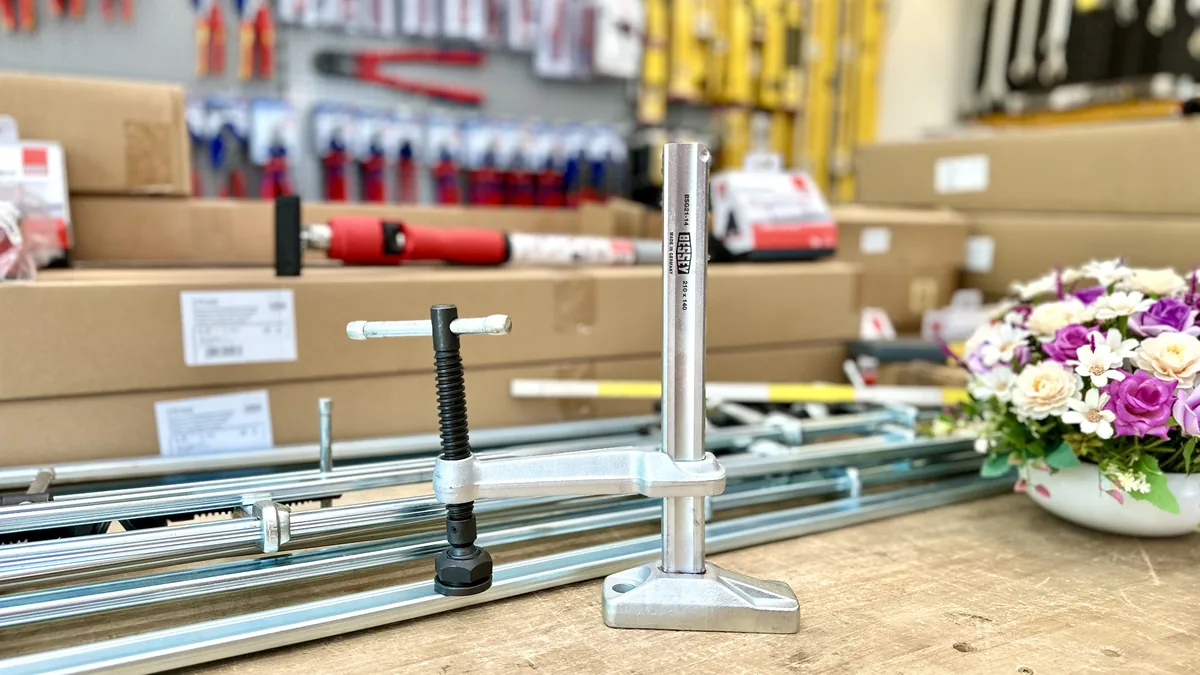

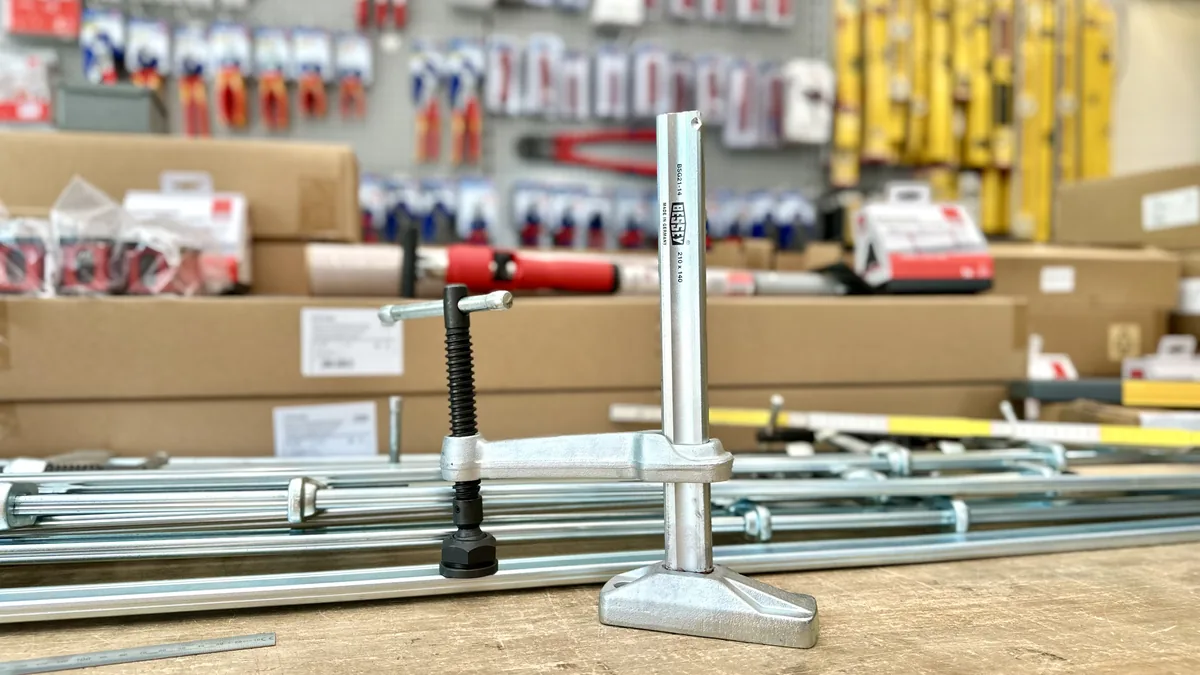

Kẹp phôi bàn máy công cụ BESSEY BSG21-14, ngàm mở 210mm, họng sâu 140mm, lực kẹp 12.000N

★ 0.0 (0 đánh giá)
Đã bán: 1
Lượt xem: 0
Nhập khẩu từ: CHLB Đức
Xuất xứ: CHLB Đức

Kẹp phôi BSG21-14 cố định chi tiết kim loại lớn trên bàn máy phay, tiện hoặc hàn với lực kẹp 12.000 N. Ngàm mở tối đa 210 mm, họng sâu 140 mm, thanh ray tiết diện 30×15 mm đảm bảo độ cứng vững cao. Đế đúc nguyên khối, tấm áp suất nghiêng 35° tăng hiệu quả kẹp chặt phôi cứng kích thước lớn.

SKU: BSG21-14
6.538.000,0 đ
Trạng thái kho: Hết hàng
Giá tham khảo, gồm VAT
Mô tả

Kẹp phôi BSG21-14 cố định chi tiết kim loại trên bàn máy công cụ với lực kẹp 12.000 N. Ngàm mở tối đa 210 mm, họng sâu 140 mm phù hợp phôi kích thước lớn. Thanh ray tiết diện 30×15 mm chịu tải cao, đế đúc nguyên khối bắt chặt vào bàn qua ốc đường kính 16,5 mm. Tấm áp suất thép nghiêng tới 35° tăng lực kẹp, chèn lõi thép thiêu kết chịu nhiệt kéo dài tuổi thọ. Trọng lượng 3,22 kg đảm bảo ổn định khi gia công phay, tiện hoặc hàn.

Thiết kế đế đặc giúp giảm rung động khi máy hoạt động. Ốc cố định lớn giữ kẹp chắc chắn trên bàn. Tấm áp suất có thể thay thế khi mòn, giảm chi phí bảo trì. Vít me hình thang thép tôi cứng, mạ phosphat chống ăn mòn. Thanh ray và khung trượt thép tôi cứng, mạ kẽm bảo vệ bề mặt.

Đặc điểm kỹ thuật kẹp phôi bàn máy BSG21-14

Cấu tạo và vật liệu

Thân đế đúc thép, mạ kẽm chống gỉ trong môi trường xưởng ẩm. Thanh ray và khung trượt thép tôi cứng tăng độ bền mòn. Vít me ren hình thang thép cán tôi, mạ phosphat giảm ma sát. Tay gạt thép mạ kẽm, tấm áp suất thép mạ phosphat chèn lõi thép thiêu kết chịu nhiệt. Tấm áp suất nghiêng tới 35° tăng diện tích tiếp xúc, phân bố lực đều lên phôi.

  • Lực kẹp tối đa 12.000 N
  • Ngàm mở 210 mm
  • Họng sâu 140 mm
  • Tiết diện thanh ray 30×15 mm
  • Đường kính ốc cố định 16,5 mm
  • Trọng lượng 3,22 kg

Vít me ren hình thang cho lực siết lớn, ít bị trượt ren khi chịu tải. Khung trượt di chuyển trơn tru trên thanh ray nhờ bề mặt tôi cứng. Tay gạt dài tạo đòn bẩy, giảm lực tác động tay người vận hành. Tấm áp suất có thể tháo rời, thay mới khi mòn hoặc hỏng.

Phạm vi ứng dụng

Kẹp phôi kim loại trên bàn máy phay, tiện, khoan hoặc bàn hàn. Cố định chi tiết lớn cần gia công chính xác. Dùng trong xưởng cơ khí, xây dựng kim loại, sửa chữa thiết bị. Phù hợp phôi thép, gang, hợp kim màu kích thước lớn. Lực kẹp 12.000 N giữ chặt phôi cứng, tránh dịch chuyển khi cắt gọt.

  • Gia công phay, tiện chi tiết kim loại

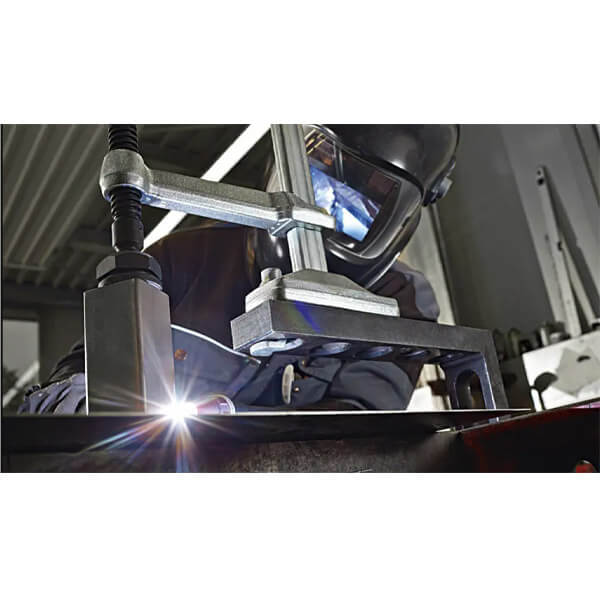

  • Hàn cố định phôi lớn
  • Khoan lỗ trên bàn máy
  • Lắp ráp cơ khí chính xác

Hướng dẫn sử dụng và bảo trì

An toàn khi vận hành

Chỉ dùng kẹp theo đúng mục đích cố định phôi trên bàn máy. Không dùng để nâng, kéo hoặc bảo đảm hàng hóa khi vận chuyển. Siết chặt bằng tay, không dùng đòn bẩy thêm. Đeo kính bảo hộ, găng tay và giày an toàn khi vận hành. Giữ tay cầm sạch dầu mỡ tránh trượt tay. Kiểm tra kẹp trước mỗi lần dùng, không dùng khi hư hỏng. Để xa tầm tay trẻ em, không nuốt hoặc cho linh kiện nhỏ vào miệng.

  • Đeo kính, găng tay, giày bảo hộ
  • Giữ tay cầm sạch dầu mỡ
  • Kiểm tra trước khi dùng
  • Không dùng kẹp để nâng hoặc kéo
  • Siết chặt bằng tay, không dùng đòn bẩy phụ

Không dùng kẹp cho lắp đặt cố định lâu dài. Kiểm tra định kỳ chốt hãm khung trượt hoạt động tốt. Chỉ dùng phụ tùng chính hãng BESSEY khi thay thế. Sản phẩm hư hỏng phải ngừng dùng ngay, sửa chữa hoặc thay mới.

Bảo dưỡng định kỳ

Vệ sinh thanh ray bằng dung môi hòa tan dầu mỡ cũ. Giữ thanh ray sạch, không để dính mỡ, dầu, keo khô, sáp hoặc chất tách khuôn silicon. Tra dầu vít me và tấm áp suất định kỳ. Nếu thanh ray bóng, dùng giấy nhám hạt 100 chà nhám hai mặt hẹp để tăng ma sát. Bảo trì đều đặn đảm bảo khung trượt không bị trượt, giữ chặt phôi an toàn.


Thuyết minh kỹ thuật

  • Lực kẹp tối đa: 12.000 N
  • Độ mở ngàm: 210 mm
  • Độ sâu họng: 140 mm
  • Tiết diện thanh ray: 30×15 mm
  • Đường kính ốc cố định: 16,5 mm
  • Trọng lượng: 3,22 kg
  • Góc nghiêng tấm áp suất: tối đa 35°
  • Vật liệu thân đế: thép đúc, mạ kẽm
  • Vật liệu thanh ray và khung trượt: thép tôi cứng, mạ kẽm
  • Vật liệu vít me: thép cán tôi cứng, ren hình thang, mạ phosphat
  • Vật liệu tay gạt: thép, mạ kẽm
  • Vật liệu tấm áp suất: thép mạ phosphat, lõi thép thiêu kết chịu nhiệt
