Kẹp phôi bàn hàn

Kẹp phôi bàn hàn BESSEY GRS20-12, khẩu độ 200mm, lực kẹp 7.500 N, má kẹp rãnh chữ V

★ 0.0 (0 đánh giá)
Đã bán: 0
Lượt xem: 0
Nhập khẩu từ: CHLB Đức

Kẹp phôi bàn máy BESSEY GRS20-12 tạo lực kẹp 7.500 N, khẩu độ mở tối đa 200mm. Trục chính đặt bên ngoài giúp tiếp cận không gian làm việc dễ dàng. Má kẹp có rãnh chữ V phù hợp với phôi trụ. Chân đế có lỗ đường kính 16,5mm để bắt vít lên bàn máy. Sản xuất tại Đức.

SKU: GRS20-12
8.344.000,0 đ
Trạng thái kho: Hết hàng
Giá tham khảo, gồm VAT
Mô tả

Kẹp phôi bàn máy BESSEY GRS20-12 mang lại lực kẹp 7.500 N cho các công việc khoan và phay nhẹ. Khẩu độ mở ngàm đạt 200mm, độ sâu ngàm từ 123 đến 140mm. Trục chính được bố trí bên ngoài thân kẹp, tạo không gian tiếp cận rộng rãi vào vùng gia công.

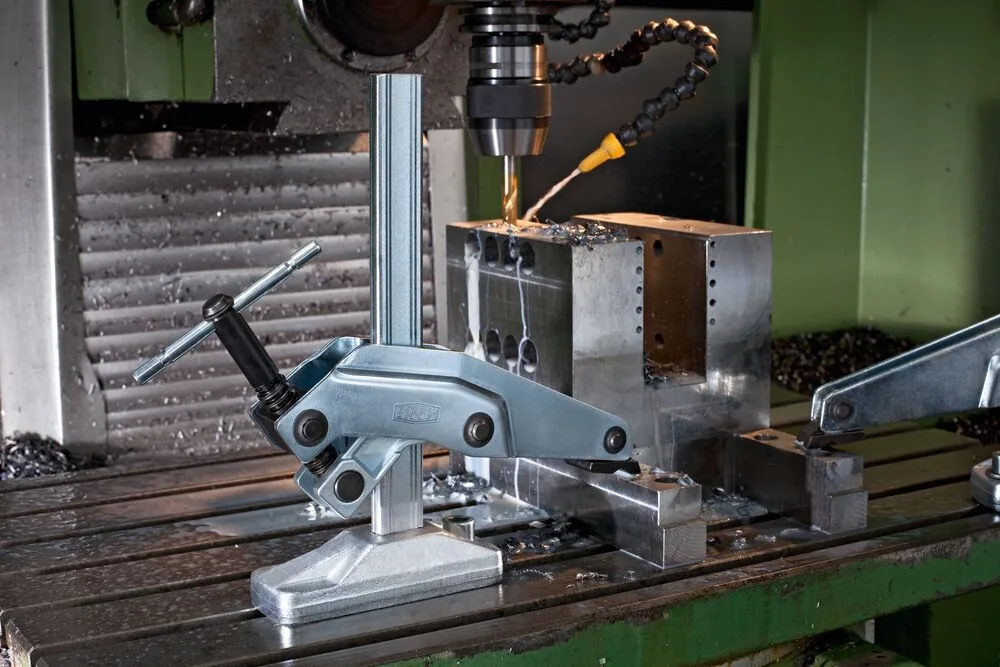

Kẹp phôi bàn hàn BESSEY GRS20 12

Thiết kế này hữu ích khi cần kẹp phôi trong vị trí hẹp hoặc gần cạnh bàn máy. Má kẹp có rãnh chữ V giúp giữ chặt các chi tiết hình trụ. Chân đế tích hợp lỗ đường kính 16,5mm để bắt vít xuống rãnh T-slot trên bàn máy công cụ.

Cấu tạo và cơ chế hoạt động của kẹp phôi bàn máy GRS

Thân kẹp đúc từ thép mạ kẽm, thanh ray và khung trượt làm từ thép tôi mạ kẽm. Trục vít có ren hình thang được cán từ thép, tẩm dầu bảo vệ. Tay gạt bằng thép mạ kẽm, đế ép bằng thép phosphat hóa. Khi xoay tay vặn, trục vít đẩy khung trượt dọc theo thanh ray, tạo lực ép lên phôi. Cơ chế xoay và điều chỉnh theo chiều dọc không giới hạn giúp định vị linh hoạt.

  • Lực kẹp tối đa: 7.500 N
  • Khẩu độ mở ngàm: 200mm
  • Độ sâu ngàm: 123-140mm
  • Thiết diện thanh ray: 28×11mm
  • Đường kính lỗ chân đế: 16,5mm
  • Trọng lượng: 2,81 kg

Trục chính đặt ngoài cho phép kẹp sát mép bàn máy hoặc trong không gian chật hẹp mà không bị cản trở bởi thân kẹp. Má kẹp rãnh chữ V giữ chắc các phôi tròn, ống hoặc trục. Chân đế có lỗ bắt vít phù hợp với rãnh T-slot tiêu chuẩn trên bàn phay, bàn khoan hoặc bàn hàn.
Kẹp phôi bàn máy công cụ kiểu ngàm sau GRS

Ứng dụng thường gặp

Model GRS20-12 phục vụ các công việc khoan, phay nhẹ và hàn trên bàn máy công cụ. Thợ cơ khí dùng để cố định chi tiết kim loại khi gia công lỗ, rãnh hoặc mặt phẳng. Thợ hàn dùng để giữ phôi ống, thanh tròn khi hàn nối hoặc hàn mối. Kẹp cũng phù hợp với bàn lắp ráp có rãnh T-slot trong xưởng cơ khí nhỏ và trung bình.

Hướng dẫn sử dụng trên bàn máy có rãnh T-slot

Đặt chân đế kẹp vào rãnh T-slot, điều chỉnh vị trí sao cho má kẹp hướng về phía phôi. Luồn bu lông qua lỗ chân đế xuống rãnh T-slot, siết chặt để cố định kẹp lên bàn. Đặt phôi vào giữa hai má kẹp, xoay tay vặn để đẩy khung trượt tiến lại. Kiểm tra phôi đã nằm vững, không bị lệch. Siết chặt tay vặn bằng tay, không dùng đòn bẩy hoặc dụng cụ kéo dài. Sau khi gia công xong, xoay ngược tay vặn để mở ngàm và lấy phôi ra.

Bảo dưỡng và an toàn

Làm sạch thanh ray bằng dung môi, giữ bề mặt khô ráo, không để dầu mỡ hoặc keo dính. Nếu thanh ray bóng láng, dùng giấy nhám hạt 100 chà nhẹ hai cạnh hẹp để tăng ma sát. Tra dầu trục vít và đế ép định kỳ. Kiểm tra các bộ phận chuyển động trước mỗi lần dùng, không sử dụng nếu phát hiện nứt vỡ hoặc biến dạng. Tay vặn phải sạch dầu mỡ để tránh trượt tay. Không dùng kẹp để nâng, kéo hoặc vận chuyển hàng hóa. Chỉ siết bằng tay, không dùng đòn bẩy. Không để trẻ em tiếp cận.


Thuyết minh kỹ thuật

  • Khẩu độ mở ngàm: 200 mm
  • Độ sâu ngàm: 123-140 mm
  • Thiết diện thanh ray: 28×11 mm
  • Lực kẹp tối đa: 7.500 N
  • Đường kính lỗ chân đế: 16,5 mm
  • Trọng lượng: 2,81 kg
  • Thân kẹp: thép đúc mạ kẽm
  • Thanh ray và khung trượt: thép tôi mạ kẽm
  • Trục vít: thép cán, ren hình thang, tẩm dầu
  • Tay gạt: thép mạ kẽm
  • Đế ép: thép phosphat hóa
  • Má kẹp: có rãnh chữ V
  • Khả năng xoay và điều chỉnh chiều dọc: không giới hạn
