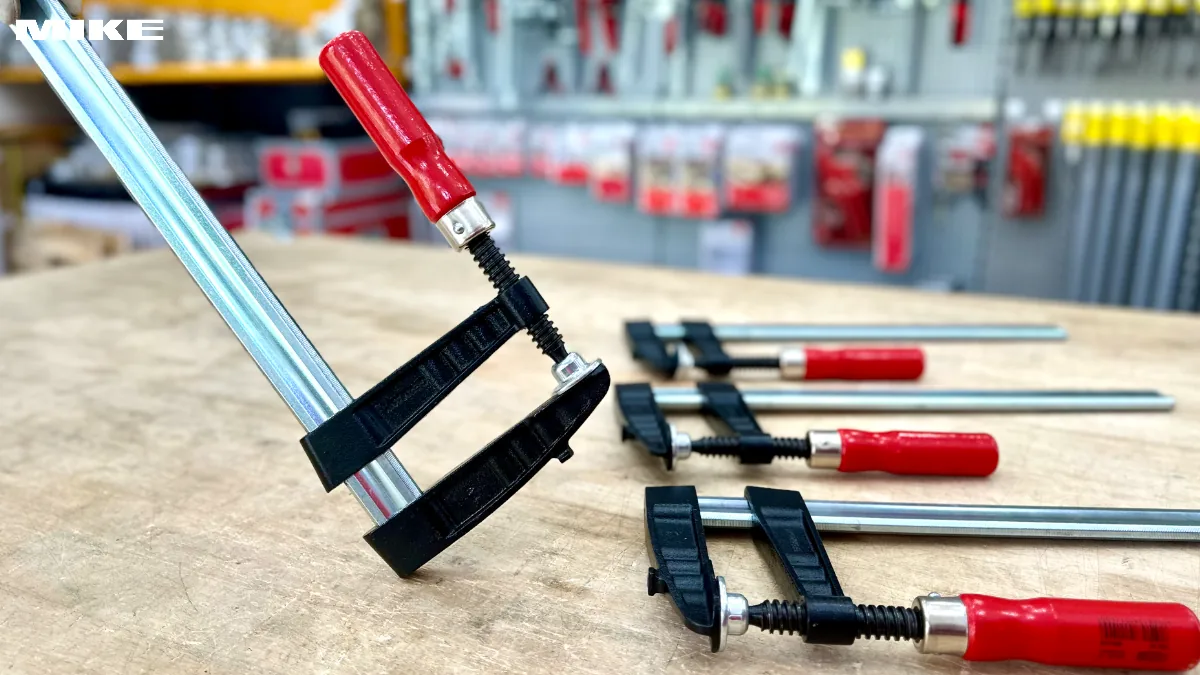

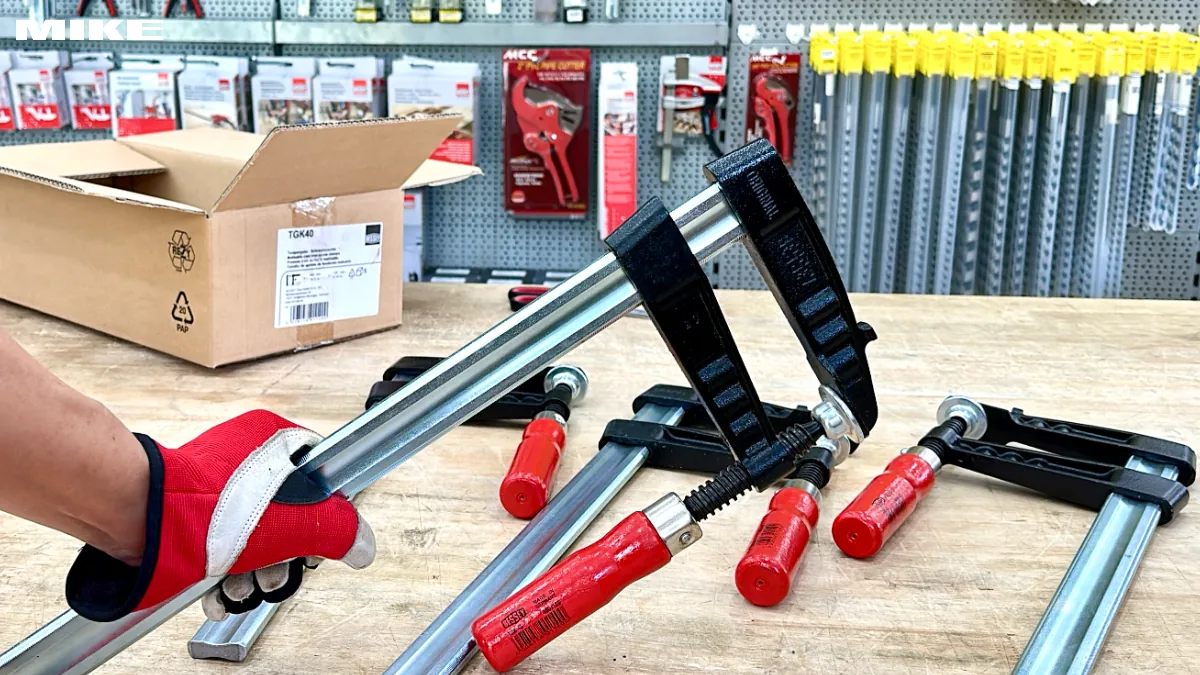

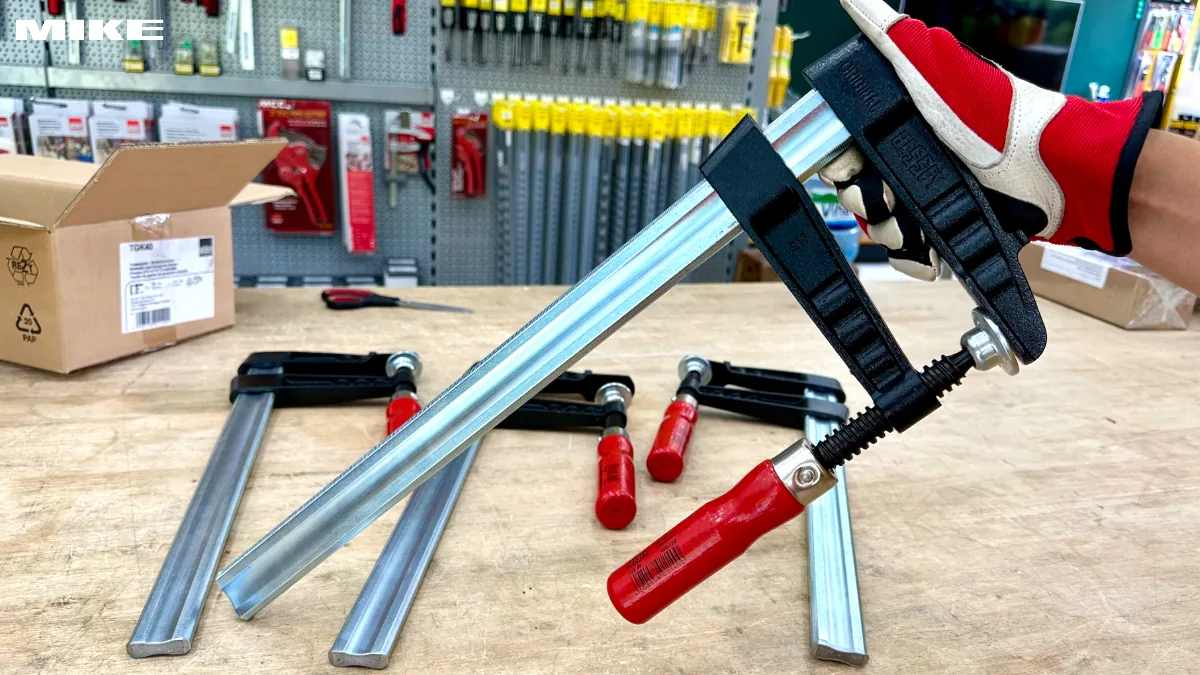

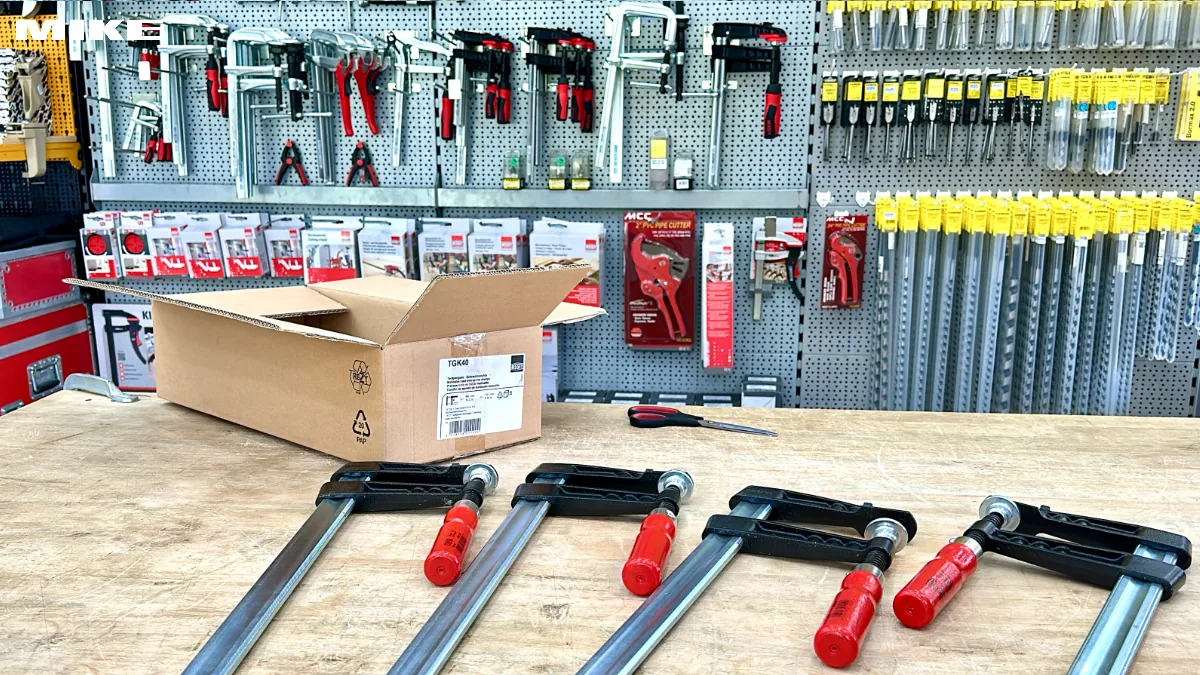

Vam kẹp gỗ chữ F BESSEY TG, ngàm mở 200-400 mm, tay quay chữ T, lực kẹp lên đến 6.000 N

Vam kẹp gỗ chữ F BESSEY TG-K phục vụ các công việc mộc, lắp ráp nội thất và xây dựng vỏ nhà với lực kẹp lên đến 6000 N. Thanh ray thép đúc nguyên khối dạng dầm chữ I mang răng cưa hai bên, kết hợp hệ thống chống trượt tích hợp, giữ ngàm cố định ngay cả khi kẹp ở độ sâu lớn.

Má kẹp bọc nhựa bảo vệ bề mặt gỗ khỏi trầy xước, tháo lắp nhanh không cần dụng cụ. Bước ren lớn và tay quay chữ T dạng trượt giúp truyền lực siết dễ dàng, chính xác.

Cấu tạo vam kẹp gỗ chữ F BESSEY TG

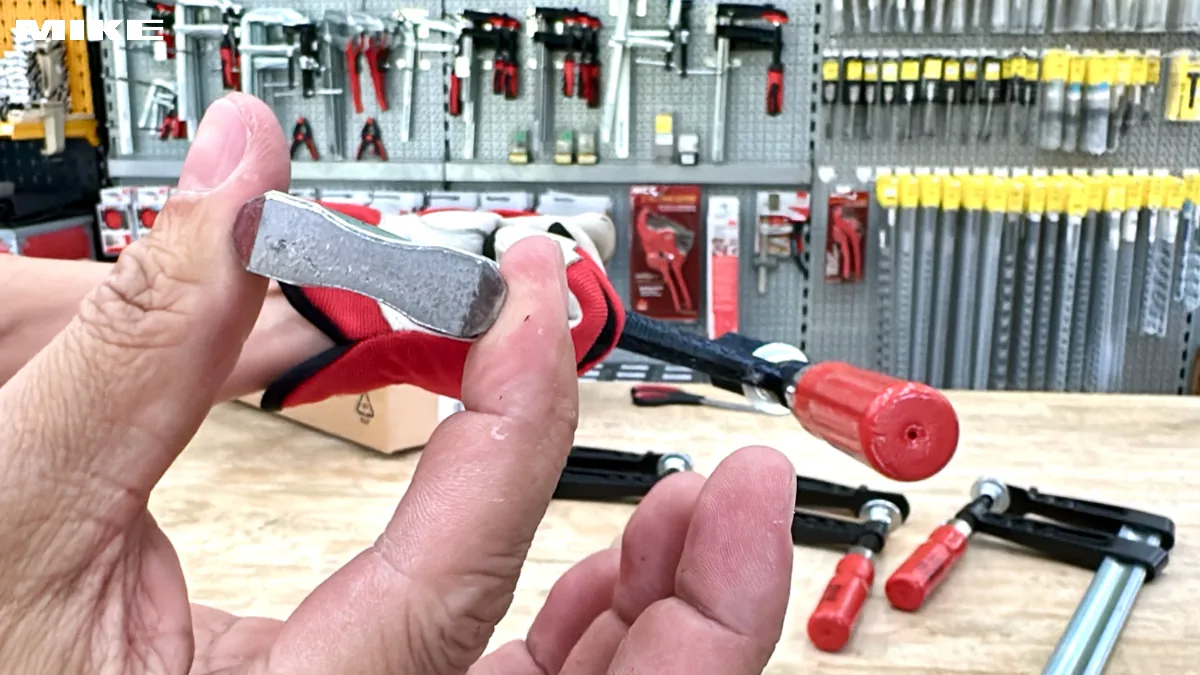

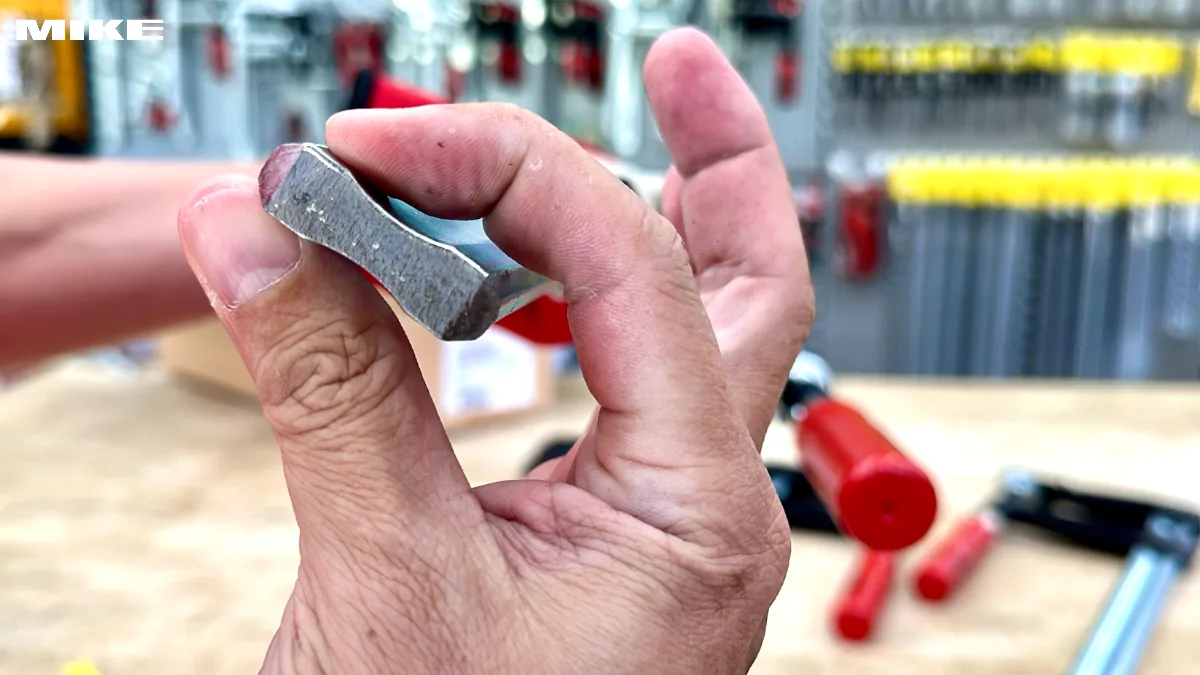

Thanh ray thép đúc dạng dầm chữ I

Thanh ray được đúc từ thép dẻo cao cấp, thiết kế dầm chữ I với răng cưa ở sáu mặt. Cấu trúc này tăng độ cứng vững, chống uốn khi chịu lực lớn. Răng cưa hai bên ngăn ngàm trượt tự do, đồng thời cho phép vít định vị âm can thiệp vào răng để khóa chặt vị trí khi cần. Lớp sơn tĩnh điện phủ bề mặt chống ăn mòn trong môi trường ẩm.

• Thép đúc nguyên khối, độ bền cao
• Dạng dầm chữ I, chống uốn hiệu quả
• Răng cưa sáu mặt ngăn trượt
• Sơn tĩnh điện chống ăn mòn

Thiết kế dầm chữ I giúp phân bổ đều ứng suất dọc thanh, giảm biến dạng khi kẹp phôi dài hoặc nặng. Răng cưa hai bên tạo điểm tựa cho vít định vị, ngăn ngàm rơi đột ngột khi nới lỏng.

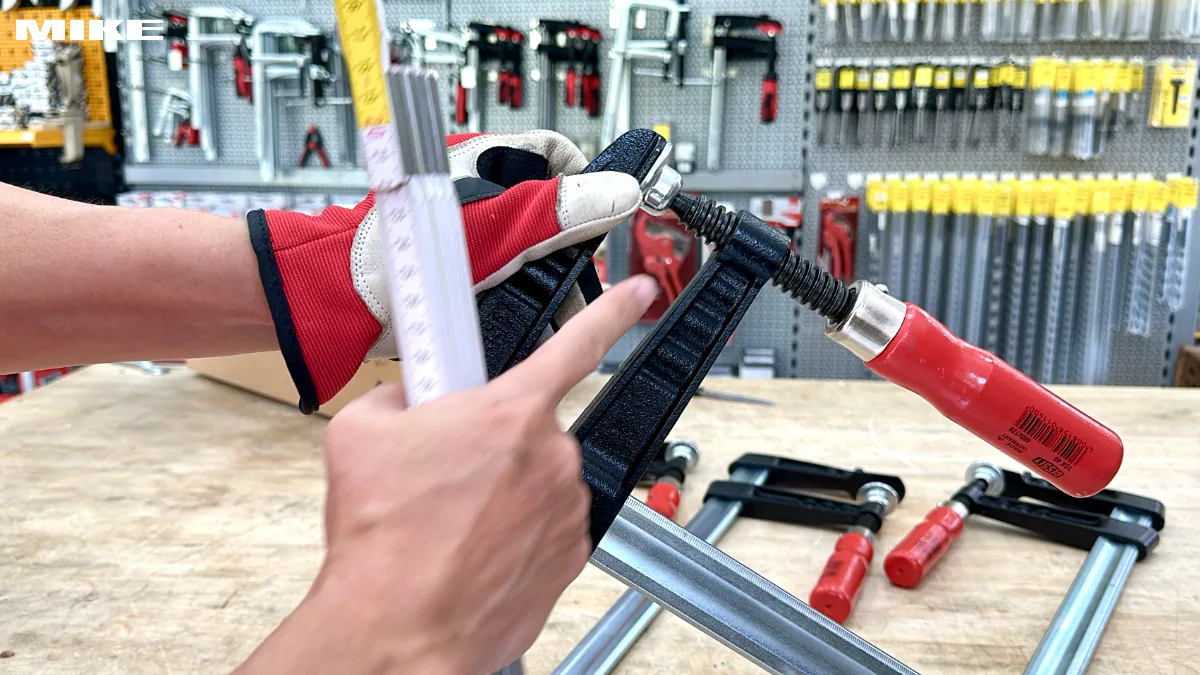

Má kẹp bọc nhựa, tháo lắp không dụng cụ

Má kẹp trên và dưới đều làm từ thép đúc, bọc lớp nhựa dày bảo vệ bề mặt phôi gỗ. Lớp nhựa giảm trầy xước, tăng ma sát giữ phôi. Má kẹp có cơ cấu gài nhanh, tháo lắp bằng tay không cần chìa hoặc tuốc nơ vít, thuận tiện thay thế khi mòn hoặc chuyển sang má kim loại cho phôi cứng.

• Lớp nhựa dày bảo vệ bề mặt gỗ
• Tháo lắp nhanh không cần dụng cụ
• Thép đúc bên trong chịu lực cao
• Có thể thay sang má kim loại khi cần

Khả năng thay má nhanh giúp người dùng linh hoạt chuyển đổi giữa các loại phôi mà không phải mua thêm vam mới. Má nhựa phù hợp gỗ mềm, gỗ sơn; má kim loại dùng cho kim loại tấm hoặc composite cứng.

Bước ren lớn và tay quay chữ T trượt

Trục ren có bước ren lớn, giảm số vòng quay cần thiết để đóng mở ngàm. Tay quay chữ T dạng trượt với hai đầu tròn giúp truyền lực xoắn đều, tăng mô men siết mà không gây mỏi tay. Khi cần lực lớn, người dùng chỉ cần xoay tay quay vài vòng là đạt áp lực mong muốn.

• Bước ren lớn, đóng mở nhanh
• Tay quay chữ T trượt, truyền lực đều
• Hai đầu tròn, dễ cầm nắm
• Giảm mỏi tay khi siết lâu

Thiết kế tay quay trượt cho phép điều chỉnh vị trí cầm tùy góc làm việc, tránh va chạm với phôi hoặc đồ gá xung quanh. Bước ren lớn đặc biệt hữu ích khi cần mở ngàm nhanh để lấy phôi ra hoặc điều chỉnh vị trí kẹp.

Hệ thống chống trượt tích hợp

Vít định vị âm gắn vào tay trượt, can thiệp vào răng cưa trên thanh ray, khóa chặt ngàm ở vị trí mong muốn. Cơ chế này ngăn ngàm rơi tự do khi nới lỏng ren, đảm bảo an toàn cho người dùng và phôi. Khi kẹp ở độ sâu lớn, hệ thống chống trượt giữ ngàm cố định ngay cả khi lực kẹp giảm đột ngột.

• Vít định vị âm can thiệp răng cưa
• Ngăn ngàm rơi tự do
• An toàn khi kẹp sâu
• Giữ vị trí khi nới lỏng ren

Ứng dụng thường gặp

Vam kẹp gỗ chữ F BESSEY TG-K phù hợp lắp ráp đồ nội thất, dán mộng gỗ, kẹp phôi khi bào, phay cạnh. Trong xây dựng vỏ nhà, vam giữ tấm ván khuôn hoặc tấm cách nhiệt khi lắp ghép. Thợ mộc dùng để kẹp phôi khi khoan, đục mộng, hoặc giữ chi tiết khi chờ keo khô. Các xưởng sản xuất tủ bếp, cửa gỗ dùng vam này để định vị chính xác các mảnh ghép trước khi vặn vít hoặc đóng đinh.

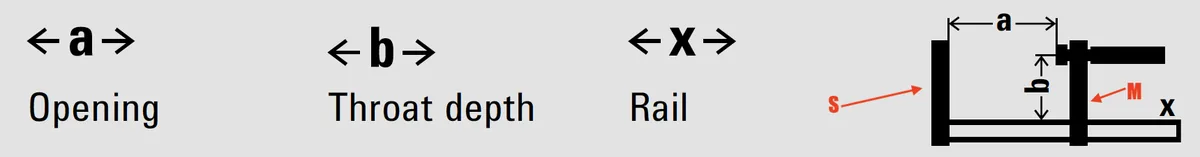

Thông số kỹ thuật chính

Dòng TG-K có các phiên bản ngàm mở từ 160 mm đến 600 mm, độ sâu kẹp từ 80 mm đến 300 mm. Lực kẹp tối đa 6000 N áp dụng cho tất cả phiên bản. Trọng lượng dao động từ 0,8 kg đến 2,6 kg tùy kích thước. Thanh ray và má kẹp đều thép đúc, má kẹp có lớp nhựa tháo lắp. Sản xuất tại Đức theo tiêu chuẩn chất lượng BESSEY.
