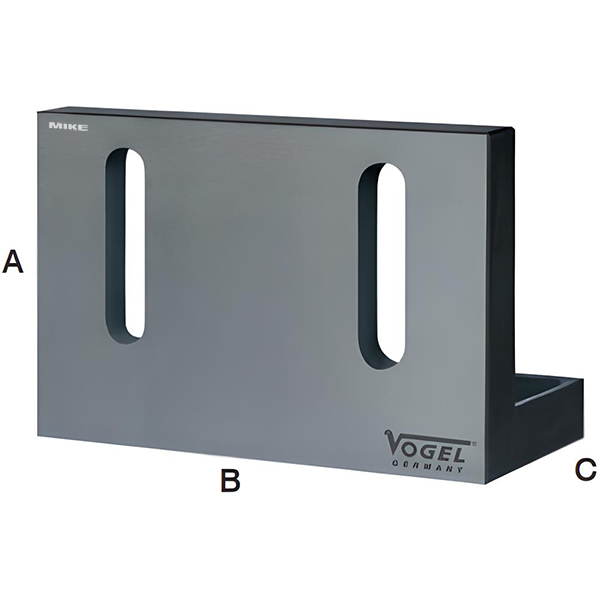

Khối chuẩn góc vuông với các khe chuẩn rộng 14-17mm VOGEL Germany. Khối chuẩn với độ chính xác cao phù hợp ngành nghề với các phôi hình dạng trong chuẩn. Giúp các thao tác nhanh kết quả chính xác tăng cao hiệu quả lao động.
Tấm đế góc mã số 2616xx của Vogel Germany được sử dụng để đo lường và kiểm tra độ vuông góc chính xác trong các quy trình gia công cơ khí.

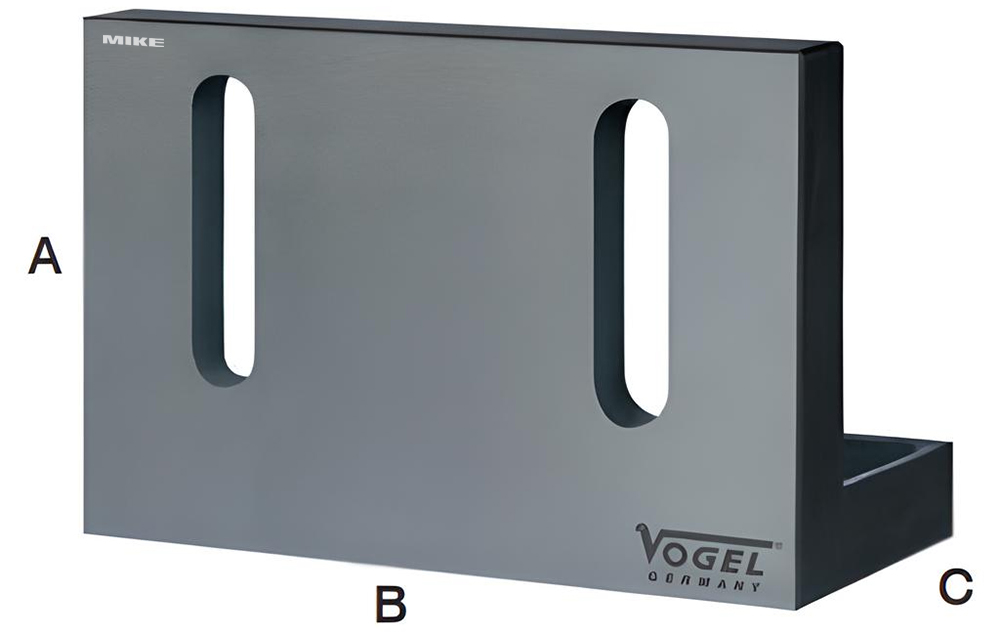

Khối chuẩn vuông góc VOGEL Germany 2616xx
Khe chuẩn rộng từ 14-17mm
Dưới đây là các chi tiết và tính năng chính của sản phẩm này:
- Vật liệu: Được làm từ gang đặc biệt, có khả năng chịu mài mòn cao.
- Độ chính xác: Bề mặt đo lường được sản xuất theo tiêu chuẩn DIN 876 và độ chính xác của góc theo tiêu chuẩn DIN 875.
- Gia công: Các cạnh bên được phay cẩn thận, giúp đảm bảo độ phẳng và vuông góc tuyệt đối.
- Thiết kế: Có sẵn các khe kẹp hoặc rãnh chữ T để dễ dàng kẹp chặt chi tiết.
Ứng dụng :
- Tấm đế góc được sử dụng chủ yếu để kiểm tra độ vuông góc của các chi tiết gia công, đảm bảo rằng các góc và bề mặt được gia công chính xác theo yêu cầu kỹ thuật.
- Chúng cũng được sử dụng để kẹp chặt các chi tiết trong quá trình gia công hoặc đo lường, giúp cố định chi tiết một cách chắc chắn và chính xác.
Các kích thước có sẵn :
| STT | Mã số | Cấp chính xác | Kích thước (BxAxC) | Chiều rộng khe |
| mm | mm | |||
| 1 | 261600 | GG1 | 150 x 100 x 75 | 14 |
| 2 | 261601 | GG1 | 200 x 150 x 100 | 15 |
| 3 | 261602 | GG1 | 275 x 200 x 150 | 17 |
| 4 | 261603 | GG1 | 300 x 250 x 150 | 17 |
| 5 | 261640 | GG3 | 150 x 100 x 75 | 14 |
| 6 | 261641 | GG3 | 200 x 150 x 100 | 15 |
| 7 | 261642 | GG3 | 275 x 200 x 150 | 17 |
| 8 | 261643 | GG3 | 300 x 250 x 150 | 17 |
Tóm lại, tấm đế góc của Vogel Germany là một công cụ quan trọng trong ngành cơ khí chính xác, giúp đảm bảo độ chính xác cao trong quá trình đo lường và gia công chi tiết.
