Bộ nhân lực cơ khí Alkitronic Missing Link 4:1, đầu vuông 3/4", momen tới 3.260 Nm

★ 0.0 (0 đánh giá)

Đã bán: 1

Nhập khẩu từ: CHLB Đức

Xuất xứ: CHLB Đức

alkitronic M-ML 4:1, 3/4" -A/F 22 - Alkitronic 73185

SKU: M-ML-4-1-34

Có 16 biến thể

96.544.000,0 đ - 143.405.000,0 đ

Trạng thái kho: Tuỳ theo mã hàng

Giá tham khảo, gồm VAT

Tải catalogue PDF

Mô tả

Bộ nhân lực cơ khí Alkitronic Missing Link 4:1 đầu vuông 3/4" là loại nhân lực momen dùng tay, cho momen đầu ra tới 3.260 Nm từ 815 Nm lực vào. Điểm khác biệt của Missing Link là ôm trực tiếp đầu bulong bằng lỗ lục giác thay vì lắp khẩu tuýp, nên vào được những vị trí mà khẩu thường không lọt.

Máy hoạt động bằng hệ đòn bẩy chứ không dùng bánh răng: không có chốt cắt quá tải để gãy, độ chính xác momen ổn định, và tuổi thọ cao vì ít chi tiết mài mòn. Lực vào và lực phản cùng chiều nên người dùng thao tác thuận tay, không bị vặn ngược.

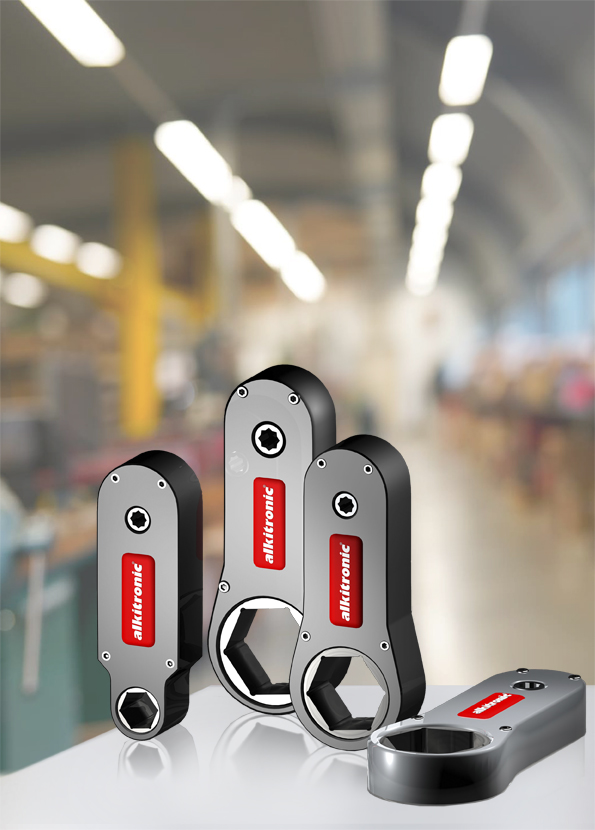

Bộ nhân lực cơ khí Missing Link 4:1, đầu vuông 3/4"

Đặc điểm

Tỷ số truyền 4:1, momen vào tối đa 815 Nm, momen ra tối đa 3.260 Nm
Đầu vào vuông 3/4", dùng được với cần siết tay có cóc hoặc không cóc
Cỡ lục giác từ 22 đến 80 mm, thêm bản đầu ra vuông 1"
Vận hành bằng đòn bẩy, không bánh răng, không chốt cắt quá tải
Tay phản lực tùy chọn cho phép chống lực trên cùng mặt phẳng thao tác
Thân dẹt, lọt được khe hẹp mà khẩu tuýp thường không vào được

Dòng này được dùng nhiều trong điện gió (chân máy phát, mâm xoay), lắp bích đường ống, kết cấu thép và bảo trì thiết bị nặng — những chỗ mối ghép nằm sâu hoặc sát vách.

Bảng thông số Missing Link 4:1, đầu vào 3/4"

Momen tối đa 815 Nm vào / 3.260 Nm ra. Khung máy C 212 mm, D 95 mm, F 45 mm. Kích thước A là bề dày đầu ngậm, B là bề dày thân tại vị trí lục giác, E là chiều dài tính từ tâm đầu vào tới tâm đầu ra — số đo theo catalogue Missing Link của alkitronic.

Cỡ lục giác	A	B	E	Mã hàng
SW 22	21,3 mm	23,6 mm	309 mm	73185
SW 24	20,3 mm	22,6 mm	309 mm	73186
SW 27	18,8 mm	21,1 mm	309 mm	73187
SW 30	17,3 mm	19,6 mm	309 mm	73188
SW 32	16,3 mm	18,6 mm	309 mm	73189
SW 36	14,3 mm	16,6 mm	309 mm	73190
SW 41	14,3 mm	16,6 mm	312 mm	73191
SW 46	14,3 mm	16,6 mm	315 mm	73192
SW 50	14,3 mm	16,6 mm	317 mm	73193
SW 55	14,3 mm	16,6 mm	320 mm	73194
SW 60	14,3 mm	16,6 mm	323 mm	73195
SW 65	14,3 mm	16,6 mm	325 mm	73196
SW 70	14,3 mm	16,6 mm	328 mm	73197
SW 75	14,3 mm	16,6 mm	331 mm	73198
SW 80	14,3 mm	16,6 mm	334 mm	73199
Đầu ra vuông 1"	—	—	—	73116

Bảng giá & Đặt hàng

Kéo thả để sắp xếp

	Mã SKU	Giá (VND)	Momen IN	Momen OUT	Size đai ốc	Tỉ số truyền	Đầu vuông
⋮⋮	73185	96.544.000,0 đ	815 Nm	3.260 Nm	SW 22	4:1	3/4"
⋮⋮	73186	96.544.000,0 đ	815 Nm	3.260 Nm	SW 24	4:1	3/4"
⋮⋮	73187	96.544.000,0 đ	815 Nm	3.260 Nm	SW 27	4:1	3/4"
⋮⋮	73188	96.544.000,0 đ	815 Nm	3.260 Nm	SW 30	4:1	3/4"
⋮⋮	73189	96.544.000,0 đ	815 Nm	3.260 Nm	SW 32	4:1	3/4"
⋮⋮	73190	96.544.000,0 đ	815 Nm	3.260 Nm	SW 36	4:1	3/4"
⋮⋮	73191	114.912.000,0 đ	815 Nm	3.260 Nm	SW 41	4:1	3/4"
⋮⋮	73192	118.451.000,0 đ	815 Nm	3.260 Nm	SW 46	4:1	3/4"
⋮⋮	73193	122.035.000,0 đ	815 Nm	3.260 Nm	SW 50	4:1	3/4"
⋮⋮	73194	115.181.000,0 đ	815 Nm	3.260 Nm	SW 55	4:1	3/4"
⋮⋮	73195	126.963.000,0 đ	815 Nm	3.260 Nm	SW 60	4:1	3/4"
⋮⋮	73196	130.771.000,0 đ	815 Nm	3.260 Nm	SW 65	4:1	3/4"
⋮⋮	73197	135.744.000,0 đ	815 Nm	3.260 Nm	SW 70	4:1	3/4"
⋮⋮	73198	139.014.000,0 đ	815 Nm	3.260 Nm	SW 75	4:1	3/4"
⋮⋮	73199	143.405.000,0 đ	815 Nm	3.260 Nm	SW 80	4:1	3/4"
⋮⋮	73116	96.544.000,0 đ	815 Nm	3.260 Nm	Đầu ra vuông 1"	4:1	3/4"
