Máy siêu âm Minitest 400, đo độ dày vật liệu, xuyên lớp phủ. ElektroPhysik Germany

Mã: Minitest 400

Máy siêu âm đo độ dày xuyên lớp phủ, độ chính xác cao hỗ trợ nhiều vật liệu hoặc bề mặt khác nhau. ElektroPhysik là nhà sản xuất các thiết bị siêu âm độ dày lớn nhất của Đức.

Mô tả

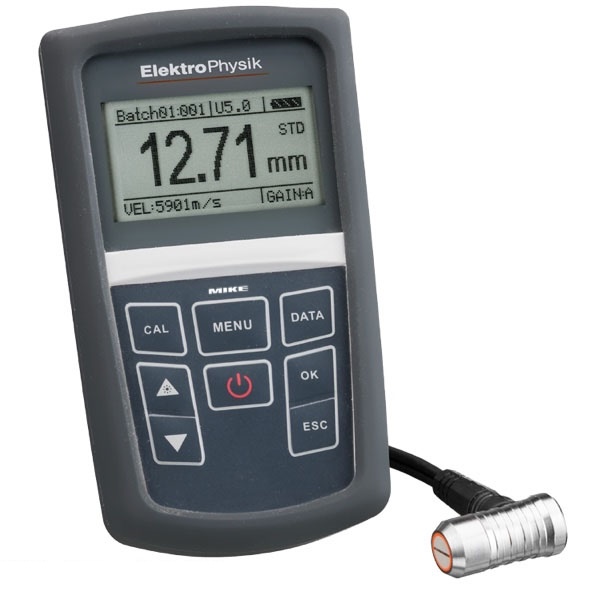

Máy đo độ dày kim loại xuyên lớp phủ Minitest 440. Máy hữu dụng cho các đo lường trên bề mặt tương đối gồ ghề, độ nhám cao. Máy được ứng dụng để kiểm tra trong các ngành cơ khí như sản xuất ô tô, kiểm tra đường ống, siêu âm các loại máy móc… ElektroPhysik là nhà sản xuất của Đức chuyên các loại máy đo, siêu âm kim loại, lớp phủ… Hãng chuyên dụng chỉ sản xuất các thiết bị đo bề mặt, siêu âm vật liệu kim loại hoặc phi kim.

Nguyên lý căn bản của máy siêu âm đo độ dày dựa trên vận tốc sóng âm truyền trong chất rắn và thời gian đi – về để tính ra độ dày vật liệu. Quãng đường bằng vận tốc nhân với thời gian. Độ dày vật liệu bằng một nửa quãng đường mà sóng đi và về. Cảm biến có 1 đầu phát, 1 đầu thu. Phát sóng siêu âm (tai người không nghe được) vào vật liệu. Tính từ bề mặt tiếp xúc của sensor, sóng truyền trong lớp vật liệu đồng chất đầu tiên, tới mắt kia của tấm kim loại và phản xạ trở về bề mặt. Cảm biến thu tích hợp sẵn sẽ ghi nhận âm phản xạ. Từ đó tính ra quãng đường mà sóng đã đi qua.

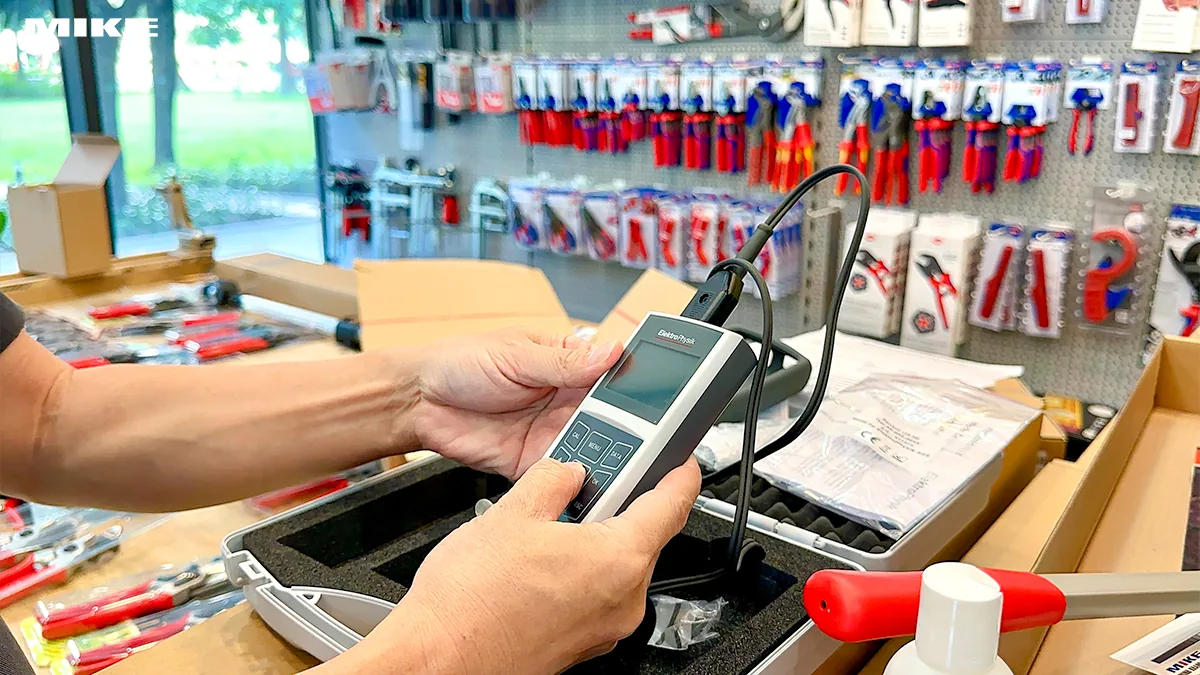

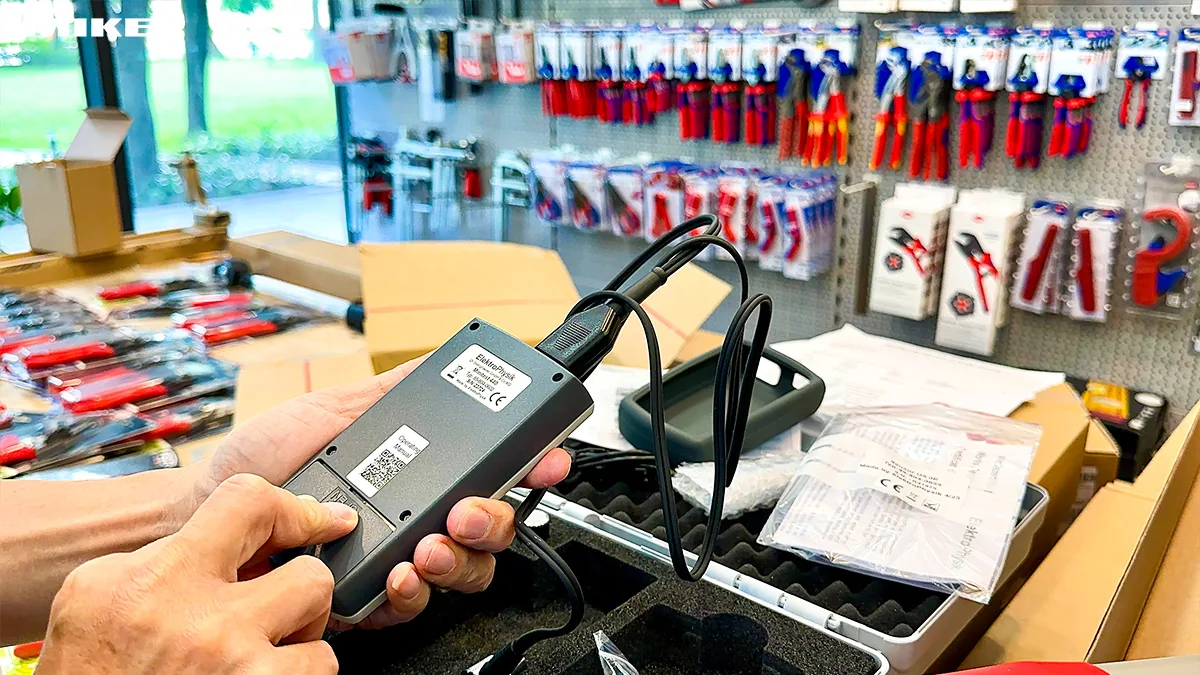

Minitest 440 được thiết kế dạng cầm tay gọn nhẹ, dễ thao tác. Cảm biến dạng tháo rời, có thể thay đổi các đầu cảm biến khác nhau tuỳ vào nhu cầu sử dụng. Đầu cảm biến có tuổi thọ cao được chế tạo bởi vật liệu chống mài mòn. Tính năng đo xuyên lớp phủ là tính năng nổi trội cuả dòng máy này.

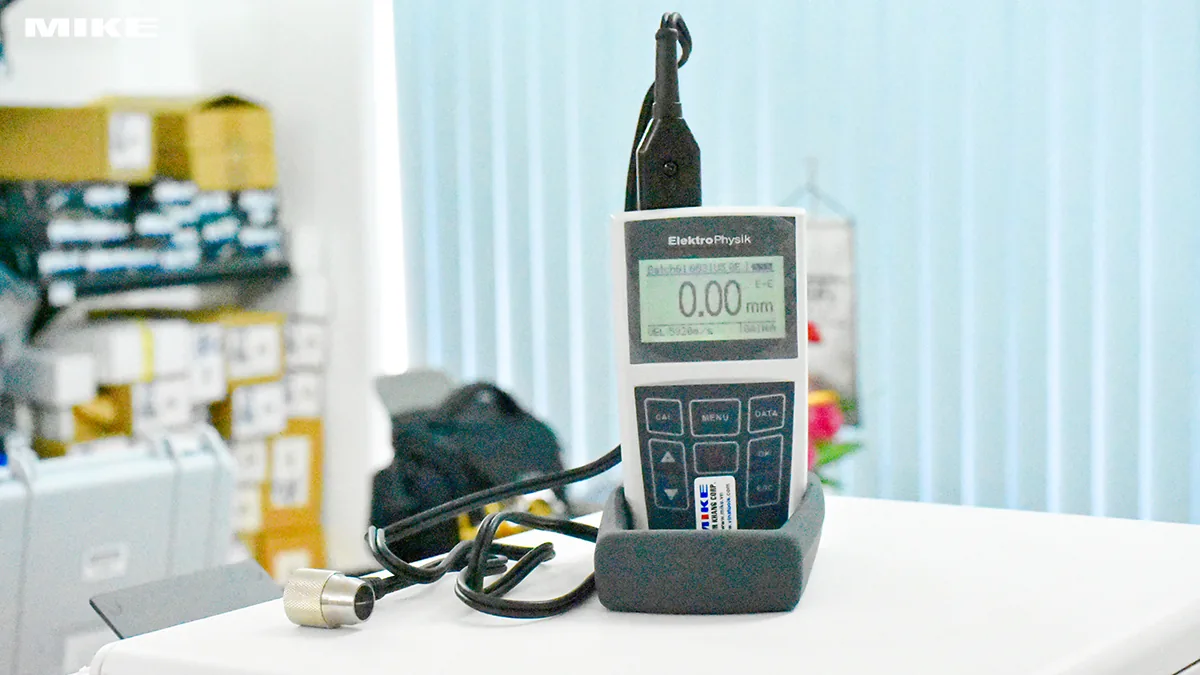

Máy siêu âm đo độ dày vật liệu Minitest 400

Dòng họ máy này có 3 biến thể chính, không kể các cảm biến cộng thêm cho các tính năng đặc thù. Mỗi biến thể khi giao cho quý khách sẽ gắn sẵn một cảm biến mặc định tương ứng như bảng dưới đây. Minitest 400 chỉ là tên gọi chung cho dòng Máy siêu âm đo độ dày này. Để bạn dễ phân biệt với dòng họ máy khác.

Mã máy Model Cảm biến
đi kèm
Tầm đo Ứng dụng
85-804-0600 Minitest 420 U5.0 0.65 – 500 mm (sắt) cơ bản, đo nhanh
85-804-0601 Minitest 430 U5.0 0.65 – 500 mm thép USB, quick scan
85-804-0602 Minitest 440 U5.0E 0.8.. 300 mm, 3- 25 mm đo xuyên lớp phủ

Bảng vận tốc sóng âm trong các loại vật liệu

Bảng dưới đây bạn nên in ra, dán lên vali của máy để tiện đối chiếu khi sử dụng.

Vật liệu Vận tốc
m/s
Vật liệu Vận tốc
m/s
Vật liệu Vận tốc
m/s
Không khí 330 Lead 2200 Polyurethane 1900
Aluminium 6300 Magnesium 5800 Quartz 5800
Aluminium oxide 9900 Mercury 1400 Rubber, Butyl 1800
Beryllium 12900 Molybdenum 6300 Silver 3600
Boron carbide 11000 Monel 5400 Stahl stainless 5800
Brass 4300 Neoprene 1600 Steel, commercial 5920
Cadmium 2800 Nickel 5600 Teflon 1400
Cast iron 4600 Nylon, 6.6 2600 Tin 3300
Crown glass 5300 Oil (SAE 30) 1700 Titan 6100
Cupper 4700 Platinum 3300 Tungsten 5200
Glycerine 1900 Plexiglass 1700 Uranium 3400
Gold 3200 Polyethylene 1900 Water 1480
Ice 4000 Polystyrene 2400 Zinc 4200
Inconel 5700 Iron 5900

Các cảm biến sóng âm cho máy Minitest 400

Hầu hết đầu dò sóng siêu âm, mà cụ thể là đầu đo có cả bộ phận phát và thu sóng đều hoạt động trong môi trường dưới 60 độ C. Vì sao lại là 60 oC thì mình không biết, và nó hàn lâm qua, bạn đừng quan tâm vì sao. Trong các loại đó, có 1 cảm biến U5.0HT hoạt động được ở nhiệt độ lên tới 350 oC. Đây là cảm biến đặc biệt, dùng trong đo lường đường ống hoặc thành bồn bể đang hoạt động và có chứa dung môi hay lò hơi có nhiệt cao. Bạn cần thêm thông tin, vui lòng gọi cho chúng tôi, đây là một lựa chọn đặc biệt. HT = High Temperature

Type Tần số Đk đầu đo Thang đo
mm
Nhiệt độ
U2.0 2,0 MHz Ø8mm 2.0 – 500 < 60°C
U5.0E 5,0 MHz Ø8mm E-E: 3.0 – 25
I-E 1.0 – 300
< 60°C
U5.0 5,0 MHz Ø12mm 0.8 – 350 < 60°C
U5.0HT 5,0 MHz Ø13mm 3.0 – 200 < 350°C
U7.5 7,5 MHz Ø6mm 0.65 – 50 < 60°C
U10.0 10,0 MHz Ø4mm 0.65 – 20 < 60°C

Vật liệu hỗ trợ: thép inox, nhựa, thủy tinh, kính, nhôm, gang… MiniTest 440 là dòng đa năng hỗ trợ nhiều đầu cảm biến. Màn hình lớn hiển thị nhiều thông số thang đo, chế độ đo, hệ số khuếch đại, tốc độ âm thanh, trạng thái pin, mô hình đầu dò.

thiết bị kiểm tra độ dày bằng sóng siêu âm

Máy siêu âm đo độ dày vật liệu bao gồm những gì?

Wow, đó là câu hỏi thường xuyên gặp và ai cũng băn khoăn khi nhìn thấy 1 đống chữ phía trên. Cảm giác nó rối như canh hẹ, rằng tóm lại giờ tôi mua thì tôi có cái gì? Làm ơn liệt kê ra giùm! Ô sờ kê. Dưới đây là những thứ bạn mang về.

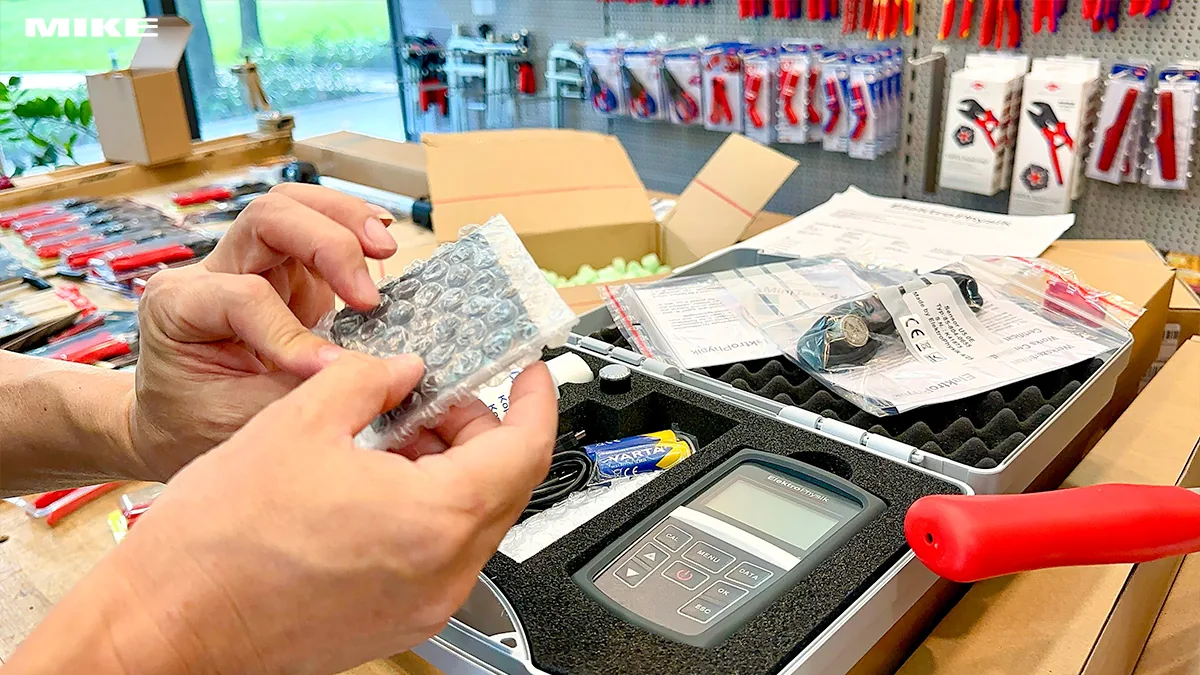

Giả sử bạn mua Máy siêu âm đo độ dày Minitest 440, đo xuyên lớp phủ. Không mua thêm loằng ngoằng phụ kiện gì cả. Bạn sẽ có một bộ như cái hình mỹ miều phía trên.

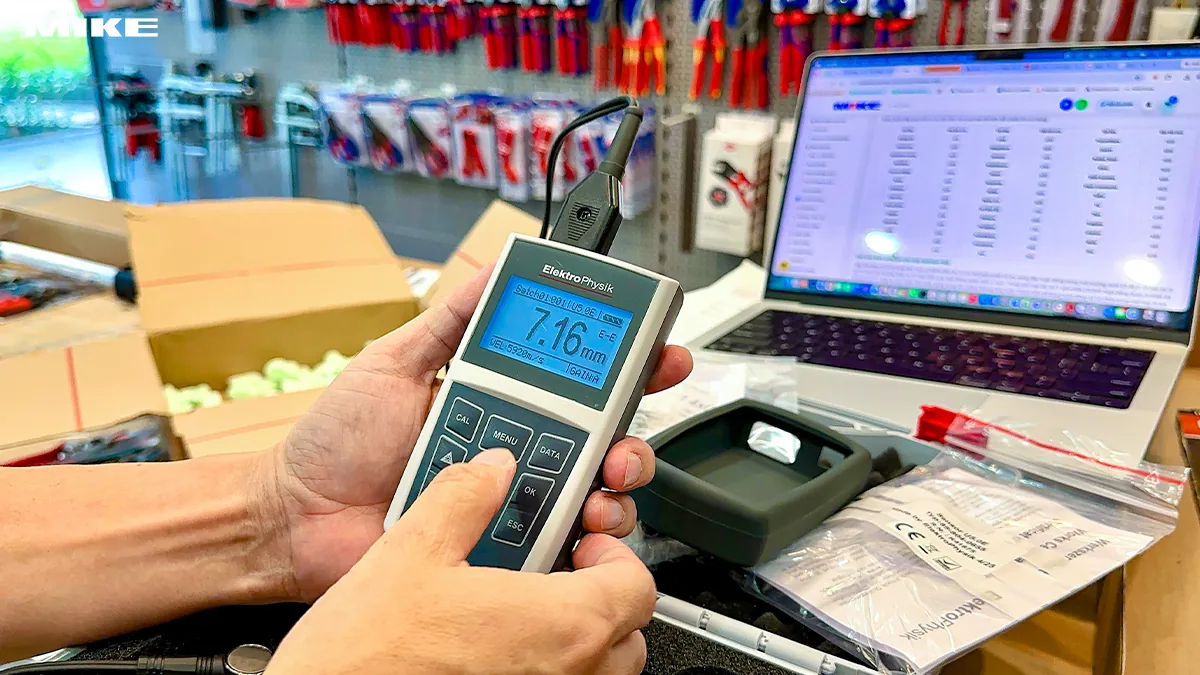

  1. Máy chính Minitest 440, có bao đệm chống sock.

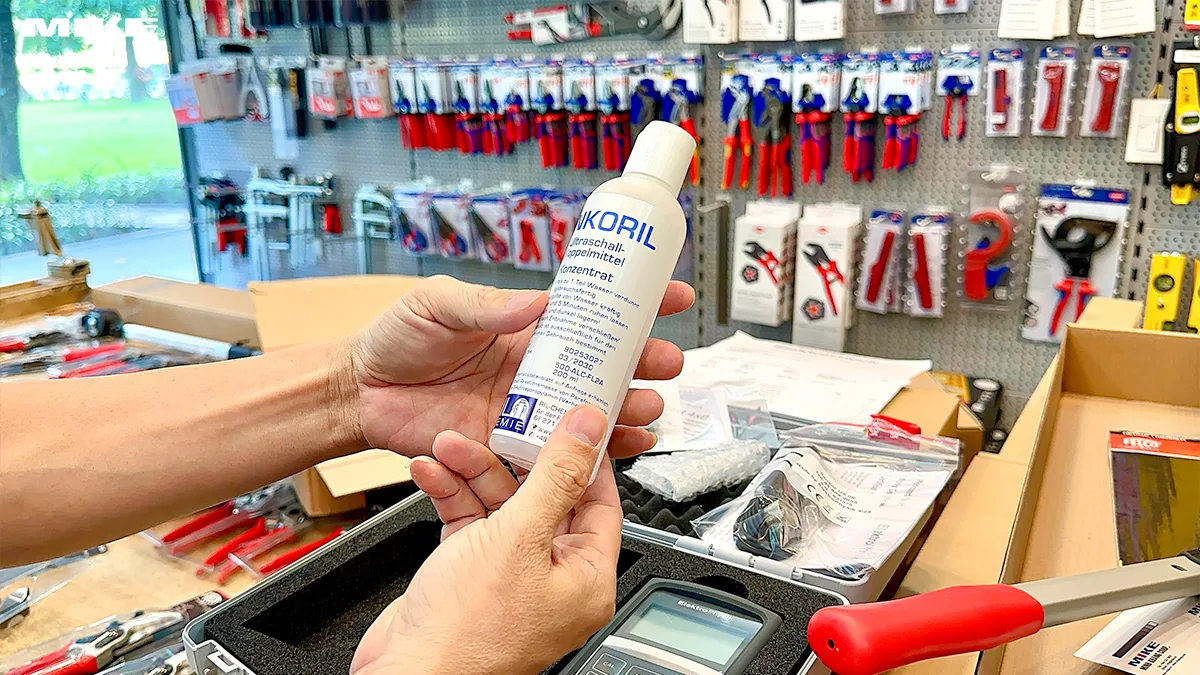

  2. 01 chai dầu dẫn siêu âm có màu xanh nước biển
  3. 01 CDROM chứa tài liệu hướng dẫn sử dụng và phần mềm nối máy vi tính.
  4. 01 cảm biến U5.0E, đo xuyên lớp phủ.
  5. 02 cục pin AA, 1.5V
  6. 01 cáp nối máy tính qua cổng USB.
  7. 01 chứng chỉ hiệu chuẩn máy khi xuất xưởng.
  8. 01 miếng chuẩn độ dày hình trụ.

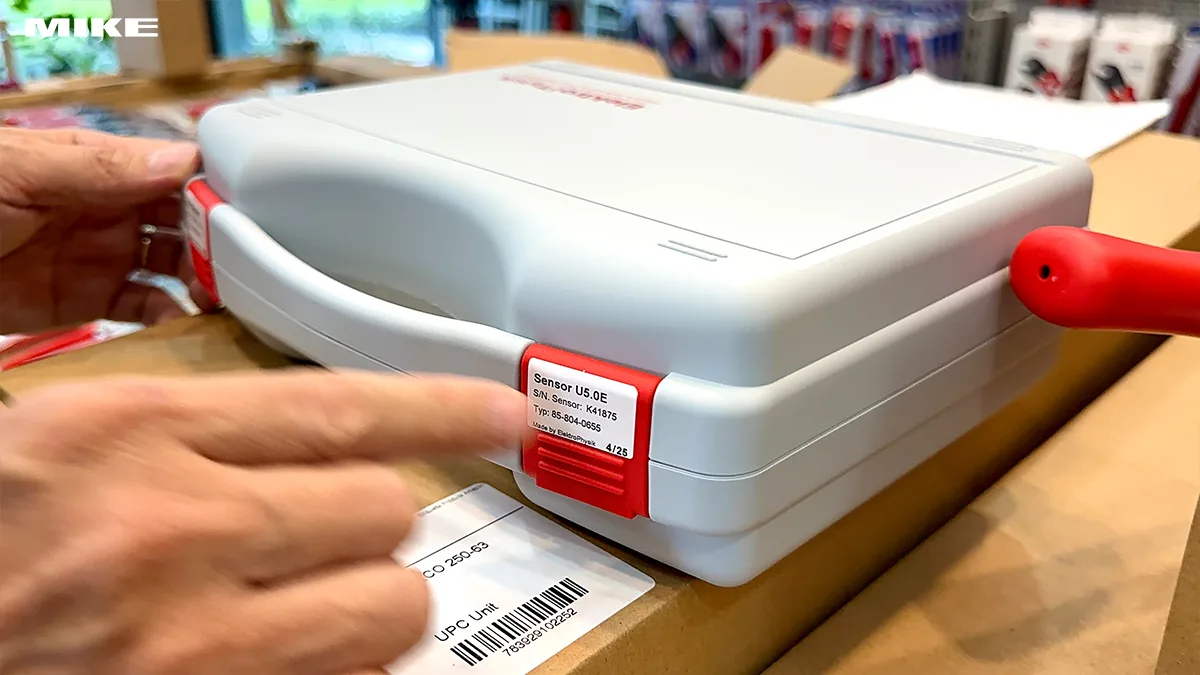

  9. 01 vali đựng chuyên dụng, cắt khoang mút xốp.

Tức là bạn đã có 1 trong 7 cảm biến từ bảng trên rồi, sẵn sàng hoạt động. Khi nào bạn có ứng dụng đặc biệt và cẩn phải trang bị thêm 1 trong 6 cái còn lại thì bạn mua thêm. Chỉ cần đặt hàng riêng, mang về cắm vào cái phịch là dùng thôi, không phải xin phép ai cả, cũng không cần làm gì thêm.

Mã sp Mua Thang đoLoại cảm biến
85-804-0602
0.8-300mmU5.0E
85-804-0601
0.8-350mmU5.0
85-804-0600
0.8-300mmU5.0
  • Chờ nhập 4-8 tuần

Lựa chọn thêm nếu cần

Mã sp Mua Hình Sản phẩm
UMinitest Chọn Đầu dò cảm biến cho Minitest Đầu cảm biến thu phát sóng âm cho Minitest 440. ElektroPhysik Germany

Cảm biến tương thích với các máy MiniTest 440, 420, 430 (lựa chọn tuỳ ứng dụng của quý khách và giá thành khác nhau).

  • Chờ nhập 4-8 tuần
