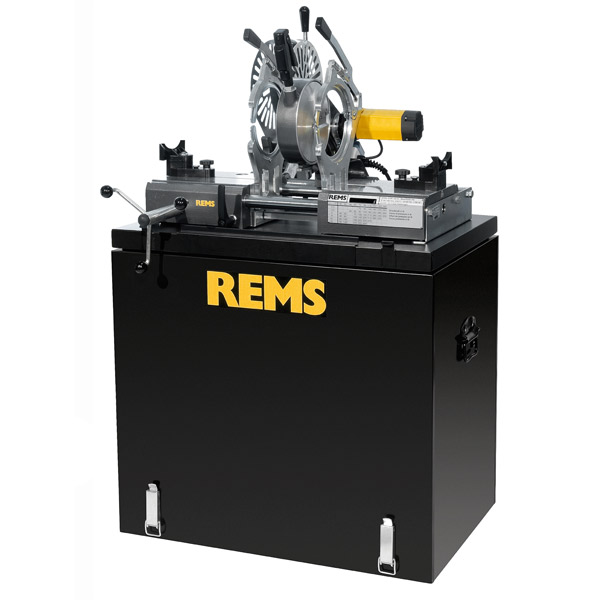

Máy hàn ống nhựa REMS SSG 160KS, đường kính Ø40–160 mm

Máy hàn ống nhựa REMS SSG 160KS là một máy nhỏ gọn, mạnh mẽ, dễ dàng di chuyển. Nó được thiết kế lý tưởng cho việc lắp đặt thiết bị vệ sinh, ống thoát nước và tái tạo ống khói bằng ống PVDF. Máy này có thể được sử dụng trên công trường và trong phòng thí nghiệm.

Máy hàn này phù hợp với các ống và phụ kiện nhựa có đường kính từ Ø 40 đến Ø 160 mm, bao gồm PB, PE, PP, PVDF. Đối với ống PE, đường kính từ Ø 40 đến Ø 90 mm với SDR ≥ 6, đường kính từ Ø 40 đến Ø 110 mm với SDR ≥ 9, đường kính từ Ø 40 đến Ø 125 mm với SDR ≥ 11, đường kính từ Ø 40 đến Ø 140 mm với SDR ≥ 17, và đường kính từ Ø 40 đến Ø 160 mm với SDR ≥ 21.

Máy hàn nối đầu REMS SSM 160KS là lựa chọn lý tưởng cho người lắp ống. Nó đi kèm với bộ đốt dựa trên tiêu chuẩn DVS, điều khiển nhiệt độ điện tử, lớp phủ PTFE chất lượng cao, và dao cắt mặt mạnh mẽ. Máy còn có tủ đựng dao cắt mặt kín.

Thiết kế của máy hàn

Máy nhỏ gọn, chắc chắn, đã được chứng minh trên công trường. Máy trên khung thép tấm nặng 101 kg. Dễ dàng mang đi.
– Khung cơ sở bằng gang nhôm đúc.
– Đơn vị hàn nối đầu REMS SSG 180 treo tự do để đảm bảo định vị chính xác của các mặt cần hàn.
– Đơn vị cắt mặt điện cho gia công song song và phẳng của đầu ống.
– Đơn vị hàn nối đầu và đơn vị cắt mặt điện lắp trượt mượt, có vòng bi.
– Thiết bị kẹp nhanh, cũng phù hợp cho các nhánh góc.
– Thiết bị ép nối, vạch chia rõ ràng để dễ đọc áp lực nối, tay cầm kẹp để giữ áp lực.
– Máy trên khung thép tấm với ngăn kéo tích hợp để kẹp và chỗ để ống.
– Phù hợp để sử dụng trên bàn làm việc hoặc trong tủ kim loại tấm tiêu chuẩn được cung cấp (= hộp đựng).

Các tính năng và khối chức năng của REMS SSG 160KS

• Cụm gia nhiệt theo tiêu chuẩn DVS: Đơn vị đốt hình tấm, bề mặt song song theo tiêu chuẩn DVS. Đơn vị đốt điện được nhúng trong gang nhôm chống ăn mòn để truyền nhiệt gián tiếp. Lớp phủ PTFE chất lượng cao bền bỉ ngăn chặn sự dính của mảnh vụn nhựa cũng như sự oxy hóa và giúp dễ dàng vệ sinh. Phân phối nhiệt lý tưởng và nhiệt độ ổn định trên toàn bộ khu vực làm việc. Có nắp bảo vệ cho đơn vị đốt.
• Điều khiển nhiệt độ điện tử: Nhiệt độ điều chỉnh có thể điều chỉnh từ 180 – 290°C, được thiết lập trước cho ống PE. Hệ thống điều khiển nhiệt độ điện tử tự động điều khiển nhiệt độ được thiết lập trước trong khoảng cho phép theo tiêu chuẩn DVS. Đèn báo nhiệt độ và đèn điều khiển công suất.
• Khối cắt mặt ống: Đơn vị cắt mặt điện với động cơ đa năng mạnh mẽ đặc biệt, công suất 500 W, để gia công song song và phẳng một hoặc cả hai đầu ống theo tiêu chuẩn DVS. Vị trí cắt mặt được định vị nhanh chóng với công tắc an toàn đã được chứng minh. Vỏ đóng kín cho đơn vị cắt mặt. Lưỡi cắt được làm cứng đặc biệt và mài đặc biệt đảm bảo việc cắt mặt dễ dàng và không rung.
• Thiết bị kẹp nhanh, cũng dùng cho nhánh góc: Thiết bị kẹp nhanh chắc chắn được làm từ thép mạ niken, bao gồm 2 kẹp với mỗi kẹp có 2 mắt kẹp cho ống có đường kính Ø 40, 50, 56, 63, 75, 90, 110, 125, 135, 140, 160 mm. Cũng phù hợp cho các nhánh góc.
• Chân ống hỗ trợ: Điều chỉnh đa dạng, dễ dàng định vị chân ống để hỗ trợ và căn chỉnh trục ống và phụ kiện cho ống có đường kính Ø 160 mm. 2 mắt chân ống cho mỗi ống Ø 40, 50, 56, 63, 75, 90, 110, 125, 135, 140 mm.

Thông số kỹ thuật máy hàn đầu nối ống nhựa

REMS SSM 160KS. Máy hàn nối đầu cho ống và phụ kiện nhựa PB, PE, PP, PVDF, PE Ø 40 – 90 mm SDR ≥ 6, PE Ø 40 – 110 mm SDR ≥ 9, PE Ø 40 – 125 mm SDR ≥ 11, PE Ø 40 – 140 mm SDR ≥ 17, PE Ø 40 – 160 mm SDR ≥ 21. Đơn vị hàn nối đầu với đơn vị đốt phủ PTFE có điện áp 230 V 50 – 60 Hz, công suất 1200 W. Nhiệt độ có thể điều chỉnh từ 180 – 290°C, được thiết lập trước cho ống PE. Hệ thống điều khiển nhiệt độ điện tử. Nắp bảo vệ cho đơn vị đốt.

Đơn vị cắt mặt điện có điện áp 230 V, 50-60 Hz, công suất 500 W. Thiết bị ép nối. Thiết bị kẹp nhanh, cũng dùng cho nhánh góc, bao gồm 2 kẹp với mỗi kẹp có 2 mắt kẹp Ø 40, 50, 56, 63, 75, 90, 110, 125, 135, 140, 160 mm. 2 chân ống Ø 160 mm với mắt chân ống Ø 40, 50, 56, 63, 75, 90, 110, 125, 135, 140 mm. Khung thép tấm với ngăn kéo tích hợp. Chìa khóa công việc. Tủ kim loại tấm đóng kín = hộp đựng.

Điểm nổi bật của máy hàn REMS SSG 160KS là đơn vị đốt được phủ lớp PTFE chất lượng cao, giúp ngăn chặn sự dính của mảnh vụn nhựa và sự oxy hóa, đồng thời dễ dàng làm sạch. Đơn vị đốt này có khả năng điều chỉnh nhiệt độ từ 180 – 290°C, đã được thiết lập trước cho ống PE, và được điều khiển bằng hệ thống điều khiển nhiệt độ điện tử. Ngoài ra, máy còn được trang bị bảo vệ cho đơn vị đốt, đảm bảo an toàn trong quá trình sử dụng.

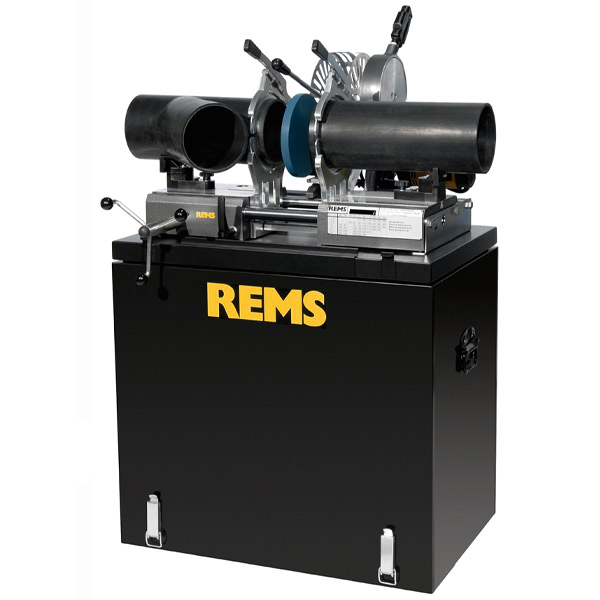

Máy hàn ống nhựa REMS SSG 160KS

Máy hàn đầu nối ống nhựa REMS SSG 160KS là một thiết bị mạnh mẽ và tin cậy, được thiết kế đặc biệt để hàn nối các loại ống và phụ kiện nhựa như PB, PE, PP, PVDF. Với khả năng làm việc trên ống có đường kính từ Ø 40 đến Ø 160 mm và theo các tiêu chuẩn SDR khác nhau, máy hàn này đáp ứng được nhiều yêu cầu trong các công việc lắp đặt thiết bị vệ sinh, ống thoát nước và tái tạo ống khói.

• Loại ống phù hợp:
  • Dùng cho ống và phụ kiện nhựa loại PB, PE, PP, và PVDF.
  • PE Ø 40 – 90 mm với SDR ≥ 6.
  • PE Ø 40 – 110 mm với SDR ≥ 9.
  • PE Ø 40 – 125 mm với SDR ≥ 11.
  • PE Ø 40 – 140 mm với SDR ≥ 17.
  • PE Ø 40 – 160 mm với SDR ≥ 21.
• Đặc điểm kỹ thuật:
  • Đơn vị hàn nối với phần gia nhiệt bọc PTFE, hoạt động ở 230 V và tần số 50 – 60 Hz, công suất 1200 W.
  • Nhiệt độ có thể điều chỉnh từ 180 – 290°C, được cài đặt sẵn cho ống PE.
  • Điều khiển nhiệt độ điện tử.
  • Thiết bị xẻ mặt ống hoạt động ở 230 V, tần số 50-60 Hz với công suất 500 W.

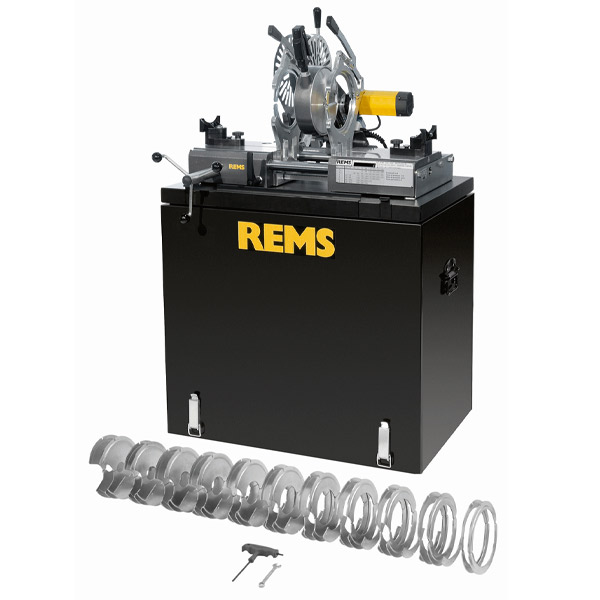

• Phụ kiện đi kèm:
  • Vỏ bảo vệ cho phần gia nhiệt.
  • Thiết bị ép.
  • Thiết bị kẹp nhanh, cũng dùng cho các nhánh góc, bao gồm 2 kẹp với mỗi kẹp có 2 lõi kẹp với các kích thước: Ø 40, 50, 56, 63, 75, 90, 110, 125, 135, 140, 160 mm.
  • 2 chân đỡ ống Ø 160 mm với các lõi đỡ cho ống kích thước: Ø 40, 50, 56, 63, 75, 90, 110, 125, 135, 140 mm.
  • Đế thép với ngăn kéo tích hợp.

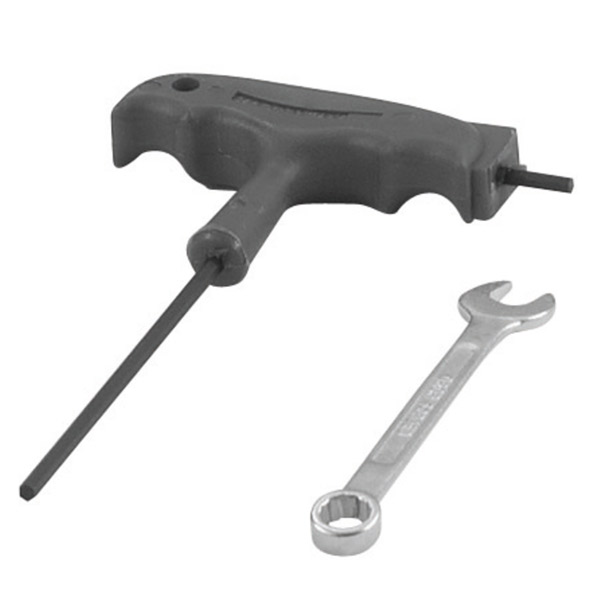

  • Chìa khóa làm việc.

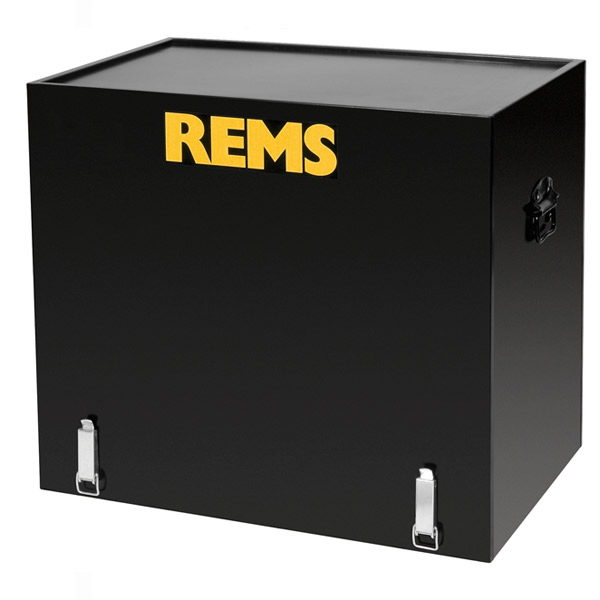

  • Tủ thép kín đáo có thể sử dụng như hộp đựng.

Máy hàn REMS SSG 160KS cũng đi kèm với đơn vị cắt mặt điện, sử dụng động cơ đa năng mạnh mẽ với công suất 500 W. Đơn vị cắt mặt này có khả năng gia công song song và phẳng một hoặc cả hai đầu ống, đảm bảo chất lượng và độ chính xác của các mặt hàn. Với lưỡi cắt được làm cứng đặc biệt và mài đặc biệt, quá trình cắt mặt diễn ra dễ dàng và không gây rung động.

Thuật ngữ SDR ≥ 11 hiểu như thế nào?

SDR (Standard Dimension Ratio) là một chỉ số thường được sử dụng trong ngành công nghiệp ống để chỉ tỷ lệ giữa đường kính ngoài và độ dày của thành ống. Nó được xác định như sau:

SDR= (Đường kính ngoài của ống)/(Độ dày thành ống)

Khi giá trị SDR lớn hơn hoặc bằng 11 (SDR ≥ 11), điều này có nghĩa là độ dày của thành ống so với đường kính ngoài của nó tương đối nhỏ.

Trong ngữ cảnh của ống nhựa, một SDR cao thường có nghĩa là ống có độ dày thành mỏng hơn, do đó chịu được áp lực thấp hơn. Ngược lại, một SDR thấp cho biết ống có độ dày thành dày hơn và có thể chịu áp lực cao hơn.

Trong trường hợp SDR ≥ 11, điều này có thể chỉ ra rằng ống được thiết kế để hoạt động ở áp lực thấp hơn so với các ống có SDR thấp hơn.
