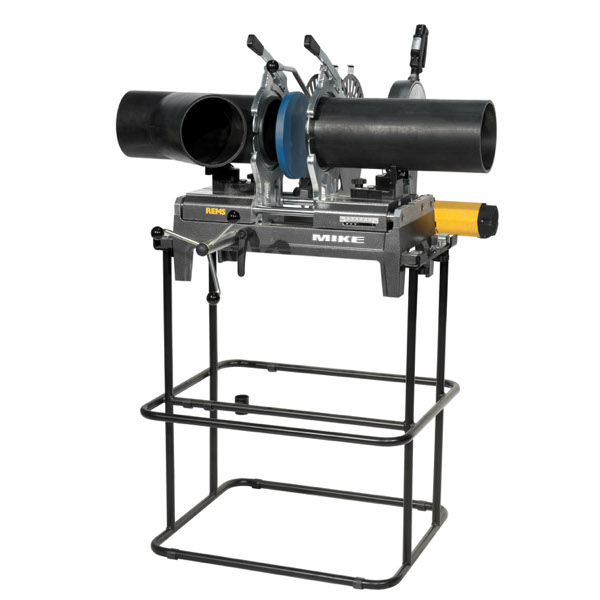

Máy hàn ống nhựa kiểu ghép đuôi REMS SSM 160RS

Máy hàn đuôi (Butt welding machine) là một loại máy được sử dụng để hàn hai đoạn ống hoặc tấm vật liệu cùng loại lại với nhau bằng cách đặt chúng cạnh nhau và áp dụng nhiệt và áp lực. Máy này thường được sử dụng trong ngành công nghiệp ống nhựa, đặc biệt là với các ống HDPE, PP, PVDF và nhựa khác.

Nguyên lý hoạt động của máy hàn đuôi ống nhựa

1. Làm sạch và Chuẩn bị: Hai đầu ống cần hàn được cắt thẳng, làm sạch và chuẩn bị đúng cách.
2. Gia nhiệt: Một đĩa gia nhiệt (thường được phủ bằng PTFE để tránh dính) được đặt giữa hai đầu ống và máy sẽ áp dụng một lực nhất định để hai đầu ống tiếp xúc với đĩa gia nhiệt. Khi hai đầu ống đạt đến nhiệt độ hàn mong muốn, chúng trở nên mềm và bắt đầu tan chảy.
3. Áp lực: Khi độ mềm mong muốn đã đạt được, đĩa gia nhiệt được gỡ bỏ, và hai đầu ống tan chảy được đưa lại gần nhau. Máy sau đó áp dụng một lực ép lên hai đầu ống, khiến chúng kết hợp chặt chẽ lại với nhau.
4. Làm lạnh: Khi quá trình hàn hoàn tất, vết hàn cần được làm lạnh một cách đều đặn để đảm bảo sự kết dính chặt chẽ. Làm lạnh có thể được thực hiện bằng không khí tự nhiên hoặc bằng nước.

Quá trình hàn đuôi đòi hỏi kỹ năng, kinh nghiệm và kiến thức kỹ thuật. Điều này đặc biệt quan trọng khi hàn các ống có đường kính lớn, nơi mà sự không chính xác trong nhiệt độ hoặc áp lực có thể dẫn đến việc hàn không đạt yêu cầu hoặc vết hàn không đồng đều.

Máy nhỏ gọn, tiện lợi để mang theo. Trọng lượng chỉ 45 kg. Rất thích hợp cho lắp đặt thiết bị vệ sinh và lắp đặt ống thoát nước, tái tạo ống khói với ống PVDF. Dùng cho công trường và xưởng.

Ống và phụ kiện nhựa trong PB, PE, PP, PVDF Ø 40 – 160 mm PE Ø 40 – 90 mm SDR ≥ 6 PE Ø 40 – 110 mm SDR ≥ 9 PE Ø 40 – 125 mm SDR ≥ 11 PE Ø 40 – 140 mm SDR ≥ 17 PE Ø 40 – 160 mm SDR ≥ 21

REMS SSM 160RS – lý tưởng cho thợ lắp ống. Nhẹ và nhỏ gọn. Bộ sưởi theo tiêu chuẩn DVS. Điều khiển nhiệt điện tử. Phủ PTFE chất lượng cao. Dao cắt mạnh mẽ. Vỏ bảo vệ đóng kín cho dao cắt.

Thiết kế: Nhẹ và nhỏ gọn. Trọng lượng thấp, chỉ 60 kg. Có thể dễ dàng mang theo bởi một người.

• Khung cơ bản bằng nhôm đúc
• Máy hàn đuôi REMS SSG 180 treo tự do để đảm bảo việc căn chỉnh chính xác các mặt cần hàn
• Bộ đơn vị dao cắt điện để gia công song song hai đầu ống
• Đơn vị hàn và đơn vị dao cắt điện trượt mượt, được lắp đặt trên bạc đạn
• Thiết bị kẹp nhanh, cũng phù hợp cho các nhánh góc
• Thiết bị ép, thang đo rõ ràng để dễ dàng đọc áp lực nối, tay cầm kẹp để giữ áp lực
• Có thể sử dụng trên bàn làm việc hoặc trên chân đế ống được cung cấp theo tiêu chuẩn ( = khung phụ = thiết bị vận chuyển).

Bộ tạo nhiệt theo tiêu chuẩn DVS: Bộ gia nhiệt hình dạng tấm, song song với tiêu chuẩn DVS. Bộ sưởi điện được nhúng trong hợp kim nhôm chống ăn mòn để truyền nhiệt gián tiếp. Lớp phủ PTFE chất lượng cao và bền lâu giúp ngăn chặn việc dính lại của các mảnh nhựa cũng như quá trình oxy hóa và giúp việc làm sạch trở nên dễ dàng. Phân phối nhiệt lý tưởng và nhiệt độ ổn định trong toàn bộ khu vực làm việc. Nắp bảo vệ cho bộ sưởi.

Điều khiển nhiệt điện tử: Điều chỉnh nhiệt độ 180–290°C, đặt trước cho ống PE. Bộ điều khiển nhiệt điện tử tự động điều chỉnh nhiệt độ đã đặt trước trong phạm vi cho phép theo tiêu chuẩn DVS. Đèn kiểm tra nhiệt độ và đèn kiểm tra nguồn điện.

Bộ dao cắt bề mặt: Bộ dao cắt điện với động cơ đặc biệt, mô-men xoắn cao, 500W, dùng để gia công song song hai đầu ống theo tiêu chuẩn DVS. Đặt dao cắt nhanh chóng với công tắc an toàn đã được kiểm chứng. Vỏ bảo vệ dao cắt đóng kín. Lưỡi dao bào được cứng hóa và mài đặc biệt đảm bảo việc bào dễ dàng, không rung.

Thiết bị kẹp nhanh, cũng dành cho các nhánh góc: Thiết bị kẹp nhanh chắc chắn được làm từ thép niken, bao gồm 2 kẹp với 2 miếng kẹp mỗi kẹp dành cho ống Ø 40, 50, 56, 63, 75, 90, 110, 125, 135, 140, 160 mm. Cũng thích hợp cho các nhánh góc.

Chân đỡ ống: Điều chỉnh đa năng, dễ dàng đặt chân đỡ ống cho ống Ø 160 mm để hỗ trợ và căn chỉnh trục dễ dàng của ống và phụ kiện. 2 chân đỡ ống dành cho mỗi ống Ø 40, 50, 56, 63, 75, 90, 110, 125, 135, 140 mm.

Heating element là gì?

“Heating element” thường được dịch ra tiếng Việt là “phần tử gia nhiệt” hoặc “bộ phận gia nhiệt”. Nó chính là thành phần trong các thiết bị điện được thiết kế để chuyển năng lượng điện thành năng lượng nhiệt thông qua quá trình điện trở.

Ví dụ, trong máy sưởi, ấm đun nước, lò vi sóng, hay bất kỳ thiết bị nào sử dụng năng lượng điện để tạo ra nhiệt, “phần tử gia nhiệt” là bộ phận chính giúp tạo ra nhiệt. Mục đích của nó là tạo ra nhiệt để sưởi ấm, đun nước, nấu ăn, hàn ghép, và nhiều ứng dụng khác.

Tiêu chuẩn DVS được hiểu ra sao?

DVS là viết tắt của “Deutscher Verband für Schweißen und verwandte Verfahren e.V.”, dịch ra tiếng Việt là “Hiệp hội Đức về Hàn và các Phương pháp Liên quan”. DVS đưa ra các tiêu chuẩn và hướng dẫn kỹ thuật cho nhiều quá trình trong ngành công nghiệp hàn, bao gồm hàn nhiệt cho ống và ống nhựa.

Tiêu chuẩn DVS đối với hàn ống nhựa cụ thể mô tả yêu cầu kỹ thuật, thời gian hàn, nhiệt độ, và các tham số khác cần tuân theo để đảm bảo rằng việc hàn được thực hiện đúng và an toàn. Việc tuân thủ các tiêu chuẩn này đảm bảo rằng các mối hàn có độ bền và độ tin cậy cao.

Khi bạn thấy từ “Heating element according to DVS” hoặc mô tả tương tự trong các sản phẩm hàn ống nhựa, nó chỉ ra rằng bộ phận gia nhiệt tuân thủ theo các tiêu chuẩn được đặt ra bởi DVS, đảm bảo chất lượng và an toàn khi sử dụng.

Cấu hình máy hàn đuôi ống nhựa REMS SSM 160RS

1. Loại máy: Butt welding machine (máy hàn đầu cuối).
2. Ống và phụ kiện nhựa tương thích:
   • PB, PE, PP, PVDF.
   • PE Ø 40 – 90 mm SDR ≥ 6.
   • PE Ø 40 – 110 mm SDR ≥ 9.
   • PE Ø 40 – 125 mm SDR ≥ 11.
   • PE Ø 40 – 140 mm SDR ≥ 17.
   • PE Ø 40 – 160 mm SDR ≥ 21.
3. Bộ phận gia nhiệt:
   • Phần tử gia nhiệt được phủ PTFE.
   • Điện áp: 230 V, Tần số: 50 – 60 Hz.
   • Công suất: 1200 W.
   • Nhiệt độ điều chỉnh: 180 – 290°C (được thiết lập sẵn cho ống PE).
   • Bộ điều khiển nhiệt độ điện tử.
   • Có vỏ bảo vệ cho phần tử gia nhiệt.
4. Bộ máy bào:
   • Điện áp: 230 V, Tần số: 50-60 Hz.
   • Công suất: 500 W.
5. Thiết bị ép.
6. Bộ thiết bị kẹp nhanh, cũng phù hợp cho nhánh góc:
   • Gồm 2 kẹp với 2 lõi kẹp cho mỗi kích cỡ Ø 40, 50, 56, 63, 75, 90, 110, 125, 135, 140, 160 mm.
7. Giá đỡ ống:
   • 2 giá đỡ ống Ø 160 mm với các lõi giá đỡ ống kích cỡ Ø 40, 50, 56, 63, 75, 90, 110, 125, 135, 140 mm.
8. Cờ lê vòng miệng
9. Hộp thép: dùng để đựng lõi giá đỡ ống và lõi kẹp.
10. Khung ống: cũng chức năng như khung cơ bản và thiết bị mang vác.

Tổng quan về máy hàn đuôi ống nhựa REMS SSM 160RS

1. Tính ưu việt:

• Kích thước nhỏ gọn: REMS SSM 160RS là một máy nhỏ gọn, tiện dụng và dễ dàng di chuyển.
• Phần tử gia nhiệt cao cấp: Máy có phần tử gia nhiệt được phủ PTFE, đảm bảo độ bền và tính năng chống dính, giúp bảo vệ bề mặt của ống khỏi các dấu vết nhiệt.
• Điều khiển nhiệt độ điện tử: Cho phép điều chỉnh và duy trì nhiệt độ ổn định, đảm bảo hàn mối chất lượng.
• Thiết bị bào điện: Dùng để tạo bề mặt ống sạch và phẳng trước khi hàn.

2. Phạm vi ứng dụng:

• Máy hàn này được thiết kế để hàn ống và phụ kiện bằng nhựa như PB, PE, PP, và PVDF.
• Đặc biệt thích hợp cho việc lắp đặt hệ thống thoát nước, sửa chữa ống khói và ứng dụng khác trong ngành cơ điện.

3. Cách lựa chọn:

• Đường kính ống: REMS SSM 160RS có thể hàn ống có đường kính từ 40mm đến 160mm. Cần xem xét đường kính ống mình sử dụng thường xuyên để chọn máy phù hợp.
• Yếu tố tiêu chuẩn DVS: Đảm bảo rằng máy và các phụ kiện đi kèm đều tuân thủ tiêu chuẩn DVS.
• Phụ kiện kèm theo: Đối với người mới sử dụng máy, nên chọn bộ máy kèm theo tất cả phụ kiện cần thiết, như khớp nối nhanh, đế máy, và các ống hỗ trợ.

4. Lưu ý khi mua máy:

• Tính năng và phụ kiện: Xác định xem bạn cần những tính năng và phụ kiện gì, ví dụ như phần tử gia nhiệt có phủ PTFE hay không.
• Thiết kế và trọng lượng: Mua máy có thiết kế nhỏ gọn, dễ dàng di chuyển và lắp đặt.
• Chọn máy từ nhà sản xuất uy tín: REMS là một thương hiệu uy tín và nên chọn mua từ những đại lý hoặc nhà phân phối chính thức.

Khi lựa chọn máy hàn đuôi ống REMS SSM 160RS, bạn sẽ có một giải pháp hiệu quả và đáng tin cậy cho các ứng dụng hàn ống nhựa chuyên nghiệp.
