Máy tạo rãnh Magnum 2020 RG-T REMS 340232 R380

Máy tạo rãnh ống REMS Magnum 2020 RG-T phục vụ tạo rãnh trên ống kim loại cho hệ thống khớp nối từ DN 25 đến DN 300, tương đương 1 đến 12 inch. Động cơ ba pha 400 V, 50 Hz, công suất 2000 W, tốc độ 52/26 vòng mỗi phút duy trì ổn định ngay cả khi chịu tải đầy. Hộp số không cần bảo trì, đầu kẹp nhanh tự tăng lực đã được kiểm chứng, đầu định tâm phía sau, khay đặt dụng cụ tích hợp. Công tắc chân an toàn có nút dừng khẩn cấp, đảm bảo kiểm soát vận hành chính xác.

Thiết bị hoạt động êm, phù hợp lắp đặt trên bàn làm việc, giá đỡ cố định, giá đỡ di động gập được hoặc giá đỡ di động có khay chứa vật liệu. Bộ cung cấp gồm bơm thủy lực tay, đĩa điều chỉnh bậc tích hợp cho chặn độ sâu rãnh tự động, một bộ con lăn tạo rãnh (con lăn ép, con lăn chống ép) 2-6 inch, chìa lục giác đầu chốt. Đóng gói trong hộp carton.

Đặc điểm kỹ thuật máy tạo rãnh REMS Magnum 2020 RG-T

Động cơ và hệ truyền động

Động cơ ba pha chuyển đổi cực, điện áp 400 V, tần số 50 Hz, công suất 2000 W. Tốc độ 52/26 vòng mỗi phút duy trì ngay cả khi chịu tải đầy, giúp gia công liên tục không gián đoạn. Hộp số không cần bảo trì, giảm thời gian chết và chi phí vận hành. Hoạt động êm, phù hợp môi trường xưởng đòi hỏi tiếng ồn thấp.

• Động cơ ba pha 400 V, 50 Hz, 2000 W
• Tốc độ 52/26 vòng/phút, ổn định dưới tải đầy
• Hộp số không cần bảo trì
• Hoạt động êm, tiếng ồn thấp
• Chuyển đổi cực linh hoạt

Thiết kế hộp số kín, bảo vệ bộ truyền động khỏi bụi và mạt kim loại trong quá trình gia công. Động cơ chuyển đổi cực cho phép điều chỉnh tốc độ phù hợp với đường kính ống và độ cứng vật liệu. Khả năng duy trì mô-men xoắn cao giúp tạo rãnh đều, không bị trượt hoặc giật.

Hệ thống kẹp và định tâm

Đầu kẹp nhanh tự tăng lực đã được kiểm chứng, giữ chặt ống khi gia công mà không cần điều chỉnh thủ công nhiều lần. Đầu định tâm phía sau hỗ trợ ổn định ống dài, giảm rung động và độ lệch tâm. Khay đặt dụng cụ tích hợp giúp sắp xếp con lăn, chìa khóa và phụ kiện gọn gàng trong tầm tay.

• Đầu kẹp nhanh tự tăng lực
• Đầu định tâm phía sau
• Khay đặt dụng cụ tích hợp
• Giữ chặt ống đường kính 1-12 inch
• Giảm rung động, tăng độ chính xác

Cơ cấu kẹp tự động điều chỉnh lực kẹp theo đường kính ống, tránh làm biến dạng thành ống mỏng. Đầu định tâm phía sau có thể điều chỉnh vị trí, phù hợp với chiều dài ống khác nhau. Khay dụng cụ gắn cố định trên thân máy, tránh thất lạc phụ kiện khi di chuyển thiết bị.

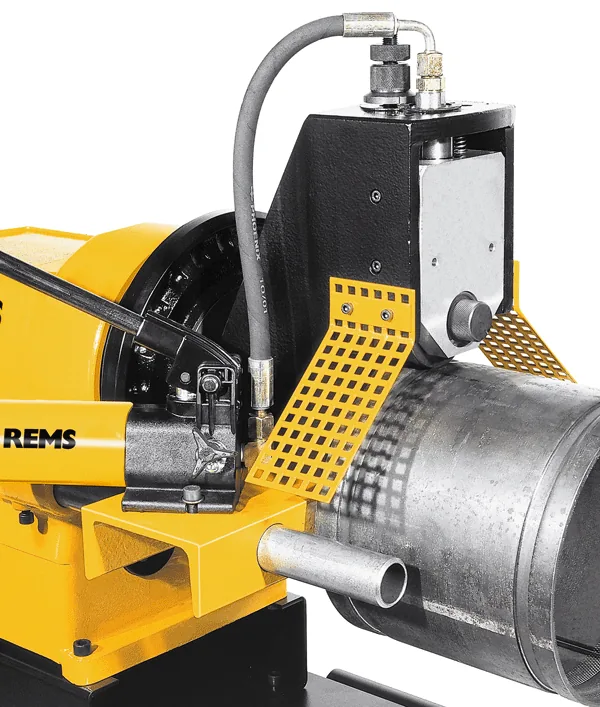

Hệ thống tạo rãnh và điều chỉnh độ sâu

Bộ cung cấp gồm bơm thủy lực tay, đĩa điều chỉnh bậc tích hợp cho chặn độ sâu rãnh tự động. Một bộ con lăn tạo rãnh (con lăn ép, con lăn chống ép) 2-6 inch đi kèm, phù hợp phạm vi ống phổ biến. Đĩa điều chỉnh bậc giúp cài đặt độ sâu rãnh trước, máy tự dừng khi đạt độ sâu mong muốn, đảm bảo đồng nhất giữa các mối nối.

• Bơm thủy lực tay
• Đĩa điều chỉnh bậc tích hợp
• Chặn độ sâu rãnh tự động
• Bộ con lăn 2-6 inch (con lăn ép, con lăn chống ép)
• Chìa lục giác đầu chốt đi kèm

Bơm thủy lực tay cung cấp lực ép ổn định, điều khiển tốc độ tiến dao chính xác. Đĩa điều chỉnh có các bậc khắc sẵn theo tiêu chuẩn độ sâu rãnh phổ biến, giảm thời gian thiết lập. Con lăn ép và con lăn chống ép làm việc đồng bộ, tạo rãnh đều không méo cạnh. Chìa lục giác đầu chốt phục vụ tháo lắp con lăn nhanh chóng.

An toàn và điều khiển

Công tắc chân an toàn có nút dừng khẩn cấp, cho phép người vận hành dừng máy ngay lập tức khi phát hiện bất thường. Thiết kế công tắc chân giải phóng hai tay, tăng khả năng kiểm soát ống và điều chỉnh vị trí gia công. Nút dừng khẩn cấp đặt ở vị trí dễ tiếp cận, đáp ứng yêu cầu an toàn lao động.

• Công tắc chân an toàn
• Nút dừng khẩn cấp
• Giải phóng hai tay khi vận hành
• Dễ tiếp cận trong tình huống khẩn cấp

Công tắc chân có bảo vệ chống lăn, tránh kích hoạt nhầm khi di chuyển thiết bị. Nút dừng khẩn cấp màu đỏ nổi bật, dễ nhận biết ngay cả trong điều kiện ánh sáng yếu. Hệ thống điện có bảo vệ quá tải, tự ngắt khi động cơ quá nhiệt hoặc quá dòng.

Ứng dụng thường gặp

Máy tạo rãnh REMS Magnum 2020 RG-T phục vụ lắp đặt hệ thống ống nước, ống chữa cháy, ống khí nén trong công trình dân dụng và công nghiệp. Phù hợp xưởng cơ khí, công trường xây dựng, nhà máy sản xuất đòi hỏi khớp nối ống nhanh, không hàn. Tạo rãnh chính xác cho các loại ống thép đen, thép mạ kẽm, thép không gỉ đường kính từ 1 đến 12 inch. Hỗ trợ lắp đặt hệ thống HVAC, đường ống dẫn hóa chất, dầu khí trong nhà máy chế biến.

Lắp đặt và bảo quản

Thiết bị lắp đặt trên bàn làm việc, giá đỡ cố định, giá đỡ di động gập được hoặc giá đỡ di động có khay chứa vật liệu. Chọn giá đỡ phù hợp với không gian xưởng và tần suất di chuyển. Bảo quản trong hộp carton khi không sử dụng, tránh bụi và ẩm. Kiểm tra hộp số, đầu kẹp, con lăn định kỳ, thay thế khi mòn. Vệ sinh bề mặt máy sau mỗi ca, giữ đầu kẹp và đầu định tâm sạch sẽ để đảm bảo độ chính xác.
