Panme cơ đo ngoài

Panme cơ đo ngoài VOGEL Germany 23058, độ chính xác 0.01mm

Name: Panme cơ đo ngoài VOGEL Germany 23058, độ chính xác 0.01mm
Brand: VOGEL GERMANY
SKU: 23058x
Price: 20000000.0 VND
Availability: PreOrder

★ 0 (0 đánh giá) • Đã bán 0

Độ chính xác cao hơn chuẩn DIN 863, thân hợp kim nhẹ phủ sơn búa xám, mặt đo phủ carbide, cơ cấu cóc ổn định, bánh hãm cố định nhanh, bước chia 0.01 mm, kèm dưỡng chuẩn từ 25 mm trở lên, phù hợp đo trục và chi tiết kim loại.

SKU: 23058x

20.000.000 đ

Trạng thái kho: Đặt hàng chờ nhập 4-8 tuần

Giá đã bao gồm VAT

Mô tả

Panme cơ đo ngoài VOGEL Germany 23058 thang đo từ 0 đến 100mm. Cung cấp bốn tuỳ chọn mã hàng khác nhau. Thiết bị này nổi bật với độ chính xác ấn tượng lên đến ±0.01mm. Phù hợp với các yêu cầu kỹ thuật cao trong ngành công nghiệp.

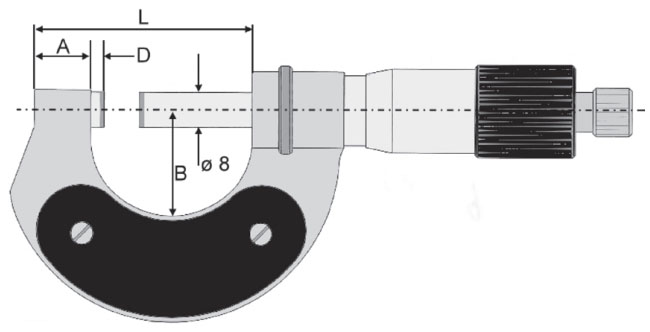

Bản vẽ kỹ thuật Panme cơ đo ngoài 23058 Series

Với đường kính chuôi đo 21mm và bước nhảy của vạch chia là 0.5mm, panme này cho phép đo lường chính xác các chi tiết máy một cách tỉ mỉ. Độ sai số toàn tầm đo rất thấp, chỉ 0.002mm, cho thấy khả năng đo lường vượt trội hơn hẳn tiêu chuẩn DIN 863.

Mã	Thang đo	Độ chính xác	ø chuôi đo	Bước nhảy	A	B	D	L	Sai số tối đa
	mm	mm	ømm	mm	mm	mm	mm	mm	mm
230586	0 – 25	0.01	21	0.5	13	24	3	37	0.002
230587	25 – 50	0.01	21	0.5	13	34	3	62	0.002
230588	50 – 75	0.01	21	0.5	15	46	3	87	0.003
230589	75 – 100	0.01	21	0.5	15	60	3	112	0.003

Khung panme bằng kim loại phủ sơn búa màu xám, có tấm cách nhiệt để ổn định nhiệt độ và duy trì độ chính xác khi đo.

Đặc điểm và tính năng

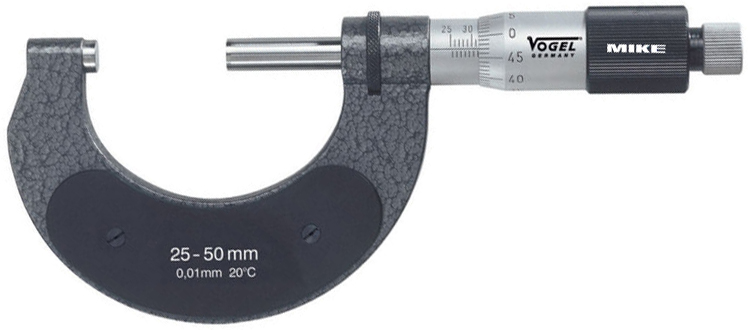

Cụm thuật ngữ từ tài liệu của hãng: “hammer blow grey lacquered frame, with insulation plates”. Trong ngữ cảnh của panme (micrometer) được hiểu chính xác như sau:

“Hammer blow grey lacquered frame”: phần khung panme được sơn phủ màu xám kiểu “búa gõ” (hammer blow finish). Đây là lớp sơn công nghiệp đặc biệt có bề mặt sần nhẹ. Giúp tăng độ bền cơ học, chống trầy và chống ăn mòn. Màu xám này là dạng màu chuẩn cho khung panme kim loại của Vogel Germany.

Độ chính xác cao hơn tiêu chuẩn DIN 863, phù hợp cho các ứng dụng đo chuyên nghiệp.
Khung panme bằng hợp kim nhẹ, phủ sơn búa màu xám. Có tấm cách nhiệt giúp giảm ảnh hưởng nhiệt từ tay người dùng đến phép đo.
Tang đo và ống chia độ phủ bề mặt si mờ giúp đọc trị số rõ ràng, tránh chói sáng.
Mặt đo phủ carbide, mài lapped tinh xảo, chịu mài mòn cao, đảm bảo độ bền lâu dài.
Trục vít tôi cứng và mài phẳng, vận hành trơn tru và duy trì độ chính xác sau thời gian dài sử dụng.
Cơ cấu cóc giới hạn lực đo, đảm bảo áp lực đo luôn ổn định giữa các lần đo.
Vòng hãm (locking wheel) cho phép cố định nhanh kết quả đo một cách chính xác.
Cung cấp dưỡng chuẩn (setting gauge) cho các model từ 25 mm trở lên để kiểm tra và hiệu chuẩn.

“With insulation plates”: khung panme có tấm cách nhiệt (thường là nhựa cứng hoặc bakelite) ở vị trí tay cầm. Mục đích là ngăn nhiệt từ tay người dùng truyền vào khung kim loại. Giảm sai số do giãn nở nhiệt khi đo chi tiết có độ chính xác cao.

Panme cơ đo ngoài VOGEL Germany 23058 Thang đo từ 0mm đến 100mm

Thiết kế bên ngoài của panme bao gồm một khung được sơn màu xám đục và có các tấm cách điện, giúp đảm bảo độ bền và an toàn khi sử dụng. Các bề mặt tiếp xúc làm từ carbide đã được mài nhẵn, cùng với trục vít cứng hóa và mài giũa, giúp tăng độ chính xác và tuổi thọ của thiết bị.

Thang đo 4 tuỳ chọn mã hàng từ 0 đến 100mm.
Độ chính xác: 0.01mm.
Đường kính chuôi đo: 21mm.
Bước nhảy vạch chia: 0.5mm.
Độ sai số toàn tầm đo: 0.002mm. 0.003mm tuỳ mã hàng
Tiêu chuẩn DIN 863.
Cấu trúc: Khung sơn màu xám đục, có tấm cách điện.
Bề mặt tiếp xúc làm từ carbide, đã được mài nhẵn.
Trục vít cứng hóa và mài giũa.
Bước điều chỉnh bằng ăn khớp bánh răng để dừng hoặc điều chỉnh chuôi đo chính xác.
Từ 25 mm trở lên đi kèm setting gauge
Vạch chia khắc laser cho độ bền và dễ đọc cao.

Ngoài ra, panme này được trang bị bước điều chỉnh bằng ăn khớp bánh răng, giúp người dùng dừng hoặc điều chỉnh chuôi đo chính xác và đo ổn định. Đặc biệt, từ kích cỡ 25 mm trở lên, panme đi kèm với setting gauge, tăng thêm tính năng cho người dùng. Các vạch chia trên panme được khắc laser, bền bỉ, rất dễ đọc trong quá trình sử dụng.

Tags / Từ khóa: VOGEL Germany 23058

Bảng giá & Đặt hàng

Mã SKU	Giá (VND)	Bước dịch chuyển	Dung sai toàn tầm	Đk chuôi	Độ chính xác
230589	21.672.000 đ	0.5mm	± 0.003mm	21mm	±0.01mm
230587	18.584.000 đ	0.5mm	± 0.002mm	21mm	±0.01mm
230588	20.101.000 đ	0.5mm	± 0.003mm	21mm	±0.01mm
230586	14.142.000 đ	0.5mm	± 0.002mm	21mm	±0.01mm
