Panme cơ đo ngoài 23130, đo từ 0-150mm, độ chính xác 0.01mm

Panme cơ đo ngoài Vogel Germany 23130, độ chính xác 0.01mm

Name: Panme cơ đo ngoài Vogel Germany 23130, độ chính xác 0.01mm
Brand: Vogel Germany
SKU: 23130x
Availability: PreOrder

Mã: 23130x

Vạch chia khắc laser, cơ cấu ratchet với bước điều chỉnh bánh răng, bề mặt đo carbide, đường kính chuôi đo 18mm, sai số tối đa 0.004-0.006mm, khung sơn màu xanh chịu lực, từ 25mm có vòng dưỡng đo, sản xuất theo tiêu chuẩn DIN 863.

Mô tả

Panme cơ đo ngoài VOGEL Germany 23130x dụng cụ đo lường chính xác, được thiết kế để đo các chi tiết từ 0 đến 150mm. Thước panme ngoài đáp ứng tiêu chuẩn DIN 863. Đầu trục đo bằng hợp kim Cabide độ cứng cao, chống mài mòn.. Trong mã hàng 23130x thì x là biến thể khác cùng dòng họ.

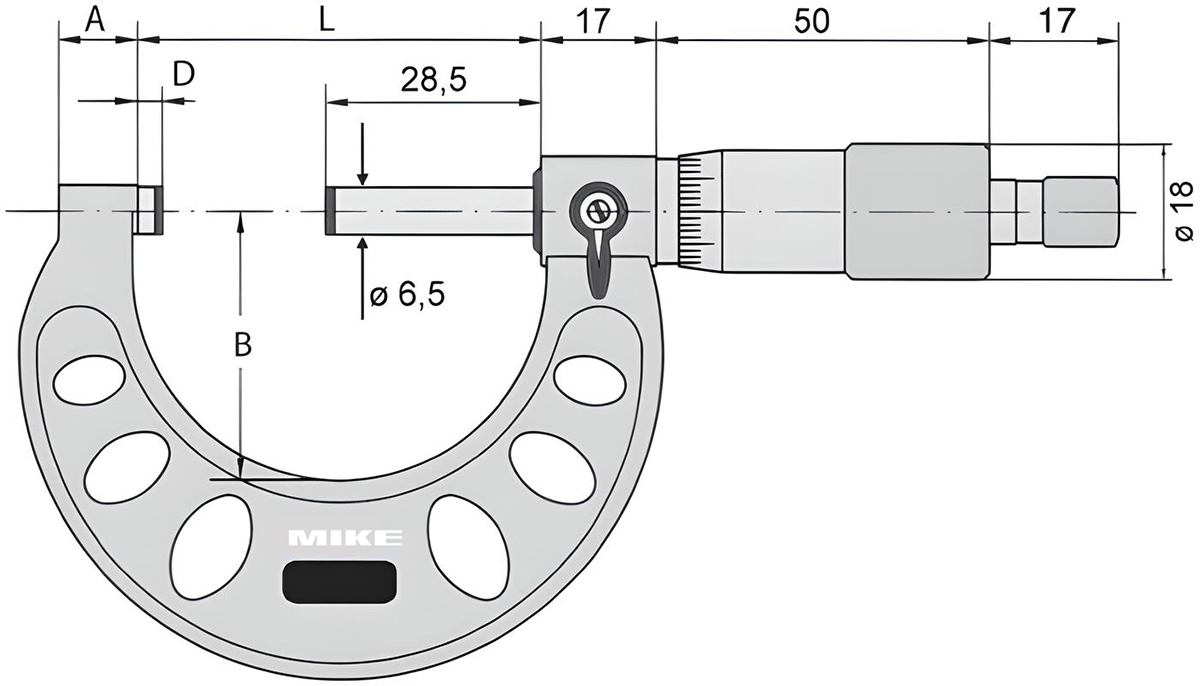

Với thiết kế nhẹ, vạch chia theo hệ mét, và các tính năng tiện dụng, panme này rất phù hợp cho các công việc trong xưởng cơ khí và các ngành công nghiệp khác. Theo bản vẽ trên, một số kích thước vật lý của panme sẽ giống nhau ở mọi modem. Chằng hạn đường kính trục đo Ø6.5mm. Đường kính chuôi panme Ø18mm.

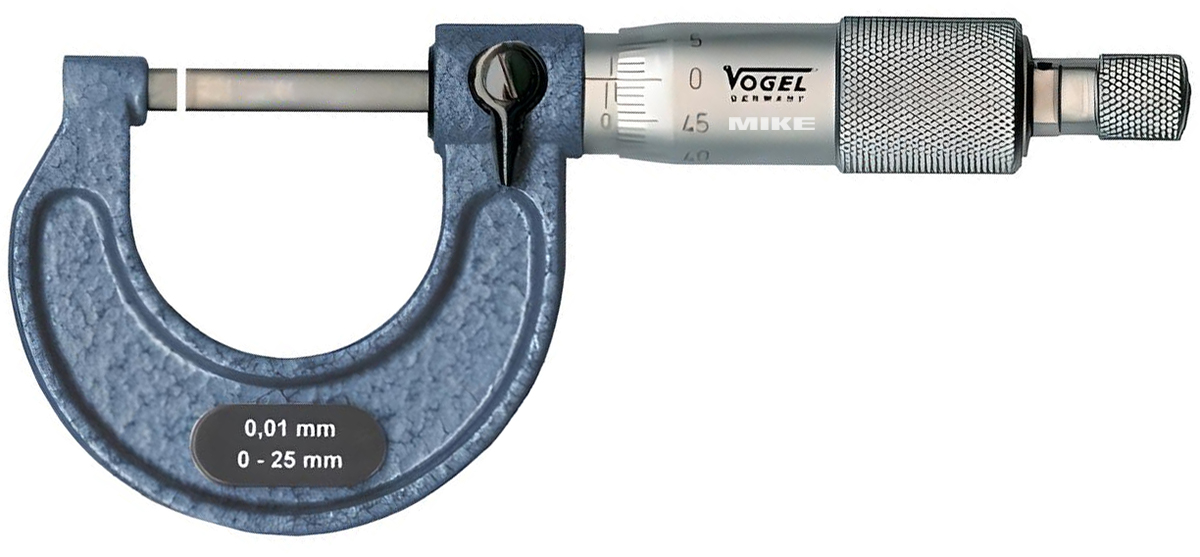

Panme cơ đo ngoài 23130,
đo từ 0-150mm, độ chính xác 0.01mm

Vỏ ngoài của panme được hoàn thiện bằng lớp mạ crôm mờ, cùng với khung sơn màu xanh chịu lực. Bề mặt đo của panme được làm từ carbide, được mài mịn và đánh bóng, đảm bảo độ chính xác và độ bền.

Thang đo: 0-150mm
Độ chính xác: 0.01mm
Đường kính chuôi đo: 18mm
Bước nhảy vạch chia: 0.5mm
Sai số tối đa: 0.004-0.006mm
Vạch chia khắc laser
Bề mặt đo carbide, mài mịn và đánh bóng
Cơ cấu ratchet: Bước điều chỉnh bằng ăn khớp bánh răng
Khóa vị trí nhanh và chính xác
Khung sơn màu xanh chịu lực
Từ thang đo 25mm đi kèm vòng dưỡng đo
Sản xuất theo tiêu chuẩn DIN 863

Vạch chia được khắc laser giúp dễ đọc và rõ ràng. Panme có đường kính chuôi đo là 18mm và bước nhảy vạch chia là 0.5mm, giúp người dùng thao tác dễ dàng và chính xác.

Panme cơ đo ngoài 23130

Panme còn được trang bị cơ cấu ratchet với bước điều chỉnh bằng ăn khớp bánh răng, giúp duy trì áp lực đo ổn định và chính xác. Bánh xe khóa cho phép cố định nhanh chóng và chính xác vị trí đo.

Với sai số tối đa của panme dao động từ 0.004mm đến 0.006mm tùy theo từng phiên bản cụ thể. Từ thang đo 25mm trở lên, sản phẩm còn đi kèm với vòng dưỡng đo để thiết lập và hiệu chuẩn dễ dàng.

Mã hàng	Thang đo	Độ chính xác	Đường kính chuôi đo	Bước nhảy vạch chia	A	B	D	L	Sai số tối đa
	mm	mm	mm	mm	mm	mm	mm	mm	mm
231301	0 – 25	0.01	18	0.5	9	28	3	32	0.004
231302	25 – 50	0.01	18	0.5	14	38	3	57	0.004
231303	50 – 75	0.01	18	0.5	15	49	3	82	0.005
231304	75 – 100	0.01	18	0.5	15	60	3	107	0.005

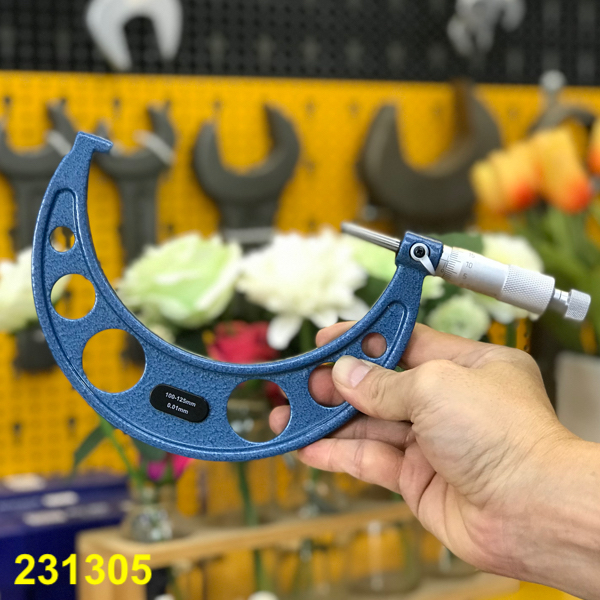

231305	100 – 125	0.01	18	0.5	16.5	73	3	133	0.006
231306	125 – 150	0.01	18	0.5	16.5	85	3	158	0.006

Panme VOGEL Germany 23130 còn có thiết kế chắc chắn, phù hợp cho các kỹ sư cơ khí và các nhà máy chế tạo. Đây là công cụ đo hữu ích đảm bảo các phép đo lường kỹ thuật luôn đạt độ chính xác cao.

Mã sp	Mua	Thang đo	Đk chuôi	Dung sai toàn tầm
231301	Panme cơ đo ngoài Vogel Germany 23130, độ chính xác 0.01mm quantity	0-25mm	18mm	± 0.004mm
231302	Panme cơ đo ngoài Vogel Germany 23130, độ chính xác 0.01mm quantity	25-50mm	18mm	± 0.004mm
231303	Panme cơ đo ngoài Vogel Germany 23130, độ chính xác 0.01mm quantity	50-75mm	18mm	± 0.005mm
231304	Panme cơ đo ngoài Vogel Germany 23130, độ chính xác 0.01mm quantity	75-100mm	18mm	± 0.005mm
231305	Panme cơ đo ngoài Vogel Germany 23130, độ chính xác 0.01mm quantity	100-125mm	18mm	± 0.006mm
231306	Panme cơ đo ngoài Vogel Germany 23130, độ chính xác 0.01mm quantity	125-150mm	18mm	± 0.006mm

Chờ nhập 4-8 tuần
