Panme cơ đo ngoài 23135, 0-200mm, độ chính xác 0.001mm

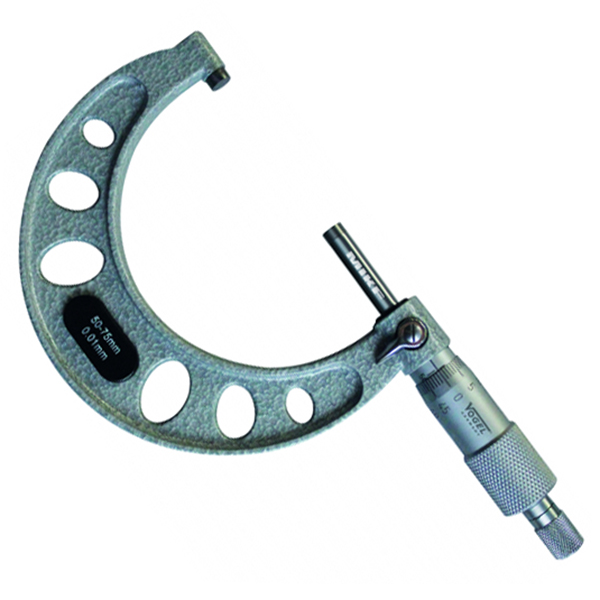

Panme cơ đo ngoài 231355-231358, 0-200mm, độ chính xác 0.001mm

Panme cơ đo ngoài Vogel Germany 23135x, chính xác 0.001mm

Name: Panme cơ đo ngoài Vogel Germany 23135x, chính xác 0.001mm
Brand: Vogel Germany
SKU: 23135
Availability: PreOrder

Mã: 23135

Với bề mặt đo carbide, vạch chia khắc laser, cơ cấu ratchet với bánh răng ăn khớp, sai số tối đa 0.004-0.007mm, tay cầm cách nhiệt, bánh xe khóa vị trí, sản xuất theo tiêu chuẩn DIN 863, đi kèm vòng dưỡng đo, đảm bảo độ bền và chính xác cao.

Mô tả

Dòng thước đo ngoài External Micrometers 23135x do Vogel Germany sản xuất theo tiêu chuẩn DIN 863, đáp ứng yêu cầu đo lường chính xác trong gia công cơ khí và kiểm tra kỹ thuật. Thân thước được phủ sơn hammmer blow màu xám chống chịu tốt, tay cầm bọc cách nhiệt và bề mặt đo phủ carbide mài lapped, giúp nâng cao độ bền và độ ổn định trong quá trình sử dụng.

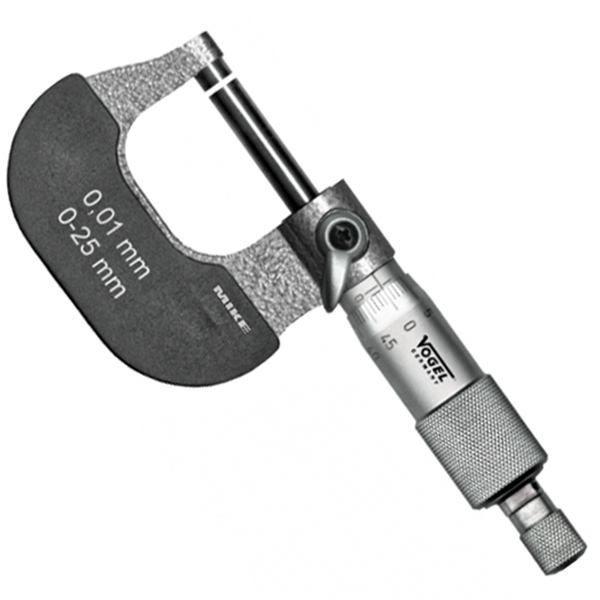

Panme cơ đo ngoài 231351-231354, 0-200mm, độ chính xác 0.001mm

Cấu tạo trục đo đã được tôi cứng và mài chính xác, kết hợp với cần khóa giúp cố định vị trí đo nhanh chóng. Mỗi model đều tích hợp cơ cấu răng khía (ratchet) đảm bảo lực đo không đổi, góp phần duy trì độ tin cậy của kết quả. Các model từ 25 mm trở lên đều kèm theo đồng hồ chuẩn để cài đặt điểm 0.

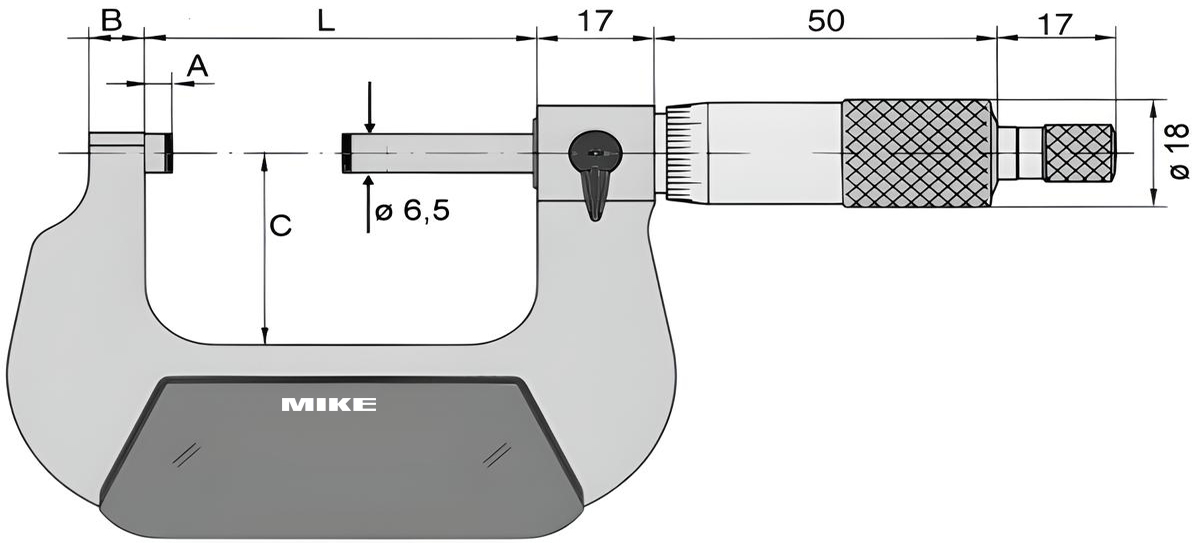

Mã hàng	Thang đo	Độ chính xác	Ømm chuôi	Bước nhảy vạch chia	A	B	D	L	Sai số tối đa
	mm	mm	mm	mm	mm	mm	mm	mm	mm
231351	0 – 25	0.01	18	0.5	6	24	3	32	0.004
231352	25 – 50	0.01	18	0.5	8	32	3	57	0.004
231353	50 – 75	0.01	18	0.5	8	45	3	82	0.005
231354	75 – 100	0.01	18	0.5	8	57	3	107	0.005
231355	100 – 125	0.01	18	0.5	8	70	3	133	0.006
231356	125 – 150	0.01	18	0.5	8	82	3	158	0.006
231357	150 – 175	0.01	18	0.5	8	95	5.5	183	0.007
231358	175 – 200	0.01	18	0.5	8	107	5.5	209	0.007

Dòng sản phẩm gồm 8 mã: từ 231351 đến 231358, tương ứng với dải đo từ 0–25 mm đến 175–200 mm, độ chia cố định 0,01 mm, đường kính trục đo ø18 mm, và có khả năng đo chính xác với sai số tối đa chỉ từ 0.004 mm đến 0.007 mm tùy mã. Thông số chi tiết như chiều sâu đo (D), chiều dài toàn bộ (L) và trọng lượng đóng gói sẽ được cung cấp theo yêu cầu.

Panme cơ đo ngoài 23135x, 0-200mm
độ chính xác 0.001mm

Vạch chia được khắc bằng laser, giúp dễ đọc và rõ ràng, với bước nhảy vạch chia là 0.5mm.

Đáp ứng tiêu chuẩn DIN 863
Độ chia: 0,01 mm
Dải đo: từ 0–25 mm đến 175–200 mm (8 model: 231351–231358)
Bề mặt đo phủ carbide, mài lapped
Trục đo đã tôi cứng và mài chính xác
Có cần khóa để cố định vị trí đo
Cơ cấu bánh cóc (ratchet) đảm bảo lực đo không đổi
Tay cầm bọc cách nhiệt, thân sơn hammer-blow màu xám
Đường kính trục đo: ø18 mm
Sai số tối đa (max. error): từ 0.004 mm đến 0.007 mm tùy model
Từ model 25 mm trở lên có kèm đồng hồ chuẩn (setting gauge)
Chiều sâu đo (D): 3–5.5 mm
Chiều dài tổng thể (L): 32–209 mm
Kích thước đóng gói và trọng lượng: cung cấp theo yêu cầu

Mã sp	Mua	Thang đo	Dung sai toàn tầm
231351	Panme cơ đo ngoài Vogel Germany 23135x, chính xác 0.001mm quantity	0-25mm	± 0.004mm
231352	Panme cơ đo ngoài Vogel Germany 23135x, chính xác 0.001mm quantity	25-50mm	± 0.004mm
231353	Panme cơ đo ngoài Vogel Germany 23135x, chính xác 0.001mm quantity	50-75mm	± 0.005mm
231354	Panme cơ đo ngoài Vogel Germany 23135x, chính xác 0.001mm quantity	75-100mm	± 0.006mm
231355	Panme cơ đo ngoài Vogel Germany 23135x, chính xác 0.001mm quantity	100-125mm	± 0.005mm
231356	Panme cơ đo ngoài Vogel Germany 23135x, chính xác 0.001mm quantity	125-150mm	± 0.006mm
231357	Panme cơ đo ngoài Vogel Germany 23135x, chính xác 0.001mm quantity	150-175mm	± 0.007mm
231358	Panme cơ đo ngoài Vogel Germany 23135x, chính xác 0.001mm quantity	175-200mm	± 0.007mm
