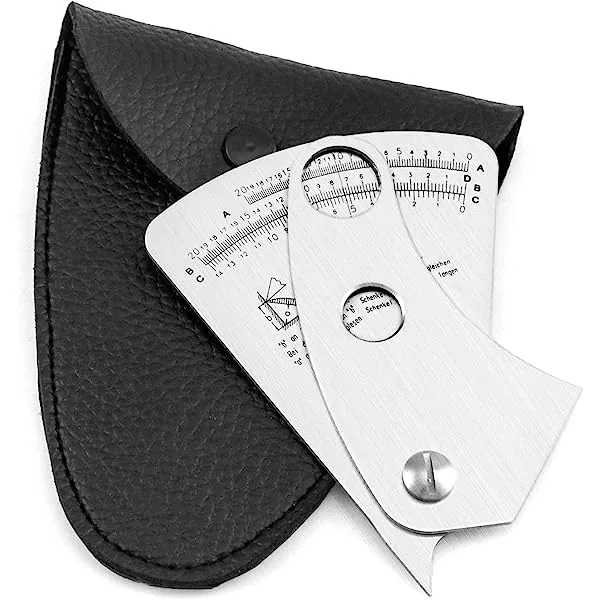

Thước đo đường hàn, mối hàn 474404, độ chính xác ±0.1mm

Thước hàn mã số 474404 của Vogel Germany là một dụng cụ chuyên dụng để kiểm tra chất lượng và độ chính xác của mối hàn, đặc biệt trong lĩnh vực hàn ống, kết cấu thép và chế tạo cơ khí. Việc sử dụng thước hàn này phục vụ cho các mục đích chính sau:

Kiểm tra các thông số hình học quan trọng của mối hàn

• Chiều cao phần lồi (reinforcement height): đảm bảo phần hàn không quá cao hoặc quá thấp, ảnh hưởng đến độ bền.
• Góc vát mép (bevel angle): kiểm tra góc vát trước khi hàn, đảm bảo khe hở đủ tiêu chuẩn để ngấu mối hàn tốt.
• Khe hở lắp ghép (root gap): xác định khoảng cách giữa hai chi tiết trước khi hàn.
• Độ lệch tâm bên trong (misalignment): phát hiện sự lệch giữa hai thành ống, tránh gây tập trung ứng suất.
• Độ dày thành ống (wall thickness): kiểm tra nhanh độ dày thành ống tại khu vực hàn.
• Khoảng cách giữa hai điểm đánh dấu (length measurement): đo chính xác vị trí tương đối khi bố trí mối hàn hoặc đánh dấu kiểm tra.

Thước hàn chính xác được sử dụng để đo và kiểm tra các thông số kỹ thuật trong quá trình hàn. Dưới đây là một số công dụng chính của nó:

1. Đo kích thước hàn: Thước hàn chính xác giúp đo kích thước và chiều dày của các đường hàn để đảm bảo tuân thủ các yêu cầu kỹ thuật và tiêu chuẩn.
2. Kiểm tra góc hàn: Nó có thể được sử dụng để kiểm tra và đo góc hàn để đảm bảo rằng góc hàn đáp ứng yêu cầu thiết kế và cơ học.
3. Xác định độ chính xác của hàn: Thước hàn cung cấp các độ chính xác đo lường để đánh giá chất lượng của quá trình hàn, bao gồm đo cao độ hàn, độ nổi lỗ, độ chính xác của vị trí hàn, vv.
4. Kiểm tra độ cong và độ lệch: Nó có thể dùng để kiểm tra độ cong và độ lệch của các bề mặt hàn để xác định tính chính xác của quá trình hàn.
5. So sánh kích thước: Thước hàn chính xác cung cấp khả năng so sánh kích thước của các chi tiết hàn với kích thước tiêu chuẩn và cho phép phát hiện các sai lệch và không đồng nhất.

Thước hàn là công cụ hỗ trợ đo nhanh, không phá hoại mối hàn, phù hợp với kiểm tra trực quan (Visual Testing – VT) theo các tiêu chuẩn như EN ISO 5817, ASME, AWS D1.1.

Chuẩn hóa chất lượng sản phẩm

Giúp người thợ hàn, kỹ sư QA/QC đảm bảo:

• Mối hàn đáp ứng đúng thông số kỹ thuật thiết kế.
• Hạn chế sai hỏng do hàn sai hình dạng hoặc kích thước.
• Làm căn cứ để lập biên bản kiểm tra và nghiệm thu mối hàn.

Ứng dụng thực tế

• Ngành dầu khí, đóng tàu, nhà máy điện, chế tạo nồi hơi và bồn áp lực.
• Xưởng gia công cơ khí, công trình kết cấu thép.
• Học viện, trung tâm đào tạo nghề hàn, phục vụ thực hành kiểm tra mối hàn.
