Bộ nhân lực cơ khí Alkitronic XCE Link 4:1, đầu vuông 1", momen tới 9.760 Nm

Đã bán: 0

Bộ nhân lực XCE cơ khí để mở bu lông đai ốc cỡ lớn ở vị trí khó tiếp cận, size lục lăng 50 - 120mm. Đáp ứng hầu hết các momen xoắn tiêu chuẩn, sản xuất tại Đức.

SKU: XCE-4-1-1

Có 15 biến thể

203.757.000,0 đ - 328.099.000,0 đ

Trạng thái kho: Tuỳ theo mã hàng

Giá tham khảo, gồm VAT

Mô tả

Bộ nhân lực cơ khí gồm 13 model với size lục lăng từ 50-120mm, đầu vuông 1", tỷ số truyền 4:1. Thiết kế lớp vở bảo vệ bên ngoài bằng hợp kim Nhôm cao cấp, đảm bảo thân thiện với môi trường, chống rỉ sét. Bộ nhân lực XCE là giải pháp để Siết - Mở các bu lông đai ốc lớn, cần đến Momel xoắn lớn, ở các size là không thể áp dụng sức người để thao tác, ở vị trí khó thao tác tiếp cận.

Đối với thiết bị này sẽ được kết nối chuyển động thông qua một bộ nhân lực dẫn động bằng điện, Khí nén, Pin của hãng Alkitronic, không áp dụng cho các cơ cấu nhân lực cơ khí. Momen xoán sẽ được nhân lên thông qua hệ số nhân cố định trên XCE Link, và Momel thay đổi trên bộ dẫn động.

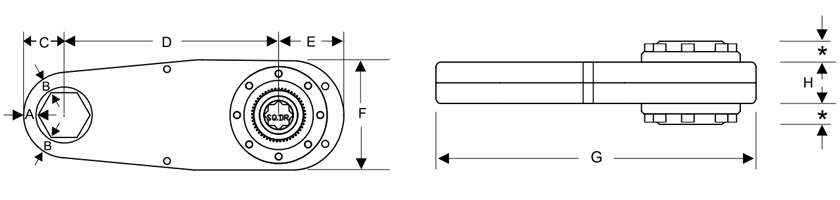

Bản vẽ bộ nhân lực cơ khí XCE Link Alkitronic Germany
Đây là dòng sản phẩm được thiết kế dựa trên ý tưởng và khảo sát thực tế của Người Đức nên sẽ là một thiết bị chất lượng tuyệt vời cho người sử dụng. Áp dụng đúng chính xác vào công việc.

Loại đầu vuông 1". Tỉ số truyền 4:1. Models XCE Link - 1“, Tỉ só truyền 4:1 - max. 2440 Nm input / 9760 Nm output

SW	50	55	60	65	70	75	80
A mm	13	14	14	15	15	16	16
B mm	14	14	15	15	16	16	17
C mm	42	46	49	53	56	59	63
G mm	384	388	391	395	398	401	405

D 262 mm, E 80 mm, F 137 mm, H51 mm

SW	90	100	105	110	115	120
A mm	17	18	19	20	20	21
B mm	18	19	19	20	20	21
C mm	70	76	80	83	87	90
G mm	412	418	422	425	429	432

Bảng thông số XCE Link 4:1, đầu vuông 1"

Momen tối đa 2.440 Nm vào / 9.760 Nm ra. Catalogue chưa in bảng số đo cho tổ hợp này.

Cỡ lục giác	Mã hàng
SW 50	73165
SW 55	73166
SW 60	73167
SW 65	73168
SW 70	73169
SW 75	73170
SW 80	73171
SW 85	73172
SW 90	73173
SW 95	73174
SW 100	73175
SW 105	73176
SW 110	73177
SW 115	73178
SW 120	73179

Thuyết minh kỹ thuật

Kết hợp với bộ nhân lực chạy Pin hoặc Cle lực.

Tags / Từ khóa: Bộ nhân lực

Bảng giá & Đặt hàng

Kéo thả để sắp xếp

	Mã SKU	Giá (VND)	Momen IN	Momen OUT	Size đai ốc	Tỉ số truyền	Đầu vuông
⋮⋮	73172	254.675.000,0 đ	2.440 Nm	9.760 Nm	SW 85	4:1	1"
⋮⋮	73174	280.966.000,0 đ	2.440 Nm	9.760 Nm	SW 95	4:1	1"
⋮⋮	73165	203.757.000,0 đ	2.440 Nm	9.760 Nm	SW 50	4:1	1"
⋮⋮	73166	206.669.000,0 đ	2.440 Nm	9.760 Nm	SW 55	4:1	1"
⋮⋮	73167	211.411.000,0 đ	2.440 Nm	9.760 Nm	SW 60	4:1	1"
⋮⋮	73168	216.278.000,0 đ	2.440 Nm	9.760 Nm	SW 65	4:1	1"
⋮⋮	73169	222.394.000,0 đ	2.440 Nm	9.760 Nm	SW 70	4:1	1"
⋮⋮	73170	228.010.000,0 đ	2.440 Nm	9.760 Nm	SW 75	4:1	1"
⋮⋮	73171	233.917.000,0 đ	2.440 Nm	9.760 Nm	SW 80	4:1	1"
⋮⋮	73173	254.675.000,0 đ	2.440 Nm	9.760 Nm	SW 90	4:1	1"
⋮⋮	73175	301.350.000,0 đ	2.440 Nm	9.760 Nm	SW 100	4:1	1"
⋮⋮	73176	301.350.000,0 đ	2.440 Nm	9.760 Nm	SW 105	4:1	1"
⋮⋮	73177	317.866.000,0 đ	2.440 Nm	9.760 Nm	SW 110	4:1	1"
⋮⋮	73178	317.866.000,0 đ	2.440 Nm	9.760 Nm	SW 115	4:1	1"
⋮⋮	73179	328.099.000,0 đ	2.440 Nm	9.760 Nm	SW 120	4:1	1"
