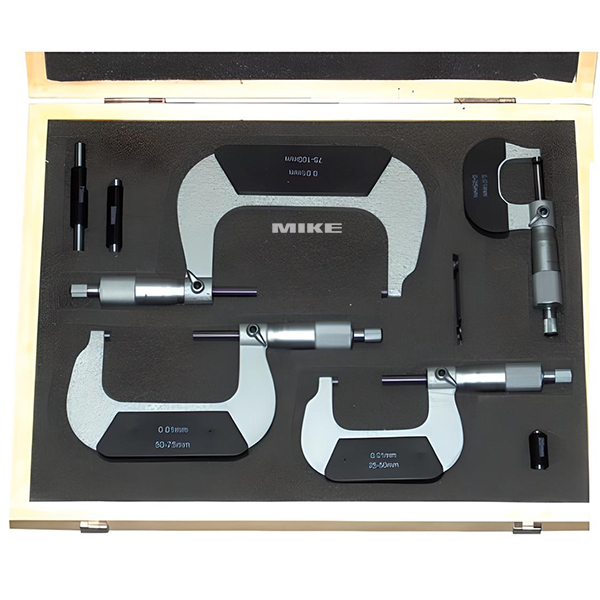

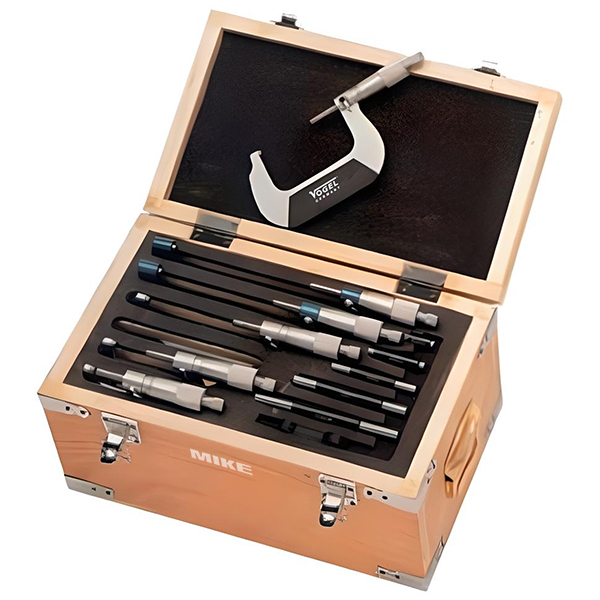

Bộ panme cơ đo ngoài Vogel Germany 23200-, từ 0-300mm

Mã: 23200

Thang đo từ 0-300mm, chính xác 0.01mm, vạch chia khắc laser, cơ cấu ratchet với bước điều chỉnh bánh răng, khung sơn chịu lực với tấm cách nhiệt, bề mặt đo carbide mài mịn, số lượng thành phần từ 3-12, đáp ứng tiêu chuẩn DIN 863.

Mô tả

Bộ panme cơ đo ngoài Vogel Germany 23200- là bộ dụng cụ đo lường chính xác cao, được thiết kế để đáp ứng các yêu cầu tiêu chuẩn trong công việc đo lường kỹ thuật. Bộ panme này có thang đo từ 0-300mm và được sản xuất theo tiêu chuẩn DIN 863, đảm bảo độ chính xác và độ bền vượt trội.

Bộ panme cơ đo ngoài Vogel Germany 23200-, từ 0-300mm Bộ panme cơ đo ngoài Vogel Germany 23200-, từ 0-300mm

Các panme trong bộ có vạch chia khắc laser, giúp đảm bảo độ rõ ràng và dễ đọc, với độ chính xác 0.01mm. Số lượng thành phần trong bộ từ 3 đến 12 tùy theo mã hàng, giúp đáp ứng các nhu cầu đo lường khác nhau trong công việc cơ khí và gia công kim loại.

Bộ panme cơ đo ngoài Vogel Germany 23200-
Thang đo từ 0mm đến 300mm

Bộ panme này bao gồm các thành phần chính như vỏ bọc và ống lót hoàn thiện với lớp mạ crôm mờ, giúp chống gỉ sét và tăng độ bền. Khung panme được sơn màu xám chịu lực, có các tấm cách nhiệt, đảm bảo độ bền và ổn định khi sử dụng. Bề mặt đo được làm từ carbide, được mài mịn và đánh bóng, giúp tăng độ bền và độ chính xác của phép đo.

  • Thang đo: 0-300mm
  • Độ chính xác: 0.01mm
  • Số lượng thành phần: 3-12 tùy mã hàng
  • Vạch chia khắc laser
  • Khung sơn màu xám chịu lực, với tấm cách nhiệt
  • Bề mặt đo carbide, mài mịn và đánh bóng
  • Cơ cấu ratchet
  • Khóa vị trí nhanh và chính xác
  • Bước nhảy vạch chia: 0.5mm
  • Đường kính chuôi đo: 18mm
  • Đường kính trục: 6.5mm
  • Sản xuất theo tiêu chuẩn DIN 863

Panme có cơ cấu điều chỉnh bằng bánh răng (ratchet), có bước điều chỉnh bằng ăn khớp bánh răng cho phép dừng hoặc điều chỉnh chuôi đo một cách chính xác. Bánh xe khóa giúp cố định nhanh chóng và chính xác vị trí đo, đảm bảo kết quả đo tin cậy.

Bộ panme đa dạng thang đo

Đường kính chuôi đo là 18mm, với bước nhảy vạch chia 0.5mm và đường kính trục là 6.5mm. Bộ panme này còn đi kèm với dụng cụ cài đặt, giúp thiết lập và hiệu chuẩn panme dễ dàng.

Mã hàng Thang đo Độ chính xác Số lượng thành phần Đường kính chuôi đo Bước nhảy vạch chia Đường kính trục
(mm) (mm) (cái) (mm) (mm) (mm)
232003 0 – 75 0.01 3 18 0.5 6.5
232004 0 – 100 0.01 4 18 0.5 6.5
232006 0 – 150 0.01 6 18 0.5 6.5
232107 150 – 300 0.01 6 18 0.5 6.5
232108 0 – 300 0.01 12 18 0.5 6.5
232109 100 – 200 0.01 4 18 0.5 6.5

Bề mặt đo được khắc vạch chia bằng laser, đảm bảo độ bền và dễ đọc. Panme này đáp ứng các tiêu chuẩn dung sai của xưởng sản xuất, với bề mặt đo bằng carbide được mài mịn và đánh bóng.

Mã sp Mua Thang đoThành phần
232109
100-200mm4 panme
232108
0-300mm12 panme
232107
150-300mm6 panme
232006
0-150mm6 panme
232004
0-100mm4 panme
232003
0-75mm3 panme
  • Chờ nhập 4-8 tuần
