Bộ thước đo mối hàn, đường hàn gồm 4 thành phần trong vali chuyên dùng. Bộ dụng cụ đo mối hàn là một tập hợp các công cụ chuyên dụng được thiết kế để đo. Và kiểm tra mối hàn trong quá trình hàn. Bộ này được thiết kế để đáp ứng các yêu cầu đo lường và kiểm tra chính xác.
Bộ thước đo mối hàn này bao gồm các công cụ đa dạng. Nhằm đáp ứng nhiều nhu cầu khác nhau trong quá trình hàn. Đầu tiên, trong bộ này có Welding Gauge, một công cụ đo kích thước mối hàn với 12 lưỡi cắt. Cho phép đo các kích thước từ 3mm đến 12mm.
- Vật liệu: Thép không gỉ cứng hóa, bề mặt mài và đánh bóng kỹ.
- Tất cả thang chia khắc laser, chống mờ và đảm bảo độ chính xác lâu dài.
- Cung cấp trong hộp, gồm 4 món theo mã 479901.
Bộ thước này phù hợp cho kiểm tra toàn diện mối hàn tấm, góc và ống trong xưởng chế tạo hoặc kiểm tra tại công trường. Đáp ứng yêu cầu đo kích thước thực tế, khe hở, độ lệch và hình học mối hàn một cách nhanh và đồng bộ
[youtube id=”vzYj0qsLbVY” quality=”hd720″]
Cuối cùng, bộ dụng cụ còn đi kèm với Pipe Welding Gauge / Edge Offset Gauge. Được thiết kế đặc biệt để đo và kiểm tra các mối hàn ống. Với càng đo di chuyển mặt đo ngược nhau và khả năng đọc giá trị 1.0 mm. Dụng cu đo này giúp đo lệch mép hàn và đảm bảo độ chính xác trong quá trình hàn ống.
Bộ thước đo mối hàn cơ khí 479901
Bộ dụng cụ đo mối hàn này được thiết kế để đáp ứng các nhu cầu đo lường và kiểm tra trong quá trình hàn, giúp đảm bảo chất lượng và độ chính xác của mối hàn. Precision Welding Gauge, một công cụ đo độ chính xác cao với đồng hồ đo chính xác và vạch chia được mạ chrome mờ.

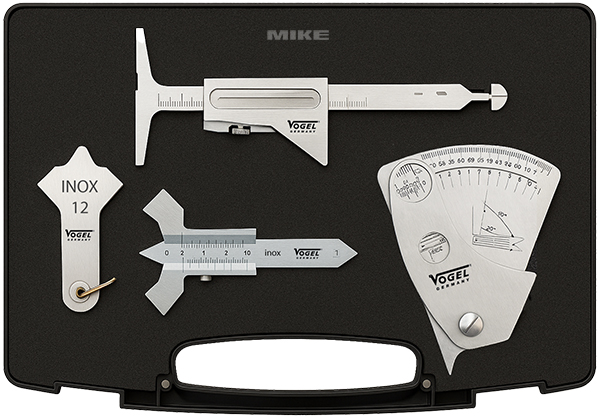

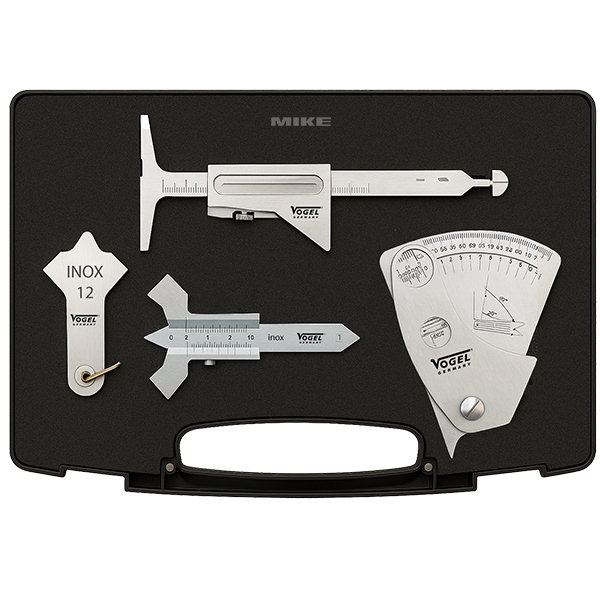

Nó cho phép đo và kiểm tra kích thước chính xác của mối hàn, đảm bảo sự chính xác và độ chính xác cao trong quá trình hàn. Bộ thước đo mối hàn Vogel Germany 479901 gồm 4 dụng cụ chuyên dụng bằng thép không gỉ (INOX), phục vụ toàn diện cho kiểm tra mối hàn phẳng, góc và mối hàn ống. Các thành phần trong bộ gồm:
Thước đo mối hàn 474401
- Dạng quạt, gồm 12 lá thước từ 3–12 mm.
- Dùng để kiểm tra độ dày và góc vuông của mối hàn.
- Thép không gỉ, gia công tinh xảo, bền và chống ăn mòn.
Thước đo mối hàn chính xác 474403
- Có du xích đọc, dùng đo mối hàn phẳng và mối hàn góc.
- Toàn bộ thước bằng thép không gỉ tôi cứng, mài nhẵn.
- Thang chia mờ mạ crôm chống chói, có vít cố định vị trí đo.
- Dải đo 0–20 mm, sai số đọc 0,1 mm, góc đo 60°–90°.
Thước đo mối hàn chính xác 474404
- Cấu tạo tương tự 474403 nhưng có cửa sổ đọc giá trị, đọc qua vạch chuẩn trên thân.
- Dễ đọc trong không gian hẹp và thuận tiện cho so sánh nhanh kích thước.
- Vật liệu inox, bề mặt mài mịn.
Thước đo mối hàn ống / độ lệch mép 474409
- Hai hàm đo di động đối xứng, đo mối hàn ống có bề dày thành đến 35 mm.
- Đọc bằng milimét hoặc inch, khắc laser, có cửa sổ đọc và vít khóa.
- Kích thước tổng thể 158 × 64 × 7 mm, bước chia 1 mm.
Đo được độ lệch mép, khe hở lắp ghép, độ vát, chiều cao gờ hàn và độ sai lệch trong.
