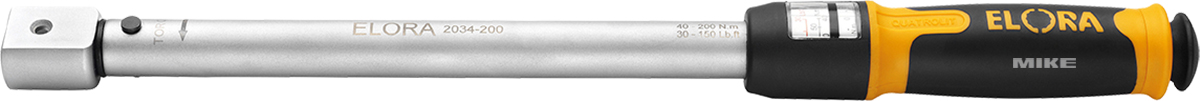

Cờ lê lực lắp ghép ELORA 2034, đầu rời từ 9x12mm-14x18mm

Cờ lê lực lắp ghép ELORA 2034, tay cân đầu rời kích thước kết nối từ 9x12mm, 14x18mm. Linh hoạt trong việc lựa chọn kiểu đầu kết nối. Bạn có thể kết nối với 1 đầu vuông đảo chiều, đầu miệng hở, vòng. Về mặt mục đích sử dụng không hề khác với loại phổ biến với đầu xoay cố định. Dòng cần xiết lực đầu lắp ráp này mang lại sự tiện ích nhiều hơn. Tuy nhiên chúng chỉ được chế tạo cho dải lực momen nhỏ, ELORA chỉ chế tác đến 335Nm.

Cũng có nhiều lý do cho việc này, bởi nếu lực lớn, bạn cần đến tay đòn dài. Các phụ kiện theo sau sẽ không tận dụng được cái có sẵn là đầu tuýp. Mà chi phí đầu tư phụ tùng kèm theo nó cho lực lớn sẽ rất tốn kém, không hiệu quả bằng loại phổ thông. Một lý do nữa là việc tận dụng nguồn nguyên liệu sẵn có sẽ giảm chi phí đầu tư sản xuất. Giảm số lượng vật tư tồn kho, tất cả đó đem đến giá thành tốt hơn. Cụ thể trong dòng cờ lê lực lắp ghép này, phần chuôi lực hoàn toàn giống với dòng tay cần lực 2179.

Tính năng khóa an toàn của cờ lê đảm bảo giá trị mô-men xoắn đã điều chỉnh không bị thay đổi trong quá trình sử dụng. Cờ lê được trang bị nút khóa an toàn ELORA No. 2179-S, giúp cố định mô-men xoắn chống can thiệp. Khả năng điều chỉnh mô-men xoắn theo cả chiều kim đồng hồ và ngược chiều kim đồng hồ, cùng với thân ống thép mờ chắc chắn, tạo nên độ bền và tin cậy cho sản phẩm.

Cờ lê lực lắp ghép ELORA 2034
đầu rời từ 9x12mm-14x18mm

Như trên đây đề cập, nến bạn cần đến độ tùy biến thì dùng loại này, còn không thì cứ loại 2179 là ok. Khả năng đổi thay linh hoạt được mô tả chi tiết trong video trên, bạn sẽ rất dễ hiểu. Cờ lê lực lắp ghép ELORA 2034 với đầu rời từ 9x12mm và 14x18mm là một công cụ chuyên dụng dùng để đo và điều chỉnh mô-men xoắn chính xác. Cờ lê này sử dụng đầu rời có thể thay thế, tương thích với các đầu khóa của ELORA, giúp linh hoạt trong sử dụng. Đơn vị đo chính là Nm với thang đo vernier, và đơn vị đo phụ là ft-lb.

Cờ lê có tín hiệu click rõ ràng và dễ nhận biết khi đạt đến mô-men xoắn yêu cầu, tay cầm không trơn trượt QUATROLIT®-2C đảm bảo cầm nắm chắc chắn. Sản phẩm tuân thủ tiêu chuẩn DIN EN ISO 6789:2017 Phần 1, Loại II, Lớp A với chứng nhận độ chính xác và độ tin cậy, độ chính xác của cờ lê là ±4%.

Bảng thông số chi tiết cho thấy các phiên bản khác nhau của cờ lê lực ELORA 2034, bao gồm các mã sản phẩm như 2034-60, 2034-125, 2034-200, và 2034-335. Mỗi mã sản phẩm tương ứng với các dải đo mô-men xoắn và độ phân giải khác nhau. Ví dụ, mã sản phẩm 2034-60 có dải đo từ 10-60 Nm với độ phân giải 0,25 Nm, trong khi mã 2034-335 có dải đo từ 65-335 Nm với độ phân giải 1 Nm.

Cờ lê lực lắp ghép ELORA 2034 không chỉ đáp ứng các yêu cầu về kỹ thuật mà còn đảm bảo tính an toàn và hiệu quả trong công việc, làm cho nó trở thành một lựa chọn tin cậy cho các kỹ thuật viên và chuyên gia trong nhiều lĩnh vực.

Cơ sở vật lý và toán học

Cờ lê lực ELORA 2034 sử dụng các công cụ gắn vào đầu rời để đo và điều chỉnh mô-men xoắn. Khi sử dụng các công cụ gắn vào, việc tính toán mô-men xoắn cần phải tính đến độ dài của phần mở rộng. Trong vật lý và toán học, ta có thể diễn giải như sau:

Diễn giải về mặt vật lý đối với cờ lê lực lắp ghép

Mô-men xoắn (torque) là một đại lượng vật lý đặc trưng cho khả năng gây ra sự xoay của một vật quanh một trục. Nó được định nghĩa bởi công thức:

Trong đó:

• τ là mô-men xoắn
• F là lực tác dụng
• d là khoảng cách từ trục quay đến điểm tác dụng của lực (cánh tay đòn)

Trong trường hợp của cờ lê lực, khoảng cách d chính là chiều dài từ điểm xoay (trục của cờ lê) đến điểm mà lực được áp dụng (đầu của cờ lê).

Diễn giải toán học

Để đảm bảo mô-men xoắn đặt lên cờ lê là chính xác khi sử dụng các đầu rời với các độ dài mở rộng khác nhau, cần sử dụng công thức sau:

Trong đó:

• M_I là mô-men xoắn được thiết lập trên cờ lê
• M_S là mô-men xoắn mục tiêu
• l_s là chiều dài đòn bẩy của cờ lê + chiều dài mở rộng của chuẩn
• S_v là chiều dài mở rộng của công cụ gắn vào
• S_s là chiều dài mở rộng của chuẩn (17,5 mm cho đầu 9×12 mm và 25 mm cho đầu 14×18 mm)

Ví dụ cụ thể

Giả sử bạn muốn đạt được mô-men xoắn mục tiêu là M_S=100 Nm với cờ lê có chiều dài đòn bẩy là l_s=300 mm và sử dụng đầu gắn vào có chiều dài S_v=50 mm, trong khi chiều dài mở rộng của chuẩn là S_s=17,5 mm cho đầu 9×12 mm.

Áp dụng công thức trên:

Như vậy, bạn cần thiết lập cờ lê lực ở mức khoảng 90,2 Nm để đạt được mô-men xoắn mục tiêu là 100 Nm khi sử dụng đầu gắn vào có chiều dài 50 mm.

Kết luận

Việc tính toán chính xác mô-men xoắn khi sử dụng các công cụ gắn vào đầu rời của cờ lê lực ELORA 2034 là rất quan trọng để đảm bảo độ chính xác và hiệu quả trong công việc. Bằng cách áp dụng các công thức vật lý và toán học, ta có thể đảm bảo rằng các giá trị mô-men xoắn được thiết lập và đạt được đúng như yêu cầu.
