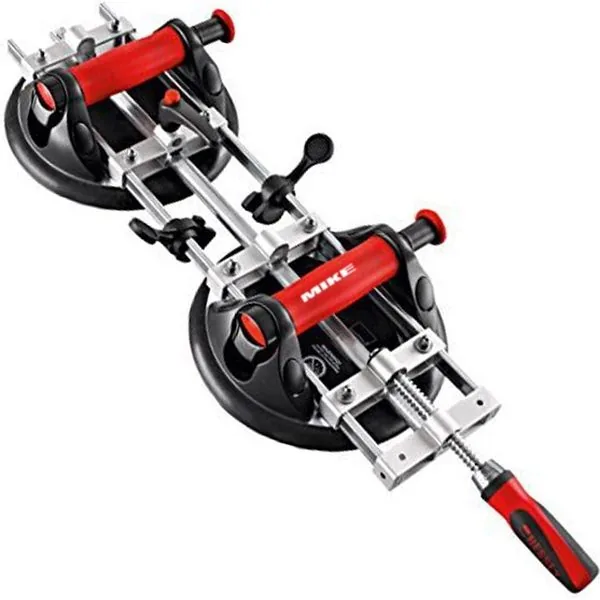

Cảo ghép nối bằng chân không BESSEY PS130, độ mở 5–130 mm, lực kẹp ngang tối đa 1.200N

Cảo ghép nối chân không BESSEY PS130 mang lại lực kẹp ngang 1.200N nhờ hệ thống bơm chân không thủ công, phù hợp kẹp và định vị các tấm vật liệu lớn, nặng có bề mặt nhẵn như đá nhân tạo, gốm sứ, granite, Corian, nhựa, kim loại tấm và kính. Hai cốc hút tạo độ chân không cao giúp giữ chặt bề mặt mà không cần khoan lỗ, không để lại vết xước hay biến dạng. Vòng đánh dấu trên tay bơm cho phép người dùng kiểm tra mức chân không bất cứ lúc nào, bơm lại nếu cần để duy trì lực kẹp ổn định. Độ mở từ 5 đến 130mm đáp ứng nhiều kích thước tấm khác nhau, chức năng điều chỉnh nhanh giúp di chuyển cốc hút dọc ray thép mạ kẽm một cách dễ dàng.

Thân nhôm anod hóa kết hợp ray thép mạ kẽm đảm bảo độ cứng vững, giữ hai cốc hút song song chính xác ngay cả dưới áp lực cao. Trục vít thép ren hình thang mạ kẽm vận hành êm, tay cầm nhựa hai thành phần chống trượt tạo cảm giác cầm nắm thoải mái trong ca làm việc dài. Nút nhả nhanh cho phép giải phóng chân không tức thì, tháo dụng cụ khỏi bề mặt một cách an toàn và nhanh chóng.

Cấu tạo và vật liệu chế tạo

Thân và ray dẫn hướng

Thân nhôm anod hóa nhẹ nhưng cứng, chống ăn mòn tốt trong môi trường xưởng ẩm hoặc tiếp xúc hóa chất nhẹ. Ray thép mạ kẽm chạy bên trong rãnh nhôm, giữ hai cốc hút luôn song song và đồng mức ngay cả khi chịu lực kẹp ngang 1.200N. Trục vít ren hình thang bằng thép cán mạ kẽm vận hành mượt mà, ít mài mòn theo thời gian. Tay cầm nhựa hai thành phần có lớp ngoài mềm chống trượt, lớp trong cứng giữ hình dạng, giảm mỏi tay khi vặn điều chỉnh hoặc bơm chân không nhiều lần.

• Thân nhôm anod hóa trọng lượng nhẹ, chống ăn mòn
• Ray thép mạ kẽm giữ cốc hút song song chính xác
• Trục vít ren hình thang thép cán mạ kẽm, vận hành êm
• Tay cầm nhựa hai thành phần chống trượt, giảm mỏi tay

Các chi tiết còn lại làm từ nhựa kỹ thuật bền, chịu va đập và nhiệt độ môi trường xưởng. Toàn bộ kết cấu được thiết kế để chịu tải trọng ngang cao mà vẫn giữ trọng lượng tổng thể ở mức 4,08kg, dễ di chuyển và thao tác trên công trường.

Hệ thống bơm chân không và kiểm soát

Bơm chân không thủ công tích hợp trên thân cho phép tạo độ hút tối đa chỉ với vài lần bơm. Vòng đánh dấu trên tay bơm hiển thị mức chân không hiện tại, người dùng quan sát được ngay khi độ hút giảm và bơm thêm để duy trì lực kẹp ổn định. Nút nhả nhanh đặt gần tay cầm, chỉ cần nhấn nhẹ là chân không biến mất, hai cốc hút tách khỏi bề mặt tức thì mà không cần dùng lực kéo.

• Bơm thủ công tạo chân không tối đa với vài thao tác
• Vòng đánh dấu trên tay bơm kiểm tra mức hút liên tục
• Nút nhả nhanh giải phóng chân không tức thì
• Không cần nguồn điện hay khí nén ngoài

Hệ thống hoàn toàn cơ khí, không phụ thuộc nguồn điện hay khí nén, phù hợp làm việc tại công trường xa nguồn điện hoặc trong xưởng nhỏ không có máy nén khí. Cốc hút cao su giữ sạch bụi và ẩm sẽ duy trì độ bám tốt, người dùng chỉ cần rửa bằng nước sạch khi thấy bám bụi.

Chức năng điều chỉnh nhanh và vận hành

Chức năng điều chỉnh nhanh cho phép nới lỏng vít cố định, trượt cốc hút dọc ray đến vị trí mong muốn, sau đó vặn chặt lại. Thao tác này mất chưa đầy một phút, giúp thích ứng nhanh với các tấm vật liệu có chiều rộng từ 5 đến 130mm mà không cần tháo lắp phức tạp. Khi đã cố định khoảng cách, hai cốc hút giữ song song nhờ ray thép, đảm bảo lực kẹp phân bố đều và bề mặt không bị méo.

• Điều chỉnh khoảng cách cốc hút từ 5 đến 130mm
• Nới vít, trượt cốc hút, vặn chặt lại trong vòng một phút
• Ray thép giữ cốc hút song song, lực kẹp phân bố đều
• Thích ứng nhanh với nhiều kích thước tấm khác nhau

Trục vít ren hình thang cho phép tinh chỉnh vị trí cốc hút với độ chính xác cao, phù hợp các công việc lắp ráp yêu cầu dung sai chặt. Tay cầm hai thành phần giúp vặn trục vít dễ dàng ngay cả khi đeo găng tay bảo hộ.

Phạm vi ứng dụng thường gặp

Cảo ghép nối chân không BESSEY PS130 phù hợp lắp đặt mặt bếp đá nhân tạo, tấm ốp tường gốm sứ, kính cường lực, tấm Corian trong nội thất cao cấp. Trong xưởng mộc, dụng cụ giúp kẹp tấm gỗ phủ veneer hoặc tấm MDF phủ acrylic khi ghép mối, tránh để lại vết kẹp kim loại trên bề mặt hoàn thiện. Công trình xây dựng dùng cảo để di chuyển và định vị tấm đá granite, tấm kim loại tấm lớn mà không cần khoan lỗ tạm. Xưởng chế tạo đồ nội thất kim loại dùng cảo kẹp tấm inox, nhôm tấm khi hàn hoặc dán keo cấu trúc.

Bảo trì và bảo quản

Làm sạch ray bằng dung môi loại bỏ bụi và dầu mỡ cũ sau mỗi ca làm việc nặng. Bôi dầu mỏng lên trục vít định kỳ để giữ chuyển động mượt mà, tránh gỉ sét khi để lâu trong môi trường ẩm. Cốc hút cao su rửa bằng nước sạch khi thấy bám bụi, để khô tự nhiên trước khi cất vào hộp. Kiểm tra vòng đánh dấu trên tay bơm trước mỗi lần sử dụng, nếu thấy chân không giảm nhanh thì kiểm tra cốc hút có rách hoặc bề mặt tiếp xúc có bụi.
