Đầu tuýp đen vuông 1 inch ELORA 792, chuyên dùng cho máy xiết ốc

Mã: 792-

Đầu khẩu đen chuyên dụng cho máy xiết ốc. Đáp ứng tiêu chuẩn DIN 3129, ISO 2725-2 Đầu vuông 1 inch, Chịu momen xoắn cao, tốc độ quay lớn, chính hãng Elora Germany.

Mô tả

Đầu tuýp đen vuông 1 inch chuyên dùng cho máy xiết ốc. Vật liệu bằng thép hợp kim cao cấp phủ photphat đen, dẻo. Chịu lực momen xoắn lớn ở tốc độ cao. Dùng cho các bộ nhân lực hoặc súng khí nén. Hàng chính hãng Elora Germany.

792 impact socket cỡ nhỏ Elora Germany. 792 típ đen impact socket cỡ nhỏ Elora Germany. 792 đầu khẩu đen impact socket cỡ nhỏ Elora Germany.

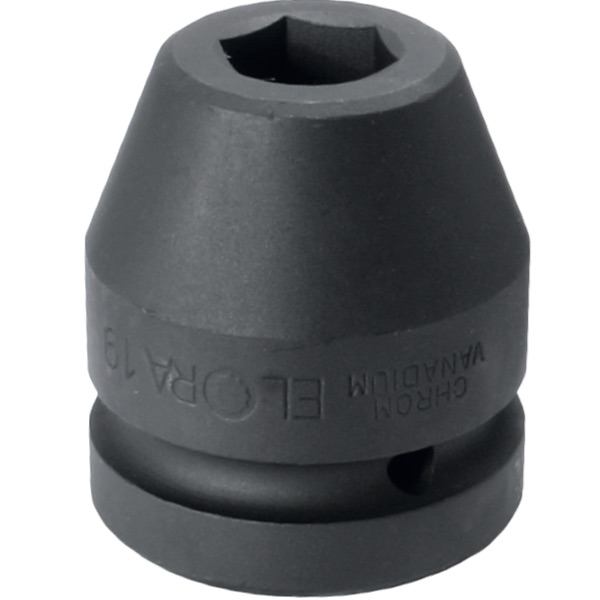

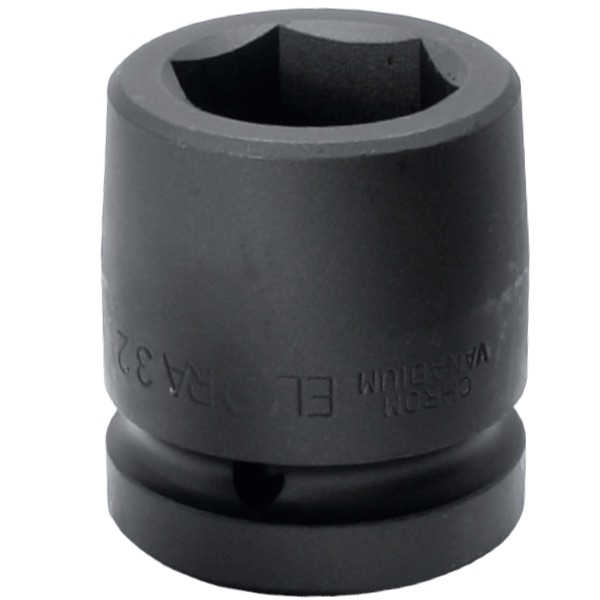

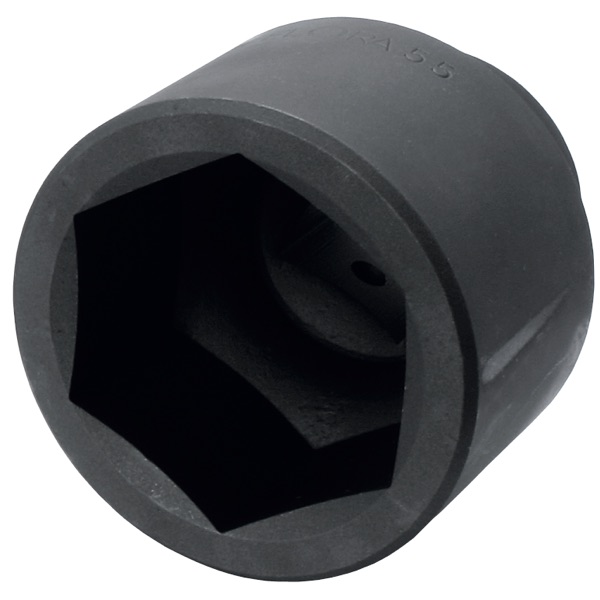

Hình 1: size nhỏ Hình 2: size trung Hình 3: size lớn

Đầu khẩu đen 1 inch có cùng kích thước đường kính ngoài của đầu vuông là d2 = 54mm. Vì thế các size nhỏ sẽ có đầu lục lăng nhỏ, hình tháp như ở Hình 1. Tương tự như thế các size cỡ trung sẽ ở giữa và lớn khủng thì sẽ béo mập như Hình 3.

Đầu tuýp đen vuông 1 inch

Đầu vuông theo tiêu chuẩn DIN 3121-H 12, ISO 1174. Vậy khi chọn loại típ đen này, nó sẽ được kết hợp với thiết bị xiết bulong đai ốc có cùng kích thước đầu vuông 1″. Giả sử không cùng, bạn sẽ cần đến đầu chuyển tiếp phù hợp.

Dưới đây là các đầu chuyển tiếp bạn có thể chọn tùy theo thiết bị mình có.

Mã hàng Đầu vào Đầu ra Chiều dài
7912-1 3/4″ 1″ 62
7922-3/4 1″ 3/4″ 75
7922-1.1/2 1″ 1.1/2″ 80
7932-1 1.1/2″ 1″ 95

Đối với loại đầu tuýp đen dùng cho máy xiết ốc này luôn luôn phải kèm theo chốt và đai an toàn. Tất cả các size đầu dùng chung với nhau. Chốt an toàn có mã hàng là 7923-45, vòng cao su có mã 7924-45. Bạn nên chọn mua ngay khi đặt hàng, ngoại trừ đã có rồi.

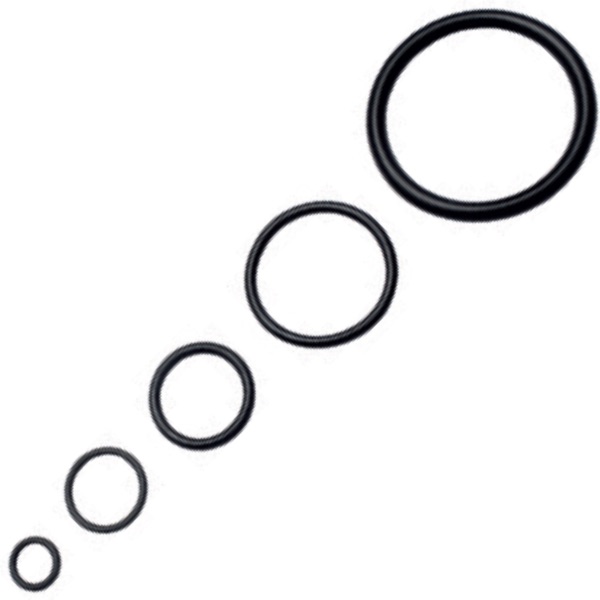

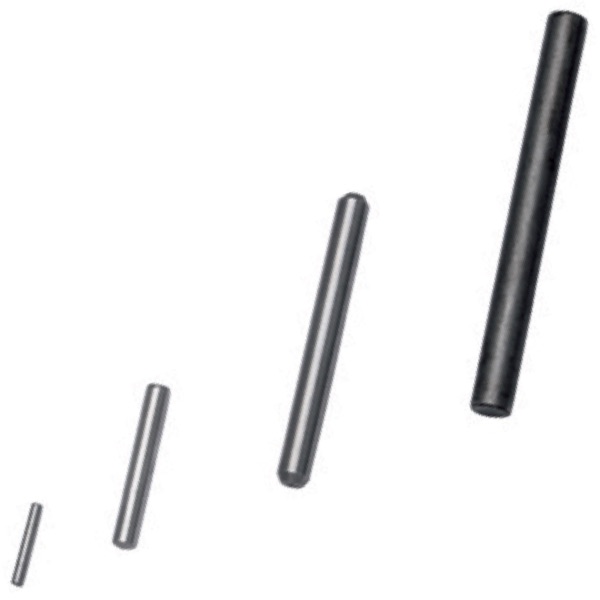

Vòng cao su an toàn cho típ đen Kích thước vật lý của impact socket Chốt thép an toàn cho khẩu đen impac socket Elora

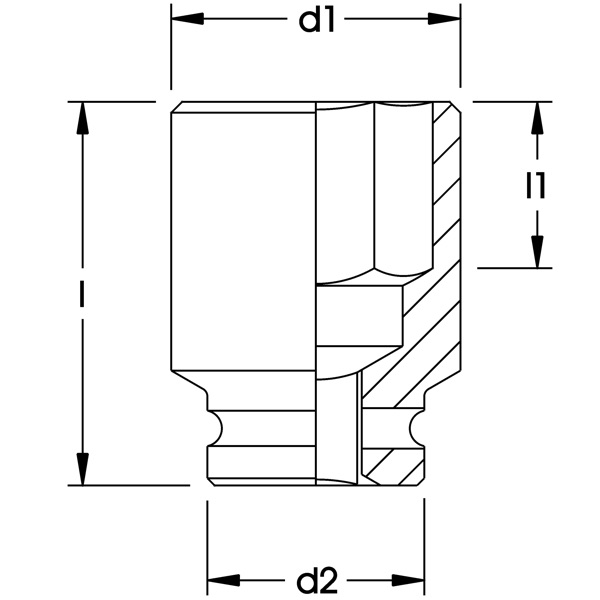

Ý nghĩa các ký hiệu trên hình ở giữa

  • l: chiều dài tổng của đầu tuýp đen
  • d1: đường kính ngoài lớn nhất, đầu phía lục lăng
  • d2: đk ngoài phía đầu vuông, chúng bằng nhau cho mọi size và d2 = 54mm
  • l1: chiều sâu của típ đen, đầu này sẽ chụp vào con tán hoặc bulong. Thông số này khá quan trọng vì đôi khi cần xiết con ốc nhưng đầu bulong lòi ra dài quá thì cũng không chụp cái socket vào được.
Mã sp Mua Size đầu tuýpChiều dài tổngĐộ sâu lỗ lục lăng (l1)Đk đầu tuýp
792-19
19mm56mm12mm35.5 mm
792-21
21mm56mm13mm38mm
792-22
22mm56mm14mm39.5mm
792-24
24mm57mm16mm42mm
792-25
25mm58mm17mm43mm
792-26
26mm58mm17mm44,5mm
792-27
27mm59mm18mm45,5mm
792-28
28mm58mm19mm46mm
792-29
29mm60mm19mm48mm
792-30
30mm61mm20mm49,5mm
792-32
32mm61mm21mm52mm
792-33
33mm61mm21mm53mm
792-34
34mm62mm22mm54,5mm
792-36
36mm64mm24mm57mm
792-38
38mm64mm25mm59,5mm
792-41
41mm68mm26mm63mm
792-42
42mm68mm26mm64,5mm
792-46
46mm72mm28mm69,5mm
792-50
50mm76mm31mm74,5mm
792-52
52mm76mm31mm76mm
792-55
55mm80mm33mm80,5mm
792-60
60mm85mm36mm87mm
792-65
65mm90mm39mm93mm
792-70
70mm95mm41mm99,5mm
792A-3/4
3/4 inch55mm9,5mm35mm
792A-15/16
15/16 inch55mm13mm41mm
792A-1
1 inch55mm13mm43mm
792A-1.1/8
1 1/8 inch57mm16,5mm48mm
792A-1.1/4
1 1/4 inch57mm17mm51mm
792A-1.5/16
1 5/16 inch60mm19mm54mm
792A-1.3/8
1 3/8 inch60mm19mm54mm
792A-1.7/16
1 7/16 inch60mm19mm54mm
792A-1.1/2
1 1/2 inch64mm22mm60mm
792A-1.5/8
1 5/8 inch64mm22mm63mm
792A-1.13/16
1 13/16 inch69mm25,5mm70mm
792A-1.7/8
1 7/8 inch72mm27mm70mm
792A-2
2 inch72mm27mm73mm
792A-2.3/16
2 3/16 inch80mm32mm82mm
792A-2.1/4
2 1/4 inch80mm33mm82mm
  • Còn
  • Chờ nhập 4-8 tuần
