Điện gió – Các bộ nhân lực momen chuyên dùng xiết bulong đai ốc

Bạn có nhu cầu xiết ốc cho điện gió, chúng tôi có giải pháp

Bất cứ một ứng dụng cụ thể nào liên quan đến xây dựng điện gió, bảo dưỡng, vận hành hoặc sửa chữa. Chúng tôi có tất cả các giải pháp cần thiết để bạn hoàn thành công việc với thời gian ngắn nhất. Không chỉ tiết kiệm thời gian, chi phí, bạn còn quản trị hiệu quả cũng như lưu trữ và kế thừa.

Những tính chất đặc thù của điện gió dễ nhận thấy là phần tuabin có khối lượng lớn và nằm chênh vênh trên cao. Trọng lượng lớn được đưa lên vị trí cao nhất của tháp gió, chịu nhiều tác động của môi trường. Áp lực của môi trường xung quanh, nhiệt độ, áp suất, độ ẩm và cả rung chấn. Chúng khác hoàn toàn với việc đặt trên mặt đất hay giàn khoan dầu ngoài khơi. Vì vậy, tất cả các liên kết giữa các cơ phận với nhau bằng bulong đai ốc cần được kiểm soát chặt chẽ độ an toàn.

Tua bin gió cần phải chịu được tác động của môi trường cao. Với trọng lượng lớn( tính bằng tấn) phải được giữ cố định chắc chắn ở độ cao cao với độ an toàn tuyệt đối.

Đặc biệt là trong các khu vực với điều kiện thời tiết khắc nghiệt, cần phải có kỹ thuật lắp ghép các mối ghép ren (đai ốc) có độ chính xác cao, để có thể chống lại sức gió tác động là yếu tố quan trọng.

Thiết bị xiết bulong của alkitronic đặc trưng bởi giải pháp an toàn với độ chính xác cao. cho các liên kết ren trong tuabin gió được xiết chính xác với tiêu chuẩn kỹ thuật lắp ghép.

Thiết bị xiết trong nghành điện gió.

Chúng tôi biết rất rõ các ứng dụng và quy trình lắp ghép bulong. Alkitronic sẽ cung cấp cho bạn một loạt các dịch vụ với mong muốn, tư vấn kỹ thuật, ứng dụng về nhiều loại sản phẩm cho đến hệ thống lắp ghép. Cho dù là lắp đặt trên đất liền hay trên biển.

Thuận tiện trong mọi lĩnh vực.

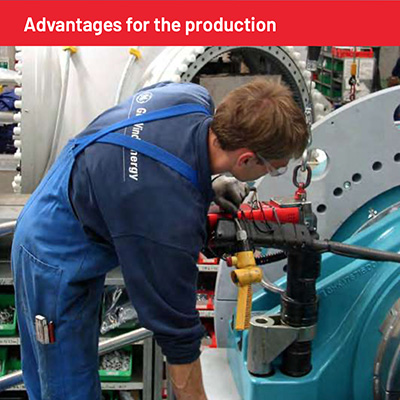

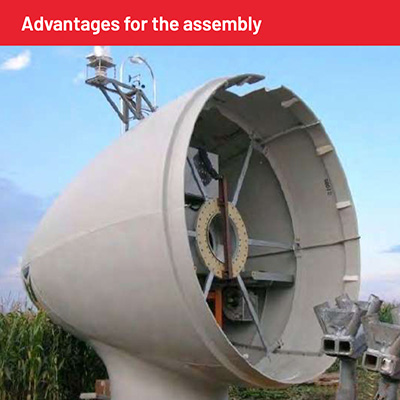

Trong sản xuất, lắp ráp hoặc bảo trì: Để đạt được kết quả chính xác khi bắt bulong của tuabin gió, bạn phải luôn sử dụng phương pháp bắt bulong phù hợp nhất. Nhờ dòng sản phẩm Alkitronic đa năng, bạn không cần phải thực hiện bất kỳ thử nghiệm nào, có thể là về tốc độ, độ chính xác hoặc hiệu quả hoặc năng suất. Dòng sản phẩm trong hệ thống tư vấn của chúng tôi, chúng tôi có các bộ nhân lực dẫn động bằng điện, bằng pin, cờ lê thủy lực hoặc bộ nhân lực cơ khí.

Chất lượng alkitronic độc đáo – Sản xuất tại Đức – đảm bảo hiệu suất làm việc cho thiết bị.

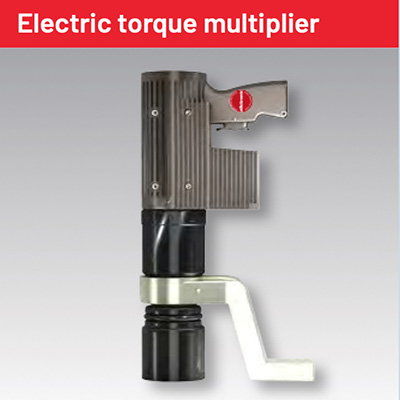

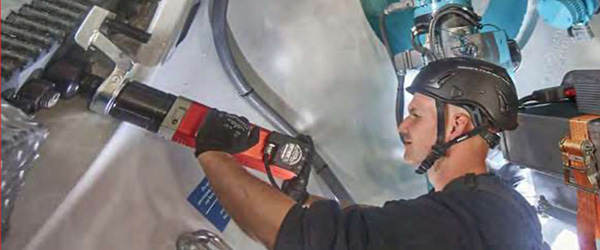

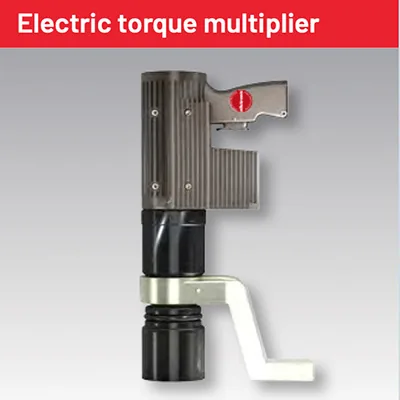

Tốc độ làm việc cao. Ngừng hoạt động khi đạt mô men cài đặt, với độ chính xác lặp lại cao ± 2%. Không có thời gian ngừng hoạt động do quá tải( không bị quá tải). Chu kỳ quay liên tục cho quá trình bắt bulong nhanh chóng. Hộp số bền bỉ, chống va đập cho tuổi thọ lâu dài.	Bộ nhân lực chạy điện phù hợp ngoài công trường xây dựng, vỏ nhôm đúc nguyên khối. Hoạt động ở dải điện áp rộng từ 110V – 250V, điện áp của máy phát trên công trường sử dụng được. Mức bảo vệ IP54 – bảo vệ trong tuyết, mưa, sương mù, bụi và cát Không bị giảm công suất khi nhiệt độ hoạt động cao. Cờ lê lực thủy lực mạnh mẽ, được thiết kế cho các không gian bắt vít chật chội và khó tiếp cận.	100% phù hợp với nguồn điện thay đổi trong dải điện áp qui định mà không mất hiệu suất Tùy chọn cài đặt trước cho mômen, cài đặt momen và góc trả lại khi đạt momen cài đặt. Cài đặt thông số qua màn hình LED Có thể hoạt độngđể thử nghiệm mô-men, vì không thể quay quá mức cài đặt Mức độ thoải mái khi vận hành thông qua nút bấm hoặc nhấn nhẹ bằng một ngón tay lên màn hình.

Đó là lý do tại sao bộ nhân mô-men xoắn alkitronic® tiếp tục hoạt động một cách đáng tin cậy, ngay cả dưới tác động của gió, thời tiết và các yếu tố môi trường khác. Hầu hết các mô hình đều có sẵn với lớp bảo vệ IP54 (bảo vệ chống ẩm và bụi) và do đó cũng có thể được sử dụng trong mưa và khu vực ngoài khơi. Từ 100 Nm đến 42,500 Nm, không có công nghệ bu lông nào nhanh và chính xác hơn.

Ưu điểm của bạn:

• Kiểm soát động cơ thông minh đảm bảo đạt được mô-men xoắn chính xác và tốc độ lắp ráp cao.
• Độ chính xác mô-men xoắn lặp lại ± 2%.
• Tuổi thọ cao hơn do động cơ ít mài mòn và không chổi than.
• Các mô hình IP54 được bảo vệ chống bụi và mưa.
• Các thiết bị có thể được sử dụng trong tất cả các lưới điện quốc tế (100 đến 253 V / 45 đến 66 Hz) với độ chính xác mô-men xoắn không đổi.
• Giải pháp phần mềm linh hoạt cho các ứng dụng tùy chỉnh (ví dụ: phương pháp bu lông mô-men xoắn/góc).
• Giao diện Bluetooth cho việc giao tiếp và tài liệu hóa các quy trình bu lông (với ứng dụng alkitronic®).

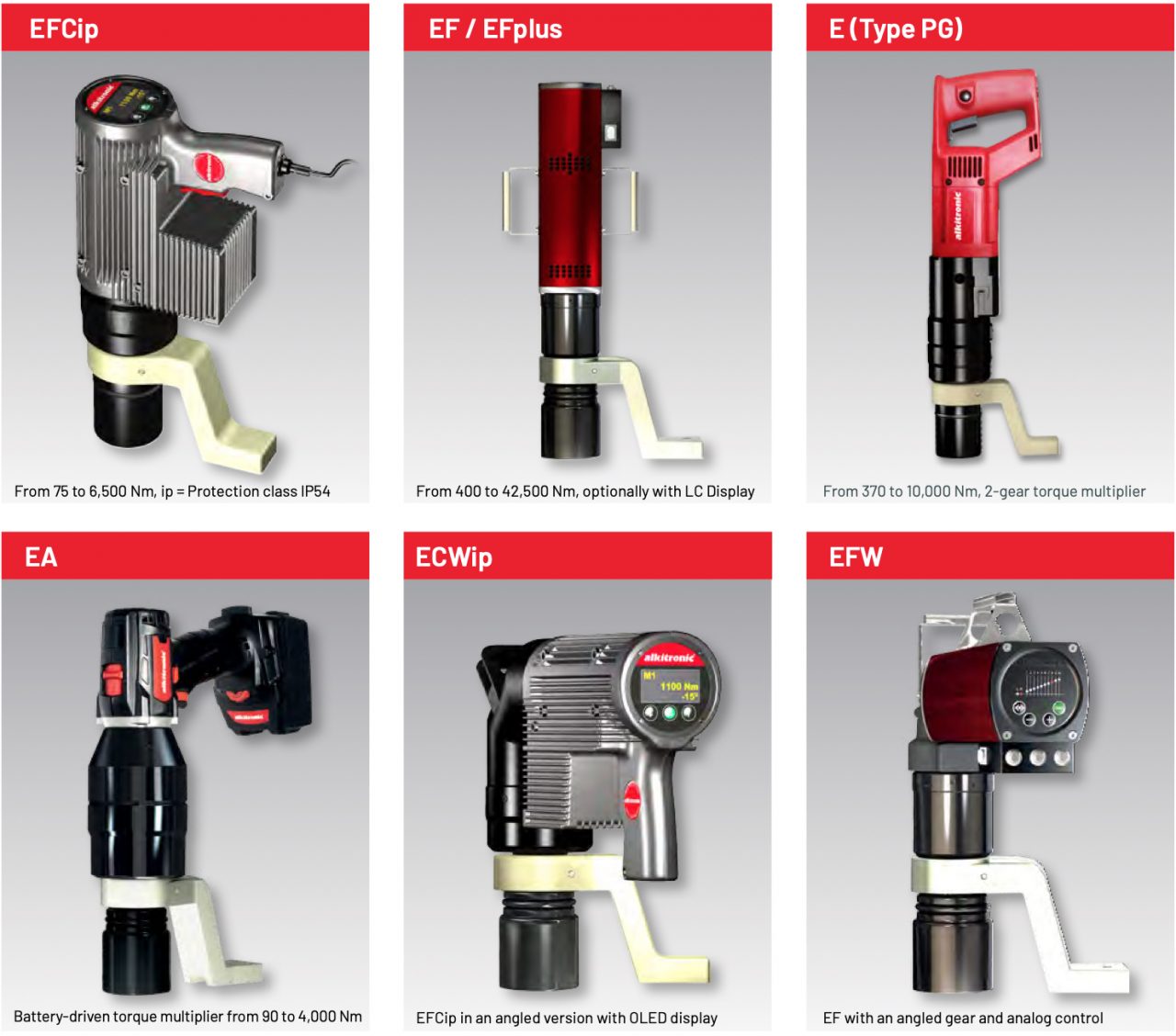

Hầu hết các bộ nhân mô-men xoắn cũng có sẵn trong phiên bản góc. Chiều cao thấp được thiết kế đặc biệt cho không gian hạn chế. alkitronic® EA là một bộ nhân mô-men xoắn chạy bằng pin với khả năng di động cao, luôn sẵn sàng sử dụng và độc lập với năng lượng truyền động bên ngoài. Bộ nhân mô-men xoắn alkitronic® EF cũng có sẵn với màn hình LC tích hợp và phương pháp mô-men xoắn/góc quay. alkitronic® E là một bộ nhân mô-men xoắn 2 tốc độ, robust và không thể phá hủy.

Phương pháp bu lông mô-men xoắn/góc: Chính xác cao và không thể thiếu

Phương pháp này được sử dụng trong các ứng dụng cần chất lượng bu lông cao hơn và yêu cầu ma sát tối thiểu: Ví dụ, khi lắp ráp hoặc bảo dưỡng kết nối cánh quạt trên trục. Các nghiên cứu cho thấy trên 80% mô-men xoắn siết cần thiết để vượt qua ma sát dưới đầu và trong ren. Trong phương pháp bu lông mô-men xoắn/góc, hệ số ma sát trong ren và hỗ trợ bu lông không còn ảnh hưởng đến lực tiền tải lắp ráp cần đạt được.

Nếu bạn muốn loại trừ sự cố, bạn có thể yên tâm với các mô hình EFCip/ECWip. Là một nhà cung cấp chất lượng, alkitronic® luôn là đối tác đúng đắn cho các phương pháp bu lông khác.

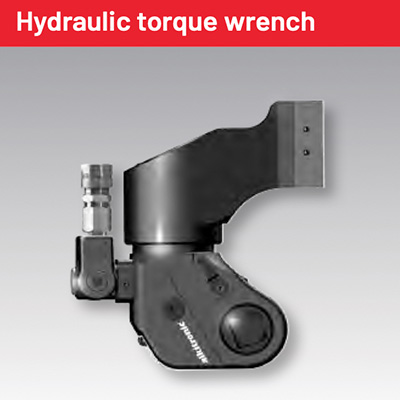

Cờ lê thủy lực – Máy xiết bulong đai ốc bằng thủy lực

Nếu ứng dụng quyết định phương pháp bu lông

Trong các ứng dụng công nghiệp đặc biệt hoặc do yêu cầu kỹ thuật, chìa vặn thủy lực thường là lựa chọn duy nhất có thể để xử lý các kết nối bu lông. Ví dụ, trong các quy trình bu lông chật hẹp, khó tiếp cận. Tại đây, mô-men xoắn lớn có thể được áp dụng ngay cả trong không gian nhỏ.

Theo nguyên tắc chung, điều sau đây áp dụng cho các chìa vặn thủy lực alkitronic®: Một mô-men xoắn khoảng 1,000 Nm có thể được áp dụng cho kết nối bu lông cho mỗi kg trọng lượng của chìa vặn thủy lực (áp suất hoạt động 700 bar). Tuy nhiên, một chìa vặn thủy lực hoạt động tương đối chậm, nhưng rất chính xác với độ chính xác ± 3%. Để hoạt động nhanh chóng, đáng tin cậy, chúng tôi khuyên dùng các bơm thủy lực alkitronic® VELOX và NOVA.

Alkitronic® AX và AT Cờ lê thủy lực

Do áp suất thủy lực cao, mô-men xoắn lớn và lực phản ứng phát sinh, AN TOÀN là rất quan trọng đối với các chìa vặn thủy lực của chúng tôi. Vật liệu có độ bền cao, chốt ngăn ngược, tay cầm, v.v., đảm bảo người dùng có một công cụ an toàn trong tay.

• Kết nối khớp quay an toàn, đáng tin cậy và có thể xoay riêng lẻ
• Cả hai loại chìa vặn với hệ thống ống kép
• Nỗ lực và chi phí bảo trì tối thiểu

Alkitronic® Norwolf X DRIVER SYSTEM

Khái niệm chìa vặn thủy lực cách mạng nhất. Không còn giải pháp riêng lẻ cho các ứng dụng khác nhau.

• Đầu truyền động thủy lực có thể chuyển đổi, sử dụng được cho cả đầu ra lục giác và đầu ra hình vuông
• Thiết kế thép gọn nhẹ, chắc chắn với cấu trúc piston một khối. Chỉ một vòng O-ring: Thay đổi nhanh chóng với bốn bu lông
• Hoàn hảo cho việc bu lông trong các khu vực hẹp và khó tiếp cận đến cực độ.

Cờ lê thủy lực alkitronic® AX và AT rất phù hợp cho việc siết chặt các kết nối bu lông nặng với ren lớn trong không gian hẹp với lực lớn, mặc dù chúng không thể xoay nhanh do “ratcheting”.

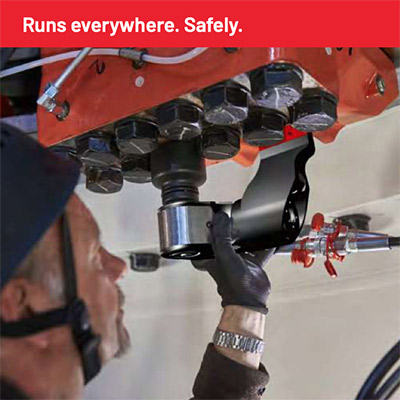

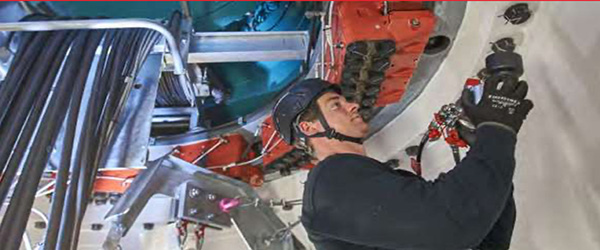

Cờ lê thủy lực là lý tưởng cho việc sử dụng trong các khu vực có nguy cơ cháy nổ. Hoặc trong tuabin gió, ví dụ như ở kết nối flange bên trong tháp; trong quá trình lắp đặt hoặc bảo dưỡng các kết nối cánh quạt trên trục cũng như khi bu lông phanh azimuth.

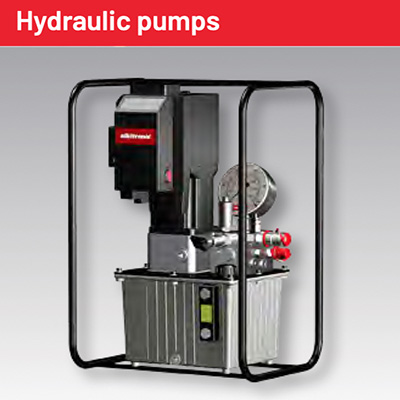

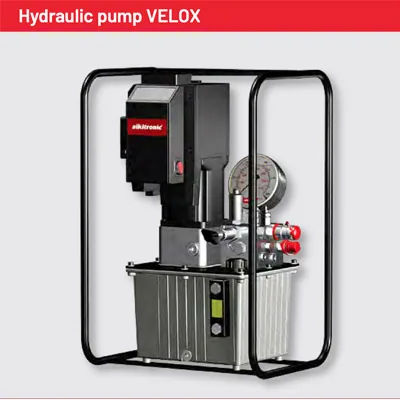

Các bơm thủy lực alkitronic® nhanh chóng bổ sung tăng tốc độ cho các quy trình bu lông, tiết kiệm thời gian và tiền bạc.

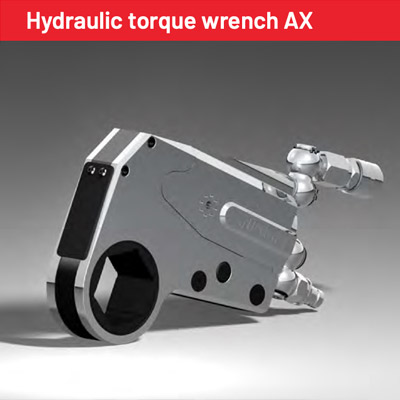

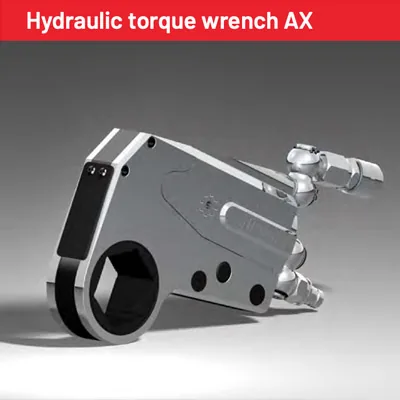

Alkitronic® AX Cờ lê thủy lực kết hợp, đơn vị truyền động với hệ thống ống kép và đầu lục giác có thể thay thế. Mô-men xoắn từ 60 đến 49,000 Nm, đầu ra lục giác SW 14-145 mm (tùy thuộc vào loại).

Thiết kế cực kỳ phẳng với phần hỗ trợ chìm cho phần truyền động và đầu lục giác, truyền động lục giác với bán kính vỏ cực nhỏ. Sử dụng đơn giản và nhẹ nhàng. Thiết kế kinh tế với ít bộ phận lẻ. Hiệu suất cao với nỗ lực và chi phí bảo trì tối thiểu. Chắc chắn và thoải mái: Thiết kế vỏ bền bằng hợp kim nhôm cường độ cao. Linh hoạt cao: Thay đầu lục giác nhanh chóng, đơn giản. Không vấn đề gì: Hỗ trợ không ảnh hưởng đến độ chính xác mô-men xoắn bởi tải trọng bên. Tiện lợi, an toàn, đáng tin cậy: Các khớp nối có thể quay riêng lẻ (360°) có thể chịu được áp suất vận hành tối đa cao gấp 4 lần. Bánh răng mịn chắc chắn cho độ chính xác mô-men xoắn cao và hành trình tối đa 28°. Thành phần truyền động được hướng dẫn chính xác, cấu trúc.

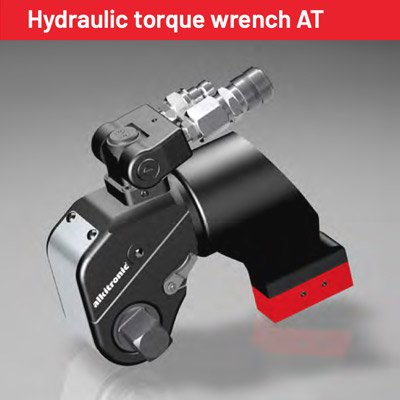

Alkitronic® AT Chìa vặn thủy lực với hệ thống ống kép. Mô-men xoắn tùy thuộc vào loại từ 110 đến 72,000 Nm, kích cỡ ren từ M 14 trở lên, đầu ra hình vuông từ 3/4 inch đến 2 1/2 inch (tùy thuộc vào loại).

Không cần theo dõi: Nhờ độ chính xác lặp lại ± 3% Chắc chắn và thoải mái: Thiết kế vỏ bền bằng hợp kim nhôm-titan cường độ cao Đơn giản và dễ dàng: Thao tác không phức tạp, trọng lượng nhẹ; thay đổi nhanh chóng đầu ra hình vuông từ siết chặt sang nới lỏng Tuổi thọ dài và an toàn: Cấu trúc một khối, chịu lực xoắn cao, bền bỉ. An toàn lao động cao nhờ cấu trúc chín chắn và bền vững Kinh tế: Tuổi thọ dài, bu lông đáng tin cậy, bảo dưỡng thấp Linh hoạt cao: Khớp nối quay tự do thoải mái, an toàn và đáng tin cậy, có thể xoay ở hai mức (360° ngang, 180° dọc) Răng cưa thô chắc chắn, độ chính xác mô-men xoắn cao Vững chắc, chính xác, hiệu quả: Thiết kế tay cầm truyền động độc đáo

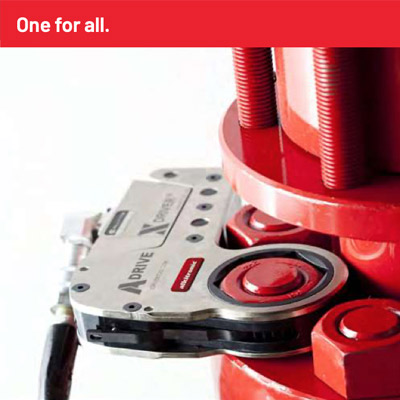

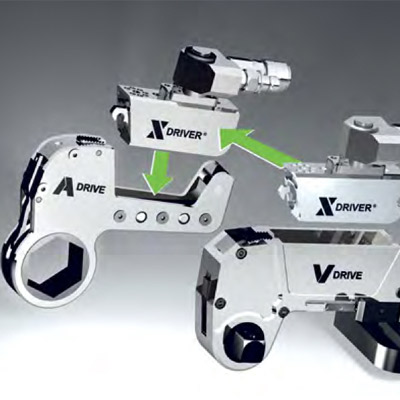

Alkitronic® Norwolf X DRIVER SYSTEM

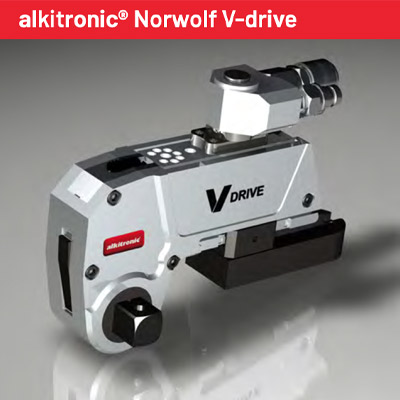

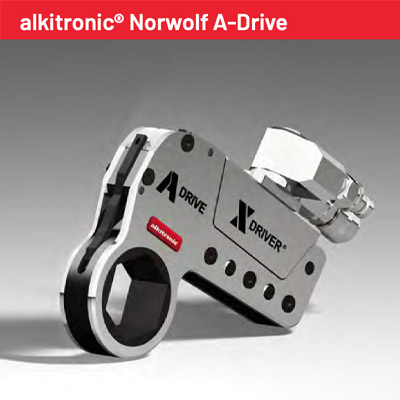

Thiết kế tiên tiến: Đầu truyền động (X-Driver) là động cơ thủy lực với hệ thống ống kép. Thay đổi nhanh chóng mà không cần sử dụng bu lông hoặc chốt. X-Driver khớp hoàn hảo với A-Drive (vỏ hình lục giác) hoặc V-Drive (vỏ hình vuông), do đó, xi lanh truyền động được bảo vệ hoàn toàn khỏi hư hại do lực phản ứng chọn lọc có thể xảy ra. X-Driver được đặt theo chiều dài, cùng một đường với truyền động để ngăn chặn tải trọng bên hoặc lực xoắn trên xi lanh. Điều này đảm bảo tuổi thọ dài và an toàn. Khớp nối mới: Có thể quay 360° hoặc chỉ với một phần tử bổ sung chuyển đổi thành 360° x 360°.

Thiết kế đã được cấp bằng sáng chế của truyền động lục giác đảm bảo khả năng tiếp cận xa nhất, cho phép một góc tấn công cực kỳ lớn. Như vậy đầu lục giác dễ dàng vừa vặn với đai ốc – không rung hoặc cần chỉnh sửa thủ công bằng cờ lê răng. Thiết kế này làm cho Hệ thống X Driver trở thành cờ lê thủy lực mô-men xoắn nặng nề nhanh nhất.

Thiết kế mảnh mai – Vỏ hoàn toàn kín.

Tay đỡ phản ứng một mảnh tùy chọn có thể lắp nhanh chóng với hai chốt

Khóa tay cầm đã được cấp bằng sáng chế có thể dễ dàng mở ra với một bu lông

Ít bộ phận lắp ráp: Các hộp mực khác có nhiều bộ phận chuyển động, có thể dẫn đến nhiều lỗi và sửa chữa phức tạp

Khái niệm ứng dụng không thể so sánh – phù hợp với tất cả các loại mặt bích

Trong các thử nghiệm, A-Drive nhanh hơn 10-50% so với các cờ lê thủy lực khác

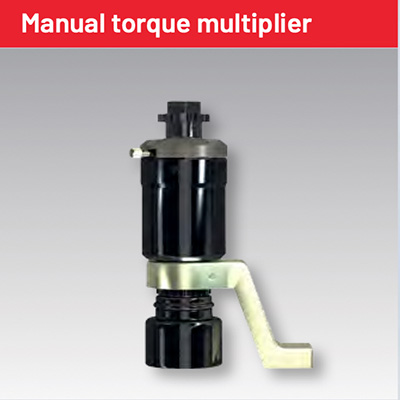

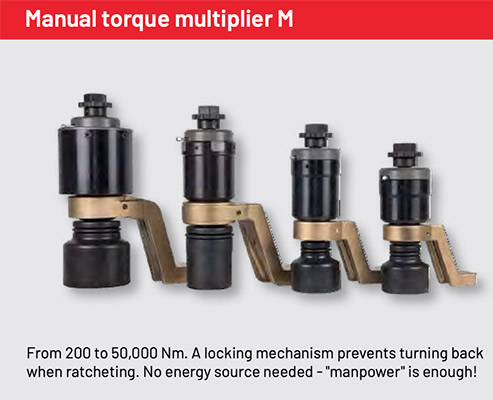

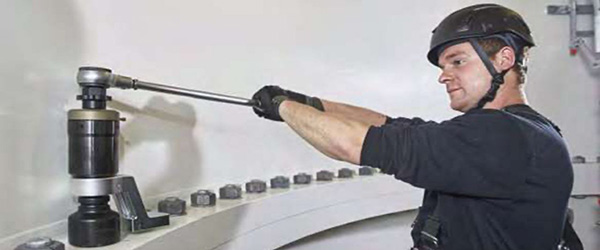

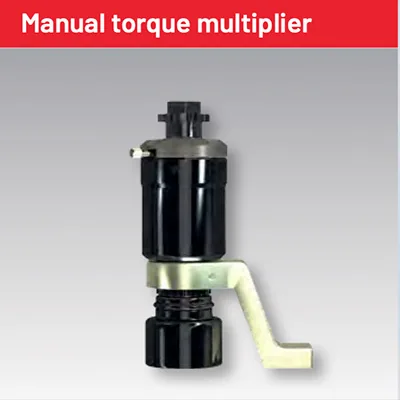

Alkitronic® M bộ nhân mô-men xoắn cầm tay là công cụ dịch vụ không thể thiếu trong lĩnh vực năng lượng gió. Mỗi xe dịch vụ nên có ít nhất một alkitronic® M. alkitronic® M không thể so sánh về chất lượng với các thiết bị cầm tay thông thường. Chúng là công cụ hỗ trợ cực kỳ hữu ích, đặc biệt trong bảo dưỡng. Chúng cung cấp chất lượng bu lông hoàn hảo mà không gây khó chịu bởi thiết bị và năng lượng bên ngoài.

Ít tốn sức khi vận hành, truyền đạt mô-men xoắn cao một cách chính xác, an toàn lao động cao Cơ chế khóa chính xác cho công việc hiệu quả cao với các động tác ratcheting rất ngắn, đảm bảo thời gian lắp ráp ngắn Truyền động mạnh mẽ cho tải nặng, được sản xuất trong quy trình chính xác không tạo mảnh

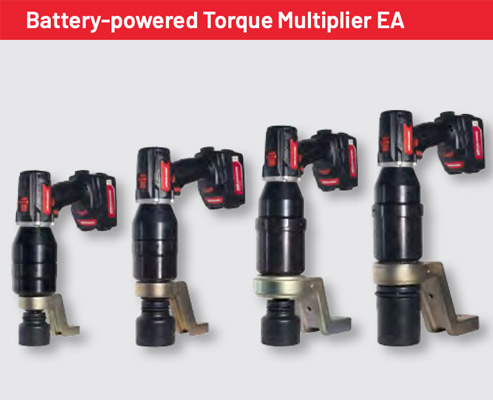

Alkitronic® EA, bộ nhân mô-men xoắn chạy bằng pin từ 90 Nm đến 4,000 Nm: Di động và luôn sẵn sàng sử dụng.

• Chu kỳ bu lông cực kỳ ngắn: Bánh răng nhanh cho việc chèn và bánh răng lực cho mô-men xoắn tối đa và chính xác
• Hình dạng nhỏ gọn: Cho công việc thoải mái ở những khu vực khó tiếp cận hoặc khi không có nguồn cung cấp điện
• Làm việc hiệu quả: Chọn bánh răng dễ dàng, nhanh chóng; phạm vi mô-men xoắn rộng (22 giá trị)
• Nhẹ nhàng cho sức khỏe của bạn: Trọng lượng thấp, thiết kế ergonomic, phát thải tiếng ồn thấp; không cần biện pháp bảo vệ tiếng ồn Ít dễ hư hỏng: Vỏ động cơ robust làm từ nhựa đặc biệt. Không vỡ, chịu va đập và chống ăn mòn
• Hiệu quả: Hai bộ pin Li-Ion đảm bảo tới 360 kết nối bu lông liên tiếp; chỉ báo mức sạc LED trực tiếp trên pin
• Mô-men xoắn tắt chính xác: Ngay cả khi trạng thái sạc của pin thấp

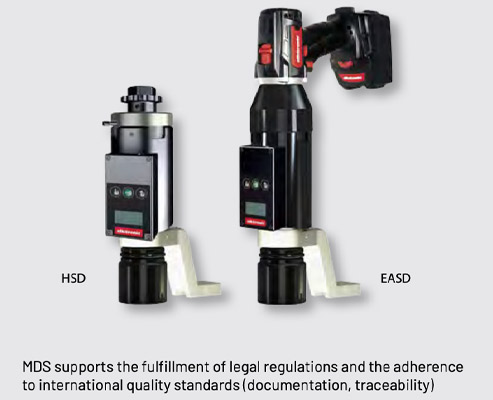

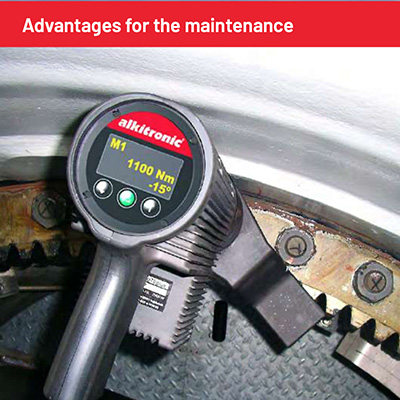

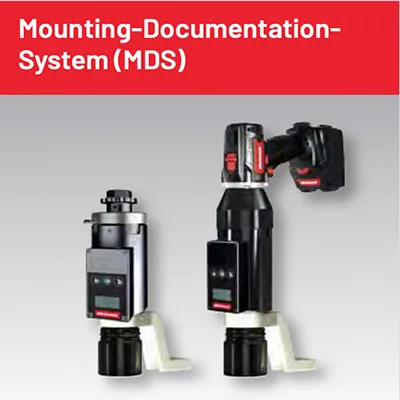

Hệ thống Tài liệu Lắp đặt. Công nghệ bu lông MDS 4.0 – alkitronic® HSD (cầm tay) / EASD (chạy bằng pin):

• Bu lông theo kiểm soát mô-men xoắn, ghi nhận giá trị đo và cảm biến trực tiếp trên đầu ra
• Thao tác đơn giản thông qua menu với màn hình OLED Giao diện Bluetooth cho việc thu thập và kiểm soát dữ liệu bu lông nhanh chóng, đầy đủ
• alkitronic® HSD: Truyền các tham số bu lông được cài đặt trước và chèn không lỗi vào bộ nhân mô-men xoắn
• Phương pháp mô-men xoắn/góc quay, tạo quy trình bu lông với các tham số phức tạp
• Kết nối bu lông có thể tái sản xuất – độc lập với biến số gây nhiễu
• alkitronic® APP cho điện thoại thông minh iOS và Android: Truyền dữ liệu và giao tiếp qua Bluetooth
• Xuất file trung lập nền tảng thông qua các tệp CSV
