Đồng hồ so là gì? Mua đồng hồ so ở đâu?

Đồng hồ so là gì?

Dành cho ai chưa biết đồng hồ so là thước đo có thang đo cực nhỏ. Công dụng chính của nó không phải để đo chiều dài, độ dày. Nó chủ yếu được dùng để rà độ thẳng, độ phẳng, kiểm tra độ đồng trục của các loại chi tiết máy móc. Như các bạn đã biết các máy móc của Nhật Bản, Đức, Mỹ đều chạy rất êm ái, nhẹ nhàng, độ bền cao. Lý do là các chi tiết của nó đều ăn khớp tuyệt đối. Để kiểm tra chúng cần thước đo chính xác đến 0.01mm như đồng hồ so. Các thang đo của đồng hồ so thường là 0-1mm, 0-5mm, 0-10mm. Bởi đơn giản nó không dùng để đo đạc chiều dài, độ dày. Thang đo càng nhỏ độ chính xác càng cao, sai số càng thấp. Sau đây chúng ta sẽ cùng tìm hiểu chi tiết đồng hồ so là gì.

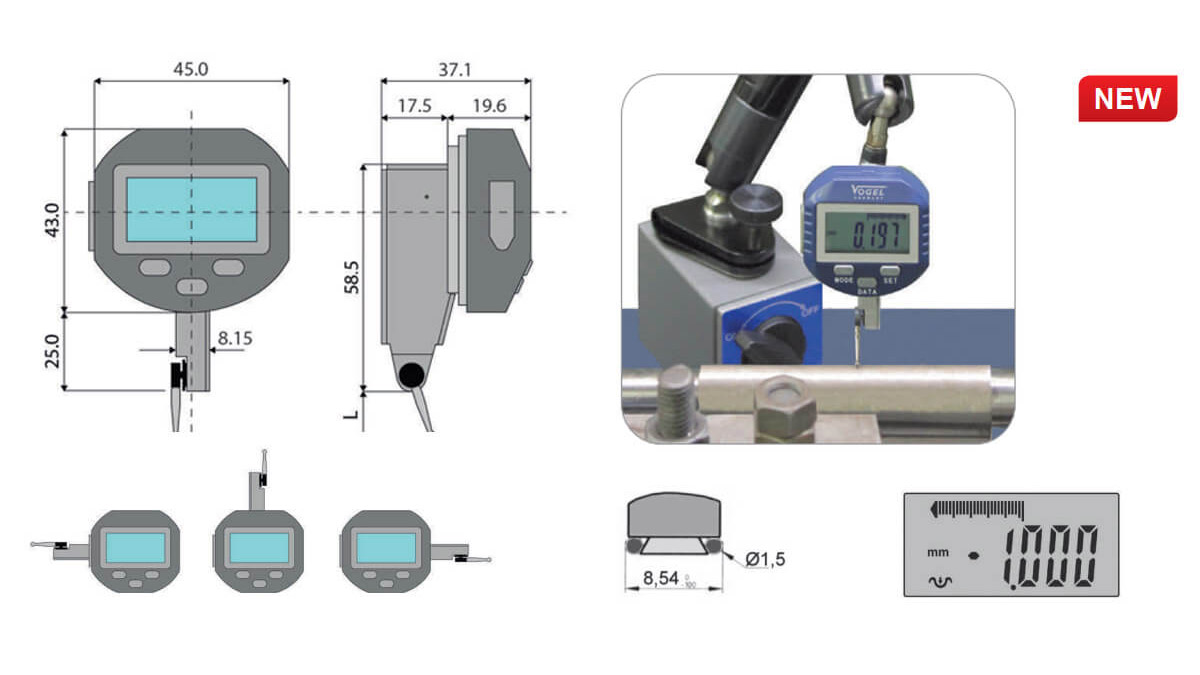

Cấu tạo đồng hồ so

Các loại đồng hồ so

Đồng hồ so cơ: cấu tạo của nó như một chiếc đồng hồ xem giờ thu nhỏ. Cấu tạo bên trong sẽ gồm 2 bánh răng, bánh răng to tượng trưng cho 1mm chia làm 100 vạch. Chạy hết 1 vòng sẽ nhảy bánh răng nhỏ thang đo mm. Các đồng hồ so cơ thường có độ chính xác cố định là 0.01mm. Dùng cho các máy móc cỡ lớn, cái này chuyên ngành mới hiểu được.

Đồng hồ so điện tử: khi cần độ chính xác cao hơn bạn cần nghĩ đến đồng hồ so điện tử. Độ chính xác sẽ là 0.001mm, gấp 10 lần đồng hồ cơ. Để làm điều này sẽ cần nhiều bánh răng hơn, ăn khớp với nhau. Hiện nay chỉ có các nước lớn máy móc hiện đại mới làm được. Các máy móc siêu nhỏ như cân, đồng hồ sẽ cần đến cấp chính xác này.

Đồng hồ so chân thẳng: sẽ có chân ngắn và chân dài. Chân ngắn để thao tác với phôi ở vị trí dễ tiếp cận, chân dài để đưa vào các lỗ như trong hốc máy để kiểm tra.

Đồng hồ so chân què: chân què để nó không bị gãy khi gặp vật cản trong quá trình rà thẳng, rà phẳng.

Đế gá đồng hồ so

Để quá trình đo đạc diễn ra thuận lợi cần kết hợp với chân đế của đồng hồ so. Đế gá này thường có khả năng xoay 360 độ, tầm với xa để tiếp cận mọi vị trí từ các góc độ khác nhau. Đế gá thường được tích hợp nâm châm để đứng vững trên bề mặt máy móc kim loại kể cả góc nghiêng. Không có đế gá phù hợp hầu như đồng hồ so không thể phát huy công dụng. Để chọn được đế gá phù hợp bạn cần xem kỹ bản vẽ thông số của đồng hồ so. Quan trọng nhất là đường kính trục, kích thước mặt sau… sao cho ăn khớp nhất. Đồng hồ so thường được trang bị khả năng lưu trữ và giao tiếp dữ liệu với PC, máy tính bảng bằng cáp hoặc bluetooth… Tính năng này hữu ích trong nhà máy, phòng hiệu chuẩn cần độ chính xác cao.

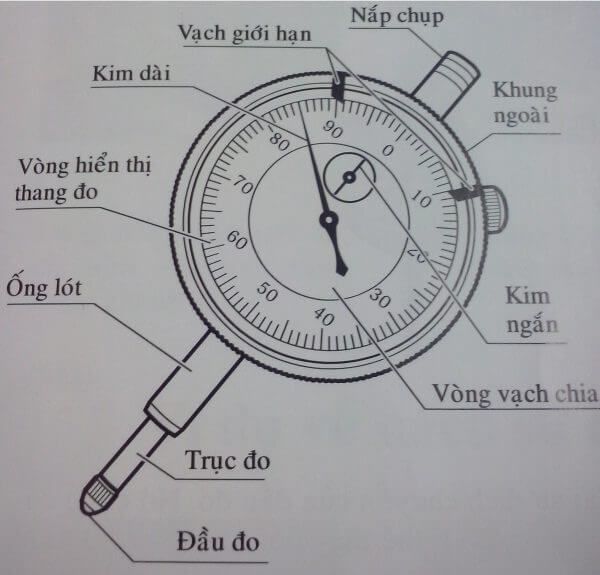

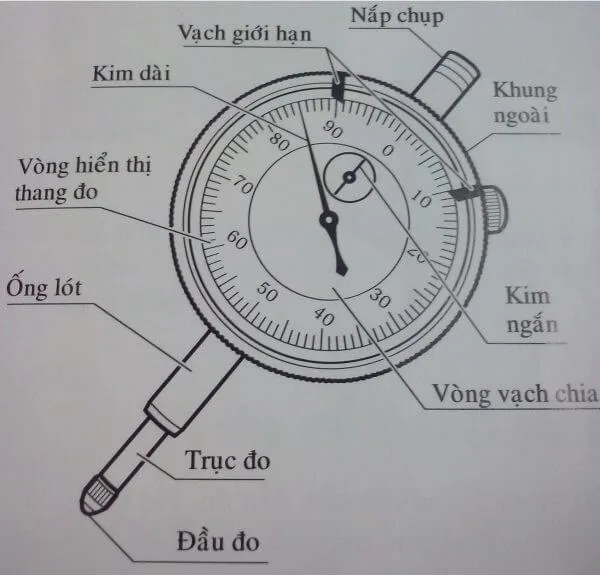

Cấu tạo đồng hồ so

cấu tạo đồng hồ so

  • Mặt đồng hồ: thường bằng nhựa hoặc kính trong suốt có thể xoay 360 độ. Thường sẽ khắc vạch giá trị 0 để set điểm gốc ở bất kỳ vị trí mong muốn.
  • Trục đo: bằng kim loại cứng có thể có một lớp áo bảo vệ bằng cao su.
  • Thang đo ngoài: 100 vạch, mỗi vạch tượng trưng cho 0.01mm chỉ có ở đồng hồ so cơ.
  • Thang đo trong: gồm 10 vạch, mỗi vạch tượng trưng cho 1mm.
  • Nắp chụp, ống lót: điểm cố định đồng hồ so vào đế gá(chân đế) phụ kiện.
  • Khung ngoài: bằng thép cứng bảo vệ động cơ bên trong.

Điều cần quan tâm khi mua đồng hồ so

Thang đo: thang đo dài hay ngắn không quá quan trọng do công dụng chính là kiểm độ phẳng. Chân dài là để nó đưa vào các lỗ để kiểm tra bên trong mà thôi. Chân ngắn để kiểm tra ở mặt phẳng dễ tiếp cận.

Cấp chính xác: chỉ có 2 cấp chính xác cho bạn chọn là 0.01mm, 0.001mm. 0.01mm thường gặp ở đồng hồ so cơ, 0.001 ở đồng hồ so điện tử. Dĩ nhiên giá của 2 cấp chính xác này cũng khác xa vì dùng công nghệ khác.

Cấp bảo vệ: IP54, IP67, IP68… thể hiện sức chống chịu môi trường. Chính xác là bảo vệ khỏi nước, chất lỏng và va đập. Cấp bảo vệ này số phía sau càng cao càng tốt.

Vật liệu: thường là hợp kim của crom để nó ít bị tác động của môi trường, có thể pha thêm nhôm để nhẹ hơn.

Nhà sản xuất: đồng hồ so là thiết bị quan trọng cho ngành chế tạo máy. Nó quyết định sự ăn khớp của động cơ trực tiếp liên quan đến chất lượng và tuổi thọ, điều này chỉ có các tiên tiến như Đức, Nhật, Mỹ mới đáp ứng. Hãy lựa chọn các thương hiệu đến từ các nước này nhé.
