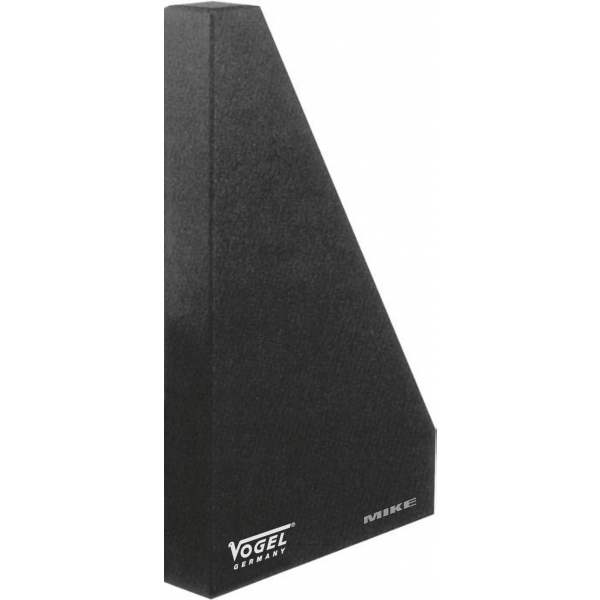

Eke chuẩn bằng đá granite 90 độ hình tam giác Vogel Germany 2605

Eke chuẩn bằng đá granite 90° VogelGermany 26050 hình tam giác

Name: Eke chuẩn bằng đá granite 90° VogelGermany 26050 hình tam giác
Brand: Vogel Germany
SKU: 26050-
Availability: PreOrder

Mã: 26050-

Êke đo góc 90 độ bằng vật liệu đá Granite độ cứng cao, nặng 2.5kg. Bề mặt phẳng, nhẵn, chịu mài mòn và kháng axit. Hàng chính hãng Vogel, sản xuất tại Đức. Giao hàng toàn quốc. Vogel Germany.

Mô tả

Eke chuẩn bằng đá granite 90° hình tam giác (Granite Master Square 90° Triangular). Trong thực tế, nó còn được gọi là Eke đá chuẩn 90°, Thước kiểm tra góc vuông bằng đá granite. Eke chuẩn tam giác bằng đá – Khối kiểm tra vuông góc granite.

Eke chuẩn bằng đá granite 90 độ hình tam giác Vogel Germany 2605

Công dụng của eke chuẩn đá granite 90°. là dụng cụ chuẩn đo lường dùng để kiểm tra độ vuông góc, độ phẳng và độ chính xác của các chi tiết cơ khí, máy móc hoặc dụng cụ đo khác.

Kiểm tra độ vuông góc (angularity) giữa hai mặt phẳng của chi tiết cơ khí.
Kiểm tra độ phẳng (flatness) của bề mặt làm việc.
Làm chuẩn đo lường trong phòng thí nghiệm, xưởng gia công chính xác, kiểm định máy móc.
Được dùng trong ngành gia công cơ khí, chế tạo khuôn mẫu, đo kiểm CMM (Coordinate Measuring Machine).

Tại sao sử dụng đá granite?

Độ cứng cao, không bị biến dạng theo thời gian.
Chống ăn mòn, không bị gỉ như eke kim loại.
Không bị nhiễm từ, đảm bảo đo lường chính xác.
Hệ số giãn nở nhiệt thấp, ít bị ảnh hưởng bởi nhiệt độ môi trường.

Với độ chính xác đạt cấp 00 theo DIN 876, eke chuẩn granite 90° là lựa chọn tối ưu để kiểm tra góc chính xác trong sản xuất cơ khí chính xác.

Eke chuẩn bằng đá granite 90° hình tam giác

Eke chuẩn bằng đá granite 90° Vogel Germany được chế tạo từ đá granite tự nhiên, có độ ổn định cao, không bị ảnh hưởng bởi nhiệt độ hay từ tính. Eke này đáp ứng tiêu chuẩn DIN 876/00 về độ phẳng và DIN 875-2/00 về độ vuông góc, đảm bảo sai số cực thấp trong đo kiểm.

Mã số	Độ phẳng (±µm)	Độ vuông góc (±µm)	Kích thước (mm)	Bề rộng (mm)
260500	2.4 / 2.3	2	200 × 150	50
260501	2.6 / 2.4	2.5	300 × 200	50
260502	2.8 / 2.5	3	400 × 250	60
260503	3 / 2.6	3.5	500 × 300	80
260504	3.3 / 2.8	4	630 × 400	80
260505	3.6 / 3	5	800 × 500	100
260506	4 / 3.2	6	1000 × 600	100

Mỗi bề mặt đo được gia công mài lapped bằng kim cương, đạt độ chính xác cấp 00. Chất liệu đá granite có đặc tính cứng, chống mài mòn, không bị oxy hóa, phù hợp với môi trường kiểm tra khắt khe trong gia công cơ khí và chế tạo máy.

Đặc điểm nổi bật của eke đá granite

Vật liệu đá granite tự nhiên, ổn định, không nhiễm từ.
Bề mặt đo được mài bằng kim cương, đạt cấp chính xác 00.
Không bị ảnh hưởng bởi nhiệt độ, duy trì độ chính xác lâu dài.
Chống ăn mòn, không bị oxy hóa như eke kim loại.
Chứng chỉ kiểm định đi kèm, có thể cung cấp chứng chỉ hiệu chuẩn theo yêu cầu.

Eke chuẩn đá granite Vogel Germany được sử dụng rộng rãi trong kiểm tra độ vuông góc, hiệu chỉnh thiết bị đo và kiểm định cơ khí chính xác.

Mã sp	Mua	Kích thước eke	Độ phẳng	Độ vuông góc
260500	Eke chuẩn bằng đá granite 90° VogelGermany 26050 hình tam giác quantity	200x150x50mm	±2.4/2.3µm	±2µm
260501	Eke chuẩn bằng đá granite 90° VogelGermany 26050 hình tam giác quantity	300x200x50mm	±2.6/2.4µm	±2.5µm
260502	Eke chuẩn bằng đá granite 90° VogelGermany 26050 hình tam giác quantity	400x250x60mm	±2.8/2.5µm	±3µm
260503*	Eke chuẩn bằng đá granite 90° VogelGermany 26050 hình tam giác quantity	500x300x80mm	±3/2.6µm	±3.5µm
260504*	Eke chuẩn bằng đá granite 90° VogelGermany 26050 hình tam giác quantity	630x400x80mm	±3.3/2.8µm	±4µm
260505*	Eke chuẩn bằng đá granite 90° VogelGermany 26050 hình tam giác quantity	800x500x100mm	±3.6/3µm	±5µm
260506*	Eke chuẩn bằng đá granite 90° VogelGermany 26050 hình tam giác quantity	1000x600x100mm	±4/3.2µm	±6µm
