Hướng dẫn sử dụng máy đo bề dày thành chai Minitest FH - ElektroPhysik

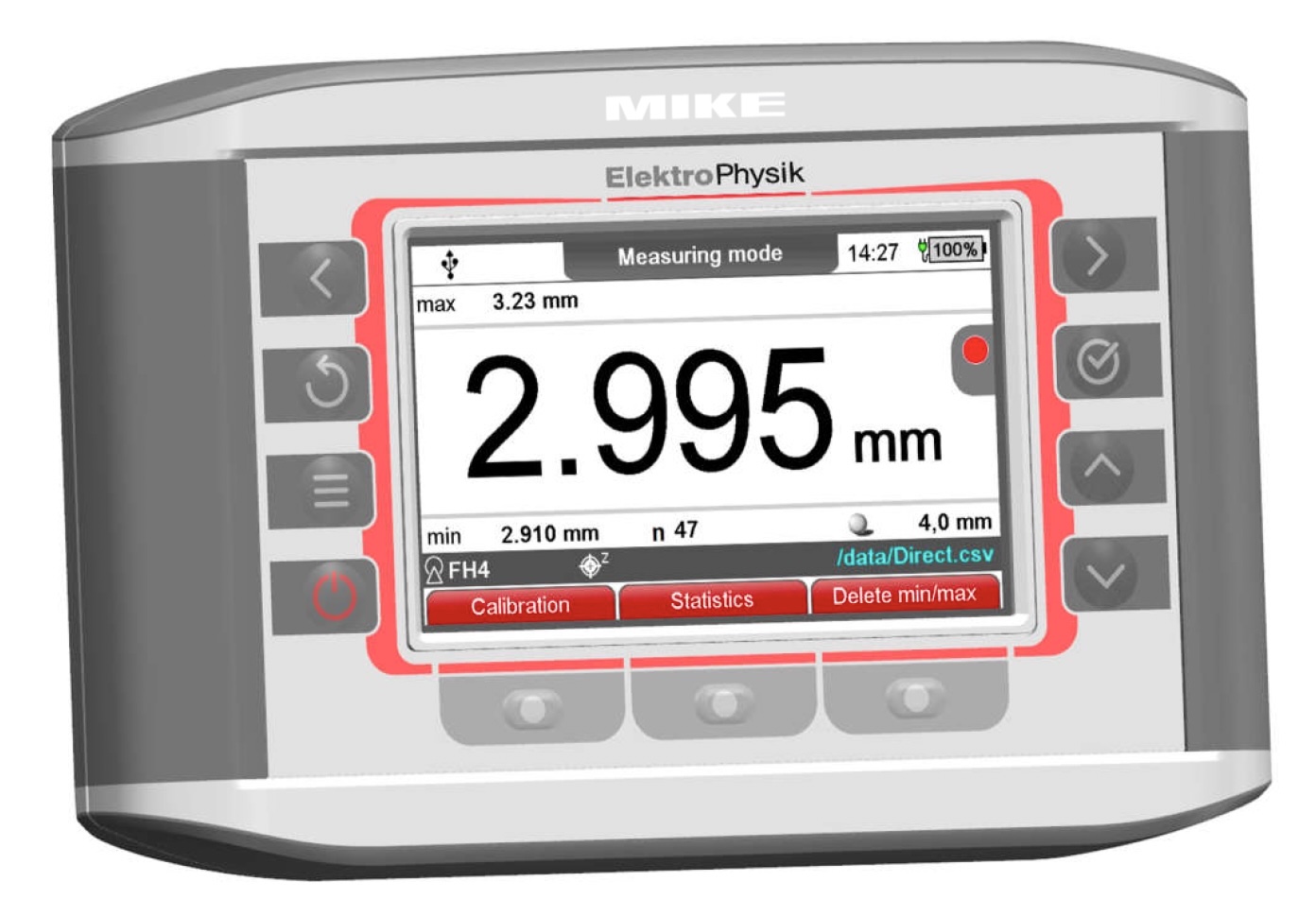

MiniTest FH là máy đo bề dày tường vật liệu không phá hủy, chuyên dùng cho các vật liệu phi từ tính như nhựa, thủy tinh, nhôm, titan... Máy hoạt động theo nguyên lý từ tính (magneto-static), sử dụng cảm biến từ và viên bi thép làm chuẩn đo, giúp xác định nhanh khoảng cách (tức độ dày) giữa cảm biến và viên bi.

Máy cho phép đo trên nhiều hình dạng vật liệu khác nhau, kể cả chai lọ, ống nhựa, vật thể có biên dạng cong hoặc thành mỏng. Dữ liệu có thể xuất trực tiếp qua cổng USB, Bluetooth hoặc RS232. Máy cũng hỗ trợ truyền dữ liệu trực tiếp đến Excel nhờ chế độ bàn phím USB.

2. Lắp đặt và chuẩn bị

2.1 Sạc pin lần đầu

Máy dùng pin sạc NiMH, cần sạc đầy trước khi sử dụng lần đầu.
Cắm cáp USB vào máy, kết nối với bộ đổi nguồn kèm theo, rồi cắm vào nguồn điện.
Không sử dụng bộ sạc không chính hãng.

2.2 Kết nối cảm biến

Lấy cảm biến ra khỏi hộp đựng.
Cắm đầu nối cảm biến vào đúng khe kết nối ở phía trên máy. Chú ý khớp đúng rãnh định vị, điểm đỏ trên đầu cắm phải trùng với điểm đỏ trên thân máy.
Đẩy đầu cắm vào hết cỡ cho đến khi nghe tiếng “click”.
Khi tháo ra, kéo nhẹ ống khóa, tuyệt đối không kéo trực tiếp vào dây.

3. Khởi động và chọn ngôn ngữ

Nhấn nút nguồn màu đỏ để bật máy.
Sau khoảng 2 giây, máy sẽ vào chế độ đo.
Ngôn ngữ mặc định là tiếng Anh. Nếu cần đổi, vào: Menu > Gauge Configuration > Language

4. Cách đo độ dày

4.1 Chuẩn bị trước khi đo

Cảm biến nên được để nóng máy khoảng 2–3 phút trước khi đo để ổn định.
Nếu thay đổi viên bi hoặc nhiệt độ môi trường khác biệt, cần hiệu chuẩn lại.
Đảm bảo mặt cảm biến và viên bi sạch sẽ.

4.2 Cách đo với giá đỡ cảm biến (nên dùng)

Gắn cảm biến vào giá đỡ chữ V.
Đặt mẫu lên đầu cảm biến.
Đặt viên bi thép ở mặt đối diện của mẫu sao cho bị hút về đúng đầu cảm biến.
Giữ mẫu vuông góc với đầu cảm biến và di chuyển đều qua lại.
Nhấn nút "OK" hoặc bàn đạp chân (nếu có) để lưu giá trị đo.

4.3 Cách đo không dùng giá đỡ

Áp dụng khi đo vật lớn như tấm nhựa hoặc ống to.
Đặt cảm biến trên bề mặt mẫu, viên bi đặt ở mặt còn lại.
Giữ cảm biến vuông góc và quét đều.
Dữ liệu sẽ được lưu khi nhấn “OK” hoặc bàn đạp chân.

5. Hiệu chuẩn (Calibration)

5.1 Các chế độ hiệu chuẩn

• Hiệu chuẩn gốc (Factory calibration): dùng ngay sau khi mở hộp, nhanh nhưng độ chính xác thấp hơn.
• Hiệu chuẩn nhanh (Quick calibration): nhận biết tự động viên bi, thực hiện hiệu chuẩn zero trong vài giây bằng 1 nút nhấn.
• Hiệu chuẩn nhiều điểm: dùng từ 1 đến 4 miếng chuẩn dày khác nhau để tăng độ chính xác tối đa.

5.2 Cách thực hiện hiệu chuẩn nhanh

Từ màn hình đo, nhấn nút chức năng “Calibration”.
Chọn “Quick Calibration”.
Đặt viên bi vào nắp chuẩn zero tương ứng, sau đó đặt lên đầu cảm biến.
Máy sẽ tự nhận biết đường kính bi và thực hiện hiệu chuẩn zero

6. Quản lý và lưu dữ liệu

6.1 Chế độ lưu dữ liệu

Thủ công: nhấn “OK” hoặc bàn đạp chân.
Tự động: máy tự lưu theo tần suất đã cài (1–20 lần/giây).
Có thể chọn lưu giá trị hiện tại, giá trị nhỏ nhất, lớn nhất.

6.2 Xem lại và thống kê dữ liệu

Nhấn “Statistics” để xem:
Số lượng điểm đo.
Giá trị trung bình, min, max.
Độ lệch chuẩn, hệ số Cp/Cpk.
Đồ thị dạng histogram và trend line (yêu cầu tối thiểu 5 điểm)

7. Xuất dữ liệu

Có thể xuất dữ liệu qua các giao diện: USB (bàn phím hoặc lưu file), Bluetooth, RS232.
File đo được lưu dưới dạng .CSV, dễ nhập vào Excel hoặc phần mềm quản lý chất lượng.
Để xuất dưới dạng ổ USB:
Kết nối với PC qua cáp USB.
Vào Menu > “USB Storage”.
Máy sẽ hiện dưới dạng ổ USB, bạn có thể sao chép file về máy tính

8. Một số lưu ý khi đo

9. Bảo quản và dịch vụ

Luôn gắn ống bảo vệ và nắp che cảm biến khi không sử dụng.
Tránh để gần thiết bị điện tử, đồng hồ, thẻ từ, nam châm (cách tối thiểu 30 cm).
