HDSD thước đo góc nghiêng, nivo điện tử Vogel Germany

Cập nhật 26/07/2024 15:29 24

Bài hướng dẫn giúp người dùng làm chủ cảm biến góc điện tử Vogel Germany. Nội dung gồm cách bật/tắt máy. Ngoài ra còn cách chuyển đổi chế độ đo tuyệt đối - tương đối. Cuối cùng là cách giữ kết quả và thay pin đúng cách. Nhờ đó, người đọc thao tác chính xác, tận dụng tối đa tính năng đo góc 0,1° và nam châm gắn thiết bị lên bề mặt kim loại.

Cảm biến góc điện tử Vogel Germany đo chính xác góc từ 0-180° với độ phân giải 0,1°. Thước đo góc nghiêng có chế độ đo tuyệt đối và tương đối, hiển thị kết quả trên màn hình LCD. Nivo tự động tắt sau 5 phút và sử dụng pin lithium CR2032. Thiết bị có nam châm ở đáy để dễ dàng gắn vào bề mặt kim loại.

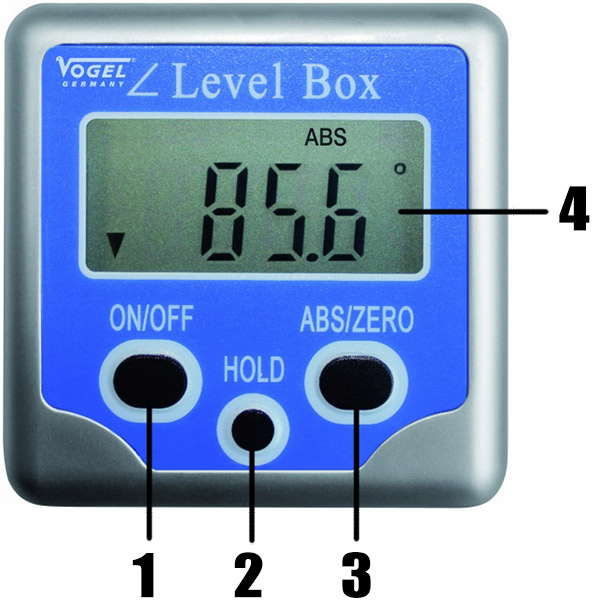

Thước đo góc nghiêng điện tử 320010 Chức năng

Nút Bật/Tắt
Nút Giữ
Nút ABS/Zero
Màn hình hiển thị

Phạm vi giao hàng

1 cảm biến góc điện tử (320011)
1 túi đựng
1 pin (3V, CR2032, mã sản phẩm 2002093)
Hướng dẫn sử dụng

Dữ liệu kỹ thuật

Độ lặp lại: 0,1°
Độ phân giải: 0,1°
Phạm vi hiển thị: 0 - 180°
Phạm vi đo: ± 180,0°
Nhiệt độ làm việc: 0°C ~ 45°C
Dòng làm việc: < 100 µA
Điện áp làm việc: Pin Lithium (3V, CR2032, mã sản phẩm 2002093)
Tự động tắt: 5 phút

Hướng dẫn sử dụng thuớc đo góc nghiêng điện tử

Nhấn nút Bật/Tắt (1) ngắn để bật hoặc tắt thiết bị đo. Khi cảm biến góc bị tắt, các cài đặt hiện tại sẽ được lưu lại. Sau khi bật cảm biến góc hoặc cài đặt thực tế, màn hình sẽ hiển thị các cài đặt góc.
Nhấn nút ABS/Zero (3) ngắn để chuyển từ chế độ đo tương đối sang chế độ đo tuyệt đối. Trong chế độ đo tuyệt đối, màn hình sẽ hiển thị (ABS).
Để đặt lại chế độ đo tương đối, hãy nhấn nút ABS/Zero (3) ngắn. Thiết bị đo sẽ thay đổi về chế độ đo tuyệt đối. Nhấn nút ABS/Zero (3) lần nữa và thiết bị đo sẽ chuyển sang chế độ đo tương đối. Màn hình (4) hiển thị 0°. Việc đặt lại kết thúc.
Sau khi mỗi lần thay đổi từ chế độ đo tuyệt đối sang chế độ đo tương đối, việc đặt lại sẽ được thực hiện tự động.
Trong chế độ đo tuyệt đối (màn hình hiển thị ABS), nhấn nút ABS/Zero (3) trong khoảng 2 giây, việc đặt lại về 0 sẽ được thực hiện.
Việc đặt lại có thể được thực hiện ở mọi vị trí. Tất cả các phép đo đều dựa trên điểm 0 cố định cuối cùng. Các mũi tên ở phía bên trái của màn hình (4) cho thấy:
▲: góc thực tế là theo chiều kim đồng hồ so với điểm 0
▼: góc thực tế là ngược chiều kim đồng hồ so với điểm 0
Để cố định kết quả đo, nhấn nút Giữ (2) ngắn. Chức năng này cho phép bạn thực hiện các phép đo trên các vị trí khó tiếp cận. Bạn có thể tháo thiết bị đo ra và đọc kết quả đo trên màn hình (4).

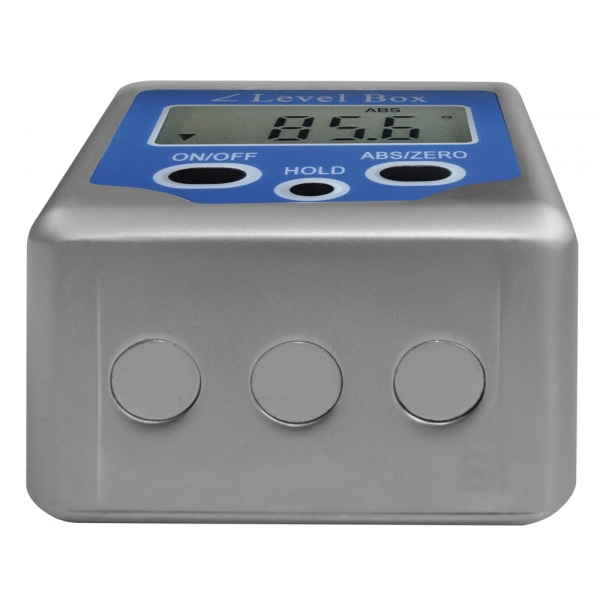

Có 3 nam châm ở đáy thiết bị đo này, chúng có thể gắn vào các vật liệu làm bằng sắt hoặc thép.

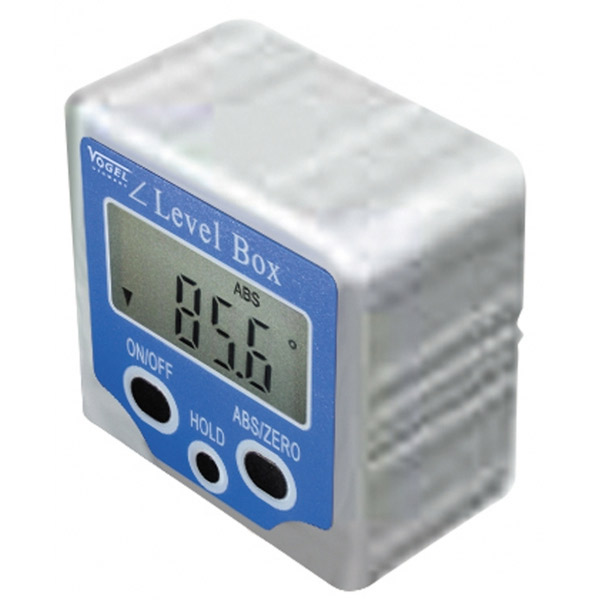

320010 thước thủy điện tử đo góc nghiêng 180 độ 1 bọt thủy ngang

Thay pin
Mở nắp pin ở mặt sau bằng cách xoay ngược chiều kim đồng hồ. Thay pin bằng pin mới (3V, loại CR2032, mã sản phẩm 2002093), với cực dương hướng lên. Thay nắp pin với các chân hướng vào khe của vỏ. Xoay nắp pin theo chiều kim đồng hồ để cố định nó với vỏ. Pin nên được tháo ra nếu thiết bị đo không được sử dụng trong thời gian dài. Không vứt pin đã sử dụng vào thùng rác. Vui lòng giao nó cho điểm thu gom đặc biệt.
Cảnh báo
Ngắt nguồn điện từ thiết bị khi sử dụng thước đo.
