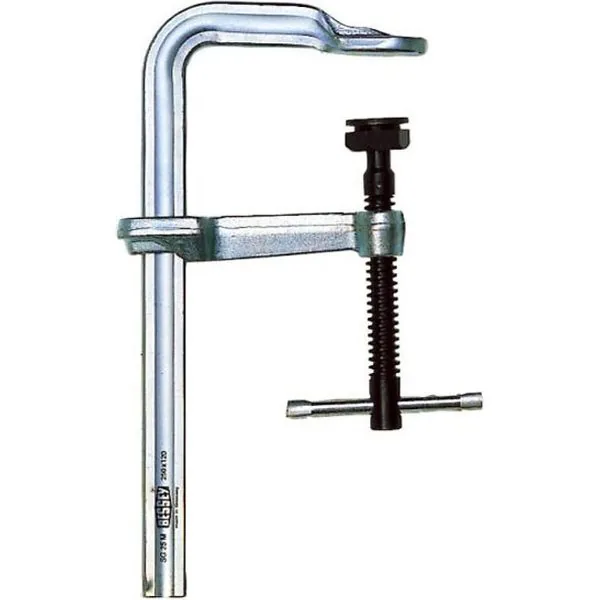

Cảo chữ F

High-performance clamp

Name: High-performance clamp
Brand: BESSEY
SKU: SGM
Price: 11500000.0 VND
Availability: InStock
Rating: 5.0 (9 reviews)

★ 5.0 (9 reviews) • Sold 107

Imported from: Germany

Origin: Made in Germany

Clamping force up to 12,000 N at tightening torque of 40 Nm 20 % more clamping force per spindle rotation with optimised rail profile Maximum safety due to the better linear transfer of force of the sliding arm Long life due to he

SKU: SGM

4.345.000 đ - 9.496.000 đ

Stock status: 22

Price includes VAT

Description

Product details

Clamping force up to 12,000 N at tightening torque of 40 Nm
20 % more clamping force per spindle rotation with optimised rail profile
Maximum safety due to the better linear transfer of force of the sliding arm
Long life due to heat‐resistant pressure plate with sintered steel insert, which can be tilted up to 35°

Product description

Maximum stability

The optimised profile shape guarantees greater clamping force build-up in the shortest time, while maintaining greater stability and safety. The fixed clamp forged from a single piece with moulded pressure plate is hardened, tempered and galvanised, making it highly durable and torsion-resistant.

Forged sliding arm

The sliding arm has a shape that allows for more efficient transfer of force. As a result of its more linear transfer of force, the U‐shaped sliding arm offers maximum security with the heaviest of loads. You can rely on that.

Special tilting pressure plate

The heat-resistant pressure plate is replaceable and can be tilted up to 35° so it can even clamp on angled or sloping surfaces. It has an extremely long service-life due to the oil-soaked sintered steel insert's excellent sliding and emergency running properties.

Tempered spindle

The tempered spindle is particularly sturdy and wear‐resistant. This considerably increases its durability.

Areas of application

Metal construction

Locksmith work

High-performance clamping

Safety information

Use the product only in its original condition.

Use the product only for its intended purpose. Improper use can cause personal injury or property damage.

Wear safety glasses to protect your eyes.
Wear work or assembly gloves to protect your hands.
Wear safety footwear to protect your feet.
Thew handle must always be free of oil and grease to prevent slipping.
Keep the product out of reach of children.
Small parts must not be swallowed or inserted into body openings.
Check the product for damage before each use and make sure that all moving parts are working properly.
A damaged product must not be used.
Follow the care instructions for each product – see vinatools.com.
Use only original BESSEY spare parts
The clamping tool must not be used for lifting, pulling or leaning.
The clamping tool must not be used to secure cargo during transportation.
The clamping tool may only be tightened by hand without any additional aids.
The clamping tool must not be used for permanent installation.
Regularly check that the end stop is working properly when using clamps.

Material / Surface

Fixed and sliding bracket made of tempered steel, galvanised

Spindle with trapezoidal thread in tempered, rolled steel, phosphated

Toggle made of steel, galvanised
Pressure plate made of steel, phosphated

Care instructions

Regular maintenance is necessary – only then can a secure hold be guaranteed (no slipping of the sliding bracket).

Clean the rails with solvent.

Always keep the rail free of grease, oil or dried glue, waxes and silicone-based release agents.
Clean and oil the spindle regularly.
Clean and oil the pressure plate regularly.
If the rail is shiny, roughen both narrow sides with emery cloth (100 grain).

Specification	Value
Opening (mm)	1000
Throat depth (mm)	140
Rail (mm)	34x13
Weight (kg)	4.95

Specifications

Dùng cả cho ngành gỗ và công nghiệp hàn kim loại.
Kiểu siết lực bằng tay quay chữ T trượt
Vật liệu bằng thép chịu được áp lực chịu nhiệt cực tốt.
Má kẹp có thể xoay linh hoạt với góc ngiêng tối đa là 35°
Cho phép kẹp ở nhiều góc độ vị trí khác nhau

Tags / Keywords: High-performance clamp SGM

Price list & Ordering

SKU Code	Price (VND)	Stock	Thiết diện ray	Độ mở ngàm	Độ sâu ngàm kẹp
SG60M	5.873.000 đ	6	34x13mm	600mm	140mm
SG80M	6.433.000 đ		34x13mm	800mm	140mm
SG100M	7.239.000 đ	5	34x13mm	1000mm	140mm
SG125M	8.386.000 đ		34x13mm	1250mm	140mm
SG150M	9.496.000 đ	4	34x13mm	1500mm	140mm
SG25M	4.345.000 đ		34x13mm	250mm	140mm
SG30M	4.450.000 đ	7	34x13mm	300mm	140mm
SG40M	5.016.000 đ		34x13mm	400mm	140mm
SG50M	5.579.000 đ		34x13mm	500mm	140mm
