Hướng dẫn cách tháo lắp nút ép cảo BESSEY

Hướng dẫn cách tháo lắp nút ép cảo BESSEY

Bài viết này cung cấp hướng dẫn chi tiết về cách lắp ráp và tháo dỡ nút ép trên các loại cảo BESSEY. Bao gồm 2 thiết kế: Thiết kế lắp cố định và thiết kế có thể thay thế. Mỗi loại có đặc điểm riêng về cấu tạo và cách thức tháo lắp, vì vậy cần lưu ý tuân thủ các bước hướng dẫn để đảm bảo thiết bị hoạt động ổn định và an toàn.

Kiểu nút ép thiết kế lắp cố định

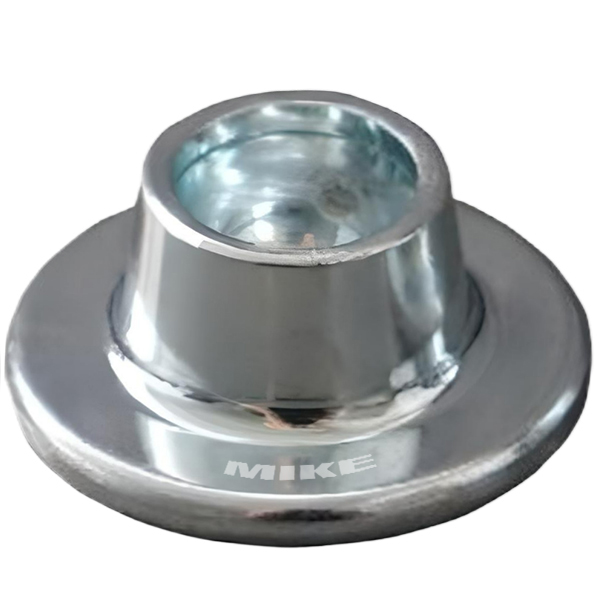

Đặc điểm nhận biết: Nút ép được lắp cố định, bề mặt nhẵn

Cách tháo

• Đặt nút ép vào ê tô và kẹp lại, sau đó nhẹ nhàng cẩn thận di chuyển trục chính qua lại để làm giãn nở đầu nối của nút ép, và nút ép sẽ từ từ tách ra khỏi đầu bi.
• Chú ý: Không làm cong điểm đầu nối phía sau đầu bi của trục xoay, để tránh ảnh hưởng đến độ bền và sự an toàn của thiết bị.

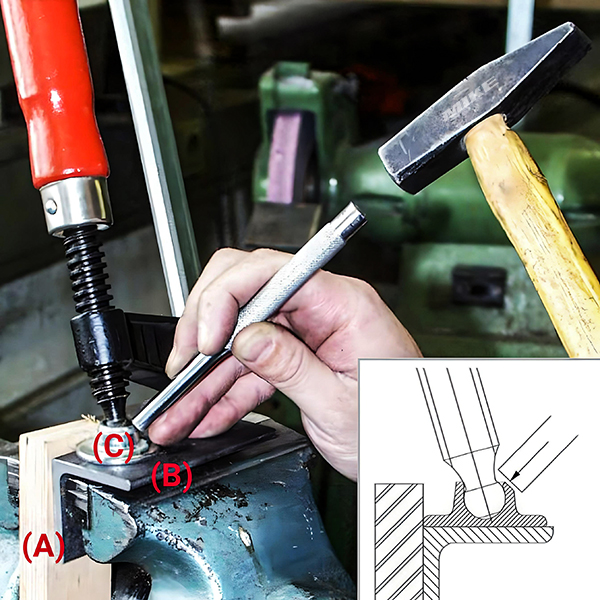

Cách lắp Chuẩn bị dụng cụ: Kẹp chặt một miếng gỗ (A) và một thanh sắt góc (B) vào ê tô để tạo điểm tựa chắc chắn trong quá trình lắp. Đặt đầu bi vào nút ép: Chèn đầu bi (C) vào đầu nối của nút ép theo vị trí phù hợp. Cố định nút ép: Sử dụng búa và đục (hoặc dụng cụ tương tự) để ép nhẹ mép của đầu nối nút ép vào trục, như hình minh họa bên dưới (1). Cần tránh dùng lực quá mạnh, nhằm bảo vệ khả năng di chuyển linh hoạt của tấm áp lực trên đầu bi của trục xoay.

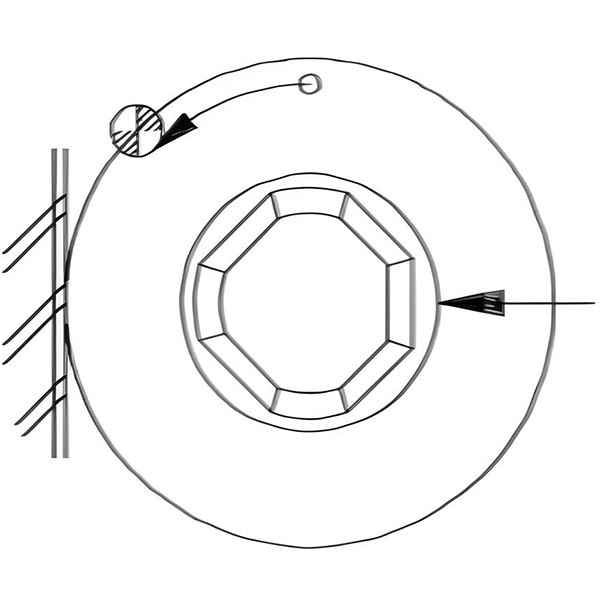

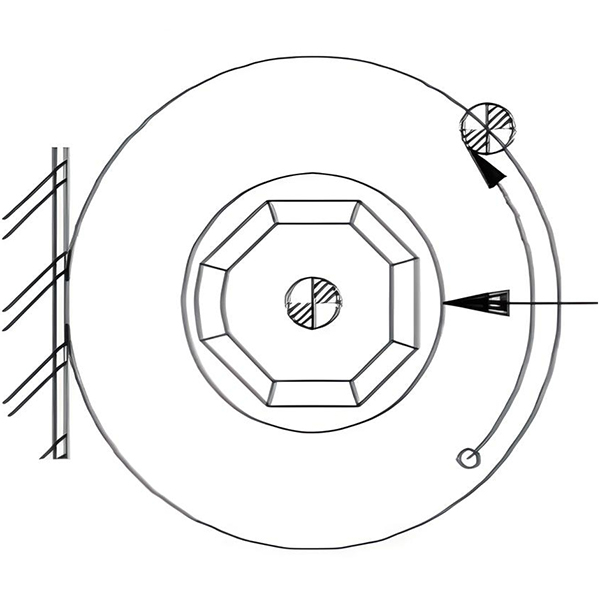

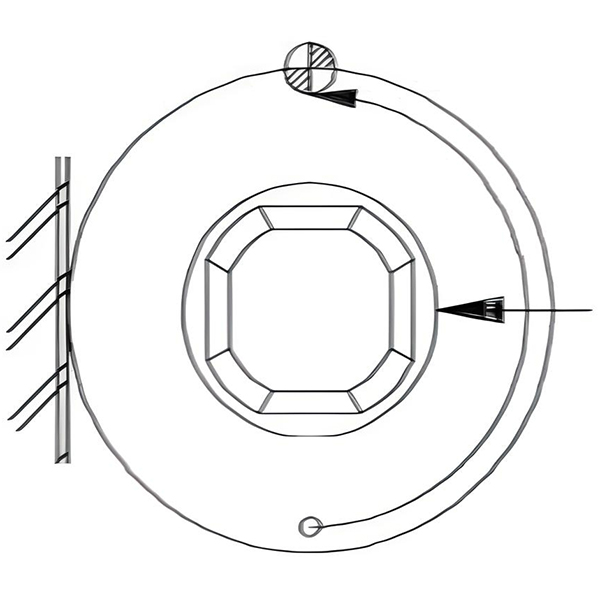

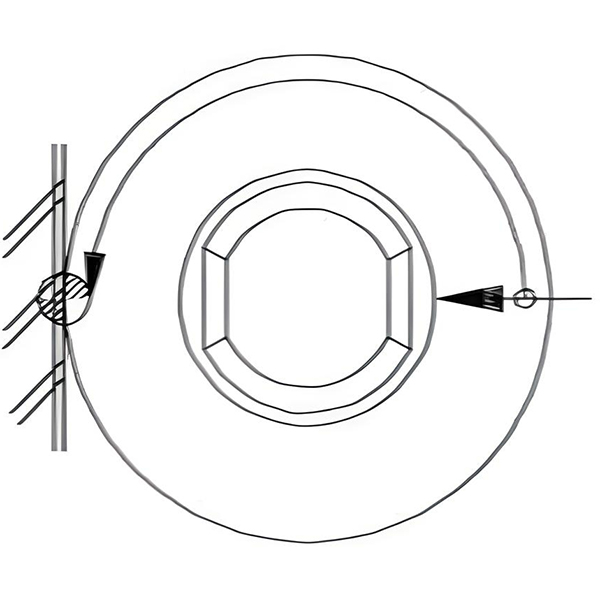

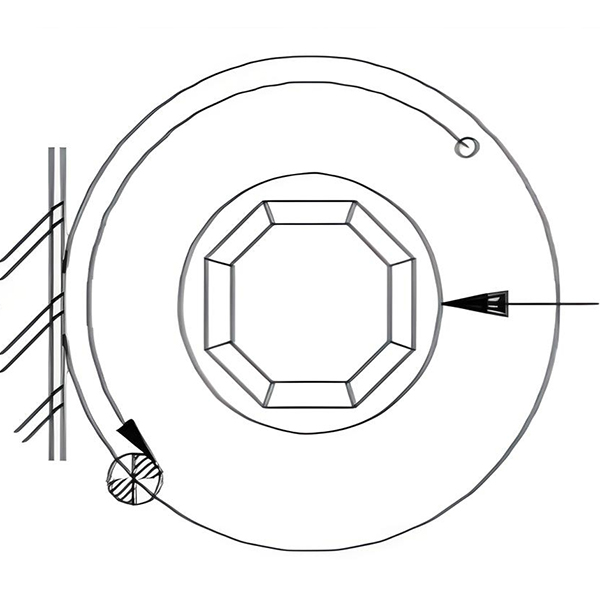

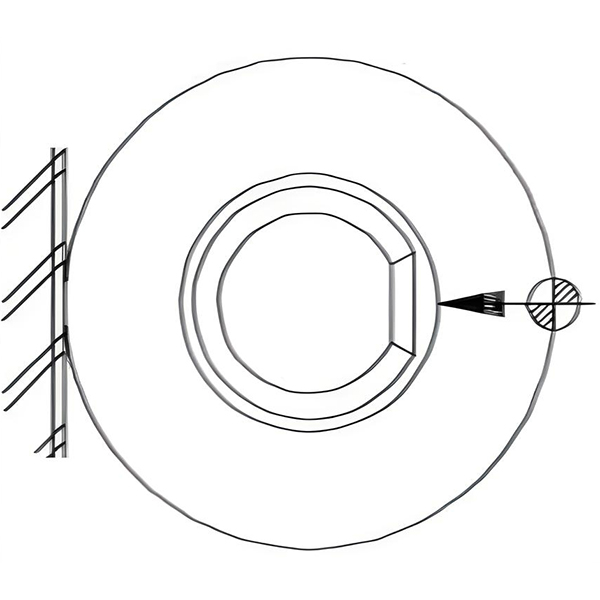

(1) Trình tự đóng búa

1	2	3	4
5	6	7	8

Kiểu nút ép thiết kế có thể thay thế

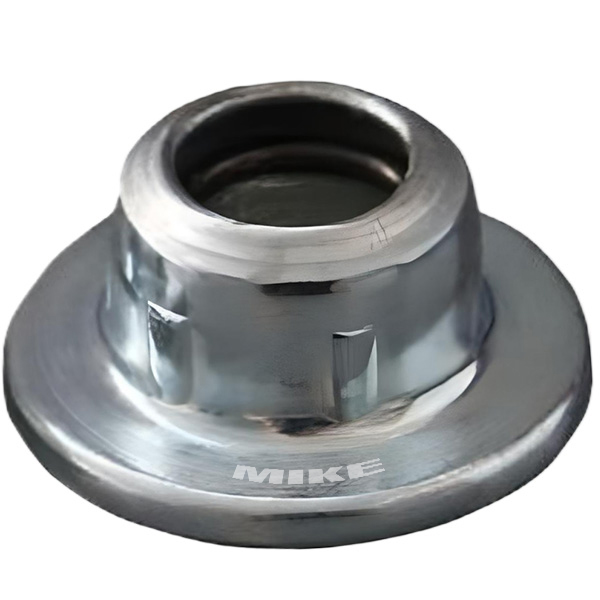

Đặc điểm nhận biết: Nút ép có thể thay thế có gân nổi quanh viền trụ

Cách tháo

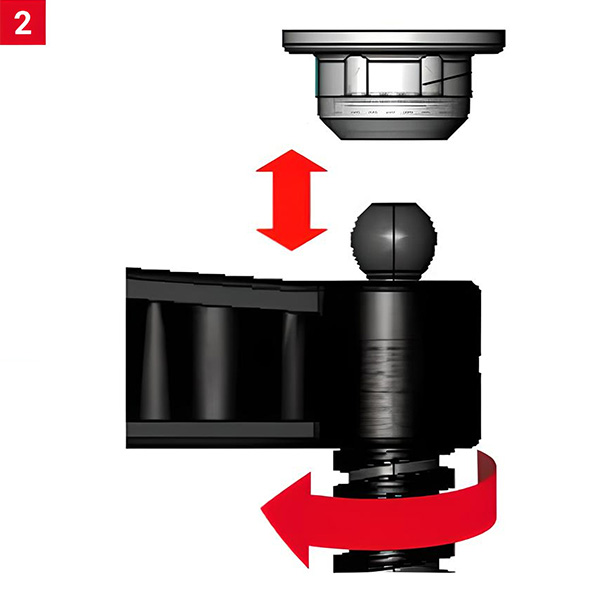

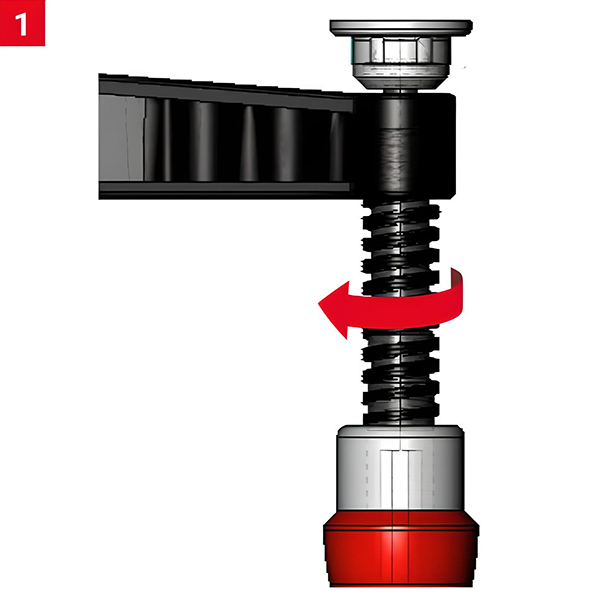

	1. Vặn trục xoay ra xa hướng cùng chiều kim đồng hồ, cho đến khi đầu nối của nút ép chạm vào giá trượt, đảm bảo rằng đầu nối nằm phẳng, thẳng so với trục, giá trượt.
	2. Tiếp tục xoay mạnh trục xoay để đầu nối “bật” ra khỏi đầu bi. Bộ phận giữ bên trong nút ép sẽ tự động bung, mở ra. Nếu gặp khó khăn trong việc xoay, hãy kiểm tra lại hệ thống và thực hiện lại từ đầu.

Cách lắp

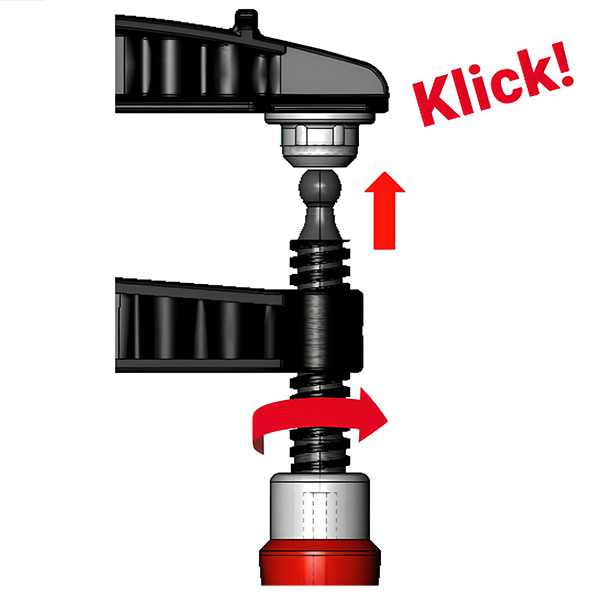

Đặt nút ép vào vị trí: Đặt núp ép lên cánh tay kẹp trên, sao cho phù hợp với vị trí của đầu bi. Cố định nút ép: Xoay trục xoay ngược chiều kim đồng hồ, sao cho đầu bi của trục xoay khớp chặt vào đầu nối của nút ép. Khi lắp đúng, bạn sẽ nghe thấy tiếng “Klick” báo hiệu núp ép đã được khóa chắc chắn vào trục. Kiểm tra: Kiểm tra khả năng di chuyển của nút ép trên đầu bi để đảm bảo thiết bị vận hành mượt mà và an toàn.

Lưu ý an toàn

• Không làm cong điểm chặt phía sau đầu bi của trục xoay. Vì điều này có thể gây ảnh hưởng đến chức năng của nút ép và gây nguy hiểm trong quá trình sử dụng.
• Sử dụng dụng cụ nhẹ nhàng, đặc biệt khi lắp ráp nút ép. Không nên dùng lực quá mạnh để tránh làm mất tính linh hoạt của nút ép trên trục xoay.

Với các bước hướng dẫn trên, hy vọng người dùng sẽ dễ dàng thao tác. Đảm bảo hiệu quả trong việc lắp ráp hoặc thay thế nút ép trên các cảo kẹp của BESSEY.
