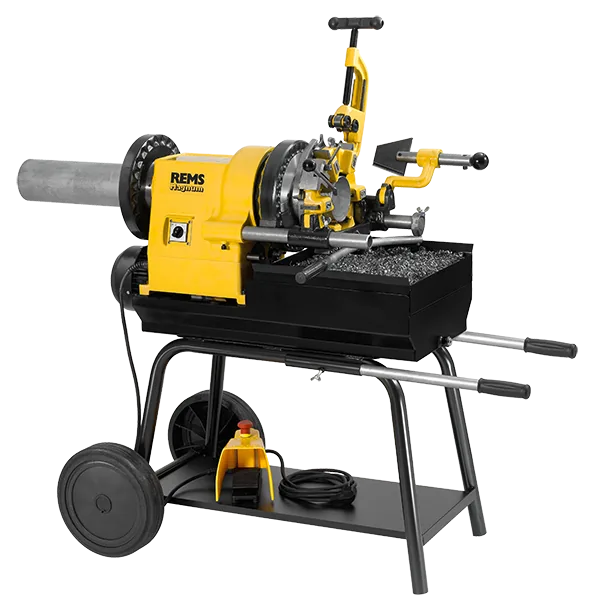

Máy tiện ren ống REMS Magnum 4020 T R 2½ đến 4 inch, 2000 W, 400 V

Máy tiện ren ống REMS Magnum 4020 T gia công ren ống từ 2½ đến 4 inch theo nguyên lý phôi quay, dụng cụ đứng yên. Động cơ cảm ứng ba pha 400 V công suất 2000 W cung cấp hai tốc độ trục chính 20 và 10 vòng/phút. Hai tốc độ này duy trì ngay cả khi hoạt động đầy tải. Hộp số chạy trong bể dầu kín, không yêu cầu bảo dưỡng định kỳ. Phiên bản T tích hợp khay dầu và khay chứa phoi kích thước lớn, phù hợp cho công việc liên tục.

Cấu hình R 2½ đến 4 inch sử dụng đầu cắt ren tự động đa năng với sáu dao ren. Đầu cắt tự mở khi hoàn thành quá trình gia công và kiểm soát tự động chiều dài ren côn. Mâm cặp nhanh kiểu va đập tự siết giữ chặt ống trong quá trình làm việc. Mâm cặp định tâm phía sau căn chỉnh vật liệu theo trục máy. Bàn đạp an toàn hai cấp tích hợp chức năng dừng khẩn cấp.

Phạm vi gia công ren ống và bu lông

Ren ống côn theo tiêu chuẩn quốc tế

Dòng REMS Magnum 4 inch gia công ren ống từ 1/2 đến 4 inch. Cấu hình R 2½ đến 4 inch trong phiên bản này sử dụng sáu dao ren phân phối lực cắt đều trên chu vi ống. Dao ren gia công ren ống côn R phải theo tiêu chuẩn ISO 7-1 và EN 10226. Catalogue cũng dẫn chiếu DIN 2999 và BSPT. Đường kính ống được ghi trong tài liệu từ 16 đến 63 mm.

• Ren ống: 2½ đến 4 inch
• Ren bu lông: 18 đến 60 mm (1/2 đến 2 inch)
• Kiểu ren: Ren ống côn R phải
• Tiêu chuẩn: ISO 7-1, EN 10226, DIN 2999, BSPT
• Số dao ren: 6 dao cho phạm vi 2½ đến 4 inch

Đầu cắt ren tự động đa năng phục vụ các kích thước ren trong phạm vi tương ứng. Cơ cấu tự động kiểm soát chiều dài ren khi cắt ren côn. Đầu cắt tự mở ngay khi hoàn thành quá trình gia công, giảm thời gian thao tác và tăng năng suất.

Hệ thống kẹp chặt và định tâm

Mâm cặp nhanh kiểu va đập với cơ cấu tự siết giữ chặt ống trong suốt quá trình gia công. Cấu tạo này đảm bảo ống không bị trượt khi chịu lực cắt. Mâm cặp định tâm phía sau căn chỉnh vật liệu theo trục máy trước và trong quá trình làm việc. Khoảng cách giữa hai cụm kẹp cho phép gá các đoạn ống dài.

• Mâm cặp nhanh kiểu va đập, tự siết
• Mâm cặp định tâm phía sau
• Khoảng cách kẹp phù hợp ống dài
• Collet cho kích thước nhỏ hơn phạm vi tiêu chuẩn (tùy chọn)

Cơ cấu kẹp chặt tự siết tăng lực giữ khi ống chịu mô-men xoắn. Mâm cặp định tâm phía sau hỗ trợ căn chỉnh chính xác, giảm độ rung và tăng chất lượng bề mặt ren.

Động cơ ba pha và hộp số kín

Động cơ cảm ứng đổi cực 2000 W

Động cơ cảm ứng ba pha đổi cực hoạt động ở điện áp 400 V, tần số 50 Hz, công suất 2000 W. Hai tốc độ trục chính 20 và 10 vòng/phút duy trì ngay cả khi máy hoạt động đầy tải. Tốc độ thấp giúp kiểm soát quá trình cắt và giảm rung động. Động cơ vận hành êm, giảm tiếng ồn trong môi trường làm việc.

• Động cơ ba pha 400 V, 50 Hz
• Công suất: 2000 W
• Tốc độ trục chính: 20/10 vòng/phút
• Duy trì tốc độ khi đầy tải
• Vận hành êm, ít tiếng ồn

Hộp số chạy trong bể dầu kín, không yêu cầu bảo dưỡng định kỳ. Cấu tạo này kéo dài tuổi thọ hộp số và giảm chi phí vận hành. Dầu bôi trơn liên tục các bộ phận chuyển động bên trong hộp số.

Bôi trơn và làm mát tự động

Bơm dầu tích hợp cung cấp lưu lượng lớn, dẫn dầu qua đầu cắt tới trực tiếp vị trí tạo ren. Hệ thống thực hiện đồng thời chức năng bôi trơn và làm mát khi gia công. Cách cấp dầu này hỗ trợ quá trình tạo ren, giảm ma sát và tăng tuổi thọ dao. REMS khuyến nghị sử dụng dầu tiện ren REMS Spezial hoặc REMS Sanitol cho hệ thống.

• Bơm dầu lưu lượng lớn
• Cấp dầu trực tiếp vị trí tạo ren
• Bôi trơn và làm mát đồng thời
• Dầu khuyến nghị: REMS Spezial hoặc REMS Sanitol

Cắt ống và tẩy ba via

Cấu hình bao gồm dao cắt ống tự định tâm. Thân dao chế tạo từ thép rèn, sử dụng tay vặn bản rộng. Bánh cắt trải qua quá trình tôi cứng chuyên dụng. Cụm cắt được bố trí ngay trên bàn máy. Sau khi cắt, bộ tẩy ba via xử lý cạnh phía trong đầu ống. Lưỡi tẩy ba via có hai cạnh cắt để thoát phoi.

• Dao cắt ống tự định tâm
• Thân dao thép rèn, tay vặn bản rộng
• Bánh cắt tôi cứng chuyên dụng
• Bộ tẩy ba via trong ống
• Lưỡi tẩy ba via hai cạnh cắt

Phiên bản T với khay dầu và khay phoi lớn

Phiên bản T tích hợp khay dầu cùng khay chứa phoi kích thước lớn hơn phiên bản L-T. Khay dầu chứa lượng dầu đủ cho ca làm việc dài. Khay phoi thu gom phoi kim loại trong quá trình gia công, giữ khu vực làm việc sạch sẽ. Bàn đạp an toàn hai cấp tích hợp chức năng dừng khẩn cấp, đảm bảo an toàn vận hành.

Ứng dụng thường gặp

REMS Magnum 4020 T phục vụ lắp đặt hệ thống ống nước, khí nén, hơi và dầu trong công trình dân dụng và công nghiệp. Phạm vi ren đến 4 inch đáp ứng đường ống cấp nước chính, đường ống chữa cháy và hệ thống HVAC. Cấu hình R 2½ đến 4 inch phù hợp xưởng cơ khí, công trường xây dựng và trạm bảo dưỡng thiết bị công nghiệp.

Lắp đặt và phụ kiện

Máy đặt trực tiếp trên bàn làm việc hoặc kết hợp các loại chân đế REMS tương thích. Các phụ kiện gồm chân cố định, chân di động gấp gọn và chân di động kèm giá đặt vật liệu. Cấu hình chân đế được chọn riêng theo vị trí sử dụng và yêu cầu di chuyển. Đóng gói trong thùng carton.
