Máy tiện ren ống REMS Tornado, bulông 16–63 mm

Máy hiệu suất cao như REMS Tornado được thiết kế để đáp ứng nhu cầu về tiện ren, cắt, làm sạch bavia, và vát mép trong, cũng như tạo ren cho đầu nối kép và rãnh cuộn trên ống phục vụ cho việc lắp đặt mối ghép bằng cùm. Máy tiện ren ống này thích hợp cho việc lắp đặt và gia công kim loại trong ngành công nghiệp, cũng như tại công trường và xưởng.

Máy tiện ren REMS Tornado có các đặc điểm nổi bật

Máy có hai phiên bản giá đỡ để lựa chọn, phù hợp với nhu cầu sử dụng khác nhau, từ việc cố định tại một vị trí trong xưởng đến việc di chuyển linh hoạt tại công trường.

• Mâm cặp tự động và đầu bò tự động đa năng cho phép thao tác dễ dàng và hiệu quả.
• Hệ thống bôi trơn và làm mát tự động tối ưu hóa hiệu suất cắt và tăng tuổi thọ cho lưỡi cắt.
• Nguyên tắc hoạt động dựa trên việc vật liệu quay trong khi dụng cụ cắt đứng yên, giúp gia tăng độ chính xác và giảm mài mòn.
• Thiết kế của máy vừa mạnh mẽ vừa tiện lợi với trọng lượng và kích thước hợp lý, dễ dàng di chuyển và bảo quản.

Bộ phận dẫn động của máy cung cấp sự lựa chọn giữa ba loại động cơ khác nhau, mỗi loại có công suất và tốc độ trục chính riêng biệt, đáp ứng nhu cầu cụ thể của từng ứng dụng. Đặc biệt, máy có khả năng tiện ren nhanh chóng, chẳng hạn tiện ren R 2″ chỉ trong 15 giây.

Các dao cắt ren và dao cắt ống được làm từ thép đặc biệt cao cấp, tôi luyện và làm cứng hoàn toàn để đảm bảo tuổi thọ và hiệu suất cắt xuất sắc. Bên cạnh đó, máy còn có dao vệ sinh mép trong và dầu làm mát đặc biệt phát triển cho dao cắt, tối ưu hóa hiệu suất và tuổi thọ của lưỡi cắt.

Những thông tin này cho thấy REMS Tornado không chỉ là một giải pháp hiệu quả cho việc tiện ren và các công đoạn gia công kim loại khác, mà còn là một thiết bị đáng tin cậy, dễ sử dụng và bảo dưỡng, phù hợp với mọi môi trường làm việc từ xưởng đến công trường.

Máy tiện ren REMS Tornado là máy hiệu suất cao đã được chứng minh cho tiện ren, cắt, làm sạch bavia, ren cho đầu nối, và tạo rãnh cuộn. Phù hợp cho việc lắp đặt, gia công kim loại, công nghiệp, tại công trường và xưởng. Ren ống từ (1/16) ⅛ – 2″, 16 – 63 mm và ren bu lông từ (6) 10 – 60 mm, ¼ – 2″. Chi tiết loại ren xem trang 40.

Tạo rãnh ống sử dụng phụ kiện tạo rãnh cuộn REMS cho DN 25 – 200, 1 – 8″. REMS Tornado – một lớp riêng biệt. Mâm cặp tự động. Đầu khuôn tự động đa năng. Bôi trơn và làm mát tự động. Nguyên tắc hoạt động vật liệu quay – dụng cụ tĩnh. Thiết kế kiên cố, đã được kiểm chứng tại công trường. Kích thước và trọng lượng thuận lợi, ví dụ REMS Tornado 2000 chỉ nặng 50 kg. Ngăn làm việc và khay chứa bavia lớn.

Dễ dàng xử lý khay bavia. Giá đỡ vật liệu có thể điều chỉnh độ cao.

Hai phiên bản

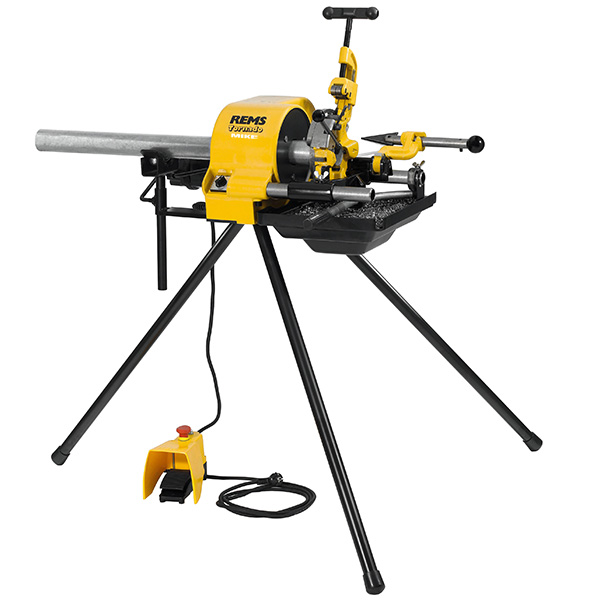

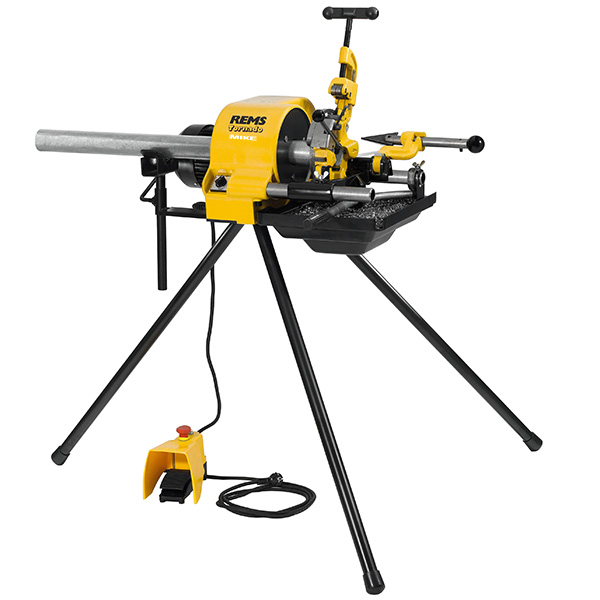

– Phiên bản xách tay với 3 chân dạng ống, có hộc dầu lớn có thể tháo rời và khay chứa bavia.

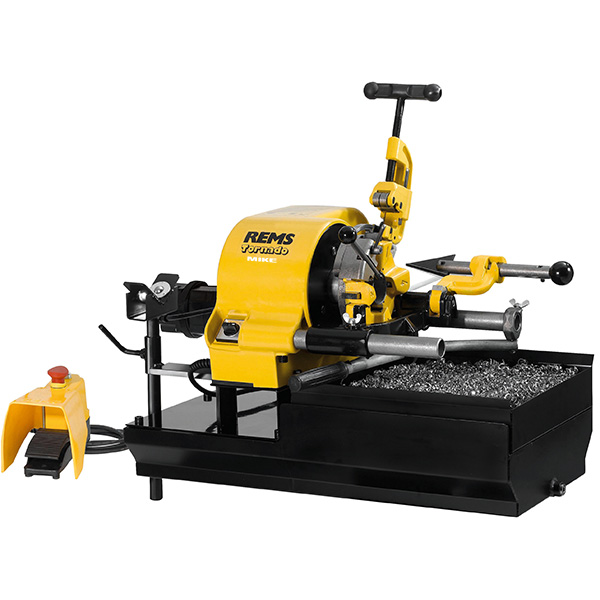

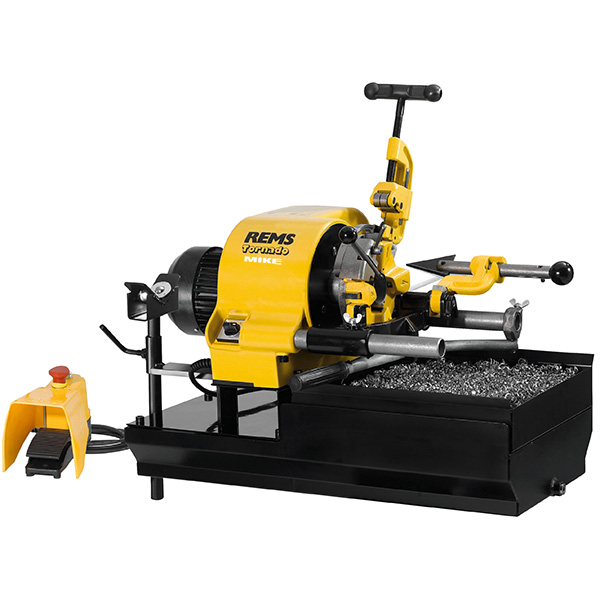

– Phiên bản T với hộc dầu tích hợp, thậm chí lớn hơn và khay chứa bavia. Cho bàn làm việc. Giá đỡ, giá đỡ có bánh xe gấp hoặc giá đỡ có bánh xe và giá để vật liệu, như phụ kiện, cho việc vận chuyển dễ dàng, chiều cao làm việc tối ưu và định vị ổn định.

Hệ thống dẫn động của máy tiện ren REMS Tornado mạnh mẽ và nhanh chóng, có khả năng tạo ren R 2″ chỉ trong 15 giây. Hệ thống này hoàn toàn không cần bảo trì nhờ cơ cấu bánh răng chạy trong bể dầu kín.

Có ba lựa chọn công suất động cơ cho REMS Tornado

• Động cơ vạn năng mạnh mẽ, công suất 1700 W, có bảo vệ quá tải và tốc độ trục chính là 53 vòng/phút.
• Động cơ tụ điện có thể đảo chiều cực, công suất 2100 W, bảo vệ quá tải, và hai tốc độ trục chính 52 và 26 vòng/phút, kể cả dưới tải nặng. Hoạt động cực kỳ êm ái.
• Động cơ cảm ứng 3 pha có thể đảo chiều cực, công suất 2000 W, bảo vệ quá tải, và hai tốc độ trục chính 52 và 26 vòng/phút, kể cả dưới tải nặng. Hoạt động cực kỳ êm ái.

Máy cũng được trang bị công tắc chân an toàn và thân thiện với người vận hành, có chức năng dừng khẩn cấp và hai bước. Công tắc chân có thể chịu được toàn bộ trọng lượng cơ thể trong quá trình hoạt động, tăng cường an toàn cho người sử dụng.

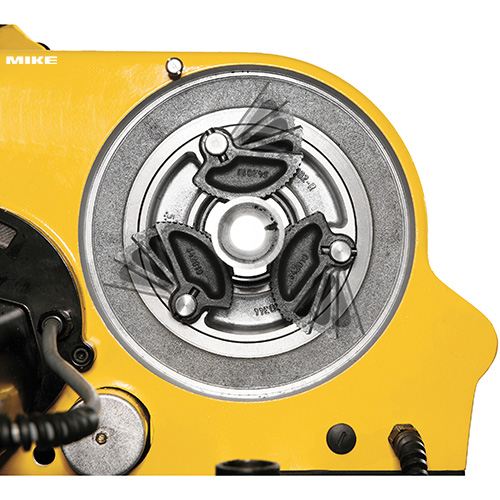

• Mâm cặp tự động: Máy có 2 mâm cặp tự động với hàm kẹp tự định tâm, cho phép kẹp và thả vật liệu một cách dễ dàng và nhanh chóng. Tự kẹp chặt, tạo ra lực kẹp tối đa, không để ống trượt. Có các ống kẹp có sẵn cho việc kẹp ống <Ø ⅛” và bu lông <Ø 10 mm.
• Bôi trơn và làm mát tự động: Bơm dầu kiên cố và đã được kiểm chứng với khối lượng bơm cao. Phân phối dầu tối ưu trực tiếp lên điểm tiện ren thông qua đầu khuôn đảm bảo ren sạch và tuổi thọ dài cho khuôn ren, bánh răng và động cơ.

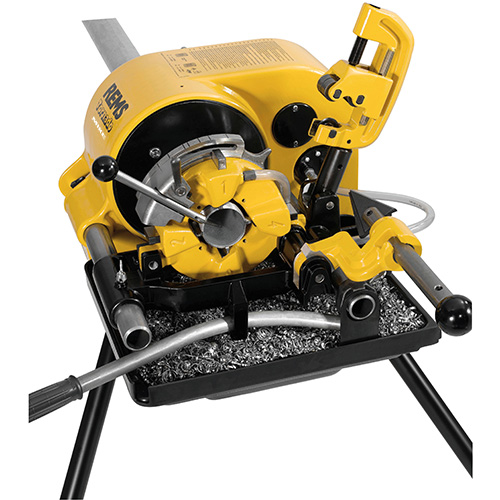

• Đầu khuôn tự động đa năng: Chỉ một đầu khuôn tự động đa năng cho tất cả các loại ren, bao gồm cả ren dài; mở tự động với dừng chiều dài ren tự động cho ren côn. Điều chỉnh kích thước ren nhanh chóng và dễ dàng. Thang đo kích thước ren dễ đọc. Thay đổi khuôn ren đơn giản và nhanh chóng thông qua định vị khóa trong giá đỡ khuôn.
• Khuôn ren: Khuôn ren chất lượng REMS không thể phá hủy với hình dạng cắt chính xác đảm bảo hiệu suất cắt xuất sắc, tiện ren dễ dàng và ren sạch. Khuôn được làm từ thép đặc biệt cao cấp, đã được tôi luyện và làm cứng hoàn toàn, cho tuổi thọ cực kỳ dài.
• Dao cắt ống: Tự định tâm. Thân dao cắt chắc chắn làm từ thép rèn. Tay cầm rộng, thuận tiện cho việc tiến dao với cơ cấu ren mạnh mẽ của trục chính. Lưỡi dao cắt được làm từ thép REMS cứng cáp đặc biệt đảm bảo tuổi thọ dài.
• Dao làm sạch mép trong ống: Thiết bị làm sạch mép trong chắc chắn, dễ sử dụng với vị trí điều chỉnh được. Lưỡi dao được thiết kế đặc biệt đảm bảo làm sạch dễ dàng và tuổi thọ cực kỳ dài. Hai cạnh cắt cho dòng phoi tối ưu, đặc biệt cho đường kính nhỏ.
• Dầu cắt ren: REMS Sanitol và REMS Spezial. Được phát triển đặc biệt cho việc tiện ren. Hiệu quả làm mát và bôi trơn cao. Cần thiết cho ren sạch và tuổi thọ dài hơn cho khuôn ren, dụng cụ và máy móc.
• Tiện ren đầu nối: Hiệu quả với kẹp bên trong tự động REMS Nippelfix ½ – 2″ (4″) hoặc với kẹp bên trong thủ công REMS Nippelspanner ⅜ – 2″.

Phụ kiện tạo rãnh cuộn REMS là thiết bị kiên cố và gọn nhẹ, sử dụng cơ cấu nạp thủy lực dầu cho việc tạo rãnh ống của hệ thống ghép nối rãnh DN 25 – 300, từ 1 đến 12 inch (xem trang 48). Khi sử dụng với máy REMS Tornado, phụ kiện này cho phép tạo rãnh cuộn lên đến DN 200, 8 inch.

Cấu hình cơ bản máy tiện ren REMS Tornado

• Máy tiện ren REMS Tornado phục vụ cho:
  • Ren ống: (1/16) ⅛ – 2″, 16 – 63 mm.
  • Ren bu lông: (6) 10 – 60 mm, ¼ – 2″.
• Đặc điểm nổi bật:
  • Cơ cấu truyền động không cần bảo trì.
  • Công tắc chân an toàn với chức năng dừng khẩn cấp.
  • 2 mâm cặp tự động.
  • Hệ thống bôi trơn và làm mát tự động.
• Bộ dụng cụ bao gồm:
  • Đầu khuôn tự động đa năng cho tất cả các loại ren, bao gồm cả ren dài.
  • Chức năng dừng chiều dài ren tự động cho ren côn.
  • Khuôn ren cho ren ống, ren côn, ISO 7-1, EN 10226 (DIN 2999, BSPT) R ½ – ¾” và R 1 – 2″ chiều phải.
  • Dao cắt ống.
  • Dao làm sạch mép trong ống.
  • Cần bấm.
  • Giá đỡ vật liệu có thể điều chỉnh độ cao.
• Sự lựa chọn giữa 3 loại động cơ.
• Phiên bản:
  • Di động với 3 chân ống, có khay dầu và khay chứa bavia lớn có thể tháo rời.
  • Phiên bản T với khay dầu và khay chứa bavia tích hợp, thậm chí lớn hơn, phù hợp cho bàn làm việc, giá đỡ, giá đỡ có bánh xe gấp hoặc giá đỡ có bánh xe với giá để vật liệu.
• Đóng gói trong thùng carton.

Cách chọn cấu hình máy tiện ren REMS Tornado

Để chọn máy tiện ren REMS Tornado phù hợp, bạn cần xem xét các yếu tố sau:

1. Nhu cầu về điện áp và tần số:
   • Nếu nguồn điện của bạn là 230 V hoặc 110 V và tần số từ 50 – 60 Hz, bạn có thể chọn giữa các model 2000, 2000 T với động cơ vạn năng.
   • Đối với nguồn điện 230 V, 50 Hz, các model 2010 và 2010 T với động cơ tụ điện có thể đảo chiều là lựa chọn.
   • Nếu bạn cần sử dụng động cơ cảm ứng 3 pha với nguồn điện 400 V, 50 Hz, các model 2020 và 2020 T sẽ phù hợp.
2. Đặc điểm hoạt động
   • Tất cả các model đều cung cấp tốc độ trục chính 52/26 vòng/phút và hoạt động êm ái, nhất là dưới tải nặng.
3. Khả năng di chuyển
   • Nếu bạn cần sự linh hoạt trong việc di chuyển máy, các phiên bản 2000, 2010, 2020 với 3 chân đế xách tay sẽ hữu ích.
   • Các model 2000 T, 2010 T, và 2020 T được thiết kế cho việc làm việc tại bàn hoặc trên giá đỡ và có khay dầu và khay chứa bavia tích hợp lớn hơn, phù hợp với môi trường làm việc cố định.
4. Phụ kiện và tính năng
   • Kiểm tra xem bạn có cần các phụ kiện bổ sung như giá đỡ vật liệu có thể điều chỉnh chiều cao, dao cắt ống, dao làm sạch mép trong ống không.
   • Xác định loại ren mà bạn cần tạo (ống, bu lông, ren côn, v.v.) và chọn model có đầu khuôn và khuôn ren tương thích.
5. Cân nhắc về trọng lượng và kích thước
   • Đánh giá không gian làm việc và nhu cầu vận chuyển máy để chọn một model có trọng lượng và kích thước phù hợp.

Sau khi xem xét các yếu tố trên, bạn nên lựa chọn model máy tiện ren REMS Tornado có số Art.-No. tương ứng với yêu cầu của mình. Các thông số kỹ thuật cụ thể như công suất động cơ, tốc độ, và tính năng phụ kiện sẽ giúp bạn đưa ra quyết định phù hợp nhất cho công việc của mình.

Các điện áp khác và phiên bản NPT có sẵn theo yêu cầu.
