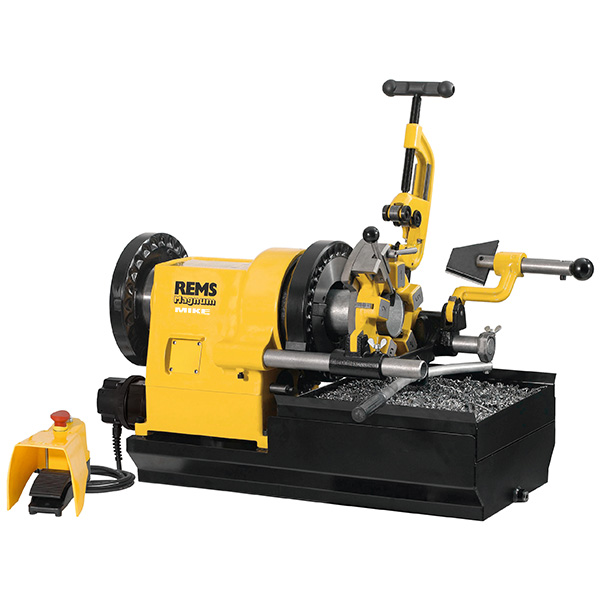

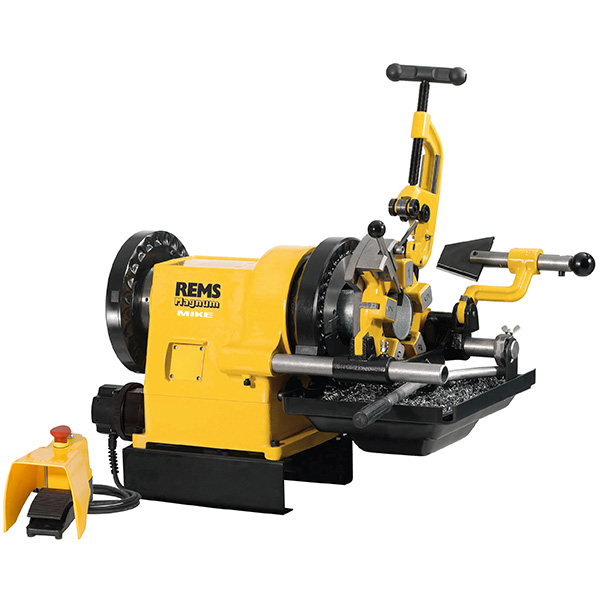

Máy tiện ren REMS Magnum 3 inch, made in Germany

Máy tiện ren REMS Magnum (lên đến 3″) là một thiết bị hiệu suất cao, kiên cố và nhỏ gọn, đáp ứng nhu cầu tiện ren, cắt, làm sạch bavia, tiện ren cho đầu nối và tạo rãnh cuộn. Máy tiện ren này rất thích hợp cho việc lắp đặt, gia công kim loại và các ứng dụng công nghiệp, cũng như sử dụng tại công trường và xưởng làm việc.

Máy có khả năng tạo ren ống từ ½ đến 3 inch, 16 – 63 mm, và ren bu lông từ 18 đến 60 mm, ½ – 2 inch. REMS Magnum còn cho phép tạo rãnh ống với phụ kiện tạo rãnh cuộn REMS cho DN 25 – 300, từ 1 đến 12 inch. Được mô tả là “siêu máy” có khả năng tạo các ren tròn và sạch sẽ lên đến 3 inch sử dụng 5 khuôn ren.

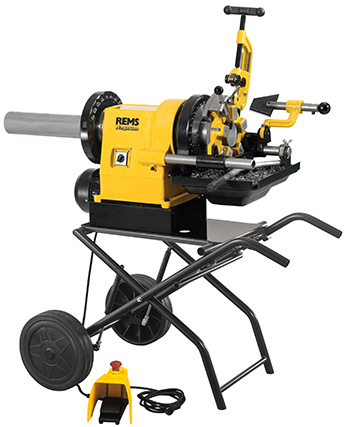

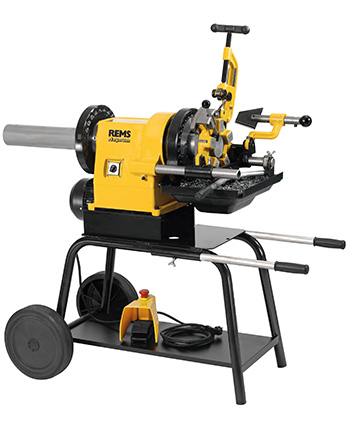

REMS 380304 & 344150	REMS 380304 & 344100	REMS 380304 & 344105

Nguyên tắc hoạt động của máy dựa trên việc vật liệu quay trong khi dụng cụ cắt đứng yên, đây là cách tiếp cận truyền thống và hiệu quả để đảm bảo độ chính xác cao trong tiện ren. Với thiết kế đã được chứng minh tại công trường, máy có kích thước và trọng lượng thuận lợi, ví dụ như phiên bản REMS Magnum 3000 L-T chỉ nặng 79 kg, làm tăng khả năng di chuyển và dễ dàng thiết lập tại các địa điểm khác nhau.

Có hai phiên bản của máy:

• Phiên bản L-T nhẹ hơn với hộc dầu lớn và khay chứa bavia có thể tháo rời, phù hợp cho những nơi cần sự linh động trong di chuyển.
• Phiên bản T với hộc dầu và khay chứa bavia tích hợp, còn lớn hơn, phù hợp cho việc làm việc tại bàn hoặc khu vực cố định.

Mỗi phiên bản đều được thiết kế để cung cấp một không gian làm việc rộng rãi và một ngăn chứa phoi lớn, cùng với hỗ trợ công cụ, đảm bảo việc vận chuyển dễ dàng, chiều cao làm việc tối ưu và vị trí đặt máy ổn định. REMS Magnum mang lại một giải pháp mạnh mẽ và đáng tin cậy cho mọi nhu cầu tiện ren chuyên nghiệp.

Máy tiện ren REMS Magnum 3 inch

Hệ thống truyền động của máy tiện ren REMS Magnum mô tả một thiết bị cực kỳ mạnh mẽ và nhanh chóng, với một hệ thống truyền động không cần bảo trì, hoạt động trong một bể dầu kín. Máy cung cấp sự lựa chọn giữa ba loại động cơ mạnh mẽ:

• Động cơ vạn năng mạnh mẽ với công suất 1700 W, bảo vệ chống quá tải và tốc độ trục chính là 23 v/p.
• Động cơ tụ điện có thể đảo chiều cực với công suất 2100 W, bảo vệ chống quá tải và hai tốc độ trục chính 20 và 10 v/p, kể cả khi hoạt động dưới tải nặng, và chạy cực kỳ yên tĩnh.
• Động cơ cảm ứng 3 pha có thể đảo chiều cực với công suất 2000 W, bảo vệ chống quá tải và hai tốc độ trục chính 20 và 10 v/p, cũng hoạt động dưới tải nặng với độ yên tĩnh tối ưu.

An toàn cho người vận hành được nâng cao với công tắc chân có tính năng dừng khẩn cấp 2 bước, có thể chịu được trọng lượng toàn bộ cơ thể trong suốt quá trình hoạt động.

Các tính năng ưu việt của máy

Mâm cặp của máy, một quick-action hammer chuck đã được chứng minh, tự kẹp chặt và không cho phép ống trượt, đảm bảo việc kẹp chắc chắn đối với cả ống dài nhờ không gian rộng giữa mâm cặp và thiết bị định tâm. Thiết bị định tâm phía sau giúp căn chỉnh vật liệu một cách chính xác. Collets có sẵn cho việc kẹp ống < Ø ½” và bu lông < Ø 18 mm.

Hệ thống bôi trơn và làm mát tự động được trang bị bơm dầu kiên cố, đã được chứng minh với khối lượng bơm cao. Việc phân phối dầu tối ưu trực tiếp lên điểm tiện ren thông qua đầu khuôn đảm bảo ren sạch và kéo dài tuổi thọ của khuôn ren, bánh răng và động cơ.

Đầu khuôn tự động đa năng chỉ cần một cái cho mỗi kích thước từ 1/16 – 2″ và 2½ – 3″ cho tất cả các loại ren, bao gồm cả ren dài; mở tự động với dừng chiều dài ren tự động cho ren côn. 5 khuôn ren từ 2½ – 3″ đảm bảo phân bổ lực cắt thuận lợi lên ống, do đó tạo ra ren tròn và sạch. Việc điều chỉnh kích thước ren nhanh chóng và dễ dàng, và việc thay đổi khuôn ren diễn ra nhanh chóng và đơn giản nhờ hệ thống định vị khóa trong giá đỡ khuôn.

Khuôn ren của REMS được biết đến với chất lượng vững chắc và khả năng chịu lực cao, với hình dạng cắt chính xác giúp khởi đầu cắt một cách xuất sắc, tiện ren dễ dàng và tạo ra các đường ren sạch sẽ. Chúng được làm từ thép hạng nặng đặc biệt, đã được tôi luyện và cứng hóa hoàn toàn, nhằm đảm bảo tuổi thọ lâu dài cho khuôn ren.

Dao cắt ống có thiết kế tự định tâm với thân được làm từ thép rèn kiên cố, cùng tay cầm rộng thoải mái, tạo lực tiến mạnh cho trục chính. Bánh dao cắt được cứng hóa đặc biệt từ thép REMS chắc chắn giúp đảm bảo tuổi thọ lâu dài.

Thiết bị làm sạch mép trong ống cũng được làm chắc chắn và dễ sử dụng, với khả năng điều chỉnh vị trí làm sạch. Lưỡi dao cắt đã được cứng hóa và thiết kế một cách đặc biệt để đảm bảo việc làm sạch dễ dàng và tuổi thọ cực kỳ lâu dài. Đặc biệt, có hai cạnh cắt cho dòng phoi tối ưu, đặc biệt là cho những đường kính nhỏ.

Bộ dụng cụ đầy đủ cho cả phạm vi công việc từ 2½ – 3 inch và ½ – 2 inch, mỗi bộ được điều chỉnh phù hợp với phạm vi làm việc, bao gồm đầu khuôn tự động đa năng, dao cắt ống, thiết bị làm sạch mép trong ống, cần bấm, và khuôn ren. Những bộ dụng cụ này đều được tinh chỉnh để hỗ trợ hiệu quả nhất cho quy trình làm việc, giúp tối ưu hóa thời gian và công sức trong quá trình sản xuất.

Các phụ kiện bổ trợ, tùy chọn

Dầu cắt ren REMS Sanitol và REMS Spezial đã được phát triển đặc biệt cho việc tiện ren. Chúng có tác dụng làm mát và bôi trơn cao, rất quan trọng để tạo ra các đường ren sạch sẽ và kéo dài tuổi thọ của khuôn ren, dụng cụ và máy móc.

Khi nói đến tiện ren cho đầu nối, máy có hiệu quả cao với hệ thống kẹp tự động bên trong REMS Nippelfix phục vụ cho kích thước từ ½ đến 3 inch (4″), hoặc có thể sử dụng phương pháp kẹp thủ công với REMS Nippelspanner, phù hợp với nhu cầu cụ thể và đảm bảo sự chính xác khi tiện ren.

Phụ kiện tạo rãnh cuộn REMS là một thiết bị kiên cố và gọn nhẹ, đi kèm với hệ thống nạp thủy lực dầu, phục vụ cho việc tạo rãnh ống của hệ thống nối rãnh DN 25 – 300, từ 1 đến 12 inch. Thiết bị này được thiết kế để làm việc một cách nhẹ nhàng và chính xác, giúp đảm bảo chất lượng nối rãnh cho các hệ thống ống.

Cấu hình cơ bản của Máy tiện ren REMS Magnum 3 inch

Máy tiện ren REMS Magnum 3 inch được trang bị các tính năng và phụ kiện sau để phục vụ cho việc tiện ren ống từ ½ đến 3 inch, 16 – 63 mm và ren bu lông từ 18 đến 60 mm, ½ – 2 inch:

• Cơ cấu truyền động không cần bảo trì.
• Công tắc chân an toàn với tính năng dừng khẩn cấp.
• Mâm cặp quick-action hammer tự kẹp chặt.
• Thiết bị định tâm phía sau để căn chỉnh vật liệu.
• Hệ thống bôi trơn và làm mát tự động.
• Bộ dụng cụ từ 1/16 – 2 inch và/hoặc 2½ – 3 inch, mỗi bộ bao gồm đầu khuôn tự động đa năng cho mọi loại ren, kể cả ren dài; tự động mở, với dừng chiều dài ren tự động cho ren côn.
• Khuôn ren cho ren ống côn, ISO 7-1, EN 10226 (DIN 2999, BSPT) hướng phải.
• Dao cắt ống và thiết bị làm sạch mép trong ống.
• Cần bấm và hỗ trợ dụng cụ.
• Lựa chọn giữa 3 loại động cơ để cung cấp linh hoạt trong việc phù hợp với yêu cầu cụ thể và nguồn điện sẵn có.
• Phiên bản L-T đi kèm với hộc dầu lớn và khay chứa bavia có thể tháo rời.
• Phiên bản T với hộc dầu tích hợp và khay chứa bavia lớn hơn.
• Thiết kế thân thiện với người sử dụng, có thể đặt trên bàn làm việc, giá đỡ, giá đỡ có bánh xe gấp hoặc giá đỡ có bánh xe với kệ đựng vật liệu.
• Được đóng gói trong thùng carton cho việc vận chuyển hoặc bảo quản.

Máy tiện ren REMS Magnum 3 inch cung cấp một giải pháp toàn diện và hiệu quả cho nhu cầu tiện ren chuyên nghiệp, đảm bảo độ chính xác và độ bền cao trong quá trình sử dụng.

Cách chọn máy tiện ren REMS Magnum 3 inch

Để chọn máy tiện ren REMS Magnum 3 inch phù hợp từ hình ảnh bạn cung cấp, bạn cần xác định yêu cầu cụ thể của mình dựa trên các tiêu chí sau:

1. Nguồn điện sử dụng
   • Chọn động cơ với điện áp phù hợp với nguồn điện của bạn. Nếu nguồn điện là 230 V hoặc 110 V, lựa chọn các model có động cơ vạn năng.
   • Nếu nguồn điện của bạn là 400 V, hãy lựa chọn model với động cơ cảm ứng 3 pha.
2. Công suất động cơ
   • Đánh giá tải trọng công việc của bạn để chọn động cơ có công suất phù hợp: 1700 W cho công việc nhẹ hơn hoặc 2100 W, 2000 W cho công việc nặng hơn.
3. Tốc độ trục chính
   • Xác định tốc độ trục chính mà bạn cần: 23 v/p cho động cơ vạn năng hoặc 20/10 v/p cho cả động cơ tụ điện và động cơ cảm ứng 3 pha.
4. Phiên bản máy
   • Nếu bạn cần tính di động, hãy chọn phiên bản L-T với hộc dầu và khay chứa bavia có thể tháo rời.
   • Đối với việc sử dụng cố định hơn và không cần di chuyển máy, chọn phiên bản T* với hộc dầu và khay chứa bavia tích hợp lớn hơn.
5. Phụ kiện tạo rãnh cuộn
   • Lưu ý rằng chỉ các phiên bản T* mới có khả năng sử dụng với thiết bị tạo rãnh cuộn REMS.
6. Mã sản phẩm:
   • Khi bạn đã quyết định được phiên bản và loại động cơ cần thiết, hãy ghi nhớ mã sản phẩm (Art.-No.) tương ứng để dễ dàng đặt hàng hoặc tham khảo thêm.

Nhớ rằng, bạn cũng có thể yêu cầu các phiên bản khác với điện áp và tiêu chuẩn NPT nếu cần. Hãy chắc chắn rằng máy bạn chọn sẽ đáp ứng được đầy đủ nhu cầu tiện ren cụ thể của công việc bạn đang làm.

Dưới đây là bảng thông tin tùy chọn biến thể

Máy tiện ren REMS Magnum 3 inch là một thiết bị công nghiệp mạnh mẽ, được thiết kế để xử lý các công việc liên quan đến tiện ren, cắt và làm sạch bavia, tiện ren cho đầu nối, và tạo rãnh cuộn. Máy này rất phù hợp cho các công trình lắp đặt và gia công kim loại cũng như trong các môi trường công nghiệp khắc nghiệt.

Ghi chú:

• Các phiên bản khác và phiên bản với tiêu chuẩn NPT có sẵn theo yêu cầu.
• Các phiên bản T* có thể sử dụng với thiết bị tạo rãnh cuộn REMS cho rãnh cuộn có thể sử dụng lên đến DN 200, 8″.

Tổng quát về máy tiện ren ống REMS Magnum 3 inch

Với khả năng tiện ren ống từ ½ đến 3 inch và ren bu lông từ 18 đến 60 mm, máy REMS Magnum mang lại sự linh hoạt cần thiết cho nhiều loại ứng dụng. Được trang bị cơ cấu truyền động không cần bảo trì chạy trong bể dầu kín, máy này đảm bảo hoạt động liên tục với hiệu suất cao mà không cần quan tâm nhiều đến bảo dưỡng.

An toàn cho người vận hành là một ưu tiên hàng đầu, với công tắc chân an toàn có chức năng dừng khẩn cấp và bước đặt chân có thể chịu được trọng lượng toàn bộ cơ thể trong quá trình hoạt động.

Mâm cặp nhanh tự kẹp chặt giúp kẹp chắc chắn mà không lo sự trượt của ống, cùng với thiết bị định tâm phía sau giúp căn chỉnh vật liệu chính xác. REMS Magnum cũng được trang bị hệ thống bôi trơn và làm mát tự động, đảm bảo các đường ren sạch sẽ và kéo dài tuổi thọ của khuôn ren cũng như của máy.

– Tiện ren ống: ½ – 3 inch, 16 – 63 mm.
– Tiện ren bu lông: 18 – 60 mm, ½ – 2 inch.
– Cơ cấu không bảo trì, hoạt động trong bể dầu kín.
– Công tắc an toàn có chức năng dừng khẩn cấp.
– Mâm cặp tự kẹp chặt, không trượt ống.
– Bơm dầu bôi trơn, làm mát tự động.
– Đầu khuôn tự động đa năng.
– Lựa chọn giữa ba loại động cơ.
– Phiên bản L-T di động và T* cố định với hộc dầu lớn hơn.
– Được đóng gói trong thùng carton.

Với các bộ dụng cụ hoàn chỉnh cho ren từ 1/16 đến 2 inch và/hoặc từ 2½ đến 3 inch, mỗi bộ gồm có đầu khuôn tự động đa năng, dao cắt ống, thiết bị làm sạch mép trong ống, và cần bấm, REMS Magnum cung cấp một giải pháp toàn diện cho các nhu cầu tiện ren. Khách hàng còn có sự lựa chọn giữa ba loại động cơ khác nhau, mỗi loại đều cung cấp sức mạnh và tốc độ phù hợp với các ứng dụng cụ thể.

Các phiên bản của máy bao gồm L-T, dành cho những ai cần sự linh động và T*, được trang bị thêm cho những nhu cầu sử dụng tại một địa điểm cố định với khay chứa dầu và bavia tích hợp lớn hơn, cung cấp tính năng hỗ trợ cho thiết bị tạo rãnh cuộn REMS. Điều này giúp REMS Magnum thích hợp cho cả việc sử dụng tại xưởng lẫn tại công trường, đảm bảo đáp ứng nhu cầu đa dạng của ngành công nghiệp hiện đại.
