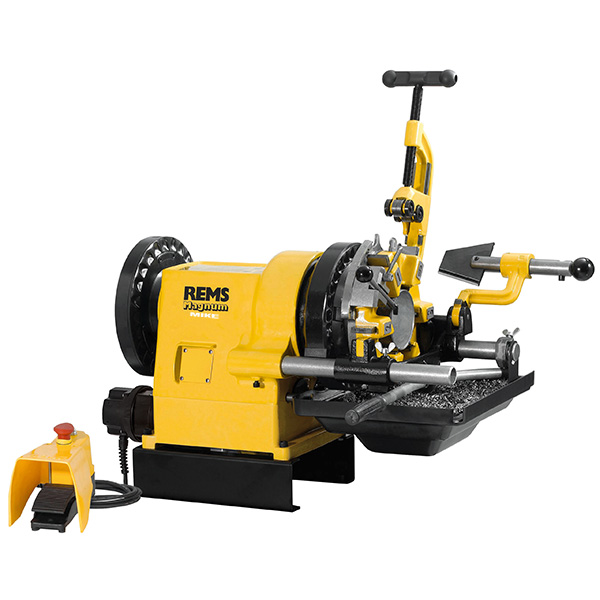

Máy tiện ren REMS Magnum 4 inch, nhiều tùy chọn cấu hình.

Máy tiện ren REMS Magnum 4 inch là một thiết bị hiệu suất cao, kiên cố và nhỏ gọn, được thiết kế để thực hiện các công việc tiện ren, cắt, làm sạch bavia, tiện ren cho đầu nối và tạo rãnh cuộn. Máy này rất phù hợp cho các ứng dụng lắp đặt, gia công kim loại và công nghiệp, cũng như sử dụng tại công trường và xưởng làm việc.

Với khả năng tiện ren ống từ ½ đến 4 inch, 18 – 63 mm và ren bu lông từ 20 đến 60 mm, ½ – 2 inch, REMS Magnum chứng tỏ là một “siêu máy” có khả năng tạo ra các đường ren tròn và sạch sẽ lên đến 4 inch nhờ sử dụng 6 khuôn ren.

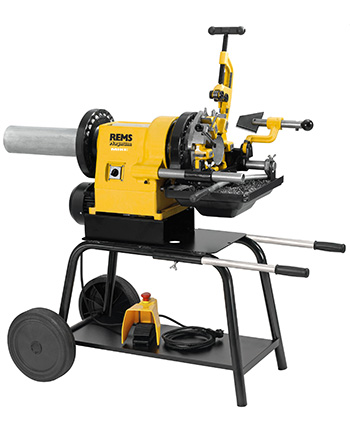

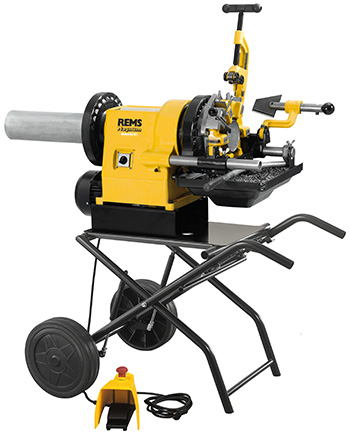

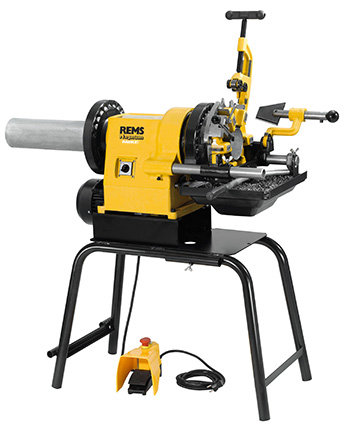

380442 & 344150	380442 & 344100	380442 & 344105

Nguyên tắc hoạt động của máy tiện ren này là dựa trên việc vật liệu quay trong khi dụng cụ cắt đứng yên, một cách tiếp cận đã được chứng minh hiệu quả tại nhiều công trường. Thiết kế của máy vừa kiên cố vừa nhỏ gọn, đã được kiểm định tại công trường với kích thước và trọng lượng thuận lợi, ví dụ như phiên bản REMS Magnum 4000 L-T chỉ nặng 81 kg, làm tăng khả năng di chuyển và dễ dàng thiết lập tại các địa điểm khác nhau.

Máy tiện ren REMS Magnum 4 có hai phiên bản

Máy REMS Magnum được trang bị cơ cấu truyền động không cần bảo trì, chạy trong một bể dầu kín, giúp nâng cao hiệu quả công việc và giảm thời gian dừng máy do bảo dưỡng. Đi kèm với máy là công tắc chân an toàn với chức năng dừng khẩn cấp, cung cấp một môi trường làm việc an toàn hơn cho người vận hành.

Mâm cặp quick-action hammer tự kẹp chặt đảm bảo rằng ống không trượt trong quá trình tiện ren, trong khi thiết bị định tâm phía sau giúp căn chỉnh vật liệu một cách chính xác.

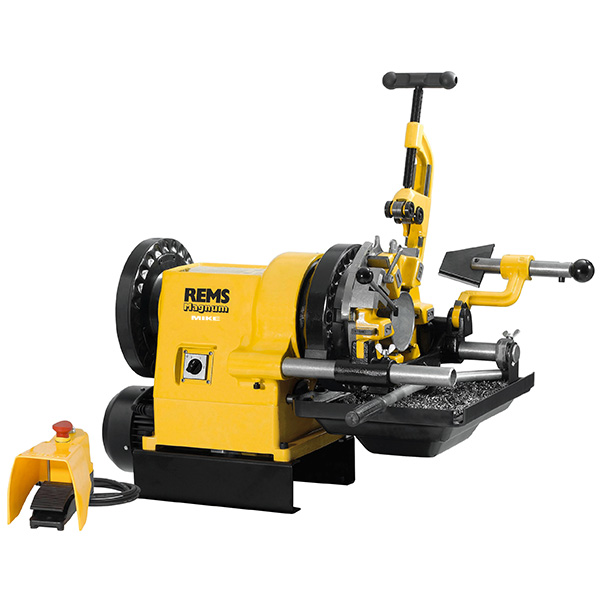

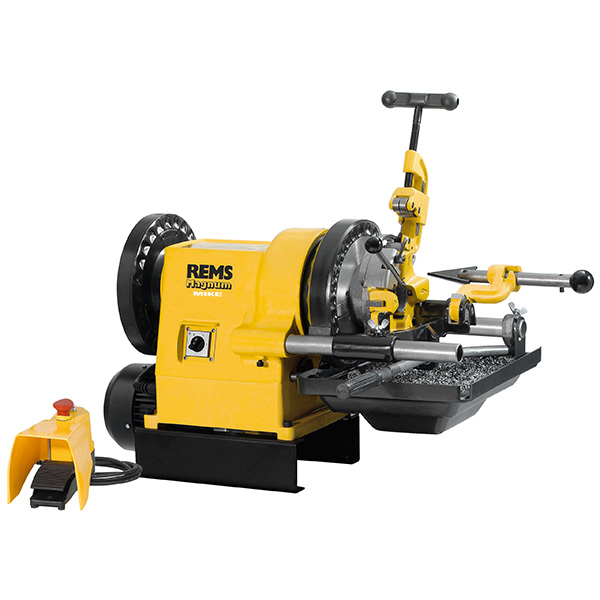

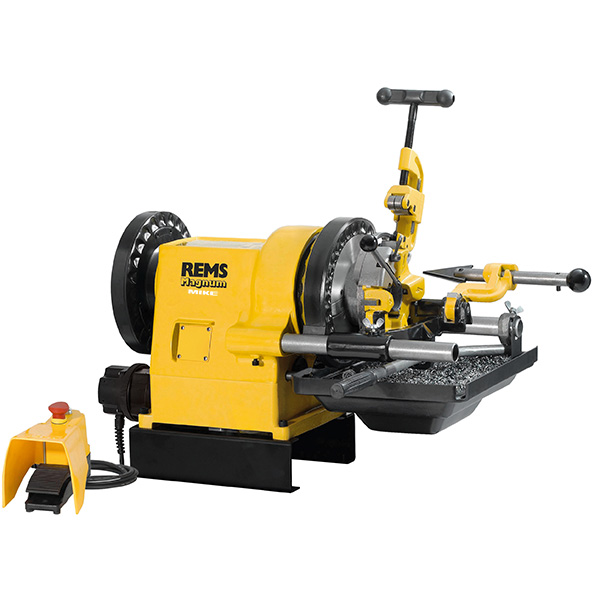

• Phiên bản L-T nhẹ hơn với hộc dầu lớn và khay chứa bavia có thể tháo rời, phù hợp cho những nơi cần sự linh động trong di chuyển.

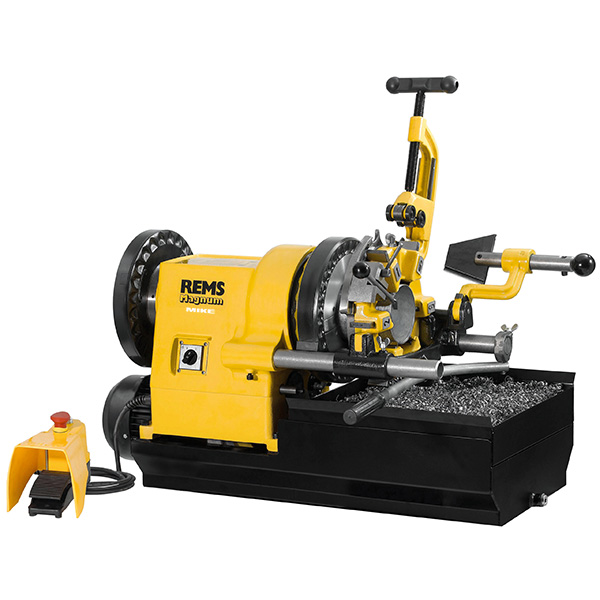

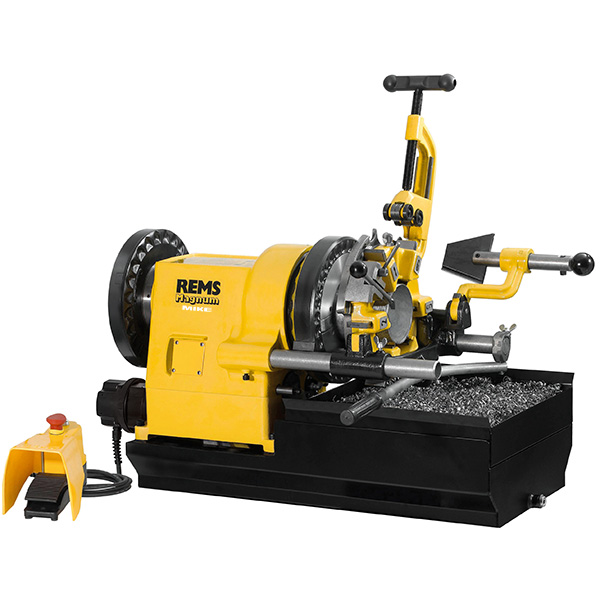

• Phiên bản T được trang bị thêm cho những nhu cầu sử dụng tại một địa điểm cố định với hộc dầu và khay chứa bavia tích hợp lớn hơn.

Được thiết kế cho sự tiện lợi khi vận chuyển và lắp đặt, với giá đỡ, giá đỡ có bánh xe gấp hoặc giá đỡ có bánh xe với kệ đựng vật liệu làm phụ kiện, REMS Magnum 4 inch đảm bảo cung cấp một giải pháp toàn diện và hiệu quả cho mọi nhu cầu tiện ren chuyên nghiệp.

Hệ thống lái và dẫn hướng của REMS Magnum 4

Hệ thống truyền động của máy tiện ren REMS Magnum cho đến 4 inch rất mạnh mẽ và nhanh chóng, được thiết kế để hoạt động mà không cần bảo trì với cơ cấu chạy trong bể dầu kín. Khách hàng có sự lựa chọn giữa ba loại động cơ mạnh mẽ:

• Động cơ vạn năng mạnh mẽ 1700 W, với bảo vệ quá tải và tốc độ trục chính là 23 v/p.
• Động cơ tụ điện có thể đảo chiều cực 2100 W, cũng với bảo vệ quá tải và hai tốc độ trục chính 20 và 10 v/p, hoạt động rất êm ngay cả dưới tải nặng.
• Động cơ cảm ứng 3 pha có thể đảo chiều cực 2000 W, với bảo vệ quá tải và hai tốc độ trục chính 20 và 10 v/p, cũng hoạt động êm dưới tải nặng.

Máy cũng được trang bị công tắc chân an toàn thân thiện với người vận hành với chức năng dừng khẩn cấp hai bước, có thể chịu đựng toàn bộ trọng lượng cơ thể trong quá trình hoạt động.

Mâm cặp nhanh tự kẹp chặt đã được chứng minh không cho phép ống trượt, và khoảng cách lớn giữa mâm cặp và thiết bị định tâm đảm bảo việc kẹp chắc chắn đối với ống dài. Thiết bị định tâm phía sau giúp căn chỉnh vật liệu chính xác. Có sẵn collets để kẹp ống nhỏ hơn Ø ½” và bu lông nhỏ hơn Ø 18 mm.

Hệ thống bôi trơn và làm mát tự động với bơm dầu kiên cố và đã được kiểm chứng cung cấp khối lượng bơm cao. Phân phối dầu được tối ưu hóa trực tiếp lên điểm tiện ren thông qua đầu khuôn đảm bảo ren sạch và kéo dài tuổi thọ của khuôn ren, bánh răng và động cơ.

Khuôn ren hay đầu bò, dao tiện, phụ kiện

Đầu khuôn tự động đa năng chỉ cần một cái cho mỗi kích thước từ 1/16 – 2″ và từ 2½ – 4″ cho tất cả các loại ren, bao gồm cả ren dài; tự động mở với dừng chiều dài ren tự động cho ren côn. Sử dụng 6 khuôn ren từ 2½ – 4″ để đảm bảo sự phân bổ lực cắt thuận lợi lên ống, tạo ra các đường ren tròn và sạch. Việc điều chỉnh kích thước ren nhanh chóng và dễ dàng, cũng như việc thay đổi khuôn ren được thực hiện một cách đơn giản và nhanh chóng nhờ hệ thống định vị khóa trong giá đỡ khuôn.

Khuôn ren REMS có chất lượng đã được kiểm chứng, không thể phá hủy, với hình dạng cắt chính xác, đảm bảo hiệu suất cắt khởi đầu xuất sắc, tiện ren dễ dàng và tạo ra các đường ren sạch. Khuôn được làm từ thép chất lượng cao, đặc biệt, đã qua xử lý nhiệt toàn diện và cứng hóa, cho tuổi thọ cực kỳ dài.

Dao cắt ống tự định tâm, với thân được làm từ thép rèn kiên cố. Tay cầm rộng, thiết kế thoải mái, cho phép lực tiếp cận mạnh mẽ đối với trục chính. Bánh dao cắt được cứng hóa đặc biệt trong thép REMS siêu cứng đảm bảo tuổi thọ dài lâu.

Thiết bị làm sạch mép trong ống kiên cố, dễ sử dụng, với khả năng điều chỉnh vị trí làm sạch. Lưỡi dao được cứng hóa đặc biệt và thiết kế để đảm bảo quá trình làm sạch dễ dàng và tuổi thọ cực kỳ dài. Hai cạnh cắt tối ưu cho dòng phoi, đặc biệt là với các đường kính nhỏ.

Bộ dụng cụ cho cả phạm vi 2½ – 4 inch và ½ – 2 inch, mỗi bộ được điều chỉnh phù hợp với phạm vi công việc bao gồm đầu khuôn tự động đa năng, dao cắt ống, thiết bị làm sạch mép trong ống, cần bấm, và khuôn ren.

Phụ trợ tùy chọn cho máy tiện ren REMS Magnum 4

Dầu cắt ren REMS Sanitol và REMS Spezial được phát triển đặc biệt cho việc tiện ren, có hiệu quả làm mát và bôi trơn cao, thiết yếu để tạo ra các đường ren sạch và kéo dài tuổi thọ của khuôn ren, dụng cụ và máy móc. Đối với việc tiện ren đầu nối, máy mang lại hiệu quả cao với hệ thống kẹp tự động bên trong REMS Nippelfix từ ½ đến 4 inch hoặc sử dụng kẹp thủ công bên trong REMS Nippelspanner từ ⅜ đến 2 inch, tối ưu cho nhu cầu khác nhau.

Phụ kiện tạo rãnh cuộn REMS là một thiết bị kiên cố và nhỏ gọn, với hệ thống nạp thủy lực dầu cho việc tạo rãnh ống của hệ thống ghép nối rãnh DN 25 – 300, từ 1 đến 12 inch. Sự thiết kế chắc chắn và hiệu quả của nó đảm bảo quá trình tạo rãnh được thực hiện một cách mượt mà và chính xác, phục vụ tốt cho các ứng dụng lắp đặt ống và hệ thống ghép nối.

Cấu hình cơ bản của máy

Máy tiện ren REMS Magnum được thiết kế để tiện ren cho ống từ ½ đến 4 inch, 16 – 63 mm, và ren bu lông từ 18 đến 60 mm, ½ – 2 inch. Máy này bao gồm một cơ cấu truyền động không cần bảo trì, công tắc chân an toàn với chức năng dừng khẩn cấp, mâm cặp nhanh tự kẹp chặt, thiết bị định tâm phía sau, hệ thống bôi trơn và làm mát tự động.

Bộ dụng cụ đi kèm bao gồm đầu khuôn tự động đa năng cho tất cả các loại ren, kể cả ren dài; tự động mở với dừng chiều dài ren tự động cho ren côn, khuôn ren cho ren ống côn theo tiêu chuẩn ISO 7-1, EN 10226 (DIN 2999, BSPT) hướng phải, dao cắt ống, thiết bị làm sạch mép trong ống, và cần bấm. Hỗ trợ dụng cụ cũng được cung cấp để tối ưu hóa công việc.

Khách hàng có thể lựa chọn giữa ba loại động cơ, tùy thuộc vào nhu cầu cụ thể. Phiên bản L-T đi kèm với hộc dầu lớn và khay chứa bavia có thể tháo rời, trong khi phiên bản T có hộc dầu và khay chứa bavia tích hợp, thậm chí còn lớn hơn, phù hợp cho việc sử dụng trên bàn làm việc, giá đỡ, giá đỡ có bánh xe gấp hoặc giá đỡ có bánh xe với kệ đựng vật liệu. Mỗi máy được đóng gói trong thùng carton, thuận tiện cho việc vận chuyển và bảo quản.

Cấu hình cơ bản của máy tiện ren REMS Magnum 4 inch

• Khả năng tiện ren cho ống từ ½ đến 4 inch (16 – 63 mm).
• Khả năng tiện ren bu lông từ 18 đến 60 mm (½ – 2 inch).
• Cơ cấu truyền động không cần bảo trì, hoạt động trong bể dầu kín.
• Công tắc chân an toàn với chức năng dừng khẩn cấp.
• Mâm cặp nhanh tự kẹp chặt quick-action hammer chuck.
• Thiết bị định tâm phía sau để căn chỉnh vật liệu.
• Hệ thống bôi trơn và làm mát tự động.
• Bộ dụng cụ tiện ren cho phạm vi từ 1/16 đến 2 inch và/hoặc từ 2½ đến 4 inch, mỗi bộ bao gồm:
  • Đầu khuôn tự động đa năng cho tất cả các loại ren, kể cả ren dài.
  • Tự động mở với dừng chiều dài ren tự động cho ren côn.
  • Khuôn ren cho ren ống côn theo tiêu chuẩn ISO 7-1, EN 10226 (DIN 2999, BSPT) hướng phải.
  • Dao cắt ống.
  • Thiết bị làm sạch mép trong ống.
  • Cần bấm.
• Hỗ trợ dụng cụ.
• Sự lựa chọn giữa ba loại động cơ.
• Phiên bản L-T với hộc dầu lớn và khay chứa bavia có thể tháo rời.
• Phiên bản T với hộc dầu và khay chứa bavia tích hợp, lớn hơn.
• Tùy chọn sử dụng trên bàn làm việc, giá đỡ, giá đỡ có bánh xe gấp hoặc giá đỡ có bánh xe với kệ đựng vật liệu.
• Được đóng gói trong thùng carton.

Các biến thể của máy REMS Magnum 4 inch với thông tin chi tiết:

Máy tiện ren REMS Magnum 4 inch là thiết bị hiệu suất cao, bền bỉ và nhỏ gọn, phù hợp với nhiều loại công việc trong lĩnh vực lắp đặt, gia công kim loại và ngành công nghiệp nói chung. Được thiết kế để tiện ren cho ống từ ½ đến 4 inch và ren bu lông từ 18 đến 60 mm, máy này cung cấp giải pháp linh hoạt cho cả công trường và xưởng sản xuất.

Lưu ý: Các phiên bản khác và phiên bản với tiêu chuẩn NPT có thể được yêu cầu. Các phiên bản T* có thể sử dụng với thiết bị tạo rãnh cuộn REMS chỉ dành cho rãnh cuộn có thể sử dụng đến DN 200, 8″.

Thông tin tổng quát về máy tiện ren REMS Magnum 4

Hệ thống bôi trơn và làm mát tự động là một phần quan trọng khác của máy, giúp đảm bảo ren được cắt sạch sẽ và kéo dài tuổi thọ của cả khuôn ren lẫn động cơ. Đầu khuôn tự động đa năng được thiết kế để dễ dàng điều chỉnh và phù hợp với mọi loại ren, bao gồm cả ren dài và ren côn, với việc thay đổi khuôn ren diễn ra nhanh chóng và đơn giản.

• Tiện ren ống từ ½ đến 4 inch (16 – 63 mm).
• Tiện ren bu lông từ 20 đến 60 mm (½ – 2 inch).
• Cơ cấu không bảo trì, hoạt động trong bể dầu kín.
• Công tắc an toàn với tính năng dừng khẩn cấp.
• Mâm cặp tự kẹp chặt quick-action.
• Thiết bị định tâm phía sau.
• Hệ thống bôi trơn và làm mát tự động.
• Đầu khuôn tự động đa năng cho mọi loại ren.
• Sự lựa chọn giữa ba loại động cơ.
• Phiên bản L-T di động và T* cố định.
• Hộc dầu lớn và khay chứa bavia tích hợp sẵn.

Máy có sẵn trong hai phiên bản: L-T dành cho sự di động với hộc dầu và khay chứa bavia có thể tháo rời, và phiên bản T dành cho việc sử dụng cố định hơn với hộc dầu và khay chứa bavia tích hợp lớn hơn. Cả hai phiên bản đều được thiết kế để dễ dàng vận chuyển và cài đặt, với tùy chọn cho bàn làm việc hoặc giá đỡ có bánh xe và kệ đựng vật liệu, mang lại sự tiện lợi và độ ổn định khi làm việc.

Khách hàng còn có thể lựa chọn giữa ba loại động cơ khác nhau để phù hợp với nhu cầu cụ thể, từ động cơ vạn năng, động cơ tụ điện đảo chiều cực cho đến động cơ cảm ứng 3 pha, tất cả đều cung cấp sự ổn định và hiệu suất cao cho quá trình sản xuất.

Với sự kết hợp của công nghệ tiên tiến, thiết kế thực dụng và tính năng an toàn, máy tiện ren REMS Magnum 4 inch đại diện cho sự chắc chắn và đáng tin cậy trong lĩnh vực tiện ren công nghiệp.
