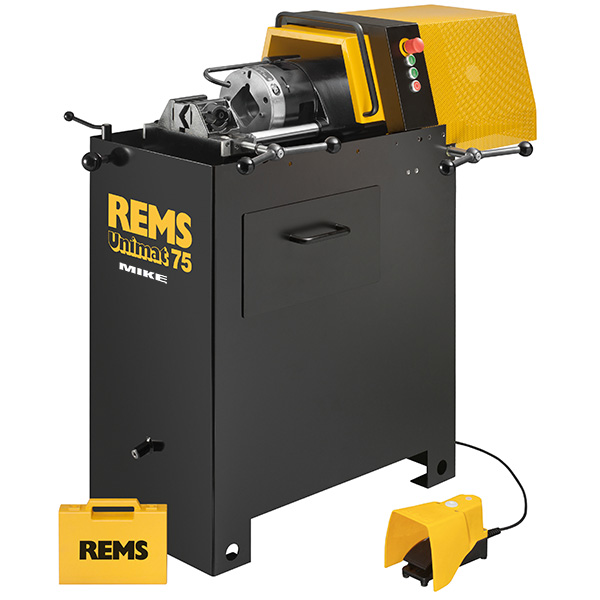

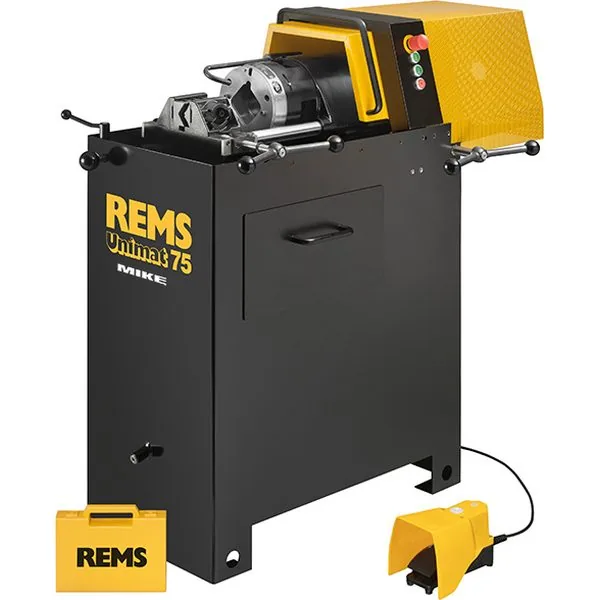

Máy tiện ren REMS Unimat 75 bán tự động hiệu suất cao

Máy tiện ren REMS Unimat 75 là máy bán tự động hiệu suất cao, thiết kế để tiện ren nhanh chóng và hiệu quả cho bu lông và ống. Được ứng dụng trong ngành công nghiệp, gia công kim loại, và lắp đặt, máy này có khả năng tiện ren bu lông từ 6 đến 72 mm và ren ống từ 1/16 đến 2½ inch, với độ chính xác theo tiêu chuẩn ISO 261 (DIN 13) ở cấp độ “trung bình” (6g). Chiều dài ren cho đường kính dưới 30 mm không giới hạn, trong khi cho đường kính dưới 72 mm là tối đa 200 mm.

REMS Unimat 75 nổi bật với hiệu suất cao, hệ thống tiện ren bằng chaser tangential, phạm vi tiện rộng. Thời gian làm việc nhanh và thời gian cài đặt lại ngắn giúp máy phù hợp với cả sản xuất đơn lẻ và hàng loạt. Máy có giá thành hoạt động mỗi giờ thấp, thao tác đơn giản, giúp giảm tải cho máy tiện đắt tiền và chuyên gia.

Nguyên lý hoạt động của máy tiện ren này là vật liệu cố định – đầu khuôn xoay. Máy được thiết kế chắc chắn, nhỏ gọn, phù hợp cho việc sử dụng liên tục. Đầu khuôn có chasers tangential có thể mài lại, nằm trong hệ thống giữ tự định tâm. Sau khi bắt đầu cắt với cần cấp liệu và cơ cấu rack, đầu khuôn tự động tiếp tục tiện (không cần ren dẫn hướng). Đế máy chắc chắn với ngăn dầu lớn và ngăn kéo chứa bavia có thể tháo rời.

Máy tiện ren REMS Unimat 75 bán tự động hiệu suất cao

Hệ thống dẫn động bền bỉ với bánh răng hành tinh cho ren dài tới Ø 30 mm. Động cơ ba pha đảo chiều cực mạnh mẽ, thiết kế đặc biệt cho tiện ren, với trục rỗng, 2000/2300 W, bảo vệ quá tải. Công tắc đảo chiều cho cắt ren phải và trái. Tốc độ vận hành cao với 2 tốc độ trục chính 70 và 35 vòng/phút.

Thiết bị kẹp tự định tâm phổ dụng cho toàn bộ phạm vi, với mâm cặp có răng cưa đặc biệt và được cứng hóa. Có sự lựa chọn giữa kẹp bằng tay hoặc thủy lực với thao tác bằng công tắc chân (áp suất làm việc 6 bar).

Mâm cặp đặc biệt cho các loại vật liệu kéo, bu lông đầu tròn, ốc vít lục giác và đầu nối ống, là phụ kiện có sẵn.

Hệ thống bôi trơn và làm mát tự động của máy tiện ren REMS Unimat 75 bao gồm một bơm dầu kiên cố với khối lượng bơm lớn. Lượng dầu dồi dào đảm bảo tuổi thọ dài hơn cho chasers, bánh răng và động cơ.

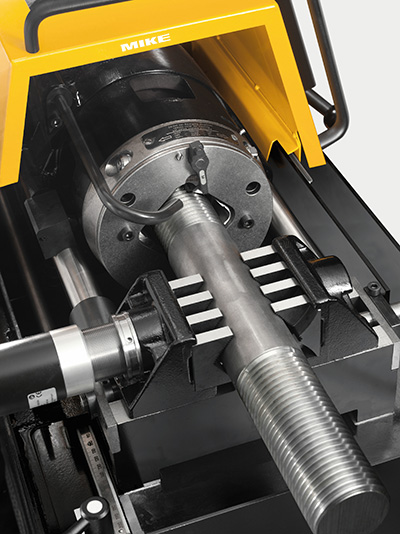

Đầu khuôn tự động đa năng chỉ cần một cái cho tất cả các loại ren. Có khả năng điều chỉnh tinh vi đường kính của ren bằng trục vít và thước đo. Đầu khuôn đóng tự động và mở ra khi đạt đến chiều dài ren yêu cầu. Sau khi khởi động việc cắt ren thông qua cần cấp liệu và cơ cấu rack, hệ thống chaser bắt đầu cấp liệu tự động cho đầu khuôn. Tất cả các loại ren đều có thể được cắt trong một lần chạy. Có bộ phận sao chép cho ren côn. Thay vì thay đổi các khuôn ren, các đầu khuôn nhanh thay đổi đảm bảo thời gian cài đặt lại ngắn hơn.

Các tính năng chung dòng máy tiện ren bán tự động

Chasers là những khuôn ren tangential của REMS đã được kiểm chứng, có thể mài lại với hình dạng cắt chính xác, đảm bảo khả năng cắt khởi đầu xuất sắc và tạo ren sạch. Khuôn ren được làm từ thép dụng cụ chất lượng cao, cứng hóa đặc biệt cho vật liệu có độ cứng dưới 500 N/mm² (MPa). Khuôn ren HSS dành cho vật liệu khó gia công có độ cứng trên 500 N/mm² (MPa). Các khuôn ren được đặt trong một hệ thống giữ đặc biệt. Khuôn ren và giữ đầu khuôn cùng tạo thành một bộ đặt ren.

Tiện ren trên thép xây dựng sử dụng khuôn ren đặc biệt loại M với cắt mài thêm để tiện ren trên thép xây dựng chỉ trong một lần chạy. Được vận hành bởi REMS Unimat 75 với kẹp dầu thủy lực/khí nén, cho áp suất kẹp cao.

Dầu cắt ren REMS Sanitol và REMS Spezial được phát triển đặc biệt cho công việc tiện ren, mang lại hiệu quả làm mát và bôi trơn cao. Đây là yếu tố thiết yếu giúp tạo ra các đường ren sạch và kéo dài tuổi thọ của khuôn ren, dụng cụ và máy móc.

Tiện ren đầu nối được thực hiện hiệu quả nhờ sử dụng mâm cặp đặc biệt cho phạm vi từ 1/16 đến 1¼ inch, hoặc thông qua hệ thống kẹp tự động bên trong REMS Nippelfix cho phạm vi từ ½ đến 2½ inch, hoặc bằng cách sử dụng kẹp thủ công bên trong REMS Nippelspanner cho phạm vi từ ⅜ đến 2 inch. Điều này cho phép tiện ren đầu nối một cách linh hoạt và chính xác, đáp ứng được nhu cầu đa dạng trong công việc lắp đặt và gia công.

Cấu hình cơ bản của máy tiện ren REMS Unimat 75 bao gồm:

• Máy bán tự động dùng để tiện ren bu lông từ 6 đến 72 mm, ¼ đến 2¾ inch, và ren ống từ 1/16 đến 2½ inch, 16 – 63 mm. Máy được lắp trên giá đỡ.
• Động cơ cảm ứng 3 pha có thể đảo chiều với trục rỗng, 400 V, 50 Hz, công suất 2000/2300 W, có khả năng quay cả hai chiều phải và trái.
• Tốc độ đầu khuôn là 70 và 35 vòng/phút.
• Mâm cặp tự định tâm phổ thông cho toàn bộ phạm vi kẹp, với lựa chọn hoạt động bằng tay hoặc thủy lực/khí nén.
• Hệ thống bôi trơn và làm mát tự động.
• 1 đầu khuôn tự động đa năng cho tất cả các loại ren, tự động mở và đóng.
• Không bao gồm bộ dụng cụ tiện ren, không có cần bấm đóng.
• Hệ thống khóa điện tử an toàn cho nắp máy.
• Thước đo điều chỉnh.
• Cờ lê.
• Được đóng gói trong thùng vận chuyển.

Dưới đây là thông tin chi tiết
về các phiên bản của máy tiện ren REMS Unimat 75

REMS Unimat 75 Basic mS

• Phiên bản này được trang bị thiết bị kẹp bằng tay.
• Số hiệu sản phẩm (Art.-No.): 750003.

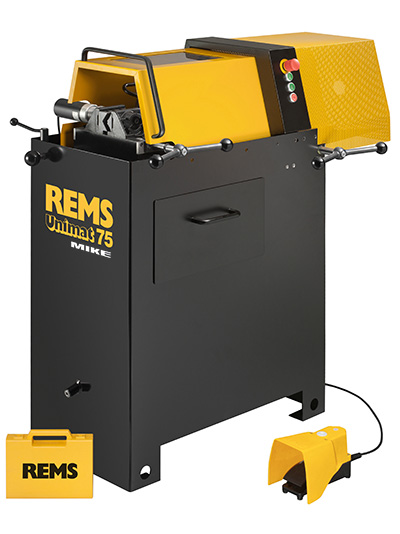

REMS Unimat 75 Basic pS

• Phiên bản này được trang bị kẹp thủy lực/khí nén.
• Số hiệu sản phẩm (Art.-No.): 750004.

Cả hai phiên bản đều mang lại hiệu suất cao cho việc tiện ren bu lông và ống, với sự khác biệt chính là loại thiết bị kẹp được sử dụng. REMS cũng cung cấp các phiên bản với điện áp khác theo yêu cầu của khách hàng, cho phép linh hoạt hơn trong việc lựa chọn máy phù hợp với các tiêu chuẩn điện áp cụ thể tại nơi sử dụng.

Dưới đây là danh sách các phụ kiện có thể chọn mua thêm
cho máy tiện ren REMS Unimat 75

• Khuôn ren và giá đỡ (bộ khuôn ren) và khuôn ren (xem trang 44).
• Đầu khuôn tự động đa năng, không bao gồm bộ khuôn ren, không có cần bấm đóng – Mã số: 751000.
• Cần bấm để đóng và mở khuôn ren – Mã số: 751040.
• R-L cho ren ống côn, hướng trái – Mã số: 751050.
• G cho ren ống trụ, hướng phải – Mã số: 751060.
• G-L cho ren ống trụ, hướng trái – Mã số: 751070.
• M cho tất cả ren bu lông, hướng phải – Mã số: 751080.
• M-L cho tất cả ren bu lông, hướng trái – Mã số: 751090.
• Đầu khuôn tạo mép/chamfer và gọt vỏ 45°, đường kính từ 7 đến 62 mm, với khuôn tạo mép/chamfer 45°, đường kính từ 7 đến 62 mm, HSS, có giá đỡ – Mã số: 751100.
• Đầu khuôn tạo mép/chamfer 45°, đường kính từ 7 đến 62 mm, không bao gồm bộ khuôn ren – Mã số: 751102.
• Khuôn tạo mép/chamfer 45°, đường kính từ 7 đến 46 mm, HSS, có giá đỡ – Mã số: 751096.
• Khuôn tạo mép/chamfer 45°, đường kính từ 40 đến 62 mm, HSS, có giá đỡ – Mã số: 751098.
• Khuôn tạo mép/chamfer 45°, đường kính từ 7 đến 62 mm, gói 4 cái, có giá đỡ – Mã số: 751097.
• Mâm cặp đặc biệt, một cặp, cho vật liệu kéo, bu lông đầu tròn, vật liệu phô ra từ kẹp không có ren, chiều dài tối thiểu 15 mm, đường kính từ 6 đến 42 mm – Mã số: 753240.
• Dầu cắt ren.
• Giá đỡ đầu nối.
• Giá đỡ vật liệu REMS Herkules.

Tổng quan về máy tiện ren bán tự động REMS Unimat 75

Máy tiện ren REMS Unimat 75 là một giải pháp bán tự động, đáng tin cậy cho việc tạo ren bu lông từ 6 đến 72 mm và ren ống từ 1/16 đến 2½ inch. Được thiết kế để phục vụ các ngành công nghiệp nặng và gia công kim loại, máy này có thể hoạt động liên tục nhờ cơ cấu truyền động không cần bảo trì và hệ thống bôi trơn, làm mát tự động cao cấp.

• Tiện ren bu lông từ 6 – 72 mm (¼ – 2¾”).
• Tiện ren ống từ 1/16 – 2½”, 16 – 63 mm.
• Máy trên giá đỡ với động cơ cảm ứng 3 pha đảo chiều.
• Điện áp 400 V, 50 Hz, công suất 2000/2300 W.
• Đầu khuôn có tốc độ 70 và 35 vòng/phút.
• Mâm cặp tự định tâm cho phạm vi kẹp đầy đủ.
• Lựa chọn kẹp thủ công hoặc thủy lực/khí nén.
• Bôi trơn và làm mát tự động.
• Đầu khuôn tự động đa năng cho tất cả loại ren.
• Hệ thống khóa điện tử an toàn cho nắp máy.
• Đóng gói trong thùng vận chuyển

Máy trang bị một động cơ cảm ứng ba pha mạnh mẽ có khả năng đảo chiều, cho phép tiện cả ren phải và ren trái với tốc độ đầu khuôn lên đến 70 và 35 vòng/phút. Đầu khuôn tự động của máy có thể điều chỉnh được và tự động mở cũng như đóng lại khi đạt đến chiều dài ren yêu cầu, giúp tiết kiệm thời gian và nâng cao hiệu suất công việc.

REMS Unimat 75 cung cấp các lựa chọn kẹp vật liệu từ thủ công đến thủy lực/khí nén, cho phép cố định vật liệu một cách chắc chắn và ổn định. Các khuôn ren tangential chất lượng cao, có thể mài lại, đảm bảo hiệu suất cắt xuất sắc và đường ren sạch sẽ, trong khi các chaser đặc biệt được thiết kế cho việc tiện ren trên thép xây dựng trong một lần chạy.

Với thiết kế gọn nhẹ và chắc chắn, máy phù hợp cho việc sử dụng liên tục trong môi trường công nghiệp và được đóng gói trong thùng vận chuyển tiện lợi, máy tiện ren REMS Unimat 75 là lựa chọn lý tưởng cho các doanh nghiệp cần một giải pháp tiện ren chất lượng cao, đáng tin cậy và hiệu quả.
