Thước đo chiều cao đường hàn 474403, thang đo 0-20mm

Name: Thước đo chiều cao đường hàn 474403, thang đo 0-20mm
Brand: VOGEL GERMANY
SKU: 474403
Price: 637000.0 VND
Availability: PreOrder

★ 0 (0 đánh giá) • Đã bán 33

Đo chính xác mối hàn phẳng và góc từ 0–20 mm, độ chia 0,1 mm. Làm từ thép không gỉ mạ chrome mờ, tích hợp góc kiểm tra 60°–90°, phù hợp kiểm tra hàn trong cơ khí, kết cấu thép và lắp đặt ống. Nhập khẩu chính hãng VOGEL Germany. Chứng chỉ CO, CQ đầy đủ.

SKU: 474403

637.000 đ

Trạng thái kho: Đặt hàng chờ nhập 4-8 tuần

Giá đã bao gồm VAT

Mô tả

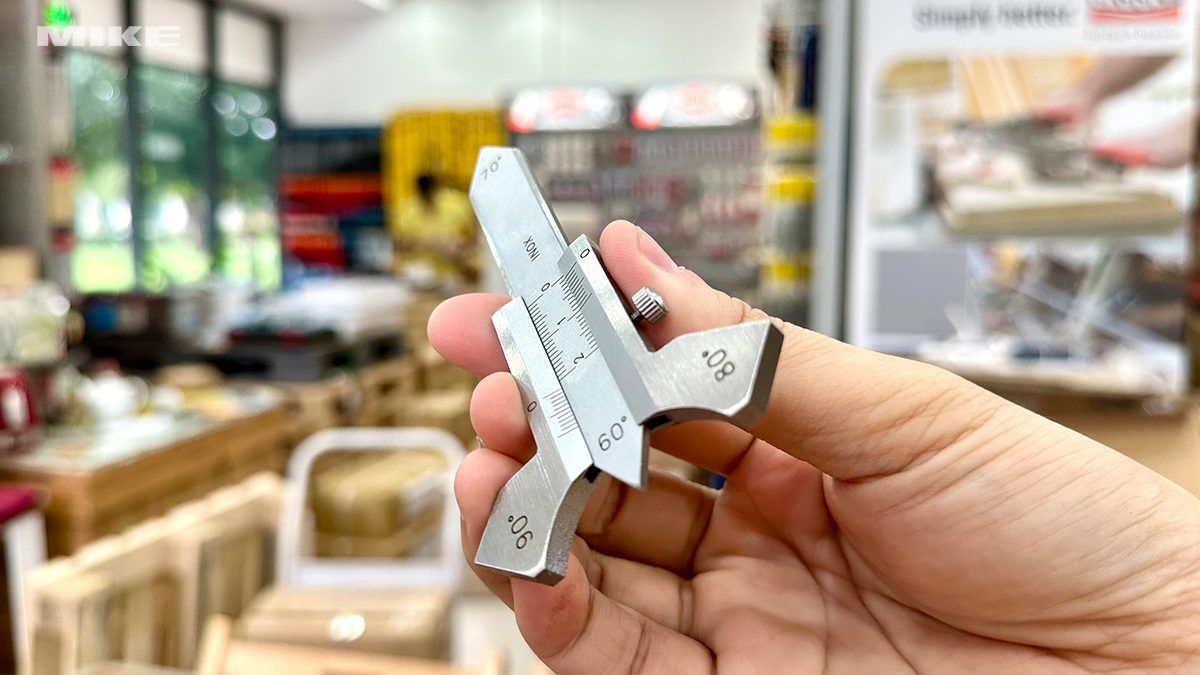

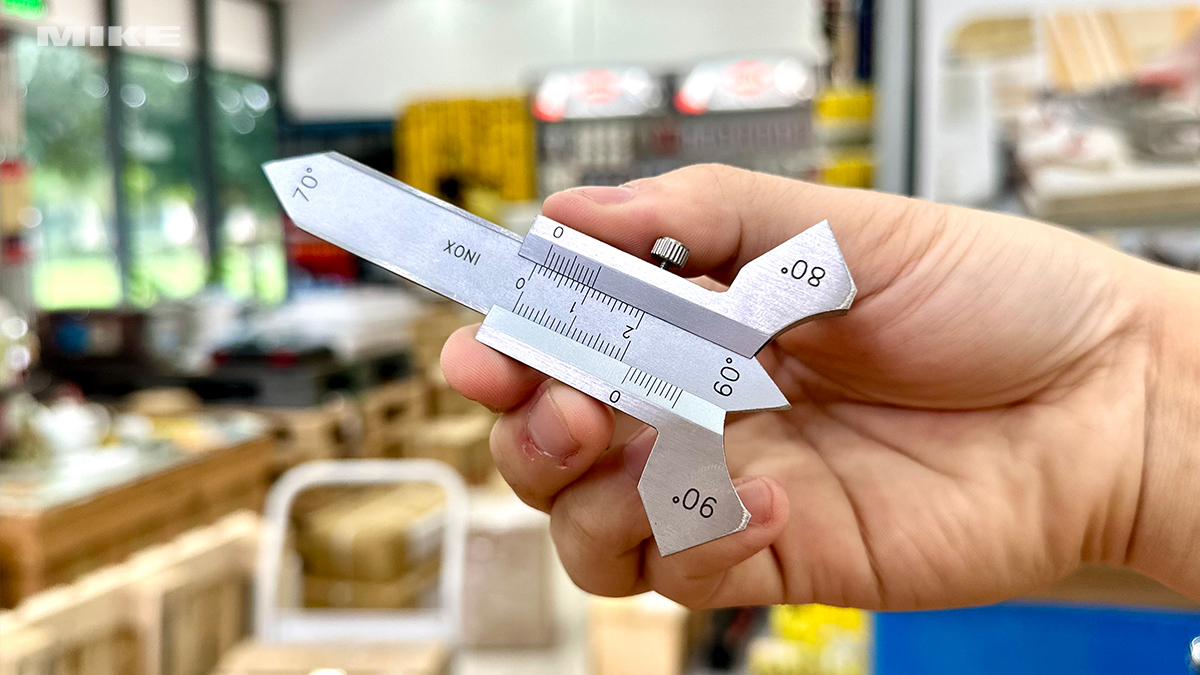

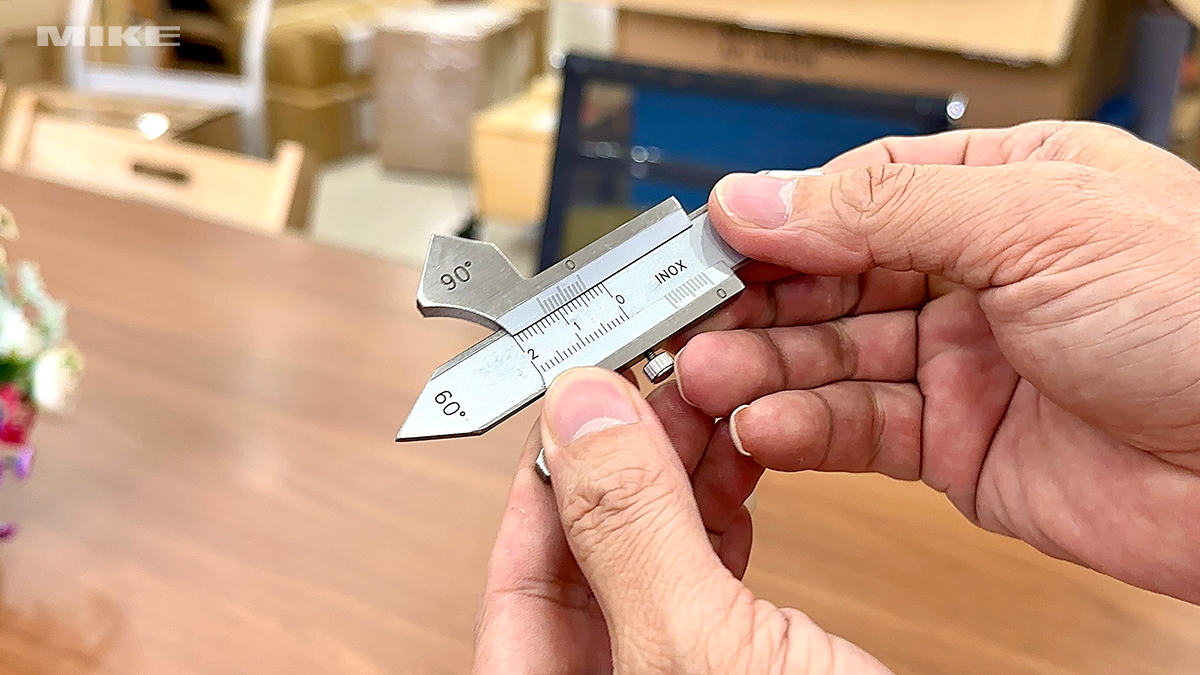

Thước đo chiều cao đường hàn mã 474403 của Vogel Germany chuyên dùng để kiểm tra các mối hàn phẳng và mối hàn góc với độ chính xác cao nhờ cơ chế vernier tích hợp. Thiết kế từ thép không gỉ đã tôi cứng và mài mịn. Thước đáp ứng yêu cầu đo lường chính xác trong điều kiện làm việc công nghiệp.

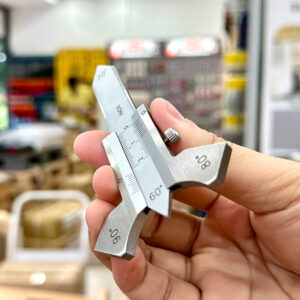

Mặt thước được mạ chrome mờ chống chói. Giúp người vận hành dễ dàng đọc kết quả trong môi trường ánh sáng gắt. Thước cho phép đo chiều cao mối hàn trong dải 0–20 mm. Độ chia nhỏ đến 0,1 mm và tích hợp sẵn các góc độ chuẩn 60°, 70°, 80° và 90° để kiểm tra góc hàn.

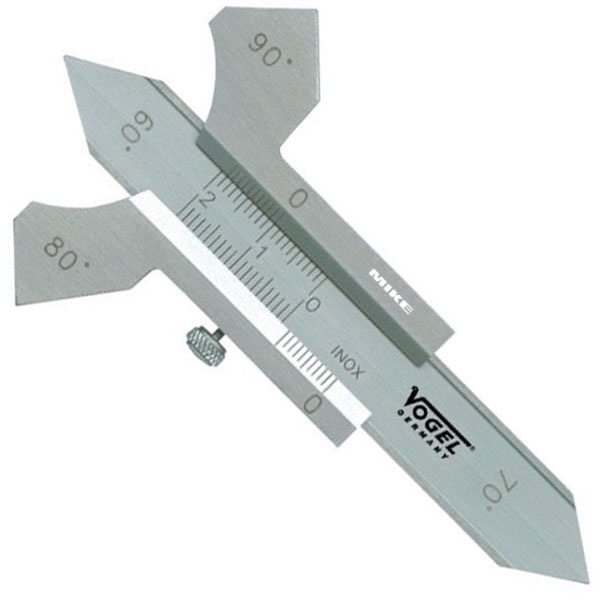

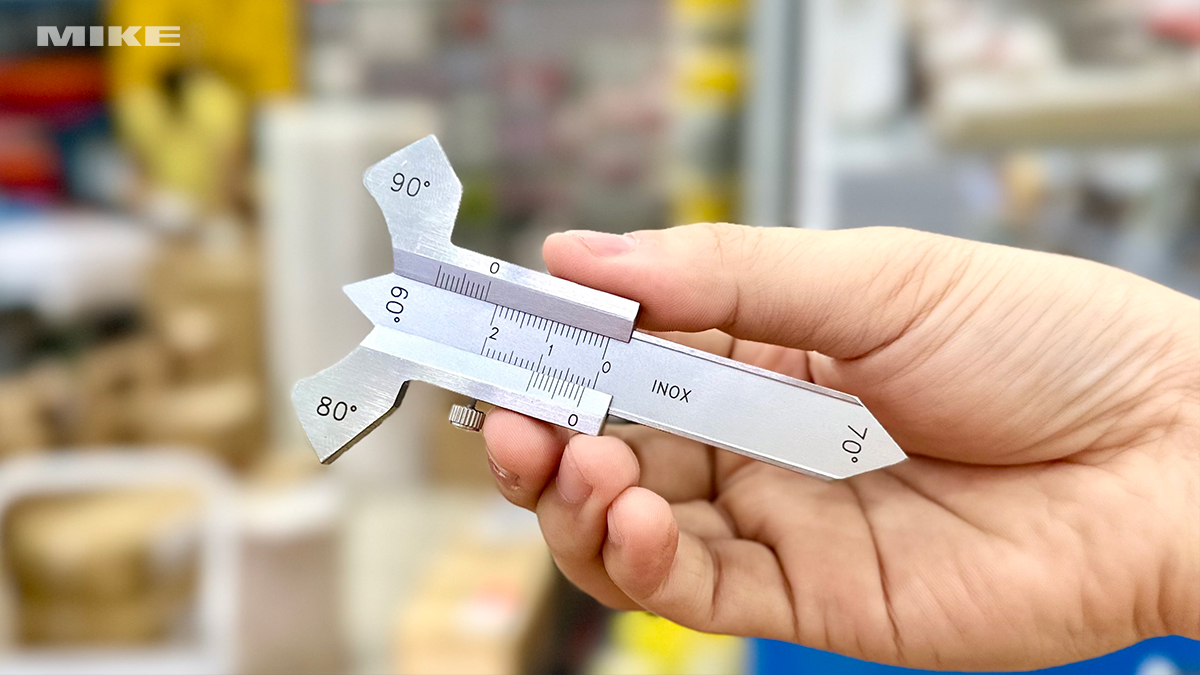

Thước đo chiều cao đường hàn 474403 thang đo 0-20mm

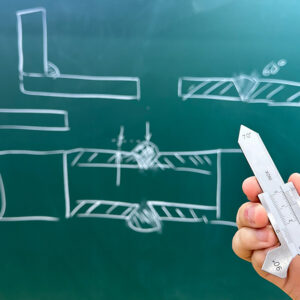

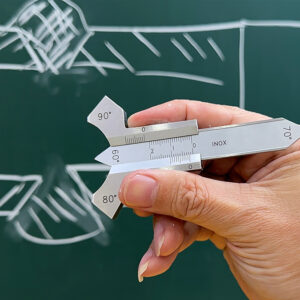

Cơ cấu siết cố định giúp giữ nguyên vị trí đo, tránh sai số khi đọc số liệu. Nhờ cấu tạo nhỏ gọn, kích thước chỉ 98 × 59 × 5,2 mm, thước dễ dàng mang theo và thao tác tại công trường hoặc trong nhà xưởng.

Mã hàng: 474403
Dải đo chiều cao mối hàn: 0–20 mm

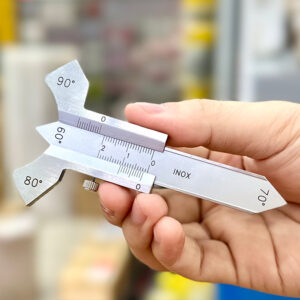

Độ chia vernier: 0,1 mm
Góc kiểm tra hàn: 60°, 70°, 80°, 90°

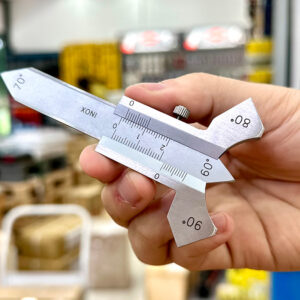

Chất liệu: Thép không gỉ đã tôi cứng, mài mịn
Mặt thước: Mạ chrome mờ
Cơ cấu cố định: Có vít siết
Kích thước tổng thể: 98 × 59 × 5,2 mm
Cung cấp chứng chỉ hiệu chuẩn: Theo yêu cầu

Ứng dụng và thuật ngữ liên quan thước đo mối hàn

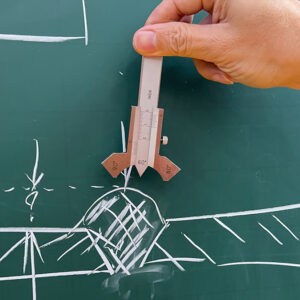

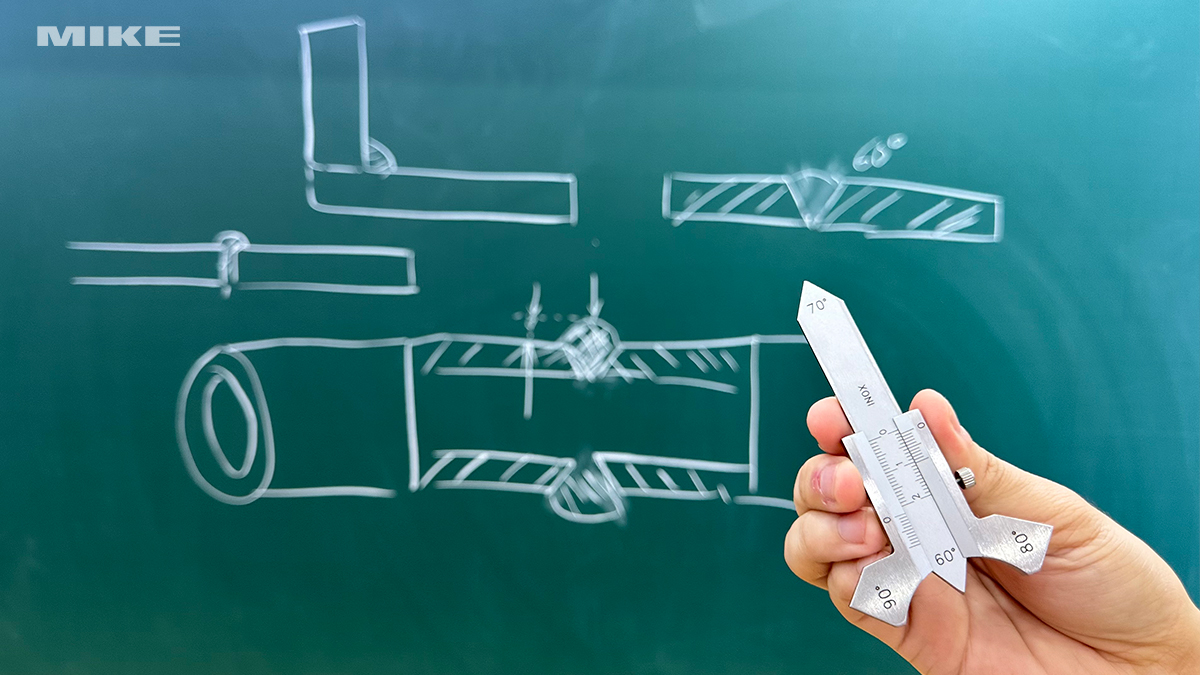

Thước đo chiều cao đường hàn thường dùng trong kiểm tra chất lượng mối hàn sau gia công. Đặc biệt trong ngành kết cấu thép, chế tạo nồi hơi, đóng tàu và lắp đặt đường ống áp lực. Thuật ngữ "vernier" chỉ cơ cấu thước phụ giúp đọc chính xác đến 0,1 mm. "Flat welding seams" là mối hàn phẳng, "corner welds" là mối hàn góc.

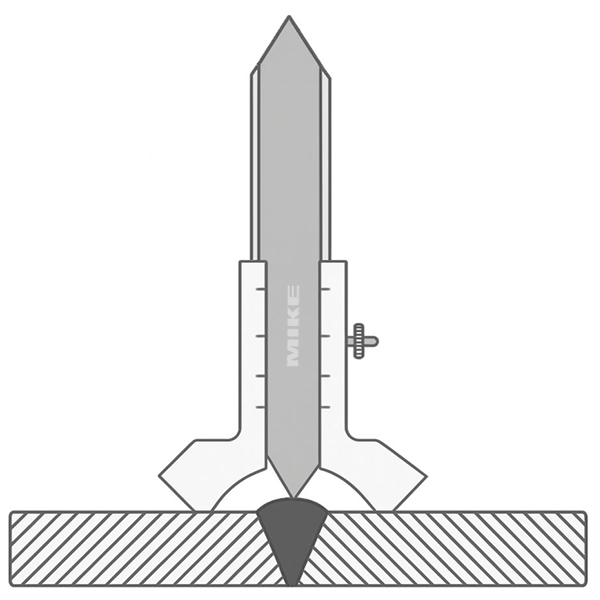

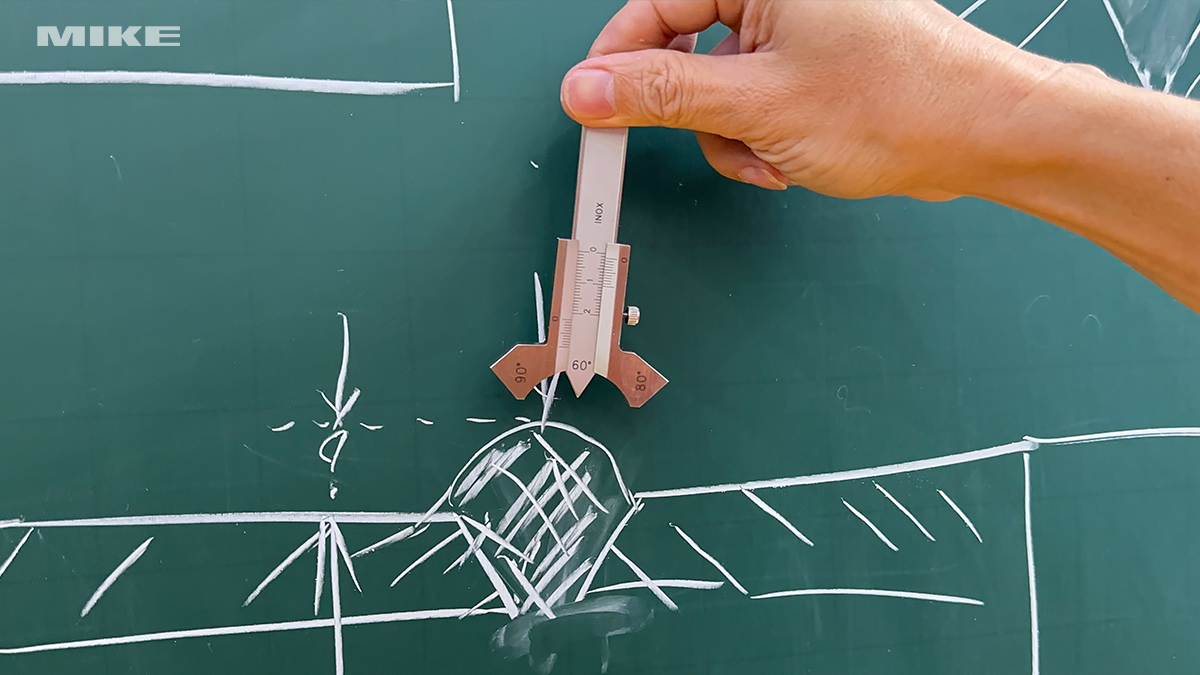

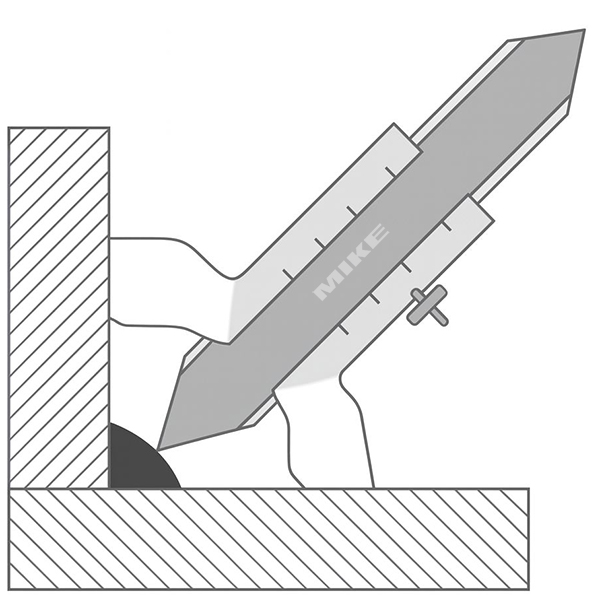

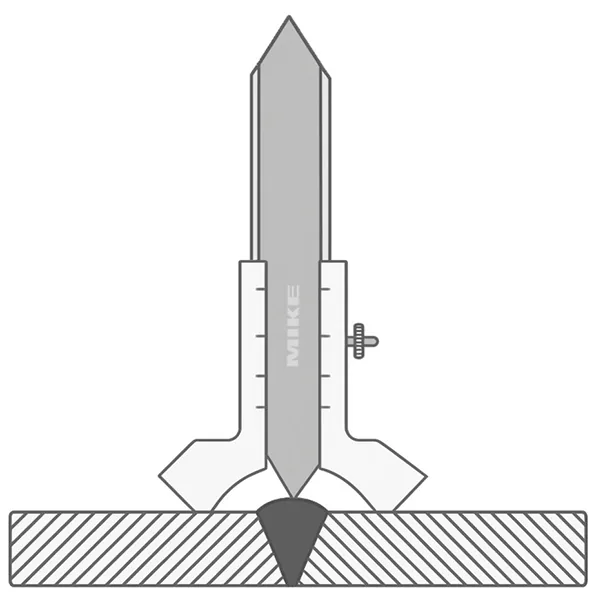

Đo mối hàng phẳng	Đo mối hàn góc

Các góc kiểm tra như 60°, 70°, 80°, 90°. Giúp kiểm soát góc vát hoặc góc tiếp xúc giữa các chi tiết. Dụng cụ này thường được gọi là thước đo mối hàn. Thước kiểm tra mối hàn hoặc thước đo chiều cao đường hàn tùy theo mục đích sử dụng.

Các chỉ số góc trên thước đo chiều cao mối hàn dùng để làm gì?

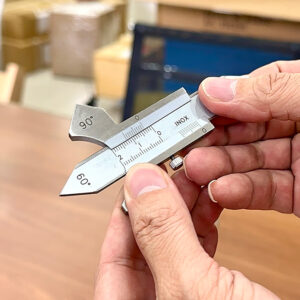

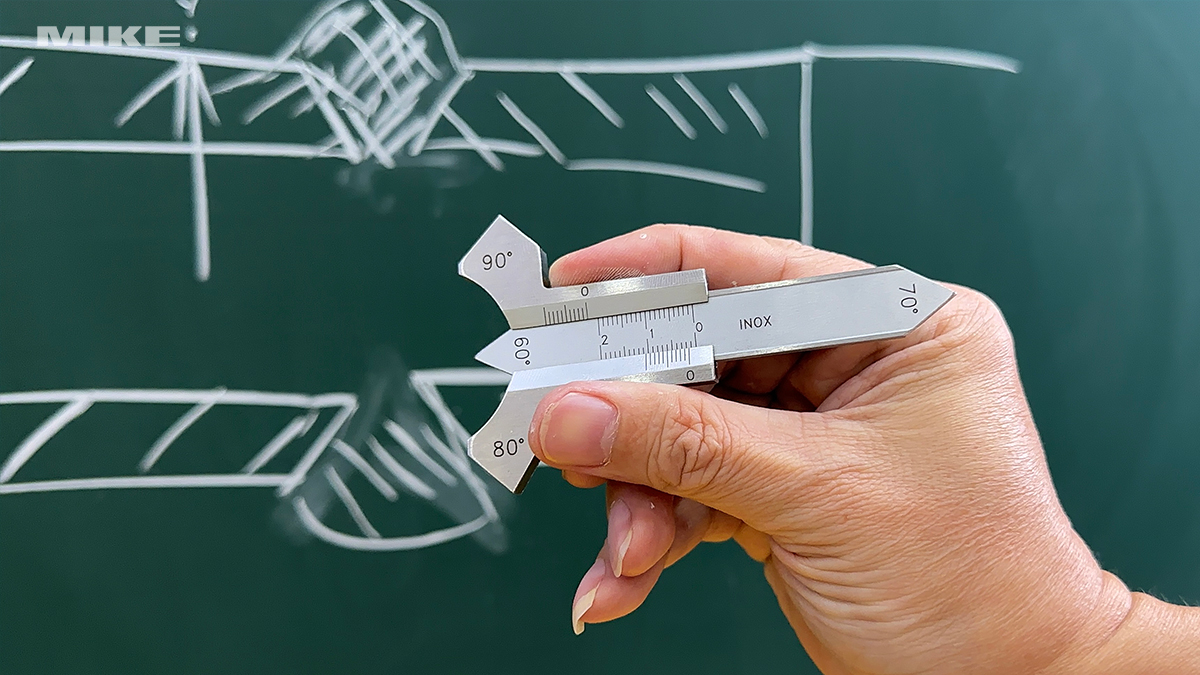

Trên thước đo chiều cao đường hàn Vogel Germany 474403 có khắc các góc chuẩn 60°, 70°, 80° và 90°. Những con số này không phải để trang trí mà phục vụ trực tiếp cho việc kiểm tra hình dạng mối hàn.

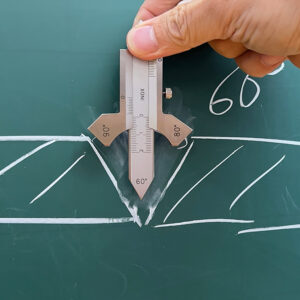

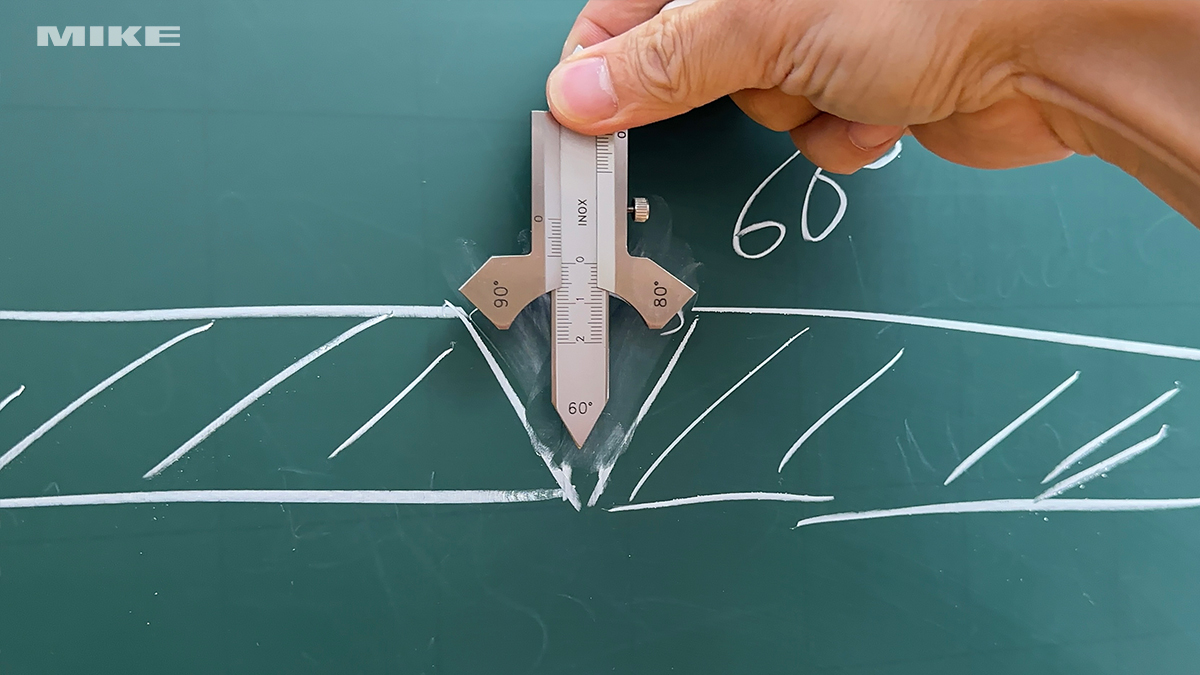

60°, 70°, 80°: dùng để đo và so sánh góc vát mép khi gia công phôi trước khi hàn, đặc biệt cho mối hàn giáp mối dạng chữ V hoặc chữ X. Người thợ đặt cạnh góc của thước vào mép vát, nếu trùng khớp tức là góc đã được gia công đúng tiêu chuẩn.
90°: dùng để kiểm tra nhanh độ vuông góc của chi tiết hoặc kiểm tra góc của mối hàn sau khi hoàn thiện.

Nhờ tích hợp sẵn nhiều góc thường gặp trong hàn cơ khí, thước giúp thợ hàn kiểm tra nhanh mà không cần mang theo nhiều dưỡng góc rời.
