Cảo chữ F

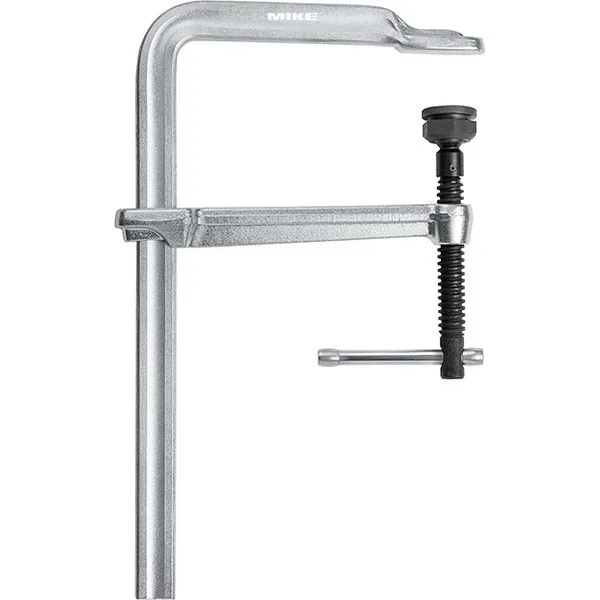

Vam chữ F BESSEY SGTM, ngàm sâu 200 mm, má kẹp nghiêng 35°, lực kẹp lên đến 8.500 N

★ 5.0 (1 đánh giá)
Đã bán: 3
Lượt xem: 0
Nhập khẩu từ: CHLB Đức
Xuất xứ: CHLB Đức

Lực kẹp 8.500 N với mô-men xiết 40 Nm, vam chữ F BESSEY SGTM có ngàm sâu 200 mm và má kẹp nghiêng tới 35°. Tấm áp lực ngàm dưới bằng thép sinter chịu nhiệt, thanh ray thiết diện 30x15 mm chịu tải cao. Ngàm trên đặc nguyên khối, thép tôi mạ kẽm chống ăn mòn. Phục vụ hàn kết cấu kim loại, công việc thợ nguội, lắp dựng nhà xưởng yêu cầu độ sâu kẹp lớn.

SKU: SGTM
Có 2 biến thể
5.597.000,0 đ - 7.340.000,0 đ
Trạng thái kho: Tuỳ theo mã hàng
Giá tham khảo, gồm VAT
Mô tả

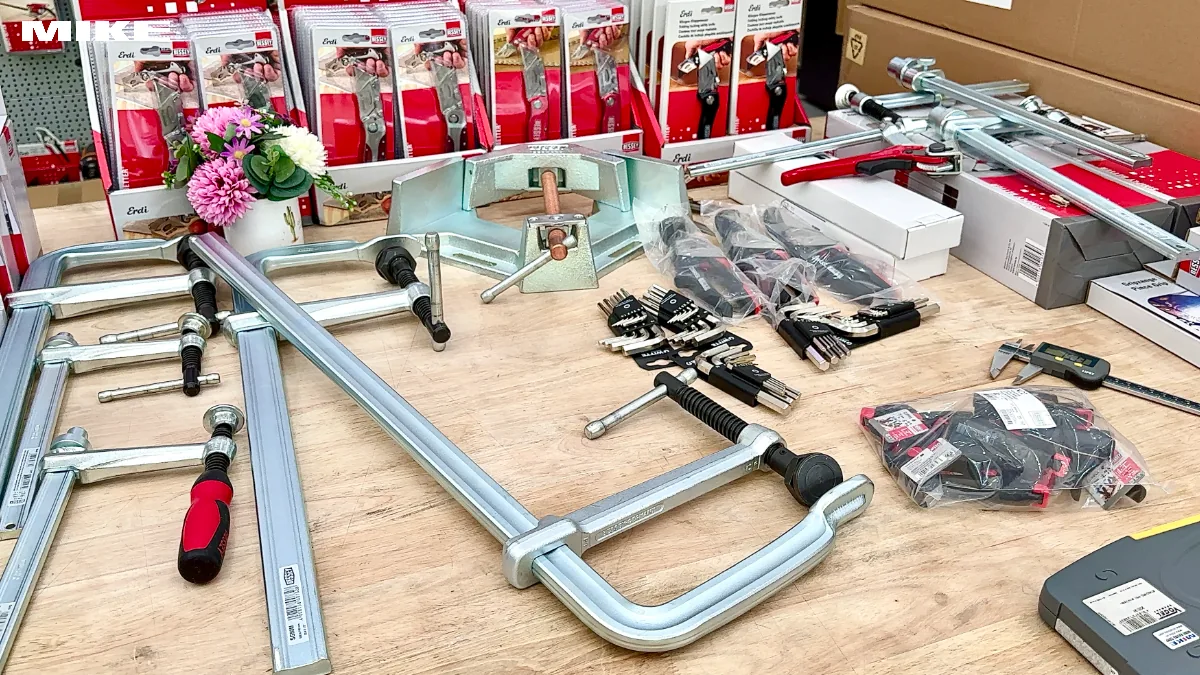

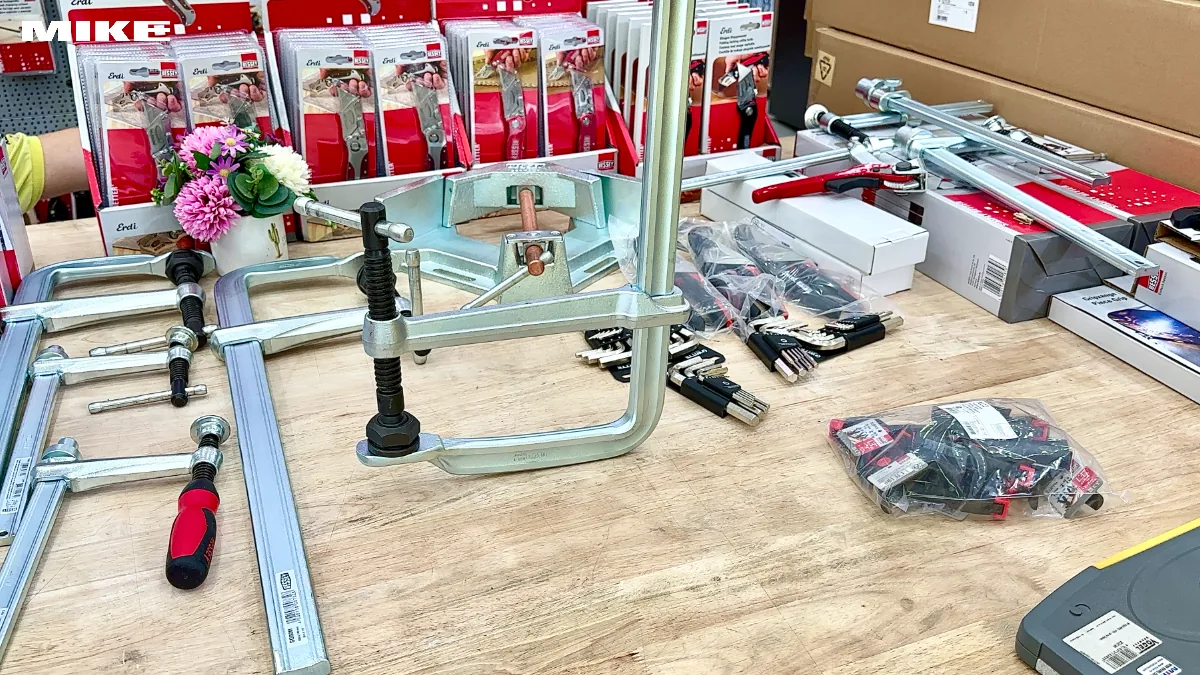

Vam chữ F ngàm sâu 200mm BESSEY SGTM cung cấp lực kẹp 8.500 N, phục vụ các ứng dụng yêu cầu độ sâu tiếp cận lớn trong xây dựng kim loại và lắp dựng nhà xưởng. Thanh ray thiết diện chữ I 30x15 mm chịu tải cao, ngàm trên đặc nguyên khối bằng thép tôi mạ kẽm. Má kẹp có thể nghiêng tới 35° nhờ tấm áp lực bằng thép sinter chịu nhiệt, giúp điều chỉnh góc tiếp cận linh hoạt khi kẹp phôi không song song. Mô-men xiết 40 Nm đảm bảo giữ chặt vật liệu trong suốt quá trình gia công.

Cấu tạo từ thép cuộn tôi phosphat hóa tăng khả năng chống ăn mòn, trục vít ren hình thang mạ kẽm hoạt động ổn định. Tay vặn kiểu chữ T bằng thép cho phép tác động lực đều, không trượt tay khi vận hành.

Cấu tạo và vật liệu vam chữ F ngàm sâu 200mm

Thanh ray và ngàm kẹp

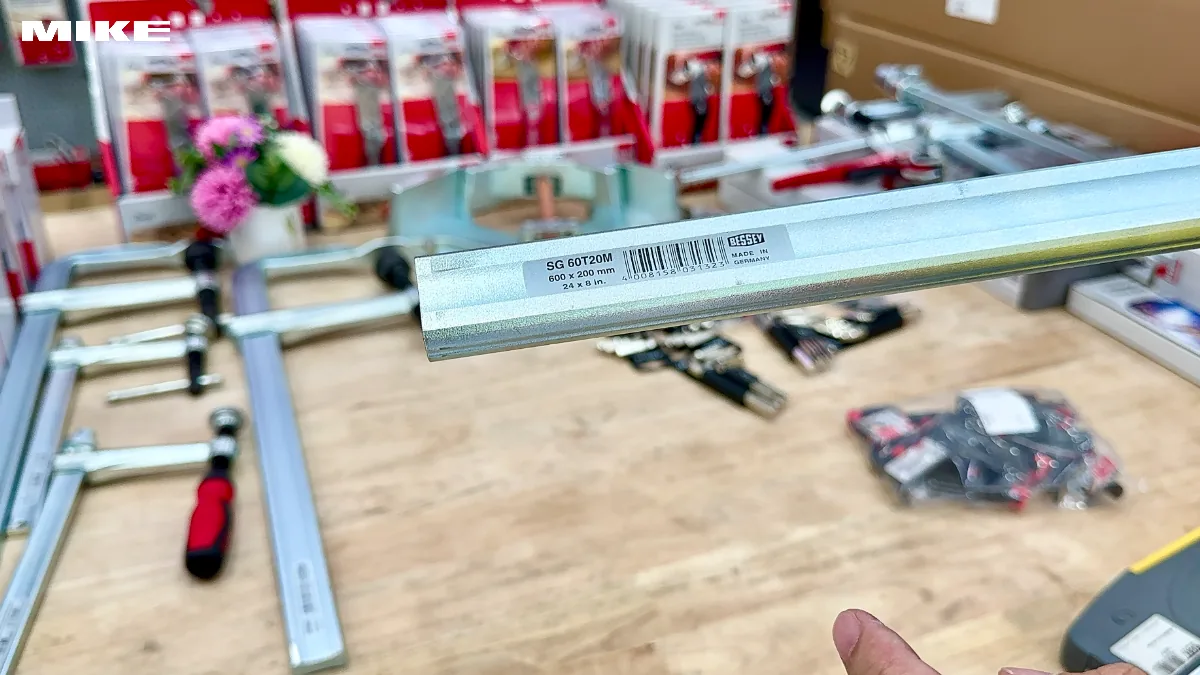

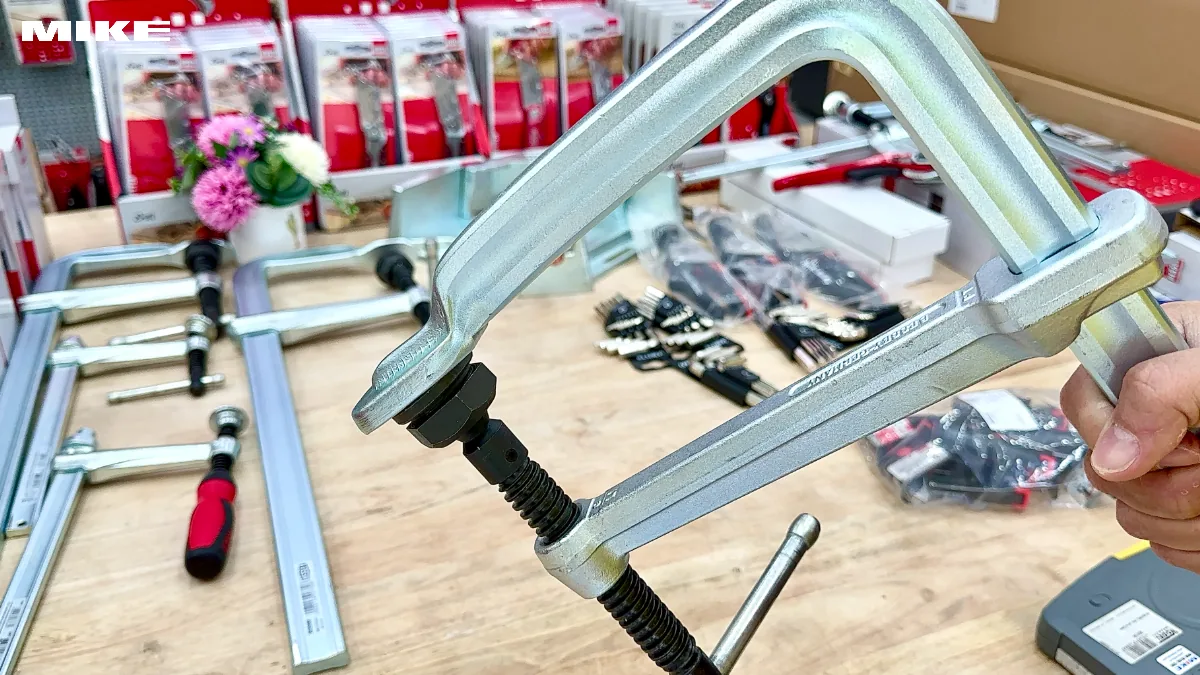

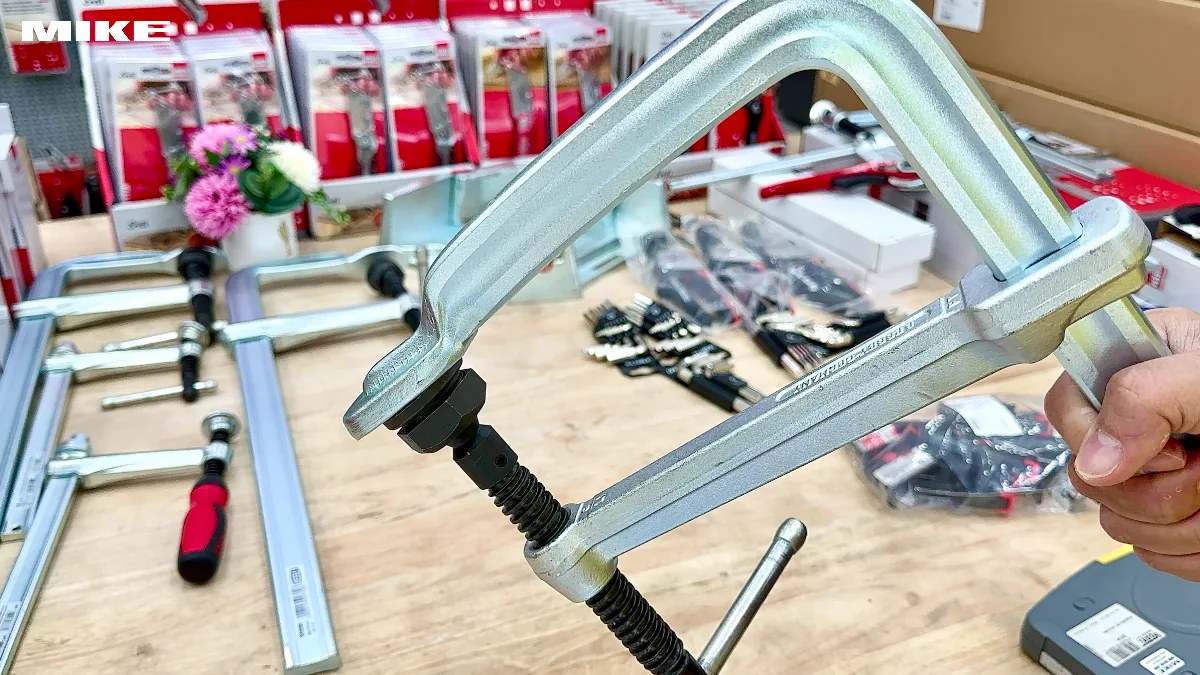

Thanh ray thiết diện chữ I 30x15 mm làm từ thép cuộn tôi, phosphat hóa toàn bộ bề mặt. Ngàm trên đặc nguyên khối, ngàm dưới gắn tấm áp lực bằng thép sinter chịu nhiệt. Tấm áp lực có thể nghiêng tới 35°, tạo góc tiếp xúc linh hoạt với bề mặt phôi không phẳng hoặc cần kẹp xiên.

  • Thanh ray thiết diện 30x15 mm, thép cuộn tôi phosphat hóa
  • Ngàm trên đặc nguyên khối, thép tôi mạ kẽm
  • Tấm áp lực ngàm dưới bằng thép sinter chịu nhiệt
  • Góc nghiêng má kẹp tối đa 35°
  • Độ sâu ngàm 200 mm

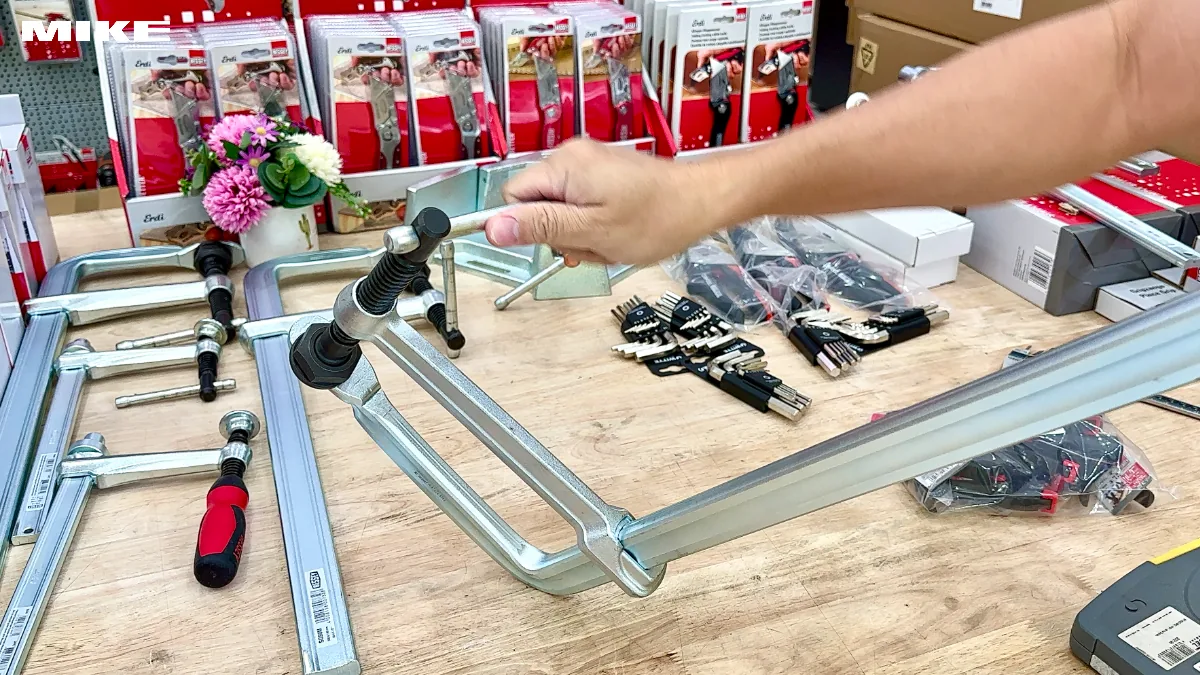

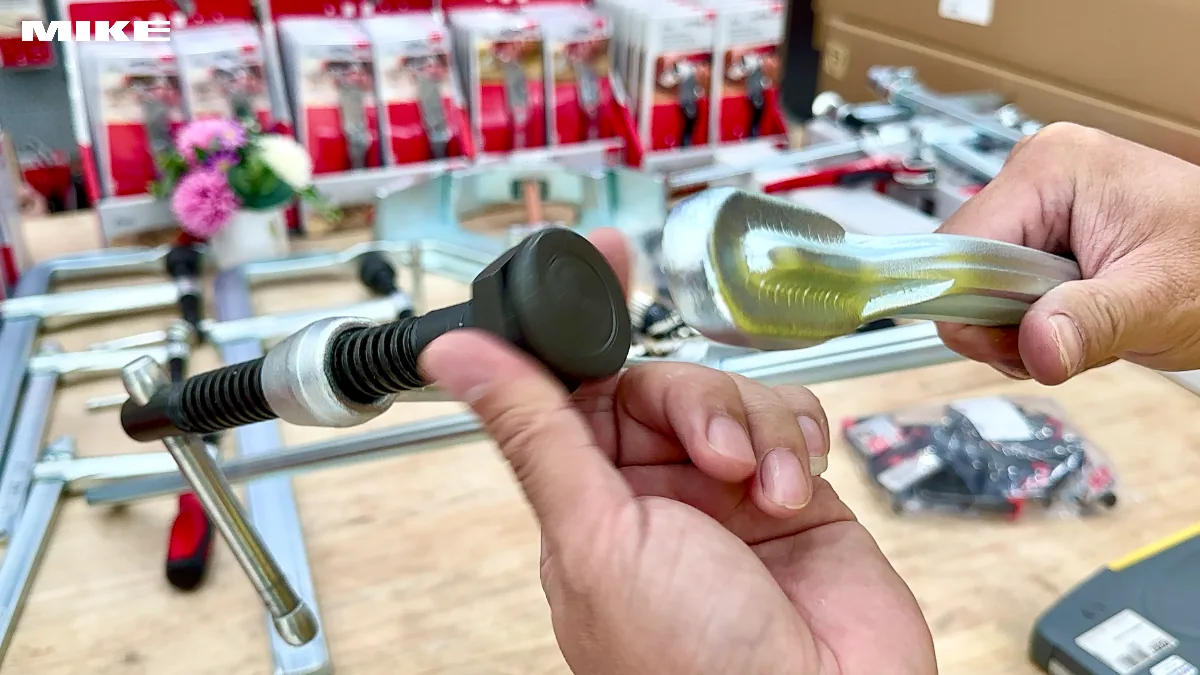

Trục vít ren hình thang mạ kẽm, tay vặn chữ T bằng thép đảm bảo độ bền cao. Cơ cấu truyền lực thiết kế chịu mô-men xiết 40 Nm mà không biến dạng.

Lực kẹp và khả năng chịu tải

Lực kẹp danh định 8.500 N tương đương khả năng giữ phôi khoảng 850 kg khi treo thẳng đứng. Mô-men xiết 40 Nm cho phép tác động lực đủ lớn mà không cần dụng cụ hỗ trợ. Thiết diện thanh ray 30x15 mm chịu uốn tốt, hạn chế võng khi kẹp vật liệu nặng hoặc kẹp ở vị trí xa ngàm cố định.

  • Lực kẹp 8.500 N
  • Mô-men xiết 40 Nm
  • Thiết diện thanh ray 30x15 mm chịu uốn cao
  • Tấm áp lực thép sinter chịu nhiệt, không biến dạng dưới tải trọng

Cơ cấu ren hình thang giảm ma sát, tăng hiệu suất truyền lực từ tay vặn xuống ngàm kẹp. Bề mặt phosphat hóa chống ăn mòn trong môi trường xưởng có bụi kim loại và dầu mỡ.

Ứng dụng thường gặp

Vam chữ F ngàm sâu 200mm phục vụ hàn kết cấu kim loại, lắp dựng khung nhà xưởng, công việc thợ nguội yêu cầu kẹp phôi dày hoặc kẹp từ mép vào sâu. Má kẹp nghiêng 35° hỗ trợ kẹp các chi tiết có bề mặt xiên, giảm nhu cầu dùng miếng lót hoặc điều chỉnh vị trí phôi. Dùng trong lắp ráp kết cấu thép, hàn ống, gia công cơ khí nặng.

Bảo dưỡng và vận hành

Làm sạch ray bằng dung môi sau mỗi ca làm việc, loại bỏ bụi kim loại và dầu mỡ bám trên bề mặt trượt. Bôi trơn trục vít và mặt kẹp định kỳ bằng mỡ chịu tải. Kiểm tra độ mòn tấm áp lực thép sinter, thay thế khi bề mặt tiếp xúc bị lõm sâu hoặc nứt. Tay vặn phải luôn khô ráo, không dính dầu mỡ để tránh trượt tay khi xiết. Không dùng dụng cụ hỗ trợ kéo dài tay vặn, không dùng vam để nâng, kéo hoặc cố định hàng hóa trong vận chuyển.


Thuyết minh kỹ thuật

  • Độ sâu ngàm: 200 mm
  • Lực kẹp: 8.500 N
  • Mô-men xiết: 40 Nm
  • Góc nghiêng má kẹp: tối đa 35°
  • Thiết diện thanh ray: 30 x 15 mm (chữ I)
  • Vật liệu thanh ray: thép cuộn tôi, phosphat hóa
  • Vật liệu ngàm trên: thép tôi, mạ kẽm
  • Vật liệu tấm áp lực ngàm dưới: thép sinter chịu nhiệt
  • Vật liệu trục vít: thép ren hình thang, mạ kẽm
  • Vật liệu tay vặn: thép, kiểu chữ T
Bảng giá & Đặt hàng
Kéo thả để sắp xếp
Mã SKU Giá (VND) Mua Tồn kho Thiết diện ray Trọng lượng Độ mở ngàm Độ sâu ngàm kẹp
SG30T20M 5.597.000,0 đ 30x15mm 3.390g 300mm 200mm
SG60T20M 7.340.000,0 đ 30x15mm 4.300g 600mm 200mm
