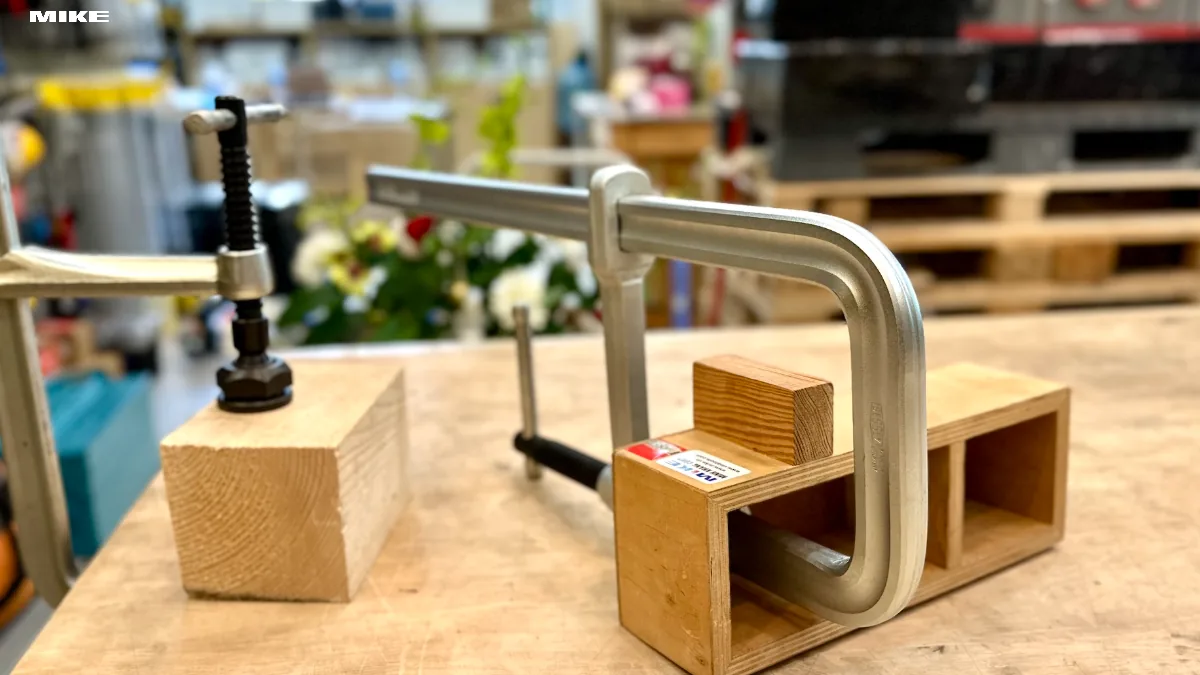

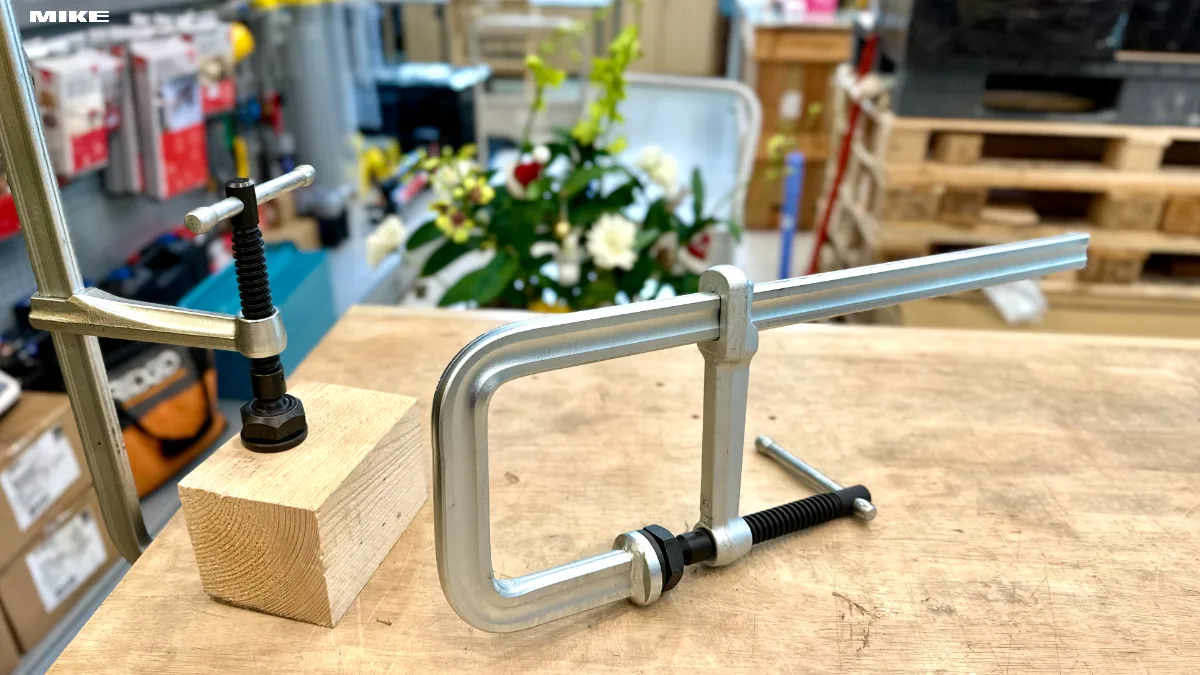

Vam chữ U thép nguyên khối BESSEY SGU, ngàm mở 300 mm, họng sâu140 mm, lực xiết 12.000 N

Vam chữ U thép nguyên khối BESSEY SGU mang lại lực xiết lên đến 12.000 N khi vặn ở mô-men 40 Nm, đáp ứng yêu cầu kẹp chặt phôi kim loại trong gia công, hàn và lắp ráp kết cấu. Cánh tay cố định hình chữ U được gia công từ một khối thép nguyên khối, qua tôi nhiệt để tăng độ cứng và khả năng chống xoắn, giúp duy trì độ chính xác khi chịu tải trọng lớn. Cấu tạo này đặc biệt hữu ích khi kẹp các profile chữ T hoặc chữ T kép, nhờ khả năng kẹp đôi hai bên.

Tấm áp suất chịu nhiệt tích hợp lõi thép thiêu kết ngâm dầu, có thể nghiêng đến 35° để tiếp xúc tốt với bề mặt nghiêng hoặc không song song. Thiết kế này kéo dài tuổi thọ tấm áp và cho phép thay thế khi cần. Cánh tay trượt rèn từ thép tôi chịu được tải trọng cao, trục vít ren hình thang được tôi cứng và lăn ép, tăng khả năng chống mài mòn.

Đặc điểm kỹ thuật vam chữ U thép nguyên khối BESSEY SGU

Cấu tạo cánh tay cố định và trượt

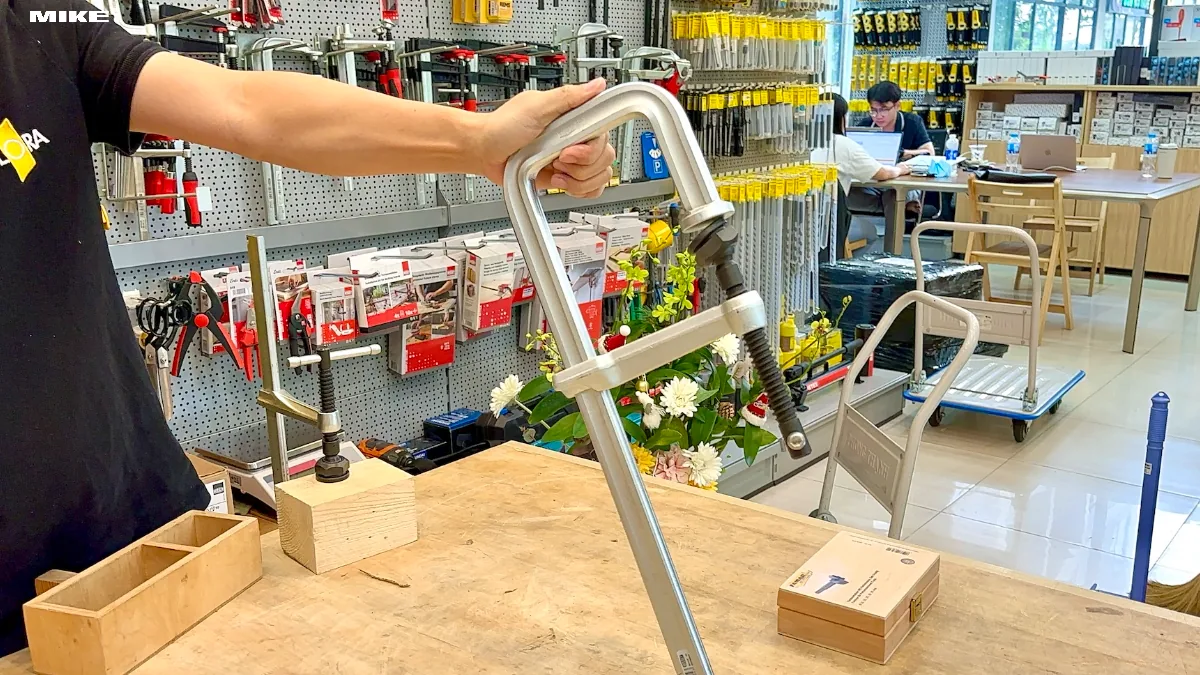

Cánh tay cố định hình chữ U gia công từ thép nguyên khối, tôi nhiệt toàn bộ để đạt độ cứng đồng đều, chống xoắn và biến dạng khi chịu lực kéo lớn. Ray dày ở hai cạnh, lõm ở giữa, tạo mô-men kháng uốn cao. Cánh tay trượt rèn từ thép tôi, di chuyển dọc ray để điều chỉnh khoảng kẹp, chịu được va đập và rung lắc trong môi trường xưởng.

• Cánh tay cố định: thép nguyên khối, tôi nhiệt, mạ kẽm
• Cánh tay trượt: thép rèn tôi, mạ kẽm

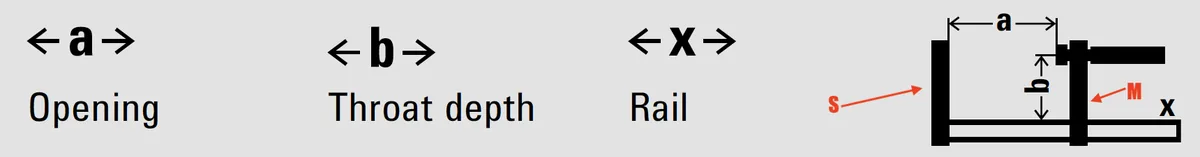

• Ngàm mở tối đa: 300 mm
• Họng sâu: 140 mm
• Độ sâu kẹp: 100 mm và 130 mm
• Tiết diện ray: 30×15 mm

Thiết kế nguyên khối giúp vam chịu được mô-men xoắn cao mà không bị lệch hoặc cong, quan trọng khi kẹp phôi nặng hoặc khi cần độ chính xác cao trong hàn và lắp ghép.

Tấm áp suất chịu nhiệt và khả năng nghiêng

Tấm áp làm từ thép, phốt phát hóa, tích hợp lõi thép thiêu kết ngâm dầu có tính trượt và chạy khô tốt. Tấm có thể nghiêng đến 35° để ôm sát bề mặt nghiêng, không đồng phẳng hoặc profile có góc, đảm bảo phân bố áp lực đều và giảm trượt. Khả năng chịu nhiệt giúp tấm áp không bị biến dạng khi kẹp phôi trong quá trình hàn hoặc gia công nhiệt.

• Vật liệu tấm áp: thép phốt phát hóa, lõi thép thiêu kết ngâm dầu
• Góc nghiêng tối đa: 35°
• Có thể thay thế khi mòn
• Chịu nhiệt, tuổi thọ cao

Lõi thép thiêu kết có độ xốp nhỏ giữ dầu bôi trơn, giảm ma sát và mài mòn khi trượt trên phôi, kéo dài thời gian sử dụng giữa các lần bảo dưỡng.

Trục vít và tay vặn

Trục vít ren hình thang được tôi cứng và lăn ép, tăng độ bền bề mặt và khả năng chống mài mòn. Ren hình thang cho hiệu suất truyền lực tốt, ít bị kẹt và dễ vận hành. Tay vặn bằng thép mạ kẽm, đầu tròn thuận tay, có bulông lục giác cho phép vặn bằng cờ lê khi cần mô-men cao.

• Trục vít: thép tôi cứng, ren hình thang lăn ép, phốt phát hóa
• Tay vặn: thép mạ kẽm, đầu tròn, bulông lục giác
• Mô-men xiết khuyến nghị: 40 Nm
• Lực xiết đạt được: 12.000 N

Tay vặn phải luôn sạch dầu mỡ để tránh trượt tay khi vặn. Không sử dụng đòn bẩy kéo dài hoặc dụng cụ động lực để vặn quá mô-men quy định, tránh làm hỏng ren hoặc biến dạng cấu trúc.

Ứng dụng thường gặp

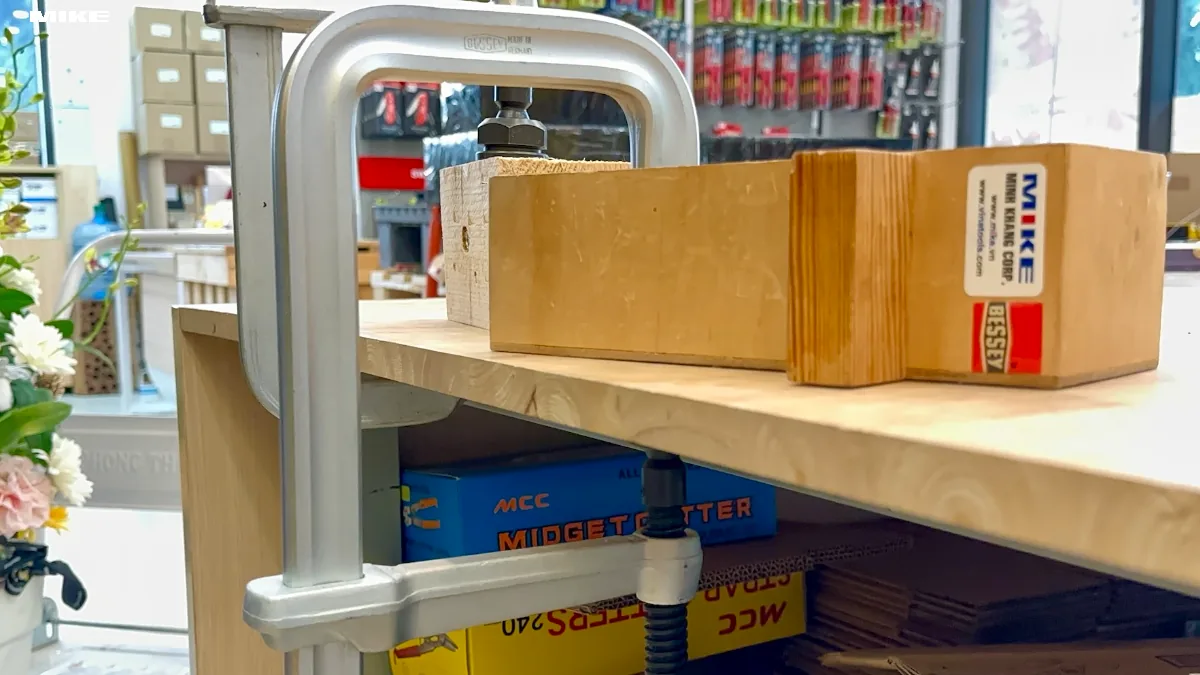

Vam chữ U BESSEY SGU phù hợp với gia công kim loại, hàn kết cấu thép, lắp ráp khung máy, kẹp profile chữ T, chữ I, chữ U trong xưởng cơ khí. Khả năng kẹp đôi hai bên đặc biệt hữu ích khi cần cố định profile chữ T kép hoặc các chi tiết có mặt cắt phức tạp. Tấm áp nghiêng giúp kẹp chắc trên bề mặt không song song, giảm nhu cầu chèn đệm.

Hướng dẫn an toàn và bảo quản

Chỉ sử dụng vam ở trạng thái nguyên bản, không cải tạo hoặc hàn thêm chi tiết. Kiểm tra vam trước mỗi lần dùng, đảm bảo không có vết nứt, biến dạng hoặc mòn bất thường. Đeo kính bảo hộ, găng tay và giày an toàn khi vận hành. Tay vặn phải sạch dầu mỡ. Không dùng vam để nâng, kéo, tựa hoặc buộc hàng vận chuyển.

Chỉ vặn bằng tay, không dùng đòn bẩy hoặc dụng cụ động lực. Không để vam cố định lâu dài trên phôi. Kiểm tra định kỳ chốt giới hạn hành trình. Bảo quản nơi khô ráo, tra dầu nhẹ trục vít và ray trượt sau khi dùng. Chỉ dùng phụ tùng chính hãng BESSEY khi thay thế.
