Máy đo bề dày thành chai Minitest FH – ElektroPhysik Germany

Tình trạng:

Cho phép đặt hàng trước

Mã: 80-190-0000

Thích hợp cho chai, thùng chứa, vật liệu composite, nhôm và titan. Thiết bị sử dụng xử lý tín hiệu số, hiệu chuẩn nhanh AI, chuyển dữ liệu qua USB, RS232C, Bluetooth và hỗ trợ nhiều cảm biến cho các nhiệm vụ đo lường khác nhau.

Cho phép đặt hàng trước

Mô tả

Máy đo bề dày thành chai MiniTest FH là một thiết bị đo tiên tiến, kết hợp nhiều cải tiến công nghệ hiện đại để đáp ứng các yêu cầu đo lường chính xác. Được sản xuất tại Đức từ năm 1947, MiniTest FH nổi bật với khả năng đo chính xác độ dày của các vật liệu không chứa sắt lên đến 24mm.

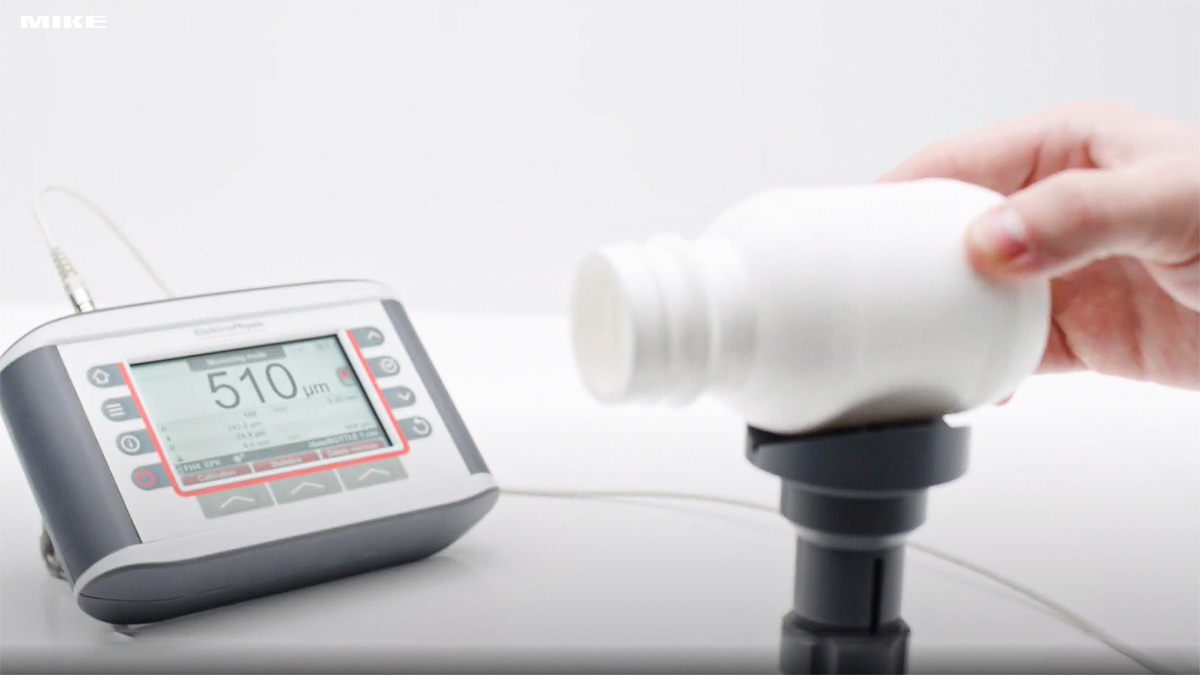

Thiết bị này không chỉ thích hợp cho các loại bao bì như chai và thùng chứa làm từ thủy tinh và nhựa, mà còn hiệu quả trong việc đo lường các vật liệu composite, các bộ phận bằng nhôm và titan có hình dạng phức tạp trong ngành sản xuất hàng không và ô tô. MiniTest FH sử dụng phương pháp xử lý tín hiệu số tích hợp cảm biến SIDSP®, giúp cung cấp độ chính xác cao nhất bằng cách truyền các giá trị đo được đã xử lý số từ cảm biến đến đơn vị đánh giá.

Máy đo bề dày thành chai Minitest FH – ElektroPhysik Germany Máy đo bề dày thành chai Minitest FH – ElektroPhysik Germany Máy đo bề dày thành chai Minitest FH – ElektroPhysik Germany

Chức năng hiệu chuẩn nhanh dựa trên AI giúp tối ưu hóa độ chính xác của các giá trị đo chỉ trong vài giây bằng cách nhấn một phím. Thiết bị có khả năng chuyển dữ liệu qua nhiều giao diện khác nhau như USB, RS232C hoặc Bluetooth, cho phép nhập trực tiếp các giá trị đo vào bảng tính Excel hoặc phần mềm đánh giá khác.

Máy đo bề dày thành chai Minitest FH

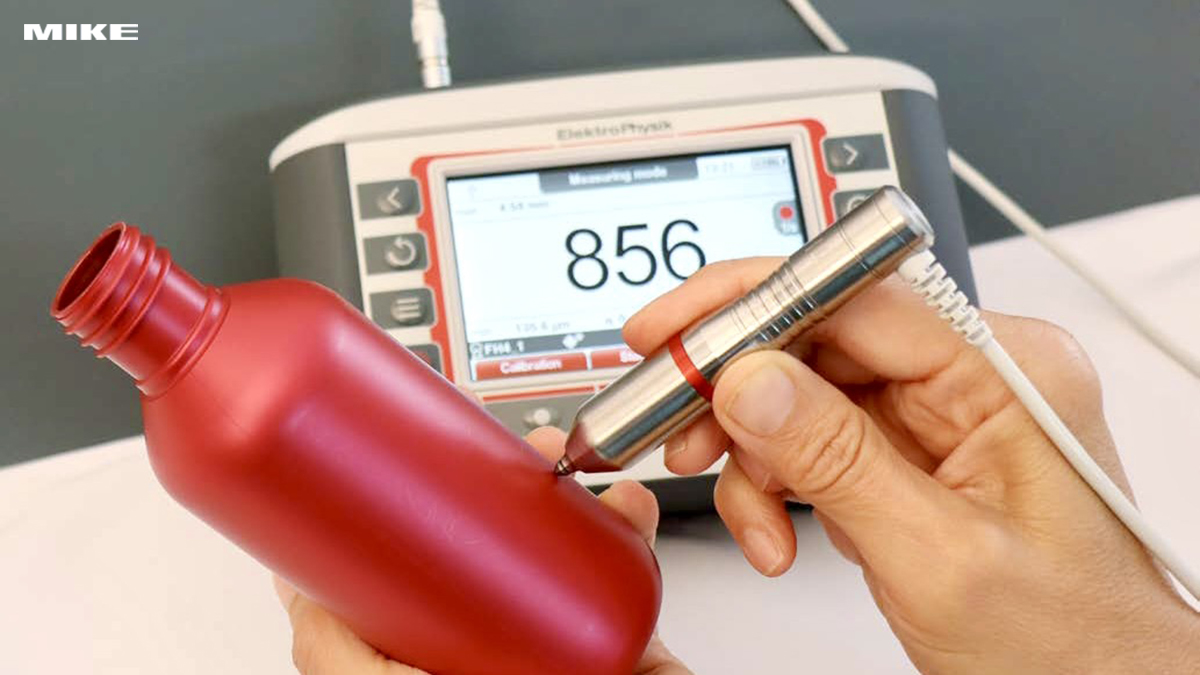

Với thiết kế nhỏ gọn và dễ dàng sử dụng, ElektroPhysik MiniTest FH là công cụ lý tưởng cho các phòng thí nghiệm chất lượng và trong quá trình sản xuất. Máy đo này cung cấp các phép đo không phá hủy với độ chính xác cao trên mọi vật liệu không từ tính, bất kể kích thước và hình dạng.

Ngay cả những phép đo trên các cạnh sắc, đường kính hẹp hoặc hình dạng phức tạp cũng có thể thực hiện dễ dàng. MiniTest FH còn hỗ trợ nhiều loại cảm biến với các dải đo khác nhau, đáp ứng đa dạng các nhiệm vụ đo lường, từ các ứng dụng tiêu chuẩn đến các ứng dụng đặc biệt trong lĩnh vực y tế và công nghiệp.

Thông số kỹ thuật của MiniTest FH

  • Nguyên lý đo: Từ tính
  • Độ lặp lại: Tốt hơn ± (1 µm + 0,5 % giá trị đọc)
  • Độ phân giải ban đầu: 0,1 µm (FH2)
  • Các chế độ hiệu chuẩn: Hiệu chuẩn nhà máy, hiệu chuẩn không, hiệu chuẩn không + 4 điểm
  • Đơn vị đo: Hệ mét (µm, mm), hệ inch (mils, inch)
  • Đánh giá thống kê: Số liệu, xu hướng và biểu đồ
  • Tốc độ ghi dữ liệu: 1, 2, 5, 10, 20 lần đọc mỗi giây (có thể chọn)
  • Bộ nhớ dữ liệu: 2.000.000 lần đọc có thể lưu trữ trong hơn 200 lô
  • Giao diện: USB, Bluetooth, RS 232 C
  • Nhiệt độ môi trường: -10°C … + 60°C (Nhiệt độ lưu trữ -20°C … + 80°C)
  • Nguồn cung cấp: 8 x NiMH pin AA – sạc qua USB
  • Kích thước / Trọng lượng: 19,5 x 12 x 5 cm / 775 g

Tính năng của máy đo bề dày thành chai MiniTest FH

  • Đo độ dày chính xác cao lên đến 24mm cho các vật liệu không chứa sắt
  • Thích hợp cho nhiều loại bao bì như chai và thùng chứa làm từ thủy tinh và nhựa
  • Đo các vật liệu composite, nhôm và titan trong sản xuất hàng không và ô tô
  • Chức năng hiệu chuẩn nhanh dựa trên AI
  • Nhập dữ liệu trực tiếp vào phần mềm đánh giá
  • Chuyển dữ liệu qua USB, RS232C, Bluetooth
  • Hỗ trợ nhiều loại cảm biến với các dải đo khác nhau
  • Thiết kế nhỏ gọn và dễ dàng sử dụng
  • Đầu cảm biến chống mài mòn, có thể thay thế
  • Giao diện người dùng thân thiện điều khiển bằng menu
  • Vỏ chắc chắn với bảo vệ bằng cao su và giá đỡ tích hợp trong thiết kế IP 65

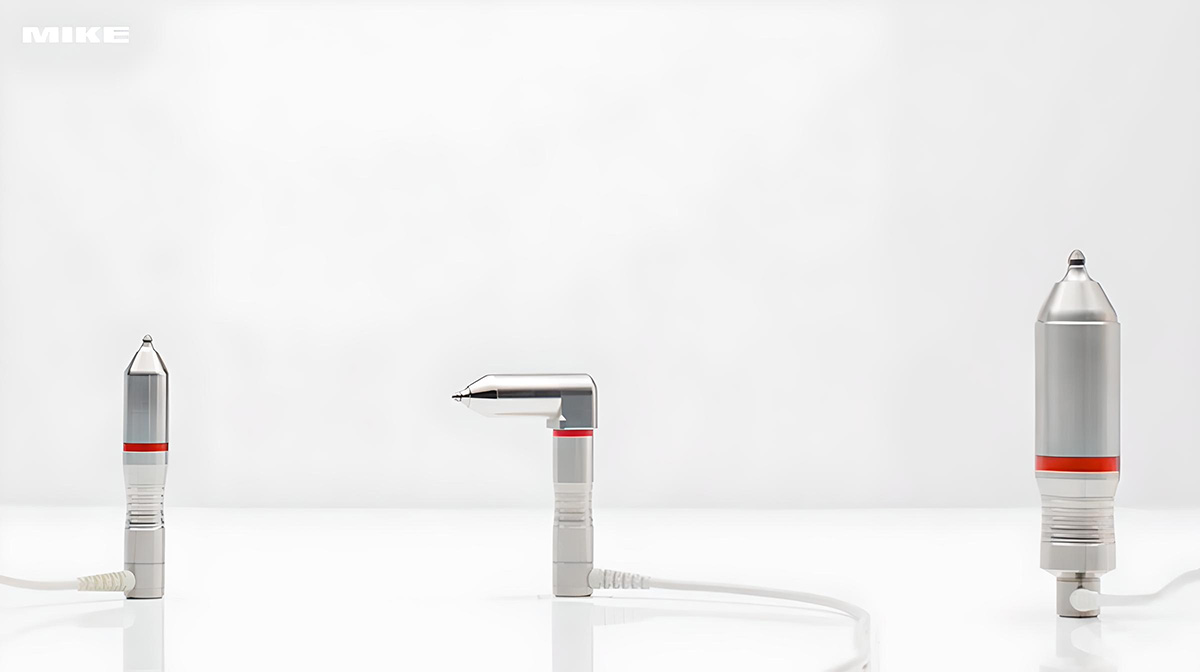

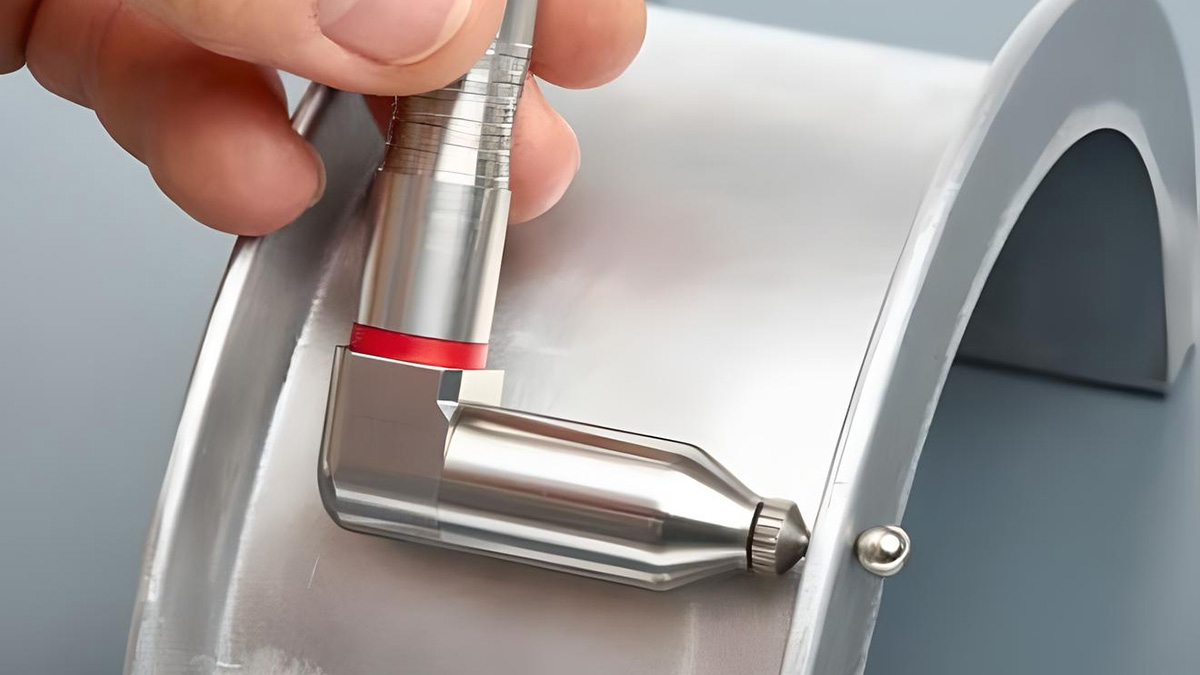

Máy đo độ dày MiniTest FH cũng có những phiên bản cảm biến đặc biệt dành cho các nhiệm vụ đo lường đặc thù. Chẳng hạn, cảm biến FH4-1 cho phép đo độ dày thành nhỏ trong các bộ phận y tế như ống, cơ quan nhân tạo, stent, bộ truyền dịch, và cảm biến FH4-Wire dành cho việc kiểm tra cánh tua-bin với khả năng đo độ dày thành qua dây đo được chèn vào các lỗ làm mát. Cảm biến FH10 và FH10-M thích hợp cho các bộ phận composite nhẹ có độ dày thành lớn, thường được sử dụng trong cơ khí, ô tô hoặc hàng không.

Máy đo bề dày thành chai Minitest FH – ElektroPhysik Germany Máy đo bề dày thành chai Minitest FH – ElektroPhysik Germany

Dưới đây là bảng các cảm biến và thông số của chúng cho máy đo MiniTest FH:

Đk Hiệu chuẩn Kích thước
Loại Cảm Biến Bi  Phạm Vi Nhà Máy ZERO Nhiều Điểm Cảm biến
dài x Ø
FH4 / FH4-M 1.5 mm,
2.5 mm,
4.0 mm
0 … 2.0 mm,
0 … 3.5 mm,
0 … 6.0 mm
± (10 µm + 3 %),
± (15 µm + 3 %),
± (30 µm + 3 %)
± (5 µm + 1.5 %),
± (8 µm + 1.5 %),
± (15 µm + 1.5 %)
± (3 µm + 1 %),
± (5 µm + 1 %),
± (10 µm + 1 %)
95.4 mm,
Ø16.9 mm
FH4-1 1.0 mm 0 … 1.3 mm ± (10 µm + 3 %) ± (5 µm + 1.5 %) ± (3 µm + 1 %) 95.4 mm,
Ø16.9 mm
FH4-Wire Dây ø 0.66 mm,
Dây ø 1.15 mm
0 … 7.0 mm,
0 … 13.0 mm
± (10 µm + 3 %),
± (15 µm + 3 %)
± (5 µm + 1.5 %),
± (8 µm + 1.5 %)
± (3 µm + 1 %),
± (5 µm + 1 %)
95.4 mm,
Ø16.9 mm
FH10 / FH10-M 2.5 mm,
4.0 mm,
6.0 mm
0 … 4.0 mm,
0 … 7.0 mm,
0 … 10.0 mm,
0 … 16.0 mm,
0 … 24.0 mm
± (15 µm + 3 %),
± (30 µm + 3 %),
± (50 µm + 3 %)
± (8 µm + 1.5 %),
± (15 µm + 1.5 %),
± (30 µm + 1.5 %),
± (60 µm + 3 %),
± (80 µm + 3 %)
± (5 µm + 1 %), ± (10 µm + 1 %),
± (20 µm + 1 %),
± (40 µm + 2 %),
± (60 µm + 2 %)
125.2 mm,
Ø29.2 mm
FH2 / FH2-M 1.5 mm,
2.5 mm,
4.0 mm
0 … 0.6 mm,
0 … 1.3 mm,
0 … 2.3 mm,
0 … 2.0 mm,
0 … 4.5 mm
± (10 µm + 3 %),
± (15 µm + 3 %),
± (30 µm + 3 %)
± (5 µm + 1.5 %),
± (8 µm + 1.5 %),
± (15 µm + 1.5 %),
± (30 µm + 3 %),
± (60 µm + 3 %)
± (3 µm + 1 %),
± (5 µm + 1 %),
± (10 µm + 1 %),
± (20 µm + 2 %),
± (40 µm + 2 %)
105.9 mm,
Ø15.2 mm

Các thông số trên được hiệu chuẩn bằng tiêu chuẩn chính xác của ElektroPhysik.

Ngoài ra, MiniTest FH còn có các phiên bản cảm biến nhỏ gọn như FH2 và FH2-M, được thiết kế đặc biệt để đo tại các điểm khó tiếp cận. Các cảm biến này rất lý tưởng cho các bộ phận nhỏ hoặc phức tạp có các rãnh, lỗ hoặc cấu trúc trang trí, thường gặp trong sản xuất và kiểm soát chất lượng các hộp mỹ phẩm. Các đầu cảm biến chống mài mòn làm bằng kim loại cứng, với lựa chọn thay thế đầu cảm biến khi cần thiết, cùng giao diện người dùng thân thiện, MiniTest FH mang lại trải nghiệm sử dụng tiện lợi và hiệu quả cao.

Máy đo bề dày thành chai Minitest FH – ElektroPhysik Germany

MiniTest FH là thiết bị đo độ dày thành chai với nhiều cải tiến vượt trội, đáp ứng đa dạng các nhu cầu đo lường trong các ngành công nghiệp khác nhau, từ bao bì, hàng không, ô tô, đến y tế và nhiều lĩnh vực khác.

Tiến bộ với công nghệ, thiết bị đo độ chính xác “Made in Germany” từ năm 1947. Đo độ dày với độ chính xác cao

MiniTest FH Máy đo độ dày thành bền bỉ

  • Đo các vật liệu không chứa sắt có độ dày lên đến 24mm
  • Thích hợp cho tất cả các loại bao bì như chai và thùng chứa bằng thủy tinh và nhựa
  • Cũng như cho các vật liệu composite, các bộ phận bằng nhôm và titan có hình dạng phức tạp trong sản xuất hàng không và ô tô
  • Độ chính xác tuyệt vời nhờ xử lý tín hiệu số
  • Nhập dữ liệu trực tiếp vào phần mềm đánh giá
  • Chức năng hiệu chuẩn nhanh dựa trên AI

Đo các vật liệu không chứa sắt có độ dày lên đến 24mm

Thích hợp cho tất cả các loại bao bì như chai và thùng chứa. Cũng như cho các vật liệu composite, các bộ phận bằng nhôm và titan có hình dạng phức tạp trong sản xuất hàng không và ô tô

Nhập dữ liệu trực tiếp vào phần mềm đánh giá

Sử dụng hiệu chuẩn nhanh sáng tạo, hiệu chuẩn không cho mỗi cảm biến và đường kính bi có thể được thực hiện trong vài giây chỉ bằng cách nhấn một phím để tăng độ chính xác của các giá trị đo được.

Chuyển dữ liệu MiniTest FH cung cấp nhiều giao diện khác nhau để chuyển dữ liệu sang PC hoặc trực tiếp vào hệ thống CAQ: các giá trị đo cá nhân cũng như toàn bộ số liệu thống kê có thể được chuyển qua USB, RS232C hoặc Bluetooth. Một tính năng đặc biệt là MiniTest FH cho phép chuyển trực tiếp các giá trị đo được vào bảng tính Excel hoặc phần mềm đánh giá khác qua giả lập bàn phím USB.

Phạm vi cảm biến rộng cho nhiều ứng dụng

Một loạt các cảm biến với các dải đo khác nhau, các bi tham chiếu và dây và các thiết kế khác nhau có sẵn để bao quát nhiều nhiệm vụ đo lường. Tất cả các cảm biến có sẵn đều sử dụng phương pháp SIDSP® (xử lý tín hiệu số tích hợp cảm biến) và cung cấp độ chính xác cao nhất bằng cách truyền các giá trị đo được đã xử lý số từ cảm biến đến đơn vị đánh giá.

MiniTest FH là một thiết bị đo di động cho các phép đo độ dày thành lên đến 24mm. Hình dạng vỏ công thái học cũng như cách xử lý dễ dàng khiến MiniTest FH trở thành công cụ đo lý tưởng trong sản xuất và trong bất kỳ phòng thí nghiệm chất lượng nào.

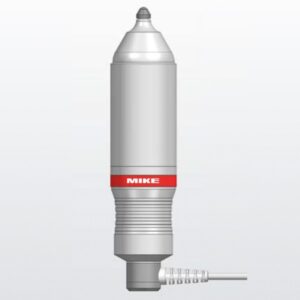

Cảm biến FH4 là cảm biến tiêu chuẩn cho nhiều ứng dụng trong sản xuất và kiểm soát chất lượng: Đo độ dày thành của các loại thân rỗng, chẳng hạn như chai, can, hộp mỹ phẩm, bao bì thực phẩm, các thành phần không chứa sắt trong nội thất ô tô hoặc máy bay, ống và vòi, các thành phần composite và nhiều hơn nữa.

MiniTest FH – Cảm biến FH4 / FH4-M

Dữ liệu kỹ thuật

  • Loại cảm biến: FH4 và FH4-M
  • Đường kính bi tham chiếu: 1,5 mm, 2,5 mm, 4,0 mm
  • Bi từ tính: 1,5 mm, 3,0 mm

Cung cấp cảm biến FH4 / FH4-M:

  • Bi tham chiếu: 100 bi mục tiêu ø 1,5 mm, 100 bi mục tiêu ø 2,5 mm, 50 bi mục tiêu ø 4,0 mm, 20 bi từ ø 1,5 mm, 20 bi từ ø 3,0 mm
  • Tiêu chuẩn hiệu chuẩn không cho đường kính bi: 1,5 mm, 2,5 mm, 4,0 mm, 1,5 mm bi từ, 3,0 mm bi từ
  • Tiêu chuẩn độ chính xác với giá trị hiệu chuẩn (khoảng): 0,25 mm, 1,0 mm, 3,0 mm, 8,0 mm

Đặc biệt thử nghiệm các thành phần lớn nhẹ làm bằng sợi composite như GFRP và CFRP, được sử dụng trong kỹ thuật cơ khí, ô tô hoặc hàng không, thường yêu cầu đo độ dày thành cao hơn. Phiên bản tiêu chuẩn của cảm biến FH10 cung cấp phạm vi đo lên đến 13mm, phiên bản cảm biến FH10-M có thể mở rộng đến 24mm bằng cách sử dụng bi tham chiếu từ.

MiniTest FH – Cảm biến FH10 / FH10-M

Dữ liệu kỹ thuật

  • Loại cảm biến: FH10 và FH10-M
  • Đường kính bi tham chiếu: 2,5 mm, 4,0 mm, 6,0 mm, bi từ 4,0 mm, bi từ 6,0 mm

Cung cấp cảm biến FH10 / FH10-M:

  • Bi tham chiếu: 100 bi mục tiêu ø 2,5 mm, 50 bi mục tiêu ø 4,0 mm, 25 bi mục tiêu ø 6,0 mm, 10 bi mục tiêu ø 9,0 mm, 20 bi từ ø 4,0 mm, 20 bi từ ø 6,0 mm
  • Tiêu chuẩn hiệu chuẩn không cho đường kính bi: 2,5 mm, 4,0 mm, 6,0 mm, 9,0 mm
  • Tiêu chuẩn độ chính xác với giá trị hiệu chuẩn (khoảng): 1,0 mm, 3,0 mm, 8,0 mm, 18,0 mm

MiniTest FH – Cảm biến FH2 / FH2-M

Dữ liệu kỹ thuật

  • Loại cảm biến: FH2 và FH2-M
  • Đường kính bi tham chiếu: 1,5 mm, 2,5 mm, 4,0 mm, bi từ 1,5 mm, bi từ 3,0 mm

Cung cấp cảm biến FH2 / FH2-M

  • Bi tham chiếu: 100 bi mục tiêu ø 1,5 mm, 100 bi mục tiêu ø 2,5 mm, 50 bi mục tiêu ø 4,0 mm, 20 bi từ ø 1,5 mm, 20 bi từ ø 3,0 mm
  • Tiêu chuẩn hiệu chuẩn không cho đường kính bi: 1,5 mm, 2,5 mm, 4,0 mm, 1,5 mm bi từ, 3,0 mm bi từ
  • Tiêu chuẩn độ chính xác với giá trị hiệu chuẩn (khoảng): 0,25 mm, 0,5 mm, 1,5 mm, 3,0 mm

Ưu điểm trong nháy mắt

  • Đầu cảm biến chống mài mòn làm bằng kim loại cứng, đầu cảm biến có thể thay thế
  • Giao diện người dùng điều khiển bằng menu
  • Lưu trữ dữ liệu trong cấu trúc cơ sở dữ liệu giống như PC với khả năng lưu trữ lên đến 2 triệu giá trị đo trong hơn 200 thư mục và loạt đo
  • Nhập dữ liệu trực tiếp vào phần mềm đánh giá
  • Vỏ chắc chắn với bảo vệ bằng cao su và giá đỡ tích hợp trong thiết kế IP 65
  • Chức năng hiệu chuẩn nhanh (dựa trên AI)
