Máy đo bề dày thành

Ống chuẩn độ dày cho cảm biến FH10, dùng cho máy đo thành chai

★ 0.0 (0 đánh giá)
Đã bán: 0
Lượt xem: 0
Nhập khẩu từ: CHLB Đức
Xuất xứ: CHLB Đức

Ống chuẩn độ dày FH10 dùng để kiểm tra và hiệu chuẩn cảm biến FH10 trên máy MiniTest FH. Có ba mức danh nghĩa khoảng 1 mm, 3 mm và 8 mm. Chiều dày thực tế được ghi trực tiếp trên nhãn từng ống. Khi hiệu chuẩn cần dùng giá trị thực tế này thay vì mức danh nghĩa. Nên chọn ống có chiều dày gần với dải đo dự kiến. Đầu cảm biến, bi thép và ống chuẩn cần vệ sinh sạch trước khi dùng.

SKU: 82-175
Có 4 biến thể
2.200.000,0 đ - 4.800.000,0 đ
Trạng thái kho: Tuỳ theo mã hàng
Giá tham khảo, gồm VAT
Mô tả

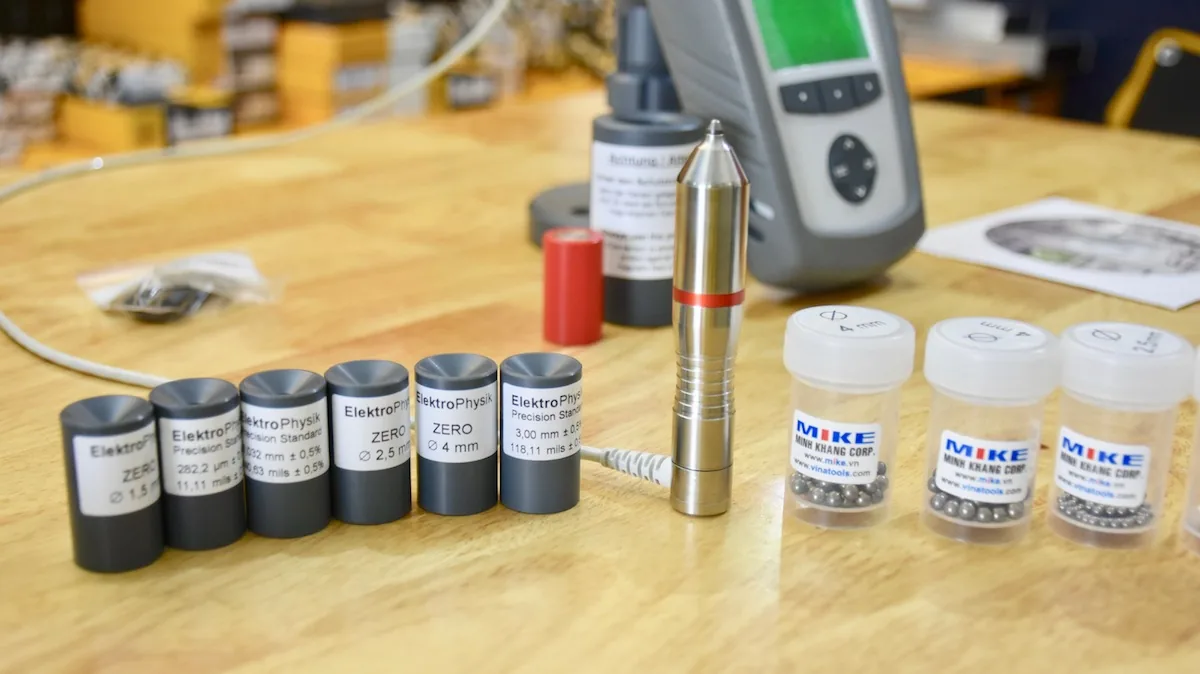

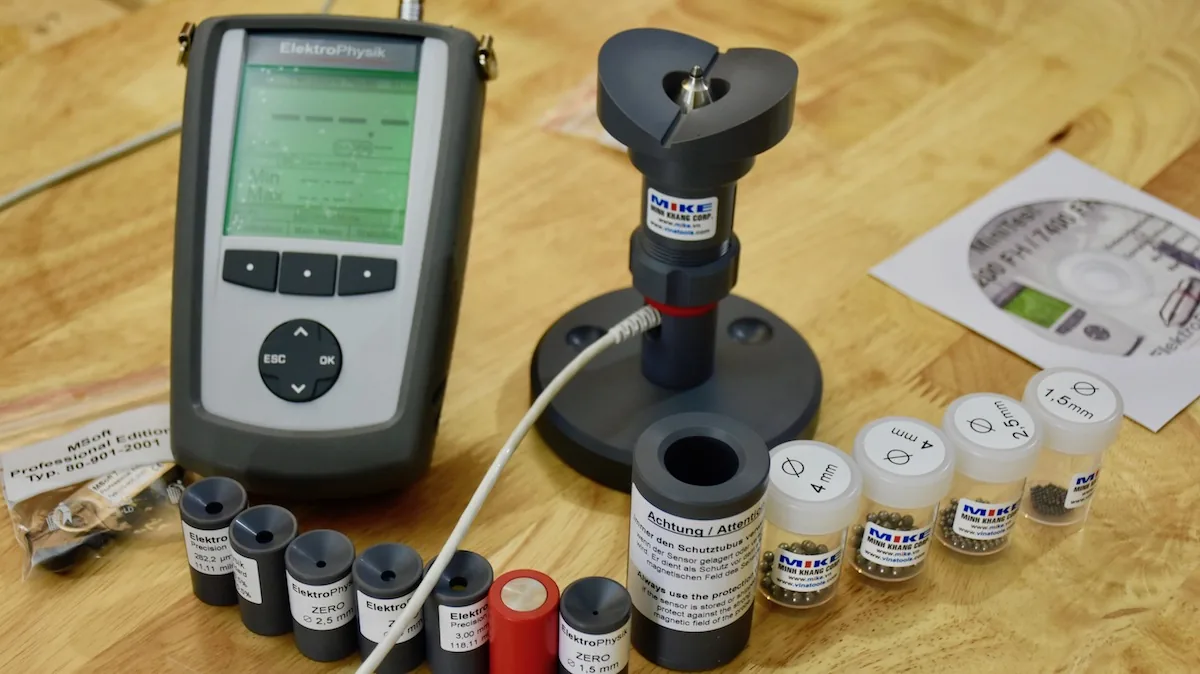

Ống chuẩn chiều dày ElektroPhysik FH10 là phụ kiện chuẩn dùng để kiểm tra và hiệu chuẩn cảm biến FH10 của máy đo bề dày thành chai MiniTest FH. Trong tài liệu kỹ thuật, ElektroPhysik gọi phụ kiện này là Precision Standard. Cảm biến FH10 hoạt động cùng bi thép chuẩn đặt ở phía đối diện đầu cảm biến.

Khi đo chai, bi thép nằm bên trong chai và được từ trường của cảm biến hút về đúng vị trí đo. Khoảng cách giữa bi và đầu cảm biến được xác định để tính chiều dày thành chai. Để kết quả đo có độ chính xác cao, hệ thống cần được kiểm tra hoặc hiệu chuẩn bằng một vật chuẩn có chiều dày đã được xác định. Đây chính là nhiệm vụ của ống chuẩn chiều dày FH10.

Mỗi ống chuẩn có một giá trị riêng

Một điểm rất quan trọng là không nên hiểu các mức 1 mm, 3 mm hay 8 mm là chiều dày chính xác của ống chuẩn. Đây chỉ là các mức chiều dày danh nghĩa. Theo cấu hình tiêu chuẩn của FH10, ElektroPhysik cung cấp các Precision Standard có chiều dày xấp xỉ 1 mm, 3 mm và 8 mm. Cách ghi “approx.” trong tài liệu cũng thể hiện rõ đây không phải giá trị tuyệt đối.

Trong quá trình sản xuất, không thể chế tạo hàng loạt các ống chuẩn với chiều dày hoàn toàn giống nhau tới mức độ chính xác cần cho hiệu chuẩn. Vì vậy, mỗi ống được xác định chiều dày thực tế sau khi sản xuất và giá trị đó được ghi trực tiếp trên nhãn.

Chẳng hạn, một ống thuộc nhóm danh nghĩa 1 mm có thể được ElektroPhysik xác định khi xuất xưởng là 1,021 mm. Một ống khác mua ở lần sau có thể mang giá trị khác. Điều này hoàn toàn bình thường.

Vì thế, khi đặt mua thay thế, không nên kỳ vọng ống mới sẽ có đúng giá trị của ống cũ. Giá trị cần sử dụng để kiểm tra hoặc hiệu chuẩn FH10 là giá trị thực tế ghi trên chính ống chuẩn được giao.

Sử dụng trong hiệu chuẩn FH10

MiniTest FH cho phép hiệu chuẩn nhiều điểm bằng các Precision Standard. ElektroPhysik cho biết trong nhiều trường hợp, hiệu chuẩn Zero + một điểm chuẩn là đủ nếu điểm chuẩn nằm gần vùng chiều dày cần đo. Khi cần đo trên dải rộng hoặc yêu cầu độ chính xác cao hơn, có thể sử dụng thêm các điểm chuẩn.

Hãng cũng yêu cầu lựa chọn Precision Standard có chiều dày gần với chiều dày dự kiến của sản phẩm. Đầu cảm biến, bi thép và chuẩn chiều dày phải sạch trước khi thực hiện hiệu chuẩn.

Giá trị chiều dày ghi trên Precision Standard là giá trị tham chiếu thực tế của chính ống đó tại điều kiện chuẩn được quy định, thường lấy nhiệt độ tham chiếu 20 °C. Do vật liệu thay đổi kích thước theo nhiệt độ, điều kiện nhiệt độ cần được lưu ý khi thực hiện các phép kiểm tra chính xác.


Thuyết minh kỹ thuật

  • Ống chuẩn chiều dày (Precision Standard) cho cảm biến FH10
  • Công dụng: kiểm tra và hiệu chuẩn hệ đo bề dày thành chai
  • Dùng trên máy đo bề dày thành chai MiniTest FH
  • Hoạt động cùng bi thép chuẩn của cảm biến FH10
  • Chiều dày thực tế xác định riêng cho từng ống
  • Giá trị thực tế in trực tiếp trên nhãn ống
  • Mức chiều dày ghi trên nhóm chỉ là giá trị danh nghĩa
  • Hiệu chuẩn sử dụng giá trị thực tế, không dùng giá trị danh nghĩa
  • Hỗ trợ hiệu chuẩn Zero cộng một hoặc nhiều điểm chuẩn
  • Nhiệt độ tham chiếu chuẩn: 20 °C
  • Yêu cầu vệ sinh đầu cảm biến, bi thép, ống chuẩn trước khi dùng
  • Khuyến nghị chọn chuẩn gần dải chiều dày cần đo
  • Kết cấu dạng ống, bề mặt gia công chính xác
  • Phụ kiện thay thế, tiêu hao theo mức mài mòn bề mặt
Tags / Từ khóa: dùng cho máy đo thành chai
Bảng giá & Đặt hàng
Kéo thả để sắp xếp
Mã SKU Giá (VND) Mua Tồn kho Dung sai toàn tầm Tương thích Độ dày
82-175-0030 2.200.000,0 đ ± 0.5% FH10 1mm
82-175-0031 2.300.000,0 đ ± 0.5% FH10 3mm
82-175-0032 2.500.000,0 đ ± 0.5% FH10 8mm
82-175-0039 4.800.000,0 đ ± 0.5% FH10 18mm
Phụ kiện tùy chọn
SKU Hình Giá VNĐ Tên sản phẩm & mô tả ngắn
80-178- Danh mục cảm biến của máy đo bề dày thành MiniTest FH
207.700.000,0
Danh mục cảm biến của máy đo bề dày thành MiniTest FH
Các cảm biến và phụ kiện trên cho phép MiniTest FH đáp ứng nhiều yêu cầu đo lường khác nhau, từ các ứng dụng tiêu chuẩn đến các yêu cầu đặc biệt trong nhiều lĩnh vực công nghiệp. ElektroPhysik - Made in Germany.
80-190-0000 Máy đo bề dày thành chai Minitest FH - ElektroPhysik Germany
262.302.000,0
Máy đo bề dày thành chai Minitest FH - ElektroPhysik Germany
Thích hợp cho chai, thùng chứa, vật liệu composite, nhôm và titan. Thiết bị sử dụng xử lý tín hiệu số, hiệu chuẩn nhanh AI, chuyển dữ liệu qua USB, RS232C, Bluetooth và hỗ trợ nhiều cảm biến cho các nhiệm vụ đo lường khác nhau.
