Panme điện tử đo rãnh ngoài Vogel Germany 23238 là một thiết bị đo lường chính xác, được thiết kế để đo các rãnh ngoài và các chi tiết nhỏ. Thiết bị đo này tuân thủ các tiêu chuẩn DIN 863 và có khả năng chống bụi theo tiêu chuẩn DIN 40050 / IEC 60529 (IP40).
Với màn hình LCD hiển thị rõ ràng và kích thước chữ số cao 7mm, người dùng có thể dễ dàng đọc kết quả đo. Panme này cho phép chuyển đổi đơn vị đo giữa mm và inch, mang lại sự tiện lợi và linh hoạt.

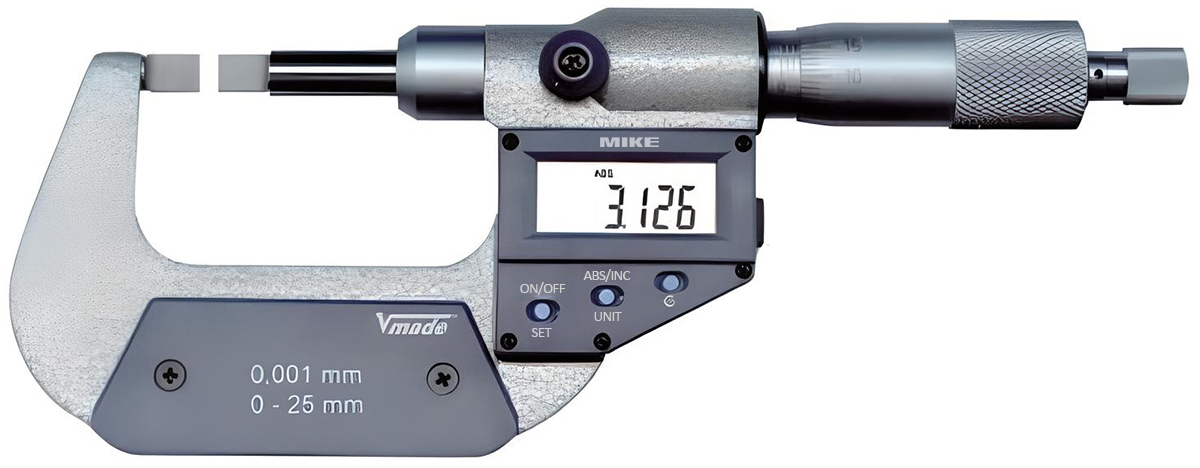

Panme điện tử đo rãnh ngoài VOGEL Germany 23238
Panme điện tử Vogel Germany 23238 được trang bị hệ thống đo lường tuyệt đối (ABS) và hệ thống đo lường tăng dần (INC), cho phép cài đặt điểm zero ở bất kỳ vị trí nào và duy trì giá trị đo lường ngay cả khi tắt thiết bị. Trục đo không xoay với mặt đo làm bằng lưỡi dao, đảm bảo độ chính xác cao.
- Thang đo: 0 – 25mm (0 – 1 inch) đến 75 – 100mm (3 – 4 inch)
- Độ chính xác: 0.001mm / 0.00005 inch
- Sai số tối đa: 0.002mm (0 – 50mm), 0.003mm (50 – 100mm)
- Chống bụi: IP40
- Hệ thống đo lường: ABS/INC
- Màn hình LCD hiển thị rõ ràng
- Mặt đo bằng carbide
- Vạch chia khắc bằng laser
- Sử dụng pin 1.5V (loại LR44)
- Đạt chuẩn CE và DIN
Thiết bị có bánh xe khóa để cố định nhanh chóng và chính xác, cùng với cơ cấu ratchet, giúp cho người dùng dừng hoặc điều chỉnh chuôi đo một cách chính xác thông qua bước điều chỉnh bằng ăn khớp bánh răng.
 |
 |

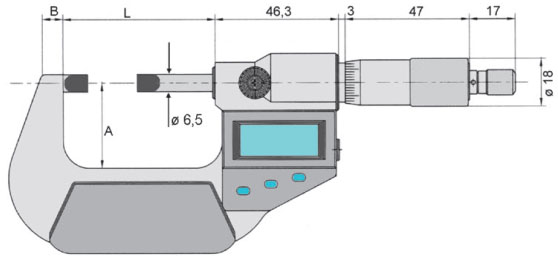

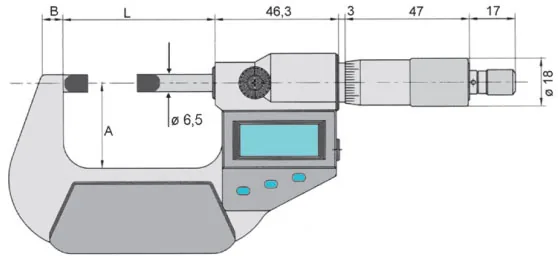

Bản vẽ kỹ thuật của Panme điện tử đo ngoài
Thiết bị này sử dụng pin 1.5V (loại LR44) và đi kèm với hướng dẫn sử dụng. Các model khác nhau của panme điện tử Vogel Germany 23238 có thang đo từ 0 – 25mm (0 – 1 inch) đến 75 – 100mm (3 – 4 inch). Với sai số tối đa 0.002mm đến 0.003mm và độ chính xác 0.001mm.
Panme đa dạng với nhiều mức thang đo

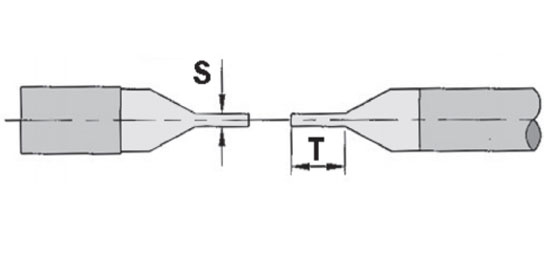

Các kích thước A, B, L, S, và T của từng model đều khác nhau, đảm bảo phù hợp với nhiều ứng dụng đo lường khác nhau.
| Mã sản phẩm | Thang đo (mm/inch) | Độ chính xác (mm/inch) | A (mm) | B (mm) | L (mm) | S (mm) | T (mm) | Sai số tối đa (mm) |
|---|---|---|---|---|---|---|---|---|
| 232381 | 0 – 25 / 0 – 1 | 0.001 / 0.00005 | 26.5 | 6 | 57 | 0.75 | 6.5 | 0.002 |
| 232382 | 25 – 50 / 1 – 2 | 0.001 / 0.00005 | 32 | 8 | 82 | 0.75 | 6.5 | 0.002 |
| 232383 | 50 – 75 / 2 – 3 | 0.001 / 0.00005 | 44.5 | 8 | 107 | 0.75 | 6.5 | 0.003 |
| 232384 | 75 – 100 / 3 – 4 | 0.001 / 0.00005 | 57 | 8 | 132.6 | 0.75 | 6.5 | 0.003 |
Thiết bị này cũng đạt chuẩn CE, với các ký hiệu cho biết rằng panme có khả năng chống bụi (IP40), đọc được cả đơn vị mm và inch, được trang bị hệ thống đo lường ABS/INC, và được sản xuất theo tiêu chuẩn DIN. Mặt đo của thiết bị được làm bằng carbide và các vạch chia được khắc bằng laser, đảm bảo độ bền và độ chính xác cao.
